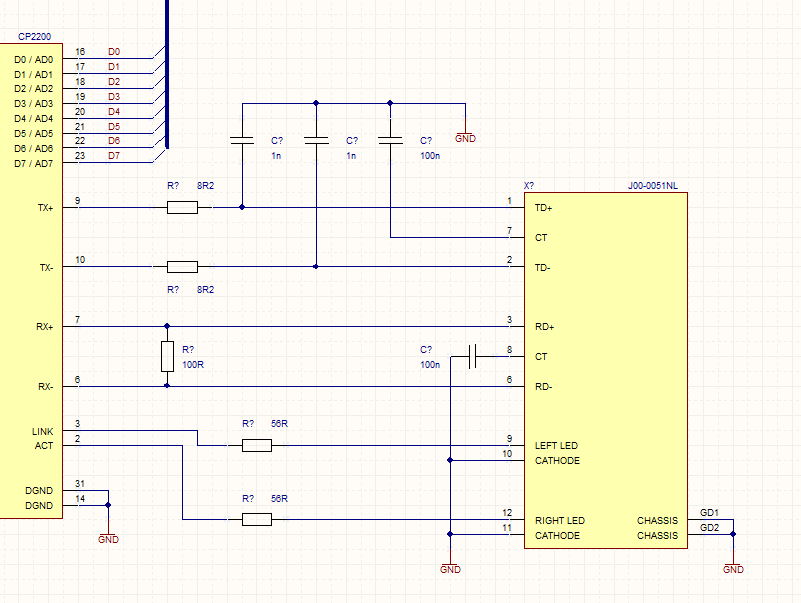

Hallo, grade bin ich am Entwickeln eines Boards mit MC und FPGA drauf. Damit das ganze noch ein bisschen interessanter wird, muss da noch einige andere Peripherie drauf... wie z.B. ein Ethernet-Controller. Ich habe mich für den CP2200 entschieden, da der mit seinem parallelen Interface ideal ist. Nun meine Frage: die Beschaltung, wie ich sie im Anhang habe - funktioniert das so? Ich habs aus dem Datenblatt, aber mittels Google findet man haufenweise andere Beschaltungen: RC-Glieder auch an den Rx-Pins, andere Kondensatorwerte oder andere Widerstandswerte. Ich will nun sicher gehen, dass das was ich baue auch funktioniert... Ich habe einmal eine Leiterplatte ätzen lassen, wo ich dann später einen Designfehler fand. Das ist ärgerlich... Also, kennt ihr den CP2200 und wie seine Beschaltung sein muss? (Noch etwas zum Bild: Der grosse Kasten rechts ist der PulseJack, den es bei microcontroller-starterkits.de zu kaufen gibt.) @Falk: Ich habe mich übrigens vor dem Posten noch über die Bildformate informiert ;) Hab sogar extra Photoshop gestartet und verschiedene Versionen des gleichen Bilds probiert und geschaut, was am kleinsten ist ;))) (kleiner Scherz am Rande) Grüsse Tobias
Müsste eigentlich so stimmen. Die R- und C-Werte kann man ja noch ändern... chip45 macht es z.B. auch so wie im Datenblatt: http://www.chip45.com/index.pl?page=Crumb644-Net_Downloads&lang=de
