Forum: Platinen Kann man "Unrouted GND" bei Eagle ausblenden?


Autor: T. Z. (turboavr7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, eine sehr interessante Frage, ob man Unrouted GND ausblenden
kann?

Beim manuellem Routen möchte man z.B. GND nicht selber routen, sondern
am Ende durch Defination von GND-Polygon mit dem Autoroute routen
lassen.

Wie kann man also GND-Luftlinien ausblenden?

Autor: STK500-Besitzer (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Beim manuellem Routen möchte man z.B. GND nicht selber routen, sondern
>am Ende durch Defination von GND-Polygon mit dem Autoroute routen
>lassen.

Wenn du das an den Anfang verlegst, sind die unrouted-GND-Leitung schon
weg...

Autor: EinGast (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo T.Z.,

ich würde auch, wie der Vorgänder, die GND-Area mit dem Polygon zuerst
zeichnen, dann:
1) Icon name: GND (damit wird der gezeichneten Fläche das Netz GND
zugewiesen)
2) Icon Rastnest, damit wir die GND-Fläche berechnet. Jetzt sollten alle
Pins, die an GND gehören in der Fläche integriert sein.

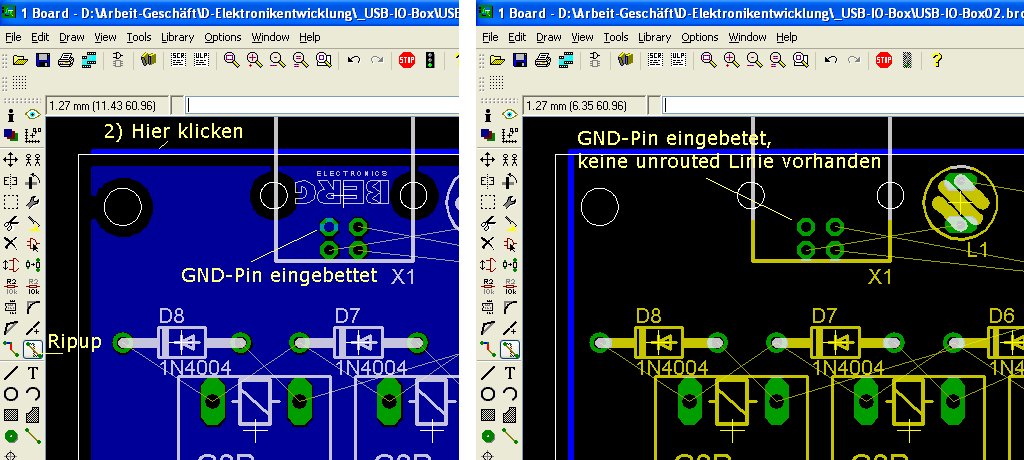

Etwas störend beim Routen ist nun evttl. die gesamte Fläche. Wenn man
nun das Icon ripup anklickt, und dann an die Außenkante des Board
klickt, "verschwindet" die Fläche, ohne jedoch die Verbindungen zu GND
zu lösen. Das Ergebnis sieht man dann im Bild.

Ich hoffe, das klappt!

J.R.

Autor: T. Z. (turboavr7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen DANK EinGast, bin deiner Anleitung nachgegangen und sie hat mir
sehr geholfen!

Autor: king-crash (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Entschuldigt dass ich den Thread hier ausgrabe, aber es gibt da eine
wesentlich schickere Methode.

"RATSNEST ! SIGNALNAME1 SIGNALNAME2 ..."

und zum wieder Anschalten

"RATSNEST SIGNALNAME1 SIGNALNAME2 ..."

Autor: M. A. Nual (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steht auch im Handbuch, man kann es nicht
oft genug erwähnen...

Autor: Sven P. (haku) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann sei aber auch noch angemerkt, dass man auch dafür sorgen muss, dass
die Pins hinreichend angebunden sind. Es reicht in der Regel nicht, wenn
ein Pin irgendwie von der Massefläche erfasst wird.

Man sollte trotzdem noch von Hand eine Leiterbahn ziehen.

Autor: Florian D. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sven P. schrieb:
> Es reicht in der Regel nicht, wenn
> ein Pin irgendwie von der Massefläche erfasst wird.

Üblicherweise wird er ja nicht "irgendwie" in die Massefläche
eingebunden, sondern mittels eines lötfreundlichen Thermal-Pads. Machst
Du dieses nicht genau damit zunichte, indem Du eine eine zusätzliche
Leiterbahn darüber ziehst?

Autor: Rolfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Entschuldigt dass ich den Thread hier ausgrabe, aber es gibt da eine wesentlich
schickere Methode.
>"RATSNEST ! SIGNALNAME1 SIGNALNAME2 ..."
>und zum wieder Anschalten
>"RATSNEST SIGNALNAME1 SIGNALNAME2 ..."

man sollte dazu sagen: geht erst ab Eagle 5.x
Rolf
