Funktioniert der Quarzoszillator noch?

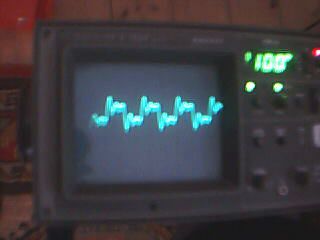

Anhang: Oszilloskopbild 5V/cm 100ns/cm -- Achtung: miese Webcam Qualität

Autor: Pete K. (pete77)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, komische Frage ...

Sieht aber so aus, als ob da etwas schwingt.

Autor: Alan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jup, das sehe ich auch.
Müsste das nicht ein bisschen rechteckiger aussehen?

Autor: Stefan B. (stefan) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie gut ist der Tastkopf an deinem Oszilloskop eingestellt?
http://www.hameg.com/1.34.0.html?ToDo=view&questId...

Für mich sind in deinem Bild Überschwinger und Ripple sichtbar...

Autor: Jadeclaw Dinosaur (jadeclaw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Alan: Abblockkondensator an den Stromanschlüssen des Oszillators?
Mal einen ca. 50 Ohm-Widerstand in Serie zum Oszillatorausgang schalten,
arbeitet nämlich ein Logikausgang auf ein Koaxialkabel, gibt es solche
Effekte, der Serienwiderstand beruhigt sowas. Oder 1:10-Tastkopf
verwenden.

Gruß
Jadeclaw.
