Hallo,

in Anlehnung an den USB RFID Leser
Beitrag "USB RFID Tag Leser"
möchte ich Euch einen weiteren RFID Leser vorstellen.

Die Platine ist ausgelegt um in einer Unterputzdose Platz zu finden und
darin als Türöffner zu arbeiten. Schaltplan, Quellcode etc. findet man
in diesem Artikel:

http://www.mikrocontroller.net/articles/RFID_T%C3%BCrmodul

Ich habe noch ein paar Leerplatinen über, wer eine haben möchte möge mir
einen kurzen PN Hinweis hinterlassen.

Viel Spaß und Gruß
Stefan

Autor: rfid-looser (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sefan,
gibt es eine Möglichkeit bereits eingebuchte Tags ohne den Atmega über
ISP zu überschreiben wieder aus dem EEPROM zu löschen?

Viele Grüße
Sven

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sven,

du kannst den internen EEPROM des AVRs natürlich über ISP auslesen und
schreiben, ohne dass das Programm (Flash) selbst verändert wird.
Du kannst auch die Firmware etwas erweitern, so dass du über den RS485
Bus Tags hinzufügen oder entfernen kannst. Bei der Gelegenheit könnte
man auch gleich einen Ringbuffer einbauen, so dass man auslesen kann
welcher Tag wann benutzt wurde.

Gruß
Stefan

Autor: Atmega8 Atmega8 (atmega8) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ S. Seegel (energizer)

Hallo,
von allen Artikeln ist deiner für mich am interessantesten.

Ich habe folgende Aufgabe zu lösen:
- Meine Katze ist viel draußen und dementsprechend steht auch ihr Futter
draußen. Das Problem ist dass sich die 3 Nachbarkatzen und noch eine
Katze von gegenüber von dem Fressnapf bedienen und da bleibt für meine
nichts mehr übrig.
- Als Übergangslösung bekommt sie nur noch in Haus etwas zu Essen.

Jetzt kommt da ein kleiner Servo hin der einen Deckel über das Schälchen
fährt und meine Katze bekommt einen kleinen Transponder in ihr Halsband.

Von wo beziehst du den EM4095 und was kostet er da?
( 2,55 Euro ist das günstigste was ich gefunden habe)

Autor: manfred_VI (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan,

hab nirgends gelesen welche Reichweiten zum Lesen deiner vorgeschlagenen
RFID's möglich sind.

Manfred

Autor: Klaus R. (klaus2)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Katze: FFT des "Miauens" -> Türöffner

Nicht ernst gemeint, hab ich aber wirklich mal so "gehört", soll 1A
funktioniert haben. Mit nem P3 als Rechner :)

Klaus.

Autor: Matz L. (bessercoder)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Deine Katze hat doch schon einen Transponder auf der linken Halsseite.
Nummer steht im Pass!

Autor: Atmega8 Atmega8 (atmega8) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Matz L. (bessercoder)
Sie hat noch keinen Chip, aber vielleicht lass ich sie mal beim Tierarzt
ver-chipen. :)

@ Klaus R. (klaus2)
> FFT des "Miauens" -> Türöffner
Gute Idee. Meine ist nur schon so alt gibt eher ein qäcken von sich und
das auch nur ganz selten.

@ Jemanden_der_es_weiß
Komme ich mit einer Luftspule (vielleicht 45 mm oder 100mm Durchmesser)
auf eine Entfernung von 5 bis 10cm ?

Autor: Robin Tönniges (rotoe) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab schon versucht den Chip unseres Hundes mit dem Lesegerät
auszulesen. Aber es klappt nicht. Keine Ahnung ob der nicht 125kHz ist
oder ob die Empfangsleistung des Lesegerätes zu schwach ist.

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Robin:

Die Chips in Hunden und Katzen sind auf 134.2kHz abgestimmt, das
Datenprotokoll ist ein anderes und die Datenmodulation ist nicht
Manchester wie bei den 125kHz Tags, sondern Biphase-Modulation.
Auch ist die Reichweite durch die geringe Größe des Tags sehr klein
gegenüber den üblichen 125kHz Tags.
Eine Beschreibung des Protokolls findet man z.B. im Datenblatt zum
"EM4005"

Autor: Daniel B. (dbuergin)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan

Sehr interessantes Projekt, wollte mal in den Sourcecode gucken (man
lernt ja gerne dazu ;-) ) Leider habe ich erst nach einer Weile
rausgefunden, dass es kein ZIP Archiv sondern ein RAR Archiv ist. WinZIP
und Co. haben bei mir gemeckert. Ev. hast du mit 7-Zip gearbeitet, der
kann auch RAR Archive bearbeiten und macht (glaube ich) per Default auch
RAR Archive.

Vielleicht solltest Du es umbenennen.

Gruss

Daniel

Autor: Matthias K. (matthias38)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo alle zusammen,

dieses Projekt sieht ja sehr interessant aus.

Allerdings habe ich sehr große Bedenken, was die Sicherheit, speziell
die Abhör- und Kopierbarkeit der Transponder angeht. Hab zwar selbst
noch nicht ausprobiert ne Schaltung zu bauen die ein Tag kopiert, sollte
aber kein großes Problem sein. Der "Einbrecher" muss ja nur das
originale Tag unbemerkt auslesen oder beim Auslesen abhören und schon
hat er die Nummer.

Was gibt's da für Möglichkeiten das sicherer zu gestalten?
Von Atmel gibt's 125kHz Tags mit eingebauten Sicherheitsfunktionen
(e5561), leider rücken die den Kryptografie-Algorithmus nur mit
Verschwiegenheitserklärung raus und ohne kann der Leser wieder nix
verifizieren. Bei NXP mit Hitag oder TI das gleiche Problem.

Gibt's da noch andere Möglichkeiten an die benötigten Infos zu kommen?

Gruss
Matthias

Autor: Andreas Jakob (antibyte)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du Google lange genug quälst,
findest du so einiges.
z.B. das komplette Verschlüsselungsprotokoll der
Hitag 2 Transponder (soll wohl auch auf Hitag 1 passen.)
Mifare ist ja inzwischen auch geknackt.
Datenblätter finden sich auch im WWW ....
Von daher stellt sich die Grundsatzfrage, wie sicher ist RFID ?
Da sich auch schon Baupläne für RFID-Card Emulatoren runterladen
lassen ..........

Autor: Andreas Jakob (antibyte)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
.... und vergesst die EMxxx Transponder für sicherheitskritische
Applikationen.
Eine unverschlüsselte one-way Kommunikation ist genau so sicher wie
das Bartschloss einer Zimmertür.
Wer das ernsthaft überwinden will, findet nahezu kein Hinderniss vor.

Autor: Matthias K. (matthias38)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na darauf wollte ich ja raus, dass das System so nix für
sicherheitskritische Applikationen ist. Etwas mehr als ein Stück Draht
brauchts allerdings schon ;-)

Um zurück zum Thema zu kommen, die Frage ist ja wie wir das ändern
könnten. Die Leser-Hardware ist ja durchaus geeignet, es muss eben nur
die entsprechende Software eingesetzt werden und da kommts auf die
eingesetzten Tags an.

Das Atmel System scheint bis jetzt halbwegs sicher zu sein, das
Verschlüsselungsverfahren wurde anscheinend zertifiziert, aber keine
Ahnung von wem. Angeblich setzten Automobilhersteller dieses System auch
ein. Arbeiten tuts auch auf 125kHz aber ich konnte bis jetzt nix im
Internet über diesen AUT64 Algorithmus finden.

Mifare steht ja für mehrere Varianten und von denen ist soweit ich weiß
nur die Classic Variante geknackt, DESfire sollte z.B. schon sicher
sein.

@Andreas
Bei meiner Suche nach den Hitag Protokoll war ich wohl nicht so
erfolgreich wie du. Kannst mir ja mal "Nachhilfe" per PN geben :-).
Aber das HITAG Zeug scheint sowieso nur mit 48Bit zu verschlüsseln, was
mir doch recht wenig erscheint. Allerding muss sich da auch der Leser
erst verifizieren, was einen Angriff etwas erschwert.

Gruß
Matthias

Autor: Andreas Jakob (antibyte)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: S. Seegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die entscheidende Frage ist, WO und für WAS das ganze eingesetzt werden
soll. Für eine "normale" private Haustüre sind die One-Way-Transponder
meines Erachtens ausreichend, weil ähnlich sicher oder unsicher wie ein
handelsüblicher Schlüssel den man bei Mr. Minit nachmachen lassen kann.
Das notwendige Werkzeug & Wissen (obwohl beides nicht extrem kostspielig
oder unerreichbar ist) dürfte aber weitaus weniger verbreitet sein als
das, welches für das Öffnen eines 0-8-15 Zylinderschlosses von nöten
ist.
Nichts desto trotz sind die angesprochenen Tags natürlich nicht für
sicherheitskritische Bereiche geeignet, was aber auch nirgendwo
behauptet wurde :-)

Autor: Matthias K. (matthias38)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann schau dir mal das an:

http://cq.cx/vchdiy.pl

Wissen oder sowas braucht man nicht viel um das nachzubauen, OK die
Frequenz muss man noch umstellen (nur in der Software, der Schwingkreis
der Antenne ist schon auf 125kHz), aber sonst einfach nach Rezept
nachbauen und fertig.

Ich würde schon sagen dass eine Haustüre eine Sicherheitskritische Sache
ist. Wenn ein Einbrecher die Türe mit nem falschen Tag auf macht
hinterlässt er nämlich keine Spuren -> mit der Versicherung kanns dann
sehr schwierig werden, dem muss man sich schon bewusst sein.

Autor: S. Seegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Dann schau dir mal das an:

Naja, und wieviele Links gibt es, wo beschrieben wird wie ein einfaches
Zylinderschloss aufgeht ?

>Ich würde schon sagen dass eine Haustüre eine Sicherheitskritische Sache
>ist.
Kommt darauf an, was dahinter ist :-) Ich würde sagen wenn es jemand
darauf anlegt, kommt er so oder so rein, sei es mit einer
Standardschlüsseldienstausrüstung, oder etwas Anlauf und dem
Impulserhaltungssatz.

>hinterlässt er nämlich keine Spuren
Wenn man eine "normale" Haustüre nur zuwirft und nicht absperrt, siehst
Du nach dem (unauthorisierten) Öffnen auch keine Spuren, also wieder das
gleiche.

Autor: Andreas Jakob (antibyte)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
S. Seegel wrote:

> Naja, und wieviele Links gibt es, wo beschrieben wird wie ein einfaches
> Zylinderschloss aufgeht ?

Für unter 100 Euro werden Schlagschlüsselsortimente angeboten,
mit denen ca. 80% aller konventionellen Schlösser in unter 30
Sekunden zerstörungsfrei zu öffnen sind :

Youtube-Video "Bumpkey, Schlagschlüssel, Lockpicking, Pickset, Locksmith"

Youtube-Video "Bumping principle"

>>Ich würde schon sagen dass eine Haustüre eine Sicherheitskritische Sache
>>ist.
> Kommt darauf an, was dahinter ist :-) Ich würde sagen wenn es jemand
> darauf anlegt, kommt er so oder so rein, sei es mit einer
> Standardschlüsseldienstausrüstung, oder etwas Anlauf und dem
> Impulserhaltungssatz.

Wenn der Leser versteckt montiert ist, und man nicht gerade in einer
Luxusvilla lebt, ist kann man damit möglicherweise leben.
Was mich ärgert ist nur, wenn solche Einfachstlösungen als sichere
Hightech beworben werden.

>>hinterlässt er nämlich keine Spuren
> Wenn man eine "normale" Haustüre nur zuwirft und nicht absperrt, siehst
> Du nach dem (unauthorisierten) Öffnen auch keine Spuren, also wieder das
> gleiche.

Siehe Schlagschlüssel oben, ob abgeschlossen oder nicht macht
keinen Unterschied.

Autor: Matthias K. (matthias38)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Kommt darauf an, was dahinter ist :-) Ich würde sagen wenn es jemand
> darauf anlegt, kommt er so oder so rein, sei es mit einer
> Standardschlüsseldienstausrüstung, oder etwas Anlauf und dem
> Impulserhaltungssatz.

Naja bei ner Eingangstür und den Flur eines Mehrfamilienhauses kann ich
dir da schon recht geben, da ist es in der Tat nicht so wichtig, aber
bei der Wohnungstür wäre ich schon vorsichtiger.


> Wenn man eine "normale" Haustüre nur zuwirft und nicht absperrt, siehst
> Du nach dem (unauthorisierten) Öffnen auch keine Spuren, also wieder das
> gleiche.

Das stimmt schon, aber die Versicherung zahlt dann sowieso nicht, weil
ja nicht abgesperrt war.
Wenn abgesperrt ist geht das mit dem RFID-Türöffner bei einer "normalen"
Türe sowieso nicht, da kannst du dann auch drauf verzichten weil du den
Schlüssel ja sowieso immer benutzen musst.

Es gibt allerdings Türbeschläge, die immer verriegeln wenn die Türe
zufällt. Man kann sie dann entweder mit Schlüssel, dem inneren Türgriff
oder über einen integrierten elektrischen Öffner öffnen (ganz normal
eben, nur abschließen braucht man nicht mehr). Da ist dann auch kein
Bartschloss das du mit ner Anleitung aus dem Internet öffnen kannst
dran.
Nen RFID-Türöffner verkaufen die dir natürlich auch dazu, kostet auch
nur schlappe 350€ (wenn ich mich noch richtig erinnere) und was die für
so ein billiges Tag wollen will ich gar nicht erst wissen. Das System
arbeitet laut Betriebsanleitung mit den sicheren Tags von Atmel
(vermutlich e5561).

Habs hier doch noch im i-net gefunden:
http://www.mercateo.com/p/223-2050950143/SECURY_CO...

Hat da jemand noch ne Idee wie man das mit vergleichbarem
Sicherheitsstandard hinbekommen könnte?

Autor: fraege (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sehe ich das richtig, dass der rfid-chip nur die daten ausliest und an
den avr sendet, also der avr 'entscheidet' ob ok oder nicht?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ist es, der AVR extrahiert nur noch die Daten aus dem vom EM4095
übertragenen Manchestercode, überprüft selbige auf deren Richtigkeit und
vergleicht die Daten noch mit den gespeicherten.

Autor: fraege (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aber die seriennummer oder die 40 bit werden vollständig übertragen?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es werden 64 Bit (inkl. CRC) im Manchstercode übertragen.

Autor: fraege (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok 64 Bit, aber die eigentliche ID ist nur 40 Bit, oder?

Wieso ist bei Deiner Version des Readers nur die DEMOD-Leitung an den
AVR angeschlossen, und bei der vorherigen VErsion noch ein paar andere?

Ich verstehe im Schaltplan den Unterschied zwischen C19 und C16 nicht.
Haben die beide nicht die gleiche Funktion?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ok 64 Bit, aber die eigentliche ID ist nur 40 Bit, oder?
Ja


>Wieso ist bei Deiner Version des Readers nur die DEMOD-Leitung
Weil ich nur Daten vom Tag lesen will.

>Ich verstehe im Schaltplan den Unterschied zwischen C19 und C16 nicht.
Sind beides Abblockkondensatoren; einer für den Schnittstellenbaustein,
einer für das EEPROM. Ein Blick ins Layout gibt Aufschluss.

Stefan

Autor: Heini (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, das Archiv RFID_UP_20080818.zip scheint defekt zu sein.
Kann das bitte jemand nochmals uploaden?
Danke,
H.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein, ist nicht kaputt, nur der WinXP-Entpacker will es aus irgend einem
Grund nicht aufmachen. Mit WinZIP oder WinRAR gehts.

Autor: Heini (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
WinZIP 9.0 mag es nicht, aber du hast recht, mit WinRAR ging es.

Danke,
H.

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
WinZip geht auch nicht :-(

Autor: Matthias K. (matthias38)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was haltet ihr davon:

http://shop.cxtreme.de/scripts/wgate/zcxtreme/~flN...

besonders viele Details geben die ja nicht preis, hat da jemand mehr
Infos drüber, besonders was die Verschlüsselung angeht?

Autor: Thomas S. (thomass)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mathias,

Ich habe ein ähnliches Gerät auch vom C*_* installiert.
Bei meinem ist eine Antenne an die Hauptplatine angeschlossen, diese
darf nur 1m lang sein.
Bei diesem Gerät scheint sie wesendlich länger zu sein.

Es kommt meines erachtens auf folgendes an.

Die Auswerteinheit muss so angebracht werden können das diese nicht
manipuliert werden kann d.h. Antenne auserhalb und Auswerteinheit
innerhalb des Gebäudes.
Ist die Auswerteinheit von aussen zugänglich ist das ganze System nicht
sicher.
Bei meinem Gerät sind read only Transponder dabei d.h. die Seriennummer
kann nur gelesen werden.
Es gibt auch noch andere Transponder die beschrieben werden können so
eine art EEPROM wo man eine zusätzliche Seriennummer ablegen kann und
doppelt prüfen. Es kann auch einen Sicherheitscode Code aktiviert werden
und nur mit diesem ist der Tag lesbar somit eine weitere
Sicherheitsstufe.

Thomas

Autor: Dieter Goebel (docemmet)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan,

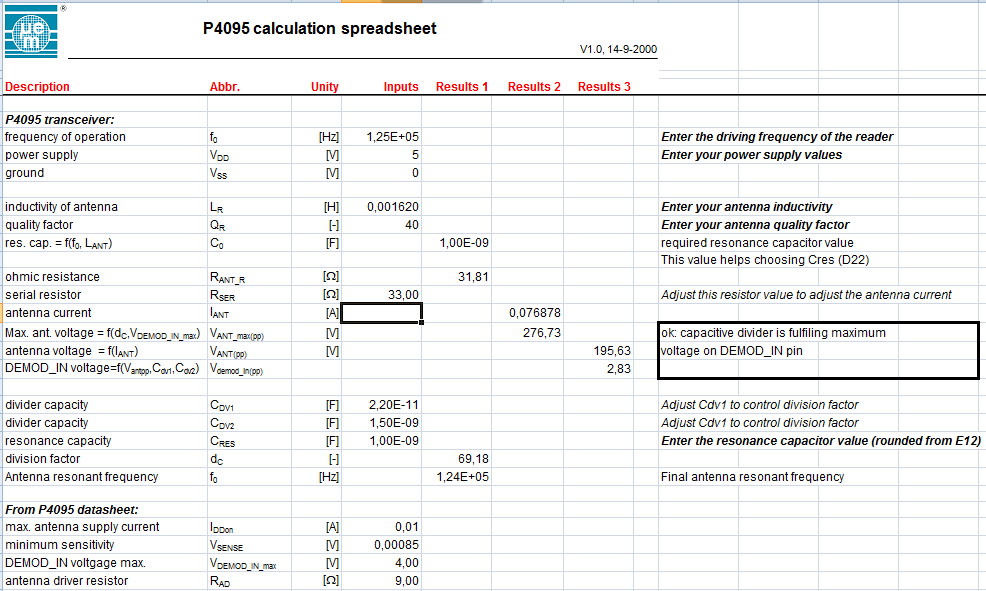

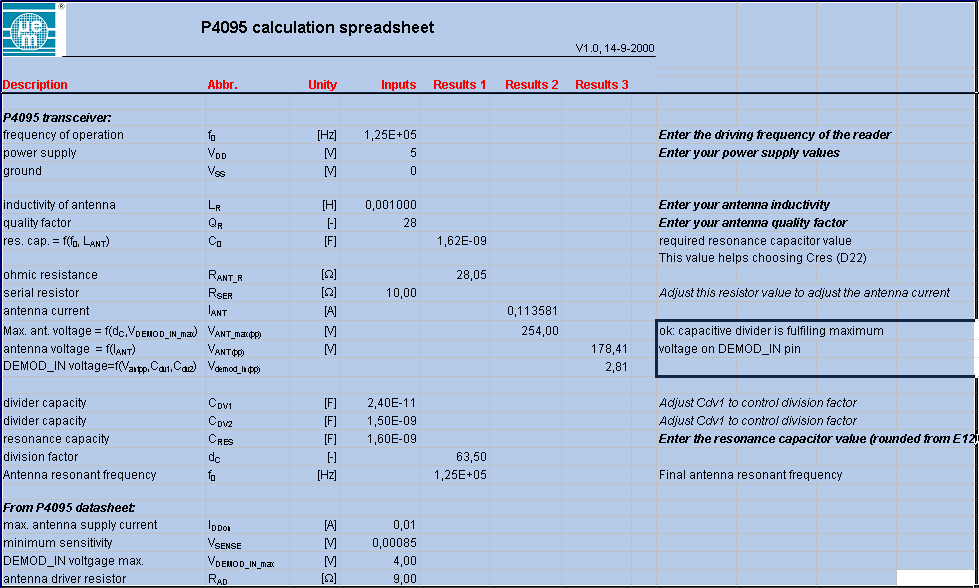

kann du mir die Werte nennen die ich für C1, C2, C3, C4 und R9 verwenden
muss wenn die Spannung 5 Volt beträgt und ich die Spule vom Link
verwende mit 1mH.

Danke Doc Emmet

Autor: S. Seegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, ich hatte das zu seiner Zeit nur mal "kurz" mit der besagten Antenne
getestet... Ich schau mal ob ich die Dokumentation noch wo finde.

Stefan

Autor: Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo S. Seegel,

würde mir gerne den RFID Türöffner nachbauen.

- woher bekomme ich die Platine, was Kostet sie
- gibt es auch ein BRD File von der Platine

im vorraus mal schon Danke.

Gruß Gast

P.S super Professionelles projekt der RFID Türöffner

Autor: daki1978 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann mir mal jemanden erzählen, wie ich die sachen auf die eeproms
bekomme? oder rauche ich diese nicht?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>oder rauche ich diese nicht?
Also ich würde den Eeprom lieber nicht rauchen :-)
Nein, im Ernst, der Eeprom ist optional (muss entsprechend im Quelltext
angepasst werden). Die "Sachen" (also die Tags) schreibt der µC selber
auf das interne oder externe Eeprom.

Gruß
Stefan

Autor: Alfred (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen, wäre es auch möglich statt dem MAX485 ein MAX232 zu
nehmen um so die Tags mittels der RS232 auszulesen?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Ja, prinzipiell ist das möglich, allerdings muss das in "fliegendem
Aufbau" gemacht werden, weil der MAX232 nicht pin- und gehäusekompatibel
ist.

Gruß
Stefan

Autor: Roland Hutter (minitron)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan,

den gezippten Quellcode habe ich inzwischen mehrmals runtergeladen, aber
es läßt sich nicht öffnen. Angeblich ist es "corrupt". Könntest Du bitte
mal checken, was da los ist?

Besten Dank und viele Grüße
Roland

Autor: Mike J. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Roland
Geh auf die Webseite, das geht!

Versuch es mal mit 7zip, damit  muss es gehen.

Autor: Mario (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

gibt es praktische Erfahrungen welche Reichweiten sich mit diesem Aufbau
realisieren lassen ?
Welche Faktoren wirken sich negativ auf die Reichweite aus (z.B
Treppengeländer)?

Danke
Mario

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Mario,

ich bekomme ca. 10 cm mit einer ISO Karte hin. Metall direkt an der
Antenne ist prinzipiell schlecht...

Autor: dave666 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

1.) gibts dieses programm auch für assembler?
2.) gibt es eine möglichkeit ein LCD Display anzuschließen wo dann z.B.
steht mit transponder tür offen und ohne bzw. dem falschen tür
geschlossen?
3.) was muss ich im Programm ändern damit das relais keine 2s sondern
z.B. 10s anzieht`?

mfg dave666

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
1) Nein
2) Ja, man könnte ein SPI Display an den ISP Anschluss anschließen, und
den CS Pin vom der Stiftleiste abnehmen
3) Hatte ich Dir gestern schon direkt geschickt: In der Datei
Tagmanager.cpp gibts irgendwo einen Aufruf dem der Wert 2000 (für 2 s)
übergeben wird. Selbigen kann man einfach ändern.

Stefan

Autor: RFID-Checker (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das zip-file mit dem Quellcode ist irgendwie defekt!
Wo bekomme ich ein gültiges her?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

einfach in .rar umbenennen und es sollte zu öffnen sein.

Stefan

Autor: Christian Berger (christianberger)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin!!
Ich würde mir wohl gerne so einen RFID Türöffner nachbauen.
Aber ich kann nirgends das Layout für die Platine finden.
Wäre super wenn du das noch online stellen oder mir schicken
könntest...
Viele Grüße,
Christian

Autor: Eugen R. (eugen7337)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich interessiere mich auch für Layout's (wenn es möglich ist). Ich wäre
sehr dankbar.
Mfg
Eugen

Autor: Tobias Schneider (schneider)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

wollte nur mal kurz unseren Ansatz fuer etwas aehnliches in die Runde
werfen:

https://wiki.muc.ccc.de/luftschleuse

Wir benutzen dabei einfach eine Fonera und einen Motor, der einen
Schluessel an der Innenseite der Tuer dreht. Die Authentifizierung
findet dabei mit dem public key Verfahren per ssh statt.

Funktioniert nun schon seit einiger Zeit problemlos und prinzipiell auch
Internet faehig ;)

Gruss, Tobias

Autor: S. Seegel (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Da immer wieder Anfragen kommen ob noch Leiterplatten verfügbar sind
möchte ich auf Folgendes hinweisen:

Die Leiterplatten aus diesem Beitrag sind mittlerweile vergeben,
allerdings sind noch einige von der Vorversion übrig. Die Vorversion
unterscheidet sich in folgenden Punkten:

- SMD Bauform 1206 statt 0805
- Keine Anschlussmöglichkeit für externe LED
- Andere Anschlussklemmen (siehe Bild)
- Kein externes I2C Eeprom, so dass "nur" ca. 100 Schlüssel speicherbar
sind

Im Anhang ist ein Bild von der Vorversion. Bei Interesse bitte unter
rfid@seegel-systeme.de melden.

Schöne Grüße
Stefan

Autor: Whisky (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich suche genau die hier vorgestellte Funktion
und den niedrigen Preis :-) auf 134.2kHz.

Hat jemand eine Idee für mich?

Maunz,
Whisky

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Whisky,

die Module arbeiten auch auf 134.2 kHz, wenn du den Schwingkreis leicht
modifizierst (andere Kapazität / Spule). Allerdings muss für andere Tags
die Software angepasst werden, da der Datenaufbau verschieden ist.

Gruß
Stefan

Autor: Whisky (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan,

danke Dir für die superschnelle Antwort!

Wenn ich Platinen und die Bauteile ranschaffen
kann, sollte die SW auch kein Problem sein.

Vielleicht macht ja nochmal jemand Platinen ?!


Schöne Grüße,
Whisky

Autor: Whisky (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin nochmal,

auch wenn schon andere danach gefragt haben,
könnte der verehrte Layouter (Stefan?) bitte
sein Ergebnis in den Downloadbereich stellen?

Das wäre sehr nett.

Danke,
Whisky

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

hätte noch ein paar Platinen von der Version 1 hier (siehe ein Stück
weiter oben). Wird allerdings dauern, bin z. Zt. im Ausland.

Gruß
Stefan

Autor: Tim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leutz,
ich finde die Idee RFID als Türöffner zu verwenden klasse.
Aber wie schonmal von wem anders angesprochen, ist mir das mit "normalen
Tag`s" auch zu unsicher.
Ich würde mir also gerne selber Tag`s bauen, mit einem programmierbaren
IC.
Somit könnte ich eine sichere audentivizierung leicht implementieren.

Ist das möglich? Wenn ja, was brauche ich dafür?

Die größe der Tag`s ist erst mal nicht so wichtig, also aktive währ auch
ok.


cucu Tim

Autor: Tim (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

hab grad nähere Infos zu HITAG gelesen und mich etschieden das zu
verwenden. ;-)

cucu
Tim

Autor: tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

hat jemand ein ferrtiges Layout der neusten Verion?
Kann PDF oder auch target/eagle sein.

vielen Dank
seek

Autor: Marc D. (seek)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wohl niemand hier, der das Layout hat/selbst erstellt hat?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

aufgrund der Nachfrage habe ich noch ein paar Leiterplatten bestellt.
Wer noch welche benötigt möge sich bitte melden. Falls Bedarf besteht
könnte ich auch eine Sammelbestellung für den EM4095 und die Antennen
organisieren.

Grüße
Stefan

Autor: constantin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe da ne frage.

ich will meinen hausbus so erweitern, das ich z.b. eine transponderkarte
oder chip immer bei mir trage und wenn ich einen raum betrete, das mein
system erkennt, das ich grade in den raum gegangen bin. wie kann ich das
realisieren? habe gedacht eine spule um den türrahmen zu legen (ist vllt
etwas teuer?) oder wie kann man das einfacher realisieren. muss aber
natürlich zuverlässig sein, also die erkennungsrate sollte bei >99%
liegen.

vllt kann mir einer von euch da weiter helfen?

Autor: tom_tim_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

vielleicht klingt diese Frage etwas blöde...aber...

Ist es möglich, diesen Reader auf 13,56 MHz auszulegen?
Oder muss man da "alles" ändern?

Suche genau sowas, aber mit 13,56 MHz.

Viele Grüße
tom_tim_

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Ist es möglich, diesen Reader auf 13,56 MHz auszulegen?
Leider ein ganz klares "Nein"...

Stefan

Autor: tom_tim_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
danke für die Antwort...

Kennt jemand vielleicht einen RFID-Reader mit 13,56 MHz den man so wie
diesen hier selber aufbauen kann?

Viele Grüße
tom_tim_

Autor: Ihab (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
wurde auch gerne eins bzw. mehrere bestellen '!! ist noch was da ?

Autor: gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

was gibt es für möglichkeiten das ganze für einen Türöffner sicherer zu
gestalten um beispielweise das einfache kopieren eines RFID Tags zu
unterbinden?
Ideen?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Ihab,

ja, sind noch welche da, meld Dich mal per Mail.

Stefan

Autor: mando (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
kann es sein, dass bei der Paritätsprüfung fehler drin sind? Ich habe
die Schaltung so ähnlich nachgebaut und verwende deinen Code. Die Tag
Daten lasse ich mir per usart an den PC senden und da weichen die Daten
teilweise stark von einander ab, bei gleichem Tag. Das passiert, wenn
ich den Tag hin- und herwackele und ihn somit kurz zu weit weg nehme,
außerdem läuft die Paritätsprüfung auch so ohne Murren durch, selbst
wenn ich extra die Daten manipuliert habe. Weiß jemand einen Rat?

mfg

Autor: mando (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi nochmal,
sorry für die Falschmeldung, der Fehler lag natürlich an mir. Ich hatte
die Funktion mit dem falschen Übergabewert aufgerufen.


mfg

Autor: Bodo K. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich habe interesse an der Platine gibt es noch welche? Oder hat jemand
das Platinenlayout? MFG Bodo K.

Autor: Christian S. (kruemel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich hätte auch Interesse an der Platine. Und schließe mich an: Gibt es
noch welche? Oder hat jemand das Platinenlayout?

Gruß
Christian

Autor: Boris M. (borism)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian S. schrieb:

> ich hätte auch Interesse an der Platine. Und schließe mich an: Gibt es
> noch welche? Oder hat jemand das Platinenlayout?

Im ersten Beitrag steht:

S. Seegel schrieb:

> Schaltplan, Quellcode etc. findet man
> in diesem Artikel:

> http://www.mikrocontroller.net/articles/RFID_T%C3%BCrmodul

Du kannst ihm ja ne PN schicken und fragen ob er noch Platinen hat...

Autor: Grallihurkh (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dieses Projekt passt eigentlich recht gut zu diesem hier:
Beitrag "RFID paraboll spiegel"

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, Leiterplatten sind noch da, einfach ne Mail an mich schicken...

Gruß
Stefan

Autor: Steffen (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

welche Änderung in der Firmware sind notwendig um den externen EEPROM
wegzulassen und wieviele Transponder sind dann noch speicherbar?

Gruß Steffen

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich weiß, dieser Thread ist schon älter, aber ich habe eine Frage zum
Thema. Ich habe den Reader aufgebaut, der DEMOD-Ausgang vom EM4095
sendet ein Rechtecksignal zum Atmega, wenn ein Transponder vor die Spule
gehalten wird. Weiter passiert aber nichts. Wenn ich den Taster 2 sek
drücke, leuchtet die LED auf, aber es passiert wiederum nix, wenn ich
den Chip vor die Spule halte...Es ist also so, dass der Atmega nicht auf
das Signal vom Em4095 reagiert. Was kann ich noch tun...?

Gruß
Uwe

Autor: Danny (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieviel kostet der ganze Spaß alles in allem?
Danke im vorraus!

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Uwe: Sind die Fuses richtig gesetzt? Vor allem die damit der Quarz aktiv
ist, sonst stimmen die Steuerzeiten für die Dekodierung nicht...

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danny: Für alle Teile würde ich so auf die schnelle 20-30 EUR schätzen

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan schrieb:
> Uwe: Sind die Fuses richtig gesetzt? Vor allem die damit der Quarz aktiv
> ist, sonst stimmen die Steuerzeiten für die Dekodierung nicht...

Spontan würde ich sagen Ja...also ich benutze AVR Studio 4 und dort hab
ich (mal von SPIEN abgesehen) nur den Ext. Quarz eingestellt. HIGH ist
0xD9, LOW ist 0xDE

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf welcher Frequenz schwingt der Antennenschwingkreis, und welche
Spannungen herrschen dort?

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Frequenz kann ich nicht messen, auch mit meiner alten Möhre von Oszi
komme ich da nicht weiter. Spg. an der Spule gegen Masse ist 2,3V.
Kurioserweise reagiert der SChwingkreis aber bei ca. 10cm Abstand auf
den Transponder und der Em4095 spuckt ein schönes Rechtecksignal aus.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Spg an der Spule heißt welches Ende der Spule? DC, AC, XY?
Ohne geeignete Messmittel kann man da leider nur raten, aber auch ein
altes Oszi sollte doch diese Größenordnung anzeigen können?

S

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ah sorry. Ich habe 12,5V AC am heißen Ende, 2,3V DC an beiden.

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich nehm den Kram morgen mal mit in die Firma und messe das mit einem
"normalen" Oszi mal durch. Vielleicht bin ich dann schlauer. Danke aber
erst mal für Deine Hilfe.

Gruß
Uwe

Autor: Danny (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Konnte man auch einen EM4450 Transponder nutzen?
Dieser kann gegen auslesen geschützt werden, wenn ich es richtig
verstanden habe.

Heißt es kann erst gelesen werden wenn man das richtige Passwort hat und
man kann auch noch eigene Seriennummern anlegen und abfragen.
Das würde doch verhindern, das jmd den Chip schnell auslesen kann...
Dafür wäre mehr aufwand nötig, bis dahin wäre der Verlust aufgefallen
und man kann den Transponder löschen.

Man könnte auch die eigene Seriennummer auf dem Chip sich immer
Automatisch nach einem Algorythmus ändern lassen, nachdem er ausgelesen
wird. Die änderung wird dann im Controler und Transponder überschrieben.
Oder dauert das schreiben zulang?

Theoretisch reicht die Passwort abfrage zum Auslesen ja aus.
mfg Danny

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, ich bin schlauer. 180kHz. Somit ist der Fall klar. Dann werde ich
gleich mal anfangen zu experimentieren :)

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgendwie klappt es nicht. Meine Spule hat 1,62 mH. Welche Werte müssen
jetzt die Kondensatoren haben? Mit dem Excel-Sheet zum EM4095 komme ich
nicht klar :(
Danke für die Hilfe
Uwe

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
An welcher Stelle genau hackts denn? Du braucht noch möglichst die Güte
Deiner Spule

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zur Güte kann ich Dir leider nichts sagen. Die Spule hatte ich in einer
Originalverpackung noch hier rumliegen, steht aber leider nur 1,62mH und
der Drahtdurchmesser 0,2mm. Ist eine Rechteckspule, ca. 55x30mm.
Aber wenn man jetzt mal die Güte aus dem Excel-Sheet mit 40 übernimmt,
welche Werte müssen dann die Kondensatoren haben?

Autor: Stefan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal nachgefragt: Wo genau hängts denn?
Im Anhang mal die Werte unter der Annahme dass die Güte mit 40 in etwa
stimmt.
Stefan

Autor: RFID (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der EM4095 sollte eingetlich mit 125kHz laufen!
(So kenne ich das Ding noch)
Und was das Teil dann liefert)

Hängt nur vom Transponder ab.

Autor: Uwe H. (casper408)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja, wenn ich wüsste, wo es hängt, würde es nicht mehr hängen... ;-)
Also die Werte laut Excel habe ich eingesetzt, 22p für Cdv1, 1,5n für
Cdv2 und 1n für Cres. Damit habe ich eine Frequenz von 188kHz... +/-
irgendwas, so genau ist mein Oszi nicht. Ich war mit einer Kombination
schon mal auf 133kHz, hat aber der Atmega auch noch nicht gezuckt. Muss
ich noch weiter testen...

Autor: Danny (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Stefan
kannst etwas zu meinem Post, 7 posts weiter oben

mfg

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danny:
Nur-lesen (den ungeschützten Bereich) müsste mit diesen Transpondern
gehen (sofern die Firmware angepasst wird), aber das Türmodul kann nicht
schreiben.

Gruß
Stefan

Autor: Anton T. (sk8er)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wäre es eigentlich möglich, die Software so anzupassen, das 125kHz
Tier-Tags funktionieren,  und zwar die Travon ID-100

ich hab nämlich ne blöde idee ;)  die Teile sind für Humanmedizinische
Zwecke zugelassen ;-) Es gibt auch ne Disco die diese Dinger als
"Eintrittsimplantat" für die VIP Kunden verwendet

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast Du einen Link zu einem Datenblatt?

Autor: Anton T. (sk8er)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das ist das einzige das ich derzeit habe,  mal sehen was ich noch
auftreiben kann

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab mal das Datenblatt kurz überflogen; ich denke das sollte machbar
sein. Die baudrate unterscheided sich, was aber technisch kein Problem
darstellen dürfte. Man müsste einfach mal ein paar Reihen auslesen und
schauen ob sich die Daten mit einem Datenblatt der "üblichen
Verdächtigen" in Einklang bringen lässt.
Stefan

Autor: Minetti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich bräuchte so 5 Platinen von diesem Türmodul. Hat jemand welche im
Angebot?

Antwort am besten hier.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab noch ein paar da, schreibt mir einfach ne PN (erster Post ganz oben)

Gruß
Stefan

Autor: mfkfx (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

gibt es den Schaltplan evtl als Eagle-Datei (.sch)?

Danke!

Michael

Autor: Frank B. (frankman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,
ich bastele gerade die Leiterplatten zusammen und bin gerade am
programmieren.
Leider habe ich keine Ahnung, was ich da gerade tue  (oder tun soll)
Ich habe versucht, den Prozessor zu flashen. Dafür habe ich mir von
myavr.de diesen kleinen USB-programmer gekauft und auch recht rasch das
hex-file brennen können.
Nur funktioniert der Prozessor noch nicht richtig.

Nach einer Messung mit dem Oszi am Pin eins des Prozessors habe ich
herausgefunden, das ich dort einen high-Pegel habe und, sobald sich ein
Transponder nähert, Daten gesendet werden.
Das scheint mir so weit in Ordnung zu sein.

Ich habe, und da bin ich mir auch nicht so sicher, ob das falsch war,
statt einem 24LC64-EEPROM ein 24LC32 verwendet. Das könnte schon mal
eine Fehlerquelle sein.

Beim Brennen des Prozessors habe ich von den FUSE-BITS aus Unwissenheit
keinen Gebrauch gemacht, das könnte eine zweite Fehlerquelle sein.

Könnte mir jemand helfen?
Ich arbeite normalerweise nur mit Microchip und habe keinen blassen
Schimmer von Atmel. Ich hatte die Hoffnung, nur den Prozessor flashen zu
müssen, ohne sich in die Prozessoren von Grund auf einzuarbeiten...
Vielen Dank für die Hilfe
Frank

Autor: Mike J. (emjey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Frank B. schrieb:
> habe ich von den FUSE-BITS aus Unwissenheit
> keinen Gebrauch gemacht, das könnte eine zweite Fehlerquelle sein.

Ja, dein Atmega8 läuft jetzt (im Fabrikneuen Zustand) mit etwa 1MHz.

Die Fuses müssen auf "externer Quarz" gestellt sein.

CKOPT - 0
BODLEVEL - 1
BODEN - 1
SUT1 - 0
SUT0 - 1
CKSEL3 bis CKSEL0 - alle auf 0

0 = hacken
1 = kein hacken

Theoretisch müsste es so laufen.

Autor: Micha (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike J. schrieb:
> 0 = hacken
> 1 = kein hacken
Du Hacker...

Autor: Mike J. (emjey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
:) ja mit Paket hab ich das selbe Problem

Autor: Frank B. (frankman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja, mit dem tollen "my AVR USB smart whatever programmer" hab ich mir
jetzt auch noch den zweiten (und zur Zeit auch letzen) Prozessor
geschrottet. Dieses mal nach ausgiebigen Studium der Fuse- und Lockbits
des ATmega8. Nebst peinlich genauer Einstellung Selbiger.
Ich habe schon eine Mail an myAVR.de geschrieben, mit der Hoffnung auf
Hilfe.
Ich berichte weiter....

Autor: Hallo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
ich möchte das RFID Türmodul an meiner Haustüre verwenden. Nun wären
jedoch bei abnehmen der Blende die Leitungen des Türöffners von aussen
Zugänglich.
Nun die Frage wie weit könnte ich den Teil mit Atmega EEprom und Relais
vom EM4095 absetzen, wenn ich diese mit einem Kabel verbinde?

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du solltest lieber die Empfangsspule absetzen. Das soll heißen, Modul im
Haus, Transponderspule ausserhalb. Ich meine zu glauben, dass man die
Spule über ein normales 2-adriges (0,5mm2) Kabel locker 50cm verlängern
kann.

Steffen

Autor: Nenad R. (nenad_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo,
Ich habe dieses Problem mit RFID Türmodul
Ich bin meine eigene Platine vertreten durch den Schaltplan,
Download und C + + Quellcode AVRGCC (ZIP).
Ich habe dieses Programm vertreten Chip mit HEX-Datei, aber mein Gerät
reagiert nicht wie expected.All Verdrahtungen und Spannungen ist ok
EM4095-Signal zu generieren, sondern mikro controler nicht
responding.Wen I drücken und halten Schnupperkurse über 20s, LED lite
auf und halten eine gewisse Zeit (diese Zeit ist auch Atmega8 comunicate
mit externen EEPROM)
Ist das HEX-Datei in C + + Quellcode AVRGCC (ZIP) seine ok?
Oder habe ich jetzt nicht, wie dieses Gerät zu verwenden.
Bitte jemand mir helfen!

Sorry für die schlechte Sprache, ich habe jetzt nicht Deutsch, ist dies
von Google verwendet zu übersetzen.

Autor: BrainHunter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hey Nenad R.
can you please write your question in english again? i don't realy
understand this translated text! autotranslated text is sometimes realy
bad!

@all: was muss man da eingeben um "Schnupperkurse" herauszubekommen?

Autor: LinuxMint_User (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Nenad R.
The most people here can speak english and they (we) must understand
english because of the documents are in english ;)

... don't use slang words so we can understand it easy.

Autor: Nenad R. (nenad_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi again,
Sorry, I tried but that was  a bad idea.
I made my own PCB board for this module based on the schematic
from this article. I don't now any programming language, sow I used
the HEX file from download section but the RFID module doesn't  respond
so well.
The EM4095 generates signal when I put tag next to the antenna, but
microcontroller doesn’t respond on the received signal. I can’t measure
the presence of signal in microcontroller’s oscillator, when I push
button for about 20-30sec. the LED light on
(at the same time mikrocontroller start to communicate on  the SDA/SCL
lines with the external EEPROM) and after 5 sec LED is switched off.
  I used tag TK-4100 (EM4100 standard) witch is the same standard as
EM4102, by my
opinion.
Is the problem in HEX file or is something else?
 Please help me, I don't have any more ideas!

Autor: LinuxMint_User (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
You have set the Fuses for an external quartz crystal?
Can you make a Picture from your board and antenna?

Autor: Nenad R. (nenad_r)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
I made antenna by myself 1.161mH according to my instrument.
This is single side board.
What is the "Fuses" for external crystal?

Autor: Nenad R. (nenad_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
How can I set the Fuses for an external quartz crystal.
I used PonyProg for programing mikrocontroller.

Autor: LinuxMint_User (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
The Important Fuses:

CKOPT - checked (means bit = 0)
BOOTRST  - unchecked (means bit = 1)
BODLEVEL - unchecked (means bit = 1)
BODEN  - checked (means bit = 0)
SUT1   - checked (means bit = 0)
SUT0     - unchecked (means bit = 1)
CKSEL3   - unchecked (means bit = 1)
CKSEL2   - unchecked (means bit = 1)
CKSEL1   - unchecked (means bit = 1)
CKSEL0   - unchecked (means bit = 1)

For more information about fuses look at this:
http://avr8-burn-o-mat.aaabbb.de/

Try this, your external crystal will be used now and BODEN-Level is 2.6V

You say:
>  I can’t measure the presence of signal in microcontroller’s oscillator
If you use an ordinary digital multimeter you should meter 2.5V between
ground and one quartz pin.

Autor: Nenad R. (nenad_r)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Thank you LinuxMint
I now learn something new.
after I change FUSES, Mikrocontroller is start to work as you say.
But, than I change some other fuse and now my programmer can't access to
the mikrocontroller.
What's happened,is it dead or locked?

Autor: LinuxMint_User (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Please start the other tool named "avr8-burn-o-mat", it works if you
have the Java-Runtime-Environment installed.

> than I change some other fuse and now my programmer
>can't access to the mikrocontroller.

The Fuses in the upper field in PonyProg 2.07 you shouldn't use.
Tell me whiche fuse you have activated.

Autor: Nenad R. (nenad_r)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
I changed some parameters in "Brown out detection", AVR8 Burn-o-mat
that is program witch I used.Now, I trying to attach parallel oscillator
on microcontroller.Maybe that can be the solution and allow me access to
programming mode.

Autor: LinuxMint_User (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
The "Brown out detection" is a usefull protection, if the voltage drops
under 2.6V your controller makes a reset, this is should not be the
problem.

Autor: Nenad R. (nenad_r)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
I success to enter programing mode without parallel programmer.Simply
remove quartz and attach external clock generator to the input
PA6(Osc1), than you can access to programing with any serial programmer
and change fuses.

Tare is schematic of external clock generator.

Now my reader is working as expected,but steal not accept tags.
Tags witch I used is EM4100 & EM4001 standard,can't find EM4012 tags.
Is somebody try different tags then EM4102.

Autor: Mike J. (linuxmint_user)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
I found this in the EM4095 Datasheet:

"Multiple transponder protocol compatibility
(Ex: EM4102, EM4200, EM4450 and EM4205/EM4305)"

Possible that EM4012 does't work.

Autor: Nenad R. (nenad_r)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
I found project of RFID Tag Em4102 witch include source code
with extension *.S , but I don't now how to convert that to HEX file.
I have AVR Studio 4, WINAVR, but neither one doesn't support .S file.
Is that some way for conversion source code to HEX without development
hardware.
File is attached there.

Autor: Chindo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Leute!
Ich würde das Teil gern nachbauen, bzw. erst mal auf
"nicht-SMD"-Bauteile umstellen, da ich nicht SMD löten kann (bzw. keinen
passenden Lötkolben habe). Muss auch nicht unbedingt so klein sein. Gibt
es zu dem Projekt EAGLE-Schaltpläne bzw. -Layouts und wenn ja, könntest
du diese vielleicht bitte zur Verfügung stellen, Stefan?
LG
Chindo

Autor: B.A. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lies dir das erst mal durch:
(Beitrag "RFID Türöffner")

S. Seegel schrieb:
> Hallo,
>
> in Anlehnung an den USB RFID Leser
> Beitrag "USB RFID Tag Leser"
> möchte ich Euch einen weiteren RFID Leser vorstellen.
>
> Die Platine ist ausgelegt um in einer Unterputzdose Platz zu finden und
> darin als Türöffner zu arbeiten. Schaltplan, Quellcode etc. findet man
> in diesem Artikel:
>
> http://www.mikrocontroller.net/articles/RFID_T%C3%BCrmodul
>
> Ich habe noch ein paar Leerplatinen über, wer eine haben möchte möge mir
> einen kurzen PN Hinweis hinterlassen.
>
> Viel Spaß und Gruß
> Stefan
>

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SMD Löten ist nicht so schwierig wie es vielen erscheinen mag. Ich löte
meine SMD Sachen bis 0603 und TQFP100 inzwischen nur noch mit dem alten
Weller Lötkolben und einer bleistiftförmigen Lötspitze. Einfach mal
ausprobieren...

Stefan

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabend,
Welche Schreibgeräte sind Preis/Leistungsmäßig zu empfehlen?
Wo bekomme ich den 78MXXD her?
Kann ich auch ne 1mH Spule aus dem Lautsprecherselbstbau nehmen oder
welche Eigenschaft, außer des 1mH Wertes ist ausschlaggebend? Mir sind
die 6€ Versand für eine Spule einfach zu teuer!
Danke
Bernd²

Autor: S. Seegel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Schreibgerät brauchst Du keins, die EM4102 Tags sind bereits
beschrieben.
Spannungsregler, Spule und RFID IC müsste ich noch einige zuhause haben,
kann ich die Tage mal schauen...

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das wäre super!
Danke
Melde dich einfach dann schicke ich dir das Geld!
DANKE
Bernd

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe nun alles aufgebaut, leider ohne Funktion!
Welche Spannung muß oder darf ich auf den Eingang geben? 5V 8V und 12V
habe ich getestet!
Was ist mit dem Jumper, der ist bei mir noch offen.
Gruß
Bernd²

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bernd,

- 5 V sind zu wenig, 9 - 12 V sind ok.
- alles korrekt verlötet?
- Software korrekt geflasht?
- Fuses richtig eingestellt?
- Stromaufnahme?
- Signal (125 kHz) am Antennenausgang vorhanden?


Stefan

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
unter dem Microskop konnte ich keine Brücken oder so sehen!
Software bräuchte ich ja angeblich nicht...
...
Autor: S. Seegel (Gast)
Datum: 16.03.2011 00:37

Hallo,
Schreibgerät brauchst Du keins, die EM4102 Tags sind bereits
beschrieben.

Fuses??? Sicherungen einstellen???

Wo soll ich die Stromaufnahme messen?
Habe am Stecker + und - angeschlossen und die Antenne. Da wo
normalerweise die externe LED dran kommt kann ich 0,8V messen, was schon
recht wenig ist, denke ich. 10,8V kommen beim Gleichrichter raus!
4,9V schmeißt der Spannungsregler am Ausgang raus!
Gesamte Spannungsaufnehme liegt bei 0,1V

Die Frequenz kann ich nur mit nem Oska messen, richtig?
Habe ich noch nicht getan, schaue ich aber mal ob ich das hinbekomme!

Muß der Jumper offen bleiben?
Passiert was beim Drücken auf dem Taster?
Wann leuchtet die kleine SMD LED die rote?

Das Ganze reagiert nicht auf den Tag!

Danke
Bernd²

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meinte natürlich 0,1A Stromaufnahme!

Autor: Fabian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Mikrocontroller muss natürlich programmiert werden. S. Seegel
meinte, dass die Tags nicht extra programmiert werden müssen.

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welches Gerät benötige ich dann dafür???

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Bernd,

hatte ich Dir in einer Mail geschrieben:

- Einen ISP Programmer um die Software auf den Chip brennen zu können

Ich benutze z.B. den AVR ISP mkII, es gibt aber auch unzählige
Alternativen. Wenn du nicht vorhast nach dem Projekt weiter mit AVRs zu
arbeiten würde ich schauen ob es jemanden in Deiner Nähe gibt der Dir
das Teil flasht.

Gruß
Stefan

Autor: Mike J. (emjey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Bernd²

Du kannst das mit ein paar Kabeln und zwei Widerständen am Parallelport
deines Computers machen.

Schau mal bei: AVR In System Programmer
geh da zu "Paralleles Interface für AVR und PonyProg"

http://www.mikrocontroller.net/articles/AVR_In_Sys...

Wenn du dann Lust bekommst bau dir einen USBasp, der ist ganz einfach
auf einer Lochrasterplatine aufzubauen.
http://www.fischl.de/usbasp/

Autor: Peter R. (fraeggle)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Stefan, hast du noch Platinen und den EM4095? Geht auch die Luftspule
von Pollin (250324)? Hat 1,62 mH. Falls ja wie müssten dann die Werte
sein? Gehen eigentlich auch die EM4102 Transponder. Die habe ich nämlich
zur Zeit bei mir.

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hy an alle,

hat noch jemand Platinen?

Ich hoffe, dass ich das Projekt so hinbekomme wie hier beschrieben.
Es fehlt eigentlich nur noch die Platine und selbst machen schaff ich
glaub ich nicht so fehlerfrei. :(

Also wer noch Platinen hat bitte melden.

mfg
ulmi

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

habe noch ein paar Leiterplatten da, schreib mir einfach eine PN...

Gruß
Stefan

Autor: Bernd² (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,
kommt denn Jemand aus dem Raum Paderborn 33100, der mir behilflich wäre?
Wäre schön wenn ich nicht noch ein Projekt anfangen müsste um ein
anderes abschließen zu können, davon habe ich leider schon genug :(
Wenn sich Jemand bereit erklären würde wäre das sehr nett!
Danke
Bernd²

Autor: Sebastian Pech (eslavator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen

ich bin auch auf der Suche, nach einer Möglichkeit meine elek.
Garagentür zu öffnen. Dann bin ich auf dieses Projekt gestoßen und finde
es echt toll.

Respekt an den Ersteller!!!

Jetzt feht mir leider das nötig Wissen und auch die nötigen Werkzeuge,
um so eine Platine aufzubauen. Gibt es hier einen der vielleicht 1-2
komplette Platinen mit passender Antenne verkaufen möchte, die er nicht
mehr benötigt? Selbstverständlich nicht kostenlos.

Danke schon an dieser Stelle
Sebastian

Autor: Hanno (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
wenn ich das Programm mit dem AVR Dragon auf den ATmega bringe, gibt es
irgendwo ein Kurzschluss. Die Spannung bricht von 12 V auf ca. 03 V
zusammen und die Strombegrenzung meines Netzgerätes springt an. Wenn ich
den MCU wieder unter die Kontrolle des Dragon bringe und den MCU erase,
sprinnt die Spannung wieder auf 12 V.

Der Quarz schwinkt richtig. Fuses dürfen richtig gesetzt sein.
SUT1, SUT0, CKSEL3 bis CKSEL0 finde ich im ISP Mode des Dragon nicht.
Daher ist dort nichts eingestellt.

Hat jemand ein Tipp, wo ich suchen könnte?

Danke,
Hanno

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Hanno,

hast Du die Möglichkeit Dir selber ein Testprogramm zu schreiben?
In diesem Fall würde ich einfach versuchen nach und nach alle benötigten
Pins auf Ausgang zu setzen und zu aktivieren. Das wären:
PC0 für das Relais
PC1, PC2 für die LED
PC3 für RS485 TX enable

Gruß
Stefan

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die SUT und CKSEL Fuses werden im AVR Studio zusammen über die Combobox
"SUT_CKSEL" eingestellt. Richtige Einstellung:

Ext. Crystal/Resonator Medium Freq.; Start-up time: 16K CK + 0 ms
BODEN aktivieren

Stefan

Autor: Hanno (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
der Quarz springt nun an. Vielen Dank!

Jetzt messe ich an dem Pin 32 des MCU (Eingang für den EM4095)und stelle
fest das dort Rechtecksignal anliegt.

Wenn ich mit dem TAG mich der Spule nähere spassiert nichts.

Hat jemand einen Tipp für die weitere Vorgehensweise?

Vielen Dank.

Hanno

Autor: Hanno (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:
Ich habe gerade das IC: 4095 angefasst und habe bemerkt, das es sich
leicht erwärmt. Man merkt es schon sehr.

Autor: Mike J. (emjey)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hanno schrieb:
> Man merkt es schon sehr.

Hat die Spule Kontakt zu Masse oder Plus?
Der Chip versucht wahrscheinlich Energie in die Spule zu pumpen, doch da
wird bestimmt irgendwo ein Kurzschluss existieren der das verhindert.

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Am Dateneingang müsste immer ein Rechtecksignal anliegen. Sieht man sich
selbiges mit dem Oszi an sollte selbiges etwas "regelmäßiger" aussehen
wenn ein Tag an der Antenne ist.
Man könnte noch die Frequenz messen (sollte rund 125 kHz sein) und die
Spannung an der Antenne (Achtung, mit großem Meßbereich anfangen).
Wieviel Strom nimmt das Modul auf und wie hoch ist die
Versorgungsspannung?

Stefan

Autor: LAB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich grüße euch...
An den beiden Antenneneingängen des EM4095 liegt ein wunderschönes
Rechtecksignal an.

Am Ausgang DEMOD_OUT, kommt nichts raus. Der Oska zeigt fast eine gerade
Linie an, mit leichten Störungen. Klassiches rauschen.

Die Spannung an den Spulen liegt bei ca. 2-3 Volt.

Ich verwende die gleiche Spule wie im Testaufbau, sowie die gleichen
Werte für die Kondensatoren.
Danke

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

2 - 3 V sind auf jeden Fall zu wenig, bei mir sind das einige dutzend
Volt ss. Auf welcher Frequenz schwingt denn die gante Geschichte?

Autor: LAB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe Gleichspannung anliegen, ist das vielleicht das Problem?
Ich komme nur auf ca. 62-63 kHZ

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gleichspannung mit 62-63 kHz?
Die Wechselspannung muß ca. 125 kHz haben und einige 10 V betragen.

- EM4095 richtigherum eingelötet?
- Keine kondensatoren vertauscht?
- Welche Antenne wird benutzt, Induktivität?
- Ist die Versorgungsspannung i.O. (Größe und Stabilität)?

Gruß
Stefan

Autor: Sebastian Pech (eslavator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wo bekommt man das Bauteil 78MXXD her und wie ist die genaue
Bezeichnung?

Danke!

Autor: Sebastian Pech (eslavator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und gibt es eine Möglichkeit die eingelesenen Tags zu speichern und
später per PC abzufragen? Und wenn wie? Vielleicht sogar mit
Zeitstempel?

Danke!

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Sebastian,

den Spannungsregler habe ich ebenfalls im Shop, ebenso den EM4095.
Der Quellcode liegt offen, so könnte die Firmware um das Speichern und
spätere auslesen von Tags erweitert werden.

Gruß
Stefan

Autor: Sebastian Pech (eslavator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es eigentlich noch eine andere Möglichkeit der Steckverbindung (x2,
x3), die nicht ganz so teuer ist wie die angegebene WAGO?

Vielleciht die aus dem Vorgängermodul WAGO 233-508? Die hat zwar ein RM
von 2.54, aber würde das mit ein wenig "Druck" :) auch noch passen?

Danke!

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Müsste auch passen...

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es sind übrigens gerade alle Leiterplatten weg. Von Zeit zu Zeit kommt
immer wieder eine Anfrage rein, deswegen überlege ich gerade nochmal
eine kleine Auflage dieser Leiterplatte machen zu lassen. Gibt es hier
noch Interessenten so dass ich grob weis wieviele ich machen lassen
soll?
Vielleicht gibt es ja auch noch den ein oder anderen technischen
Vorschlag der mit auf der Leiterplatte vorgesehen werden könnte.

Stefan

Autor: eslavator (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie bekommt man denn den Code auf den MEGA8 ?

Was muss man sich zulegen, damit man den beiliegenden Code auf das Modul
brennen kann.
Und wie muss man da Vorgehen, so für ein Newbie ? :)

DANKE!

Sebastian

Autor: eslavator (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und am besten günstig und einfach! :)

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Günstig und einfach ist z.B. der hier:

http://www.atmel.com/dyn/products/tools_card.asp?t...

Stefan

Autor: Sebastian Pech (eslavator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Vorschläge:

- eingebaute Türklingel + Lautsprecher mit Auswahl von x verschiedenen
Tonarten mit Auswahlfunktion (Drehknop, Taster etc)
- Speicherung der bereits eingelesenen Tags + Uhrzeit bis über PC
ausgelesen wird
- Funkanbindung an PC
- Auslesen der bereits registrierten Tags über PC
- Speichern von neuen Tags über PC
- Zeitgesteuerte Freigabe der Tags über PC einstellbar
- bei unerlaubten Zugangsversuch von nicht registrierten / gesperrten
Tags Alarm oder Ansteurung einer Alarmanlage
- Ansteuerung eines kleine LCD über letzten Zugriff und Tag ID
- usw :)

Ich hoffe ich habe Dir ein paar Anregungen gegeben!

Sebastian

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Danke für die Anregungen. Allerdings beziehen sich alle Vorschläge auf
die Firmware; nachdem der Quellcode offen liegt, kann sich jeder nach
Lust und Laune daran austoben :-)
Eine Türklingel könnte einfach über das integrierte Relais angesteuert
werden, ebenso wie eines dieser zahlreich angebotenen Geräuschmodule.

Gruß
Stefan

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

da noch einige Nachfragen kamen habe ich noch ein paar Leiterplatten
nachmachen lassen. Der SHD und der MOD Pin des EM4095 ist nun ebenfalls
an den µC geführt, so kann Strom gespart werden, und die Hardware ist
auch zum Tag schreiben vorbereitet. Eine neue Firmware gibt es unter
http://shop.seegel-systeme.de/out/media/rfiddoor_HW3.hex. Wenn jemand
eine Leiterplatte haben möchte einfach Bescheid geben.

Stefan

Autor: B.N.B (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich möchte vorweg auch betonen, dass ich Neuling bin...

ich bin jetzt leider auch auf ein Problem gestoßen. Ich habe alles wie
angegeben nachgebaut und die Fuse-Bits gesetzt (allerdings unterscheiden
sich die Vorschläge von Mike J. / LinuxMint_user! Ich habe fürs High:
0xD9 gelassen und fürs Low: oxDD genommen. Dabei entsteht:
EXTMEDFXTALRES_16KCK_0MS, also so, wie der Stefan oben angegeben
hatte?!)
Ansonsten ist der einzige Unterschied, dass ich statt Wechselstrom an
die Pinne 7,8V Gleichstrom anschließe, weil bei der Größe mein
Programmer (AVRISP mkII) angibt, dass am Atmega8 +5V anliegen.

Jetzt habe ich das Problem, dass ich an den Pinnen der Antenne nur 50Hz
messe. Und es ist ein sehr verzerrtes Rechtecksignal! Die kommen ja
sicherlich von meinem Netzgerät?!
Ich finde einfach nicht meinen Fehler.
1. Ist es die Gleichspannung? Muss ich Wechselspannung an den Pinnen
anlegen?
2. Die Fuse-Bits?
3. Vielleicht auch etwas falsch gelötet? (Meiner Meinung nach am
unwahrscheinlichsten, weil alle Kontakte stimmten, die LED
aufgeleuchtet, wenn man den Taster mehr als 2s gedrückt hält und ich das
Programm auf den ATMEGA8 flashen konnte.)

Mehr fällt mir einfach nicht ein. Ich würde mich über eine Antwort
freuen und hoffe, dass ich mein Problem ausreichend schildern konnte...

lg B.N.B

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

welche Firmware hast Du benutzt?
Der Programmer sollte Dir bei einem weiten Eingangsspannungsbereich +5V
angeben, weil auf der Leiterplatte ein Spannungsregler arbeitet.
Das mit den 50 Hz klingt nach einem Messfehler, wie misst Du das?
Welcher Logikpegel liegt am SHD Pin des RFID ICs an?
Welche Antenne wird verwendet?
Keine Bauteile verwechselt, insbesondere die Kapazitäten?

Gruß
Stefan

Autor: B.N.B (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Stefan,

vielen Dank für die schnelle Antwort.

- Ich benutze avr Studio 5 mit dem Zusatztool: avrgcc c++(beta)

- Ich messe zunächst mit meinem Oszilloskope nur an den Pinnen ANT1 und
ANT2 um zu schauen, ob überhaupt was an die Antenne geschickt wird.
Dabei habe ich die Antenne noch nicht montiert. (Ich habs aber auch
schon mit angelöteter Antenne gemacht...) Ich benutze eine fertig
gekaufte Spule von spulen.com/shop und zwar:
http://www.spulen.com/shop/product_info.php?products_id=1177

Ich habe mal oben mein excelsheet angehängt, zur Berechnung der
Kondensatoren. Ich habe jetzt noch mal alle Kondensatoren geprüft auf
der Platine und die stimmen.

- Wenn ich den SHD Pin messe, messe ich 5V. Komisch. Laut dem Schaltplan
müsste das mit GND verbunden sein oder nicht? Der Pin ist mit dem PD5
(PIN9) vom Atmega verbunden.
Aber ich habe die Platine fertig gekauft von Seegel-systeme.de (also von
dir?!)

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

Der EM4095 sollte NICHT ohne angeschlossene Antenne betreiben, das
könnte selbiger krum nehmen. Du hast die Leiterplattenversion 3.1, siehe
auf meiner Seite, dort ist auch der passende Schaltplan und die passende
Firmware, in der SHD auf low-Pegel gesetzt wird.

Gruß
Stefan

Autor: B.N.B (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach jetzt verstehe ich, was du mit der Firmware meinst. Tut mir leid.
Ich habe das jetzt heruntergeladen.

D.h. man braucht das c++ Programm ja gar nicht mehr, weil man die neue
Firmware in Notepad (mit der Endung .hex) abspeichern kann und dann nur
noch die .hex Datei flashen muss. Verstehe ich das richtig?

Leider kann ich das erst nächste Woche testen (deswegen melde ich mich
auch so spät...), weil ich ganz ausversehen meinen µC zerstört habe.
Aber ich danke dir schon mal!

lg

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

auch wenn ich Dir jetzt nicht ganz folgen konnte: Du musst die .hex
Datei von meiner Webseite mit dem Mittel Deiner Wahl (z.B. AVRISPmkII
und AVRDude oder AVRStudio) in den µC laden, das war's schon. mit "C++
Programm" meinst Du vermutlich den Quellcode, den brauchst Du nur dann
wenn Du selber an der Software etwas verändern möchtest. Aus dem
Quellcode kannst Du Dir dann Deine eigene .hex Datei erzeugen.

Stefan

Autor: B.N.B (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja genau das meinte ich =) Vielen Dank.

Autor: B.N.B (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey Stefan,
jetzt habe ich doch noch eine Bitte: Kannst du vielleicht noch den neuen
(Stand 22.09.11) c++ Quellcode hier im Forum oder im Artikel des
Türmoduls hochladen? Dann kann ich damit nämlich noch ein bisschen
herumbasteln. Und da ich kein guter Informatiker bin, könnte ich den
alten Quellcode nicht so verändern, dass ich zu deiner neuen .hex-Datei
komme...

Vielen Dank

Gruß

Autor: frankman (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HEUREKA, Es funktioniert!!!

Nochmal Danke Stephan für das tolle Projekt.

Ich habe den Artikel gleich mit den FUSE-Einstellungen ergänzt . Als
Antenne habe ich einen "Aldi-Fruchtzwerg-Becher verwendet, der
zufälligerweise exakt 45mm Duchmesser hat. Ein kleines Loch in den Rand
geschmort, 100 Windungen drauf, das Ganze mit einer Lage Tesa-Film
gesichert und sauber zugeschnitten. (Bild folgt)
Ich habe festgestellt, das auch ein 24LC32 EEPROM funktioniert.

Ich habe den Prozessor mit dem Programmer "My-Smart-USB-Light
programmiert".
Dabei muss man wie folgt vorgehen.

1. Treiber von MyAvr.de besorgen
2. Programmier-Toll von MyAvr.de besorgen
3. Beides Installieren.
4. Programmer an USB anschließen
5. Progtool starten
6. Reiter "Hardware" auswählen
7. MySmartUSB Light auf das Fragezeichen klicken, dann wird der
Programmer erkannt. Das dauert ein paar Sekunden.
8. Wichtig: Erst wenn das funktioniert hat, klappt das Programmieren.
9. Target mit Strom versorgen! Ganz Wichtig!!! Der Programmer könnte das
zwar auch, das funktioniert aber nicht.
10. Reiter "Brennen" auswählen
11. Hex-file auswählen
12. Häckchen bei "Fuses Brennen" setzen, FUSES einstellen, wie im
Artikel beschrieben.
13. Dann erst "Brennen F5" drücken....

Viele Grüße
Frank.

Autor: mose (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://www.mikrocontroller.net/articles/RFID_T%C3%BCrmodul

Das Modul ist schon super, aber für mich interessant wäre auch die
Vernetzung.

Ich möchte damit 7 Türen (6 Garagentore) öffnen, wobei der RFID-Chip
zwar mehrere aber nicht jedes Tor öffnen können soll.
An Jedes Tor kommt eine eigene Auswerteeinheit.

Über den RS485 müsste man sie doch verbinden können, inwieweit ist das
gegeben? "replizieren" sie sich nur gegenseitig, oder was tun sie? Kann
man Sie bei dem RS485 in Reihe schalten, sprich muss nicht zu jedem ein
eigenes Kabel legen?

Wie pflege ich einen neuen Chip für Tor1+3 ein, und wie lösche ich ihn
separat z.b. von Tor 3 wieder raus? (oder was ist bei Verlust?)

Auch interessant wäre eine Ethernetanbindung damit eine Konfiguration
der Module über den Rechner erfolgen kann. (im gleichen Sinne natürlich
eine Log-Funktion :) )

Danke für die Info's

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

der RS485-Bus ist wie der Name schon impliziert ein Bus, d.h. man kann
alle Module an ein Kabel nacheinander legen. Bei den beiden Endpunkten
muss jeweils noch ein Abschlusswiderstand dran. Man muss also nicht zu
jedem Modul einzeln ein Kabel legen.
Um die Module adressieren zu können müsste die Software noch etwas
erweitert werden. Eine Ethernetanbindung könnte man z.B. mit einem
Pollin Net-IO oder einem Arduinoboard realisieren.

Stefan

Autor: Lukas X. (sedo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Stefan:

kann man dich irgendwie kontaktieren?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Lukas,

schau mal auf den aller ersten Beitrag, da war ich angemeldet, und
darüber kannst Du mir eine PM schicken.

Gruß
Stefan

Autor: David (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo das Modul ist echt spitze. hab dazu nur noch ein paar Fragen.

Ich würde gerne einen LCD-Display anschließen.Jetzt dachte ich mir da
das Modul ja über die RS485-Schnittstelle die Daten ausgibt könnte ich
mir einfach noch einen µC, MAX485 und den Display nehmen. Dann müsste
das doch gehen, oder liege ich da falsch?

Autor: Tom (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es einen aktuellen Bestückungsplan für das Modul bzw. wo man die
Bauteile her bekommt?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

schau mal unter diesem Link:
http://shop.seegel-systeme.de/Leiterplatten-RFID/L...

Unter "Zusatzinformationen" gibt es ein PDF mit den Plänen.

Gruß
Stefan

Autor: Christian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
ich überlege bei unserem Neubau die Tür über RFID zu öffnen und den
Türöffner hier zu bauen. Allerdings würde ich die Antenne gerne
unsichtbar machen und das stellt sich bei mir zur Zeit noch die
Machbarkeitsfrage.
Irgendwo oben stehen 10cm Abstand, was an sich toll wäre.
Wie stark wirken sich Ziegelsteine auf den Abstand aus? Meine Idee ist
zur Zeit in die alten Ziegelsteine, die bei uns die Fassade bilden
seitlich einen Schlitz zu ziehen und in diesem dann die Antenne zu
verstecken.
Die Funkwellen hätten dann ca 1cm Ziegelstein zu überwinden.
Würde das funktionieren?
Hat jeman schon mal einen Test hinter einer Fliese oder ähnliches
gemacht?

Danke und Gruß
Christian

Autor: Ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Solange die Windungen der Antenne und des Tags sich "angucken" können
dürften Ziegelsteine denke ich wenig Auswirkungen haben. Hinderlich ist
v.a. Metall.

Ralf

Autor: Henning L. (henning_l)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

der Shop, in dem man die Platine bestellen kann
(http://shop.seegel-systeme.de/), ist seit gestern Abend offline.
Mittags hab' ich noch gestöbert, jetzt kommt nur eine weisse Seite.

Lässt sich das reparieren?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Ich werde den Shop in den nächsten Tagen reparieren...

Gruß
Stefan

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, es funktioniert wieder!

Autor: Henning L. (henning_l)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Prima, vielen Dank. Ich hab auch schon bestellt.

Autor: Henning L. (henning_l)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nun hab ich grad mal Zeit gefunden, die Platinen zu bestücken, da fällt
mir ein Unterschied zu dem Bestückungsplan auf.
Auf den 3.1 Platinen ist kein Platz mehr für C13, ist das OK so?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

C13 ist auf der Oberseite neben dem großen Steckverbinder.

Gruß
Stefan

Autor: Heidos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich beabsichtige mir einen Türöffner zu bauen, kann man da eigentlich
auch einen 24c02 verwenden (es müssen nur ca. 10 Tags einprogrammiert
werden), wenn ja in welcher Datei muss der Wert geändert werden,
ist das der Wert:

#define I2CEEPROM_SIZE  128

den nur auf 2 ändern?

und kann ich den RS485 einfach weg lassen oder muss dann was an der
Software geändert werden?

Gruß
Heidos

Autor: hl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du kannst das interne eeprom verwenden, das sollte reichen.

Autor: Heidos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
muss ich dann im code was ändern?

Gruß
Heidos

Autor: hl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, das define useextrenaleeprom oder so aus kommentieren. Das ist
ziemlich eindeutig im code zu sehen...

Autor: Heidos (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wozu ist eigentlich der JP1 auf dem Schaltplan?

Gruß
Heidos

Autor: hl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für nix. Kannst was zuprogrammieren.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,


>kann man da eigentlich
>auch einen 24c02 verwenden

Nein, dem 24C02 wird nur ein Adressbyte gesendet, das 24C64 braucht
zwei. Auch die Pagesize ist anders. Aber wie schon richtig gesagt kann
dafür das Eeprom auch ganz weggelassen werden und in global.h das
"#define USEEXTEEPROM" auskommentieren. Die nächste Firmware wird das
automatisch machen.

Grüße
Stefan

Autor: Henning L. (henning_l)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

nur damit niemand anderes groß suchen muss: Im der im Artikel verlinkten
Version des Source-Codes ist ein kleiner Fehler drin:

Die Hardwarerevision 3 hat den SHD Pin am Controller, in der global.h
sind die entsprechende Zeilen aber nicht unter Revision 3 eingefügt.
Dadurch liegt SHD High und es passiert nix am EM4095.

BTW, gibt es woanders schon eine neuere Version des Quelltextes? Will
demnächst meine eigene Applikation on top machen, vielleicht wäre es
nicht verkehrt, mit der neuesten Basis zu starten.

Autor: eslavator (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

wer hat einen funktionirenden RFID Türöffner und möchte den veräußern?

Habe zwar schon einen, benötig aber einen zweiten und habe im Grunde
keine lust selbst wieder Hand anzulegen.

Grüße

eslavator

Autor: Leo (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe folgendes Projekt, ich möchte meine RFID Türsteuerung noch
überwachen.
Nur fehlt mir erstmal das nötige Know-how was programmierung mit "C++"
bzw "C".

Das bedeutet ich bräuchte eure Hilfe , wie ich in der vorhandenen FW von
Herrn Segel, die Initialisierung der RS485 Schnitstelle vornehmen kann.

mfg

D.L

Autor: Stefan S. (stefan_s40)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@eslavator
PN an mich, ich glaube ich habe noch einen da...

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Ich habe jetzt wieder meine alte Platine von dem Türöffner beim
aufräumen entdeckt und auch schon fertig aufgebaut.
Nun gibt es mittlerweile mehrere Versionen der Platine. Wie finde ich
heraus welche ich habe?

Dann habe ich mir mal die Firmware vom Original-Artikel heruntergeladen.
Leider ist auch dort das Hex-File für die Version 3.

Bin bei dem Versuch mit make und dem makefile leider gescheitert , da
immer irgendeine Fehlermeldung kommt.

Könnte mir bitte jemand das Hex-File für die Version 2 oder 1 zu
erstellen? Dann muss ich mich nicht mit dem herumärgern, da ich sowas
noch nie gemacht habe.

Wie gesagt weiß ich nicht welche Platinenversion ich habe. Wie kann ich
das herausfinden?

MfG ulmi

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Ulmi,

V1 ist ohne eeprom
V2 hat eine 8 polige klemmleiste
V3 hat einen 8 poligen wago Stecker und zusätzlichen 2 poligen Stecker
für das Relais

Gruß
Stefan

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok dann hab ich V3.
Aber da steht doch etwas von einer Duo-led oder hab ich mich da vertan?

Was soll die kleine rote led machen? Die ganze zeit leuchten oder nur
wenn ich auf den Taster drücke?

MfG ulmi

Autor: Stefan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin!

Hier ist die aktuelle Firmware für die 3er Hardware. Die LED auf der
Leiterplatte leuchtet immer dann wenn ein Transponder an der Antenne
erkannt wird, bzw. blinkt wenn das Modul im Lernmodus ist. Am
Steckverbinder kann noch eine Duo-LED angeschlossen werden, die leuchtet
grün bei gültigem Transponder und rot bei abgewiesenem Transponder.
Standardmäßig arbeitet das Modul übrigens im Admin-Tag-Mode. D.h. mit
dem Knopf kann der Administratortransponder angelernt werden. Mit diesem
können dann weitere Transponder hinzugefügt werden die das Relais
durchschalten.

Gruß
Stefan

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe jetzt die FW aufgespielt. Die rote led leuchtet aber durchgehend
obwohl kein Transponder in der nähe ist.

Was kann ich falschgemacht haben?
MfG

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Passiert denn sonst irgendetwas wenn Du einen Transponder an die Antenne
hälst?

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe jetzt mal die Frequenz des schwingkreises gemessen.
Die ist so ca bei 200 kHz das heißt leider zu hoch.

Am Demod Ausgang kommt nur irgendetwas raus.

Wie genau muss denn die Frequenz 125 kHz haben?

Mfg

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
200 kHz ist definitiv zu viel. Bis +/- 10 kHz sollte gehen...

Autor: Bernd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

habe in meiner Schublade ein offenes Projekt RFID-Türöffner V2 gefunden
und fertig aufgebaut.

Hätte mir jemand den aktuellen Quellcode (V2) damit ich das Modul zum
leben erwecken kann.

Mein Türöffner(Schüco mit starker Feder) benötigt  zweimal ein kurzes
Spannungssignal zum öffnen. Wie kann ich das in dem Source Code ändern.

MfG

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo habe jetzt die C 's und den Widerstand mit denStandardwerten von
dem Beitrag verbaut, also:

C1 = 1,5 nF
C2 = 10 pF
C3 = entfällt
C4 = 1,5 nF
R9 = 33 Ohm

Ich dachte ich habe die dafür richtige Spule, aber anscheinend doch
nicht.
Bei meiner letzten Messung hatte ich jetzt 168 kHz.
Leider weiß ich nicht was für einen Wert meine Spule hat.
Mit diesem Berechnungssheet komme ich auch überhaupt nicht klar.

Könnte mir bitte jemand die richtigen Werte für die Kondensatoren
ausrechnen?
Im Anhang habe ich noch die 2 Fotos vom Oszi. Ein sinussignal ist es
auch nicht wirklich, aber ich vermute das es an den falschen Kondis
liegt.

MfG René

Autor: Hans Jelt (step_up_mosfet)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das mit deinem Bild ist ja echt Frech, ich habe hoch geklickt und erst
nach 30 Sekunden hat sich das Bild geöffnet.
Wäre ich jetzt zu Hause gewesen hätte ich bei max. 14kByte/Sekunde (im
Schnitt eher 5kByte/s) und stark begrenztem Trafic fast 7 Minuten warten
müssen.

Ich habe es gedreht und verkleinert.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hans Jelt schrieb:
> Das mit deinem Bild ist ja echt Frech, ich habe hoch geklickt und
> erst
> nach 30 Sekunden hat sich das Bild geöffnet.

Bei mir dauerte es gefühlte 1 Sekunde

> Wäre ich jetzt zu Hause gewesen hätte ich bei max. 14kByte/Sekunde (im
> Schnitt eher 5kByte/s) und stark begrenztem Trafic fast 7 Minuten warten
> müssen.

Und jetzt? Willst Du Asyl oder was zu Essen?
Oder brauchst Du einen neuen Internetprovider?

> Ich habe es gedreht und verkleinert.

Ja, jetzt steht es auf dem Kopf!

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

um die Kondensatoren ausrechnen zu können brauchst Du die Induktivität
der Antenne. Auf die schnelle fallen mir zwei Möglichkeiten ein:

1. Empirisch ermitteln; Du vergrößerst die Serienkapazität einfach
schrittweise, bis Du auf ca. 125 kHz runterkommst

2. Du nimmst eine bekannte Kapazität, schaltest diese parallel mit
Deiner Antenne und gibst über einen Widerstand ein Rechtecksignal mit
ein paar kHz drauf. Dann kannst Du am Oszi die Resonanzfrequenz sehen
und aufgrund der Thomsonschen Schwingformel die Induktivität ausrechnen.

Gruß
Stefan

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann man die Induktivitär auch aus dem Excelsheet zurückrechnen, weil
Kapazitäten und Frequenz sind bekannt?

Wenn nicht um wieviel müsste ich die Kapazitäten deiner Meinung nach
erhöhen um auf die 125 kHz zu kommen?

mfg

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Könnte auch gehen;

schau mal hier

http://de.wikipedia.org/wiki/Thomsonsche_Schwingun...

stelle die Formel nach L um, dann nach C und Rechne mit f=125 kHz...

Stefan

Autor: Rene U. (ulmi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab das jetzt mal mit einem C von 1,5nF gerechnet. War das so
richtig, weil ich habe ja eigentlich 3 Kondensatoren?

Wenn ich aber mit 1.5nF und 125kHz rechne komme ich auf rund 1mH für die
Spule also sollten die 1.5nF stimmen.

Wenn ich nun mit den 168kHz rechne komme ich auf eine Induktivität von
0.6mH.
Kann das stimmen?

mfg

Autor: Hans Jelt (step_up_mosfet)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rene U. schrieb:
> Kann das stimmen?

ja
L = 1mH
C = 1,5nF
f = 1/(2*pi*sqrt(0,001*0,0000000015)) = 129949,466872 Hz

L = 0,6mH
C = 1,5nF
f = 1/(2*pi*sqrt(0,0006*0,0000000015)) = 167764,040348 Hz

Es gab da ja mal so ein Programm für den Sound-ein/ausgang, man brauchte
dazu noch etwas Hardware und dann kann man schon die Induktivität seiner
Spulen messen.

http://www.gaedtke.name/programmieren/spulen-messe...

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und nun noch nach C umstellen, 0,6 mH und 125 kHz einsetzen und Du hast
ungefähr die Kapazität die Du brauchst.

S

Autor: Hans Jelt (step_up_mosfet)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Rene U. (ulmi)
(1/((2*pi*125000)^2))/0,0006 = 2.7nF

Autor: Denno (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

gibt es zufällig eine modifizierte Version mit der es möglich ist einen
vorhanden Tag auch wieder zu entfernen?
Z.B.:
Admin-Tag dran, Tag anlernen.
Admit-Tag dran, Tag falls schon vorhanden wieder raus nehmen.

Falls nicht, wäre es schwer das zu implementieren? Für einen
C++-Anfänger?
Grüße

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

Danke, tolles Projekt!

Könnte mir jemand bitte helfen, ein motorisierten Schließzylinder zu
finden?
Von außen sollte er per Schlüssel zu öffnen sein (als Notlösung, falls
RFID eine Panne hat), innen sollte ein kleiner Motor den Zylinder in
beide Richtungen drehen können, mit Überlastungsschutz (Rutschkupplung
oder ähnlich). Außerdem sollte man den Zylinder von innen per Hand
drehen können (Drehknopf).

Bisher habe ich vergeblich gesucht, aber ich bin sicher, daß es sowas
geben müsste.

Wenn ein solcher Zylinder gefunden ist, würde ich gerne mehrere solcher
RFID-Module bauen oder kaufen. RS485 ist genau richtig für meine
Anwendung. Allerdings brauche ich 2 Relais (öffnen und schließen) und 2
Taster, die sich dann draußen neben der Eingangstür bei der Antenne
befinden, um zu öffen oder zu schießen.

Ideal wäre dann, wenn Stefan die Platine in diesem Sinne erweitern
würde. Sonst würde ich das selbst tun und dann später hier posten.

Aber erstmal brauche ich natürlich den elektrischen Schließzylinder,
wobei die Spannung zwischen 6V und 24V liegen darf.

Vielen Dank im voraus für jeden Hinweis!
Viele Grüße von Peter

Autor: Minetti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Such mal nach A-Öffner.
Hab ich auch im Einsatz,  funktioniert im harten vereinsalltag seit 5
Jahren.
Kostet bloss etwas mehr...

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Minetti schrieb:

> Such mal nach A-Öffner.

Habe mich gerade bei Gretsch-Unitas schlau gemacht: der öffnet leider
nur und kann nicht schließen...
Trotzdem danke!

Peter

Autor: Minetti (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Natürlich kann der schliessen, tut er bei uns auch.

- Die Tür ist verriegelt.
- Per Transponder wird ein Relais geschaltet, dadurch öffnet der Motor
die Riegel.
- Tür ist auf, lässt sich einfach so aufziehen oder drücken.
- Sobald das Relais wieder abfällt, fährt der Motor die Riegel wieder in
die Ursprungsposition.
- Die Tür ist verriegelt, lässt sich von innen aber noch mit dem
Türdrücker öffnen (Panikfunktion).

Im Anhang der Produktkatalog und ein Datenblatt.

Autor: Minetti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achja, von aussen kann man auch mit Schlüssel öffnen, egal ob Strom da
ist oder nicht.

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Minetti schrieb:

> - Sobald das Relais wieder abfällt, fährt der Motor die Riegel wieder in
> die Ursprungsposition.

Ja genau. Die Tür schließt automatisch. Aber für meine Anwendung soll
sie nur schließen, wenn man die RFID-Karte an die Antenne hält und einen
Knopf drückt. Sonst kann sich der Bewohner ja leicht ausschließen...
Danke für das Datenblatt.

Peter

Autor: Minetti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann kannst du ja das Relais so lange angesteuert lassen, bis der
Bewohner zum nächsten mal den Transponder davor hält. Wenn dein
Lesegerät sich auch noch merkt, wie der letzte Stand war, dann kann auch
bei Stromausfall nichts passieren. Brauchst du nichtmal ein zweites
Relais dafür und der Taster ist auch unnötig. Wer den Transponder hat,
kann Toggeln: auf - zu.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die beiden Taster kannst Du z.B. an der 2-poligen Stiftleiste
anschließen, oder ein paar Pins vom ISP Stecker dafür zweckentfremden.
Ich habe in letzter Zeit wieder einige Anfragen für die Leiterplatte,
würden sich hier noch mehr für eine Leiterplatte interessieren?

Gruß
Stefan

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Minetti schrieb:

> Dann kannst du ja das Relais so lange angesteuert lassen, bis der
> Bewohner zum nächsten mal den Transponder davor hält.

Stimmt. Klingt ein bisschen nach Energieverschwendung (man schließt ja
nur ab, wenn man weggeht, also zieht das Relais die meiste Zeit Strom),
aber das wäre tatsächlich eine Notlösung, falls ich nichts besseres
finde.

Danke, Peter

Autor: Minetti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn das mit der Masse klappt kannst du auch mit nem FET schalten. Die
Steuerleitung der Tür nimmt keinen Strom auf.

Autor: Jürgen D. (poster)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oder ein kleines Reedrelais. Wenn man sich da über den Verbrauch
Gedanken machen muß ist das keine Anwendung für RFID.
Da wird das Feld zur Transpondersuche ja auch zu 99,99% der Zeit umsonst
aufgebaut, weil grade niemand die Tür öffnen will.

Autor: ● J-A VdH ● (Firma: On The Heath) (desinfector)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mal ne Anmerkung zu den ganzen "Türöffner mit Relais"-Geschichten:

Gibt es Systeme, bei denen das Relais mit in der Sensorfläche für den
RFID Schlüssel steckt? oder doch zumindest recht dicht (ZU DICHT) für
Magnete erreichbar ist?

wenn ja, seid Ihr Euch bewusst, dass man das dann mit einem starken Nd
Magnet ganz locker umgehen kann?

ich kann selbst den Türsummer an einer gewissen Tür eines hiesigen
Hochhauses mit einem Magnet aktivieren. Aus einer dickeren Festplatte
ausgebaut, der Magnet ist ca 1cm dick.

wenn ich mir das ganz obige Bild so anschaue, wird mir im Grunde
schlecht,
was sich da so an die Türen gabastelt wird.

: Bearbeitet durch User
Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jürgen D. schrieb:

> Oder ein kleines Reedrelais. Wenn man sich da über den Verbrauch
> Gedanken machen muß ist das keine Anwendung für RFID.
> Da wird das Feld zur Transpondersuche ja auch zu 99,99% der Zeit umsonst
> aufgebaut, weil grade niemand die Tür öffnen will.

Kommt etwas auf die Leistung an: wenn der A-Öffner ständig 12W
verbraucht (vielleicht ist das so, weil ein Elektromagnet gegen eine
Feder ziehen muß), dann ist das eine andere Größenordnung als die
Transpondersuche. Zumal ich die Transpondersuche auch nur dann
anschalten muß, wenn ein Knopf gedrückt ist (siehe oben).

Peter

Autor: Jürgen D. (poster)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Natürlich gibt es Leseeinheiten die das Relais direkt mit verbaut haben.
Ich verkaufe auch solche. Die sind aber nicht für Sicherheitsanwendungen
gedacht.
Egal ob das jetzt, Magnetkarte, Chipkarte oder Pincodetastaturen sind,
die eigentliche Auswertreinheit, die entscheiden ob man Zugang bekommt,
gehört immer in den abgesicherten Bereich!

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
☞ J-A von der H. schrieb:

> Gibt es Systeme, bei denen das Relais mit in der Sensorfläche für den
> RFID Schlüssel steckt? oder doch zumindest recht dicht (ZU DICHT) für
> Magnete erreichbar ist?
>
> wenn ja, seid Ihr Euch bewusst, dass man das dann mit einem starken Nd
> Magnet ganz locker umgehen kann?

Bei diesem System von Stefan, sollte nur die Antenne (und vielleicht
eine LED) draußen sein. Der Rest ist drinnen.

Peter

Autor: Jürgen D. (poster)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter M. schrieb:
> wenn der A-Öffner ständig 12W
> verbraucht (vielleicht ist das so

Das währe natürlich schlecht, so ein Öffner hätte da auch nichts zu
suchen.
Bei 12W Dauerleistung würde der aber schon recht warm werden.
Aus dem Datenblatt konnte ich jetzt nicht erkennen was de Öffner braucht
wenn er offen bleibt.
Vielleicht kann ja der Besitzer dieses Öffners mal was dazu sagen.

Autor: ● J-A VdH ● (Firma: On The Heath) (desinfector)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nur wenn man möglicherweise auch noch den Riegel per Magnet bewegen
kann,
ist die beste "Im Abgesicherten Bereich" Montage völlig nutzlos.

da ist mir ein normaler
-verzeihung... old school Schlüssel aber noch 10 mal lieber.

schreib in ein Ebay-Angebot am besten noch "Bin ich im Urlaub"
oder poste es gleich ins Fratzenbuch.

ich will ja niemandem ein Biz schlecht reden, aber man sollte doch
trotzdem immer noch mal genauer nachdenken, was moderne Technik heute
alles ermöglicht.

Erzählt ein Verkäufer das dann auch einem Käufer,
welche Systeme nicht für Sicherheitszwecke gedacht sind???

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@J-A von der Heyden

@wenn ich mir das ganz obige Bild so anschaue, wird mir im Grunde
schlecht

Genau deswegen sollte man auch nicht das erst Bild anschauen, und ohne
weiterzulesen (falsche) Annahmen treffen. Das Modul ist dazu gedacht auf
der Innenseite in eine Unterputzdose zu kommen, die RFID Antenne wird
mit einem Kabel nach außen gelegt. Das mit EM40xx Transponder kein
Hochsicherheitsbereich abgeschottet werden sollte wurde schon weiter
oben richtig festgestellt und erklärt, für eine Gartenlaube oder eine
Haustür sollte es aber völlig reichen.

Stefan

Autor: Jürgen D. (poster)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
☞ J-A von der H. schrieb:
> nur wenn man möglicherweise auch noch den Riegel per Magnet bewegen
> kann,

Wenn man so eine minderwertige Mechanik verbaut währe das auch mit einem
herkömmlichen Schloss mit Schlüssel möglich.

Das ist kein ausschließliches Problem von elektronischen Schließanlagen.

Autor: ● J-A VdH ● (Firma: On The Heath) (desinfector)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wenn man so eine minderwertige Mechanik verbaut wäre das auch mit einem
>herkömmlichen Schloss mit Schlüssel möglich.

wenn ich 2 mal den Schlüssel mechanisch umdrehe um abzuschliessen???

Autor: Minetti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Im Leerlauf, egal ob offen oder geschlossen, braucht der A-Öffner keinen
Strom. Ganz einfach daran zu erkennen, dass er auch stromlos seinen
Zustand hält.

Das Lesegerät von Stefan kann ganz wunderbar auch in 3 m Entfernung der
Antenne innen verbaut werden. Mit dem dazu passenden Magneten kann der
"Einbrecher" dann auch einfach die Tür einwerfen.

Und bevor sich jemand die Mühe macht, mit einem Faker alle möglichen IDs
durchzuprobieren bis die Tür aufgeht, kann derjenige auch gleich einer
gewinnbringenden Tätigkeit nachgehen, wird vermutlich mehr bei
rumkommen.
Zumal bei meiner Anwendung des Moduls erstmal 3 Sek Totzeit eingestellt
sind, in der die LED rot leuchtet. Erst danach wird wieder das Feld
aufgebaut und gelesen. Für den Privatbereich meiner Meinung nach
vollkommen ausreichend, da ist wichtiger, dass man besagte
A-Öffner-Türen verwendet, weil die eine entsprechende
Einbruchklassifizierung haben.

A propos Feld aufbauen. Stefans Module werden sehr heiss (also der
EM4095), wenn man sie im Dauerbetrieb fährt. (Vielleicht taugt meine
Dimensionierung ja auch nix). Ich hab daher die Software etwas angepasst
und baue nur alle 100 ms das Feld für 30 ms oder so auf (so lange, wie
man braucht, die ID zu lesen) und schalte dann wieder ab. Das senkt den
Energieverbrauch deutlich und ist noch bei weitem spontan genug, dass
man als Benutzer keine Störung empfindet.

Autor: Jürgen D. (poster)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
☞ J-A von der H. schrieb:
> wenn ich 2 mal den Schlüssel mechanisch umdrehe um abzuschliessen???

Genau das macht ein gutes Motorschloss ja auch. Da kann man nicht
einfach den Rigel bewegen.

Zusätzlich wird ein gutes elektronisches Zugangssystem sofort einen
Alarm auslösen wenn die Tür geöffnet wird ohne das es die Freigabe
erteilt hat.

Das macht ein mechanisches Schloss das mit Lockpicking geöffnet wird
nicht.

Hier das passende Werkzeug dafür:
http://shop.multipick.com/de/picksets

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielleicht ist der Funkmotor HomeTec von Asus eine Lösung. Ich müsste
nur den ganzen Funkkram ausbauen, ich brauche ja nur den Motor.

Außerdem habe ich den Motorzylinder EMZY von EVVA gefunden: sieht gut
aus, ist aber viel zu teuer (fast 500€)...

Mal sehen...

Peter

Autor: Peter M. (micropit)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Minetti schrieb:

> Im Leerlauf, egal ob offen oder geschlossen, braucht der A-Öffner keinen
> Strom. Ganz einfach daran zu erkennen, dass er auch stromlos seinen
> Zustand hält.

Wirklich? Am Telefon haben die mir gesagt, daß er ohne Strom wieder
schließt...

Wie teuer ist der A-Öffner eigentlich (so ungefähr)?

Peter

Autor: ● J-A VdH ● (Firma: On The Heath) (desinfector)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jürgen D. schrieb:
> Genau das macht ein gutes Motorschloss ja auch.

tja und wenn das Motor-Schloss am besten noch durch ein Reed-Relais
aktiviert wird, kann ein Starker Magnet das auf ziemlich weite
entfernungen aktivieren.

ich finde mechanische Schalter (normale Relais, Reeds etc) haben in dem
Bereich irgendwie nix zu suchen. Sollten das dann nicht besser MOSFETs
oder ähnliche sein?

>sofort einen Alarm auslösen(...)

ist einem 2-Minuten-Einbrecher auch egal.

beim Lockpicking gebe ich Dir recht.

Zumindest aber wenn ich zu Hause bin und von Innen den Schlüssel stecken
lasse,
kann man Lockpicken soviel wie man will da kommst Du auch dann mit einem
echten Schlüssel nicht rein. Der Zylinder dreht sich einfach nicht.
"Plötzlich steht einer am Bett" gibts so schonmal nicht.
-nächster Schwachpunkt Schiebefenster?
Ausser komplett einschlagen kommt da keiner rein. Es kann eine schwarze
Holzleiste in die Laufschiene geklappt werden, die das Ding komplett
blockiert.

ein Abwesenheitseinbruch kann man jedenfalls mit beiden Schlossvarianten
(RFID und oldschool) nicht verhindern.
Wer wirklich rein will, kommt auch rein, speziell in EFH.
Aber eben nicht so einfach innerhalb von Sekunden und dazu reichen
einfachste Hilfsmittel aus.

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es kommen ab und zu Anfragen ob es noch Leiterplatten gibt, wenn sich
ein paar Interessierte finden würde ich nochmal eine kleine Serie machen
lassen, evtl. auch eine Sammelbestellung der Spezialbauteilt (RFID IC,
Antenne).

Gruß
Stefan

Autor: NiceGuy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey ich würde gerne für mein Projekt in der Schule ein LCD Screen dazu
bauen nur habe ich leider keine Ahnung wie und wo ich den anschließen
soll?

Kann mir da jemand mit einem Schaltplan behilflich sein?

LG

niceguy

Autor: S. Seegel (energizer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf der Rückseite der Leiterplatte kommt eigentlich ein I2C EEprom
drauf, da kannst Du den Eeprom anzapfen und z.B. mit einem PCF 8574 ein
LCD anschließen.

Stefan

P.S.
Inwischen habe ich wieder Leiterplatten und Antennen weil einige noch
interessiert waren. Wer also welche haben möchte -> PM

Gruß
Stefan

Autor: Stefan S (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm, wo sind eigentlich alle hin die noch unbedingt eine Leiterplatte
haben wollten? Naja, wie gesagt, Leiterplatte, RFID Antenne und den IC
EM4095 habe ich wieder einiges hier...

Stefan

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt nun eine aktualisierte Firmware:

https://github.com/Phunkafizer/RFID_UP_MODUL

Diese unterstützt nun auch FDX-B Tiertransponder, mit dem z.B. Katzen
und Hunde gechipt sind.

Leiterplatten und Antennen habe ich immer noch einige übrig.

Gruß
Stefan

Autor: Mike J. (linuxmint_user)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan schrieb:
> Diese unterstützt nun auch FDX-B Tiertransponder, mit dem z.B. Katzen
> und Hunde gechipt sind.

Die arbeiten doch (glaube ich) auf einer etwas anderen Frequenz, also
nicht 125kHz sondern 138kHz ... und dann war das Protokoll noch etwas
anders.

Geht das mit dem EM4095 oder hast du da eine andere Hardware-Version?
(HW1 HW2 HW3 in deinem Github-Ordner)

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Mike,

die Frequenz ist kein Problem, da die Transponder den Takt aus dem Feld
ableiten. Das Protokoll ist unterschiedlich, richtig, aber das hat mit
dem EM4095 nichts zu tun. Die Rohdaten werden erst im Prozessor
dekodiert. Die HW Version bezieht sich auf die Leiterplattenversion,
welche sich im Laufe der Zeit etwas geändert hat.

Gruß
Stefan

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
