Schon seit einigen Jahren habe ich mich mit dem
Selbstbau einfacher Kurzwellenempfänger beschäftigt und darüber
auch schon mehrfach auf meinen Homepageseiten geschrieben. Unlängst stiess
ich dann auf ein verhältnismässig einfaches Konzept zum Aufbau
eines den gesamten Frequenzbereich von Längstwelle bis 30 MHz erfassenden
und dabei viele Betriebsarten ( AM, AMS, CW, USB, LSB, FM ) abdeckenden und
Stand-Alone-Betrieb erleubenden SDR-Empfängers. Ein kleines OLED-Display
dient dabei der Anzeige von Empfangsfrequenz und anderer Betriebsparameter.
Via Tastenauswahl besteht auch die Möglichkeit zur Spektrumsanzeige
und zur Darstellung eines Wasserfalldiagrams, wobei man zugegebenermassen
aber doch einige Qualitätsabstriche machen muss.
Abb.1 Gesamtansicht des Empfängeraufbaus
( zur Grossdarstellung anklicken )
Die Bedieneung des Empfängers erfolgt über einen Drehimpulsgeber
mit integrierter Taste und zwei zusätzliche Taster. Von seinem Autor
Jon Dawson wird das realisierte Konzept in [1],[2] ausführlich beschrieben.
Dazu gehört auch ein Manual [4], in dem die einzelnen möglichen
Bedienschritte erläutert sind, aber zzudem doch auch noch etwas Einarbeitung
erfordern. Kerneinheit des Empfängers ist einer der preiswert erhältlicher
Raspberry-PICO-Mikrocontroller. In ihm abgelegt werden die uf2-Betriebsfirmware
und bis zu 512 Speicherplätze, in denen sich bei Bedarf Wunschkanäle
incl. zugehöriger Betriebsparamter ablegen lassen. Wie weiter unten
noch näher zu erläutern sein wird, ist die Programmierung der verwendeten
Prozessoren extrem einfach und auch ohne besondere Vorkenntnisse schnell
durchführbar. Inzwischen gibt es von diesem Empfängerkonzept
auch bereits verschiedene Nachbauten. Genannt sei dazu z.B. dasjenige des französischen Amateurs
F4GOH, das im FUNKAMATEUR Heft Mai 2025 auf den Seiten 374-375 veröffentlicht
wurde.
Abb.1 Gesamtansicht des Empfängeraufbaus
( zur Grossdarstellung anklicken )
mögliche Erweiterungen
Das beschriebene Konzept führt zu einem eigenständigen
Empänger, für dessen Inbetriebnahme nur noch einige wenige zusätzliche
Massnahmen erforderlich sind.
Dabei kann die Spannungsversorgung z.B. über eine externe Betriebsspannung
von etwa 3,7-5V erfolgen. Ansonsten ist im einfachsten Fall auch 5V-Betrieb
über die USB-Buchse des PICO-Bausteins möglich, wobei die dabei
benötigte Betriebsenergie beispielsweise von einem externen Power-Block
kommen kann. Eine Versorgung aus einem der handelsüblichen USB-Ladenetzteile
kann dagegen nicht empfohlen werden, da das in der Regel mit erheblichen
zusätzlichen Empfangsstörungen verbunden ist. Die verfügbare
Lautstärke ist im Normalfall ausreichend für einen am Tonausgang
angeschlossenen Standard-Ohrhörer.
Ansonsten bietet sich auch die Möglichkeit zur Verwendung externer Lautsprecherverstärker
an. Von grosser Bedeutung für eine möglichst gute Empfangqualität
ist die verwendete Antenne. Im vorliegenden Fall haben sich bei mir besonders
abstimmbare und ggf. auch aktive Antennenformen wie z.B. auch Loop-Anordnungen
bewährt.
Bei dem verwendeten Empfängerkonzept ist auch mit unerwünschten Nebenempfangsstellen zu rechnen. Abhilfe kann dabei durch in den Empfängereingang geschaltete zusätzliche Frequenzfilter bewirkt werden. Dabei hat hat Jon Dawson auf seiner Seite Filterlösungen beschrieben, die jeweils nur Teile möglicher Kurzwellenbereiche abdecken, sich bei Bedarf allerdings sogar selbständig gesteuert über den Prozessor schalten lassen. Ich selbst benutze an dieser Stelle allerdings lediglich einen 30 MHz-Tiefpass aus fernöstlicher Fertigung ( Abb.3 ). Damit verhindere ich bisher sehr wirkungsvoll zumindest alle vorher festgestellten Störungen, die sich z.B. durch benachbarte UKW-Rundfunksender ergeben hatten.
Abb.3 OBEN: 20dB-Breitbandvorverstärker UNTEN: 30 MHz-Tiefpassfilter
( zur Grossdarstellung anklicken )
bezogen von AliExpress
Eine merkbare Verbesserung der Empfangseigenschaften liess sich durch Einfügen eines zusätzlichen breitbandigen HF-Vorverstärkers erreichen. Auch an dieser Stelle nutzte ich wieder einfache und einer Spannung von z.B. 3-5V betreibbare und dabei ca. 20db verstärkende Versionen aus Fernost. Bei ihrer Auswahl war darauf zu achten, dass speziell auch der untere Wert des dabei abgedeckten Frequenzbereiches an den eigenen Nutzungsbedarf an/gepasstg war. Wie sich bei später durchgeführten Messungen ergab, sind die hierüber z.B. im Internet zu finden Angaben oft sehr wenig zuverlässig. So liess sich beispielsweise ein nur für den Betrieb oberhalb von 100 MHz deklarierter Vorverstärker auch noch sehr gut bis hinunter in den MW-Bereich nutzen. Zum Betrieb im Mittelwellenbereich und darunter verwende ich übrigens abstimmbare Ferritstäbe, so wie es sie z.B. von SV2CZF [11] ( Abb.4 ) gibt.
Abb.4 abstimmbarer Ferritstab für Längstwellen von 125-525 KHz von SV2CZF
( zur Grossdarstellung anklicken )
Nachbauhinweise und BauteileauswahlBei dem verwendeten Empfängerkonzept ist auch mit unerwünschten Nebenempfangsstellen zu rechnen. Abhilfe kann dabei durch in den Empfängereingang geschaltete zusätzliche Frequenzfilter bewirkt werden. Dabei hat hat Jon Dawson auf seiner Seite Filterlösungen beschrieben, die jeweils nur Teile möglicher Kurzwellenbereiche abdecken, sich bei Bedarf allerdings sogar selbständig gesteuert über den Prozessor schalten lassen. Ich selbst benutze an dieser Stelle allerdings lediglich einen 30 MHz-Tiefpass aus fernöstlicher Fertigung ( Abb.3 ). Damit verhindere ich bisher sehr wirkungsvoll zumindest alle vorher festgestellten Störungen, die sich z.B. durch benachbarte UKW-Rundfunksender ergeben hatten.
Abb.3 OBEN: 20dB-Breitbandvorverstärker UNTEN: 30 MHz-Tiefpassfilter
( zur Grossdarstellung anklicken )
bezogen von AliExpress
Eine merkbare Verbesserung der Empfangseigenschaften liess sich durch Einfügen eines zusätzlichen breitbandigen HF-Vorverstärkers erreichen. Auch an dieser Stelle nutzte ich wieder einfache und einer Spannung von z.B. 3-5V betreibbare und dabei ca. 20db verstärkende Versionen aus Fernost. Bei ihrer Auswahl war darauf zu achten, dass speziell auch der untere Wert des dabei abgedeckten Frequenzbereiches an den eigenen Nutzungsbedarf an/gepasstg war. Wie sich bei später durchgeführten Messungen ergab, sind die hierüber z.B. im Internet zu finden Angaben oft sehr wenig zuverlässig. So liess sich beispielsweise ein nur für den Betrieb oberhalb von 100 MHz deklarierter Vorverstärker auch noch sehr gut bis hinunter in den MW-Bereich nutzen. Zum Betrieb im Mittelwellenbereich und darunter verwende ich übrigens abstimmbare Ferritstäbe, so wie es sie z.B. von SV2CZF [11] ( Abb.4 ) gibt.
Abb.4 abstimmbarer Ferritstab für Längstwellen von 125-525 KHz von SV2CZF
( zur Grossdarstellung anklicken )
Nach einigen noch etwas provisorischen Probeaufbauten
entschloss ich mich zum Entwurf eines eigenen Platinenlayouts und bezog

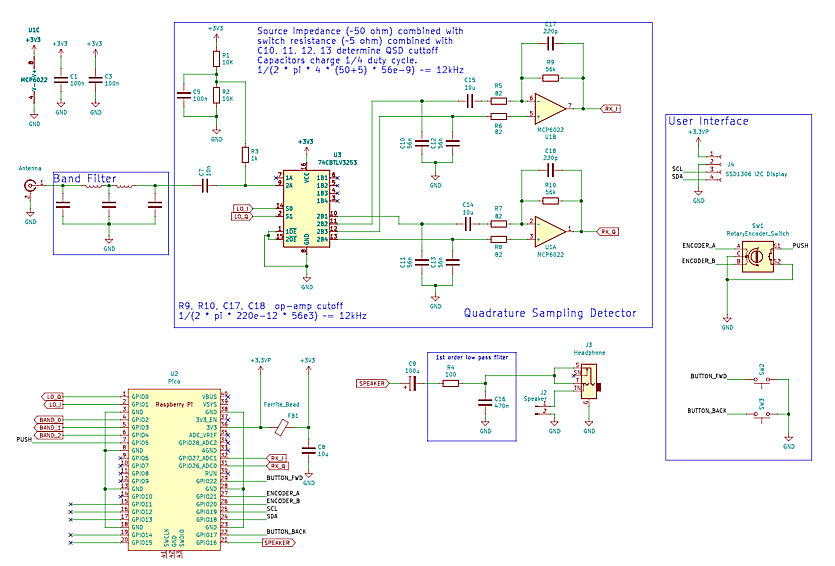

mich dabei ( mit einigen wenigen kleinen Ausnahmen ) auf das hier [10] herunterladbare
Schaltbild. Die dabei entstandene Platine entspricht zwar nicht unbedingt
höchsten professionellen Anforderungen, erfüllt meine Hobbyanforderungen
aber in ausreichender Weise. Zur Vereinfachung des Nachbaus wurde dabei
weitgehend auf die Verwendung von SMD-Bauteilen verzichtet. Lediglich für
die Schalt IC's aus den Serien xxx3253 musste eine Version im SSOP-16-Gehäuse
verwendet werden. Für mich liessen sie sich mit ihrem Pinabstand von
1,27mm gerade noch zu handeln und wurden dabei auf der Folienseite der einseitig
kaschierten Platine untergebracht ( Abb.5 ).
Abb.5 Platinenansicht von unten ( siehe den Schalt-IC auf der linken Seite )
( zur Grossdarstellung anklicken )
Die einseitig kaschierte Platine erforderte auch ein zusätzliches Einfügen mehrerer Drahtbrücken. Weiterhin wurde an einigen Stellen auf der Folienseite vorgesehen, dass sich die Leiterbahnen dort auftrennen und sich benötigte Verbindungen durch überkreuz hinzugefügte kurze Drahtbrücken alternativ auch wieder herstellen lassen. Nachdem es die OLED-Displays auch mit Pinanordnungen gibt, die sich von der im Layout gewählten unterscheiden, wurde Ähnliches auch für einige ihrer Anschlusspins vorgesehen. Ebenfalls vorgesehen sind einige Anschlusspunkte, über die sich ein bei Jon Dawson zur Grossanzeige von Spektrum- und Wasserfallanzeige vorgeschlagenes externes 2.4" OLED-Dispay ( ILI9341 ) anschliessen lässt.
Es folgen Angaben zu den von mir verwendeten etwas spezielleren Bauteilen und ggf. Angaben zu möglichen Bezugsquellen:
Abb.5 Platinenansicht von unten ( siehe den Schalt-IC auf der linken Seite )
( zur Grossdarstellung anklicken )
Die einseitig kaschierte Platine erforderte auch ein zusätzliches Einfügen mehrerer Drahtbrücken. Weiterhin wurde an einigen Stellen auf der Folienseite vorgesehen, dass sich die Leiterbahnen dort auftrennen und sich benötigte Verbindungen durch überkreuz hinzugefügte kurze Drahtbrücken alternativ auch wieder herstellen lassen. Nachdem es die OLED-Displays auch mit Pinanordnungen gibt, die sich von der im Layout gewählten unterscheiden, wurde Ähnliches auch für einige ihrer Anschlusspins vorgesehen. Ebenfalls vorgesehen sind einige Anschlusspunkte, über die sich ein bei Jon Dawson zur Grossanzeige von Spektrum- und Wasserfallanzeige vorgeschlagenes externes 2.4" OLED-Dispay ( ILI9341 ) anschliessen lässt.
Es folgen Angaben zu den von mir verwendeten etwas spezielleren Bauteilen und ggf. Angaben zu möglichen Bezugsquellen:
1x Platine: Bezug der gebohrten und verzinnten Platinen durch Dirk Ruffing, DH4YM [8]
Anm.: derzeitige Bezeichnung.: "DJ7OO_DAWSON-PICO-RX_V1" ( demnächst voraussichtlich: "DJ7OO_DAWSON-PICO-RX_V2" )
1x Schalt-IC: SN74CBT3253CDR ( Version mit 1,27mm-Pinabstand )
1x OP-Amp-IC: MCP6022 im DIL8-Gehäuse ( z.B. Fa. CONRAD [9] )
1x Raspberry-PICO: ( Anm: auch verwendbar ist die Version "PICO2", wozu über [3] auch die passende Firmwareversion verfügbar ist )
1x 0.96"-OLED-Display:
1x Drehimpulsgeber: ( z.B. Fa. REICHELT [6] )
2x Minitaster: ( z.B. Fa. REICHELT [7] )
2x 20pol. Buchsenleiste mit 5mm-Bauhöhe: zum Aufstecken von PICO ( z.B. Fa. REICHELT [5] )
Das Hochladen der Firmware in Richtung des PICO's stellt sich extrem einfach dar. Vorerst ist dazu jedoch erst einmal die unter [3] zu findende und zum verwendeten Typ des PICO's passende uf2-Firmwareversion herunterzuladen und in einen beliebigen Ordner des PC's zu kopieren. Danach sind PICO und PC via USB miteinander zu verbinden. Wenn dabei gleichzeitig auch der auf dem PICO befindliche Taster gedrückt gehalten wurde, öffnet sich auf dem PC ein virtuelles Laufwerk mit zwei darin enthaltenen Dateien ( INDEX.HTM und INFO_UF2.TXT ). Wird parallel dazu auch der Ordner mit der vorher abgelegten uf2-Firmware geöffnet, so ist diese Datei lediglich per DRAG und DROP in Richtung des erwähnten virt. Laufwerks zu kopieren. Parallel dazu wird sie dabei automatisch auch in den PICO geschrieben. Auf einem ggf. angeschlossenen OLED-Display erscheint dabei kurz darauf auch eine Startmeldung, womit sich der Empfänger als betriebsbereit meldet.
Die von Jon Dawson bereitgestellten uf2-Firmwareversionen sind bereits mit etwa 150 Memoryplätzen vorbelegt. Da
die dabei benutzen Frequenzen und Betriebsparameter nicht in allen Fällen
meinen Vorstellungen entsprachen, habe ich mich speziell mit den Möglichkeiten
zum Hinzufügen einzelner Speicherplätze eigener Wahl und auch dem
Austausch kompletter Sätze von Memoryspeichern beschäftigt und
möchte die dazu erforderlichen Vorgehensweisen hier etwas näher
beschreiben.
[1] https://101-things.readthedocs.io/en/latest/
[2] https://github.com/dawsonjon/PicoRX
[3] https://github.com/dawsonjon/PicoRX/releases
[4] https://github.com/dawsonjon/PicoRX/tree/master/user_manual
[5] https://www.reichelt.de/de/de/shop/produkt/20pol_buchsenleiste_gerade_rm_2_54-6072
Anm.: derzeitige Bezeichnung.: "DJ7OO_DAWSON-PICO-RX_V1" ( demnächst voraussichtlich: "DJ7OO_DAWSON-PICO-RX_V2" )
1x Schalt-IC: SN74CBT3253CDR ( Version mit 1,27mm-Pinabstand )
1x OP-Amp-IC: MCP6022 im DIL8-Gehäuse ( z.B. Fa. CONRAD [9] )
1x Raspberry-PICO: ( Anm: auch verwendbar ist die Version "PICO2", wozu über [3] auch die passende Firmwareversion verfügbar ist )
1x 0.96"-OLED-Display:
1x Drehimpulsgeber: ( z.B. Fa. REICHELT [6] )
2x Minitaster: ( z.B. Fa. REICHELT [7] )
2x 20pol. Buchsenleiste mit 5mm-Bauhöhe: zum Aufstecken von PICO ( z.B. Fa. REICHELT [5] )
Hochladen von uf2-Firmware in Richtung PICO
Das Hochladen der Firmware in Richtung des PICO's stellt sich extrem einfach dar. Vorerst ist dazu jedoch erst einmal die unter [3] zu findende und zum verwendeten Typ des PICO's passende uf2-Firmwareversion herunterzuladen und in einen beliebigen Ordner des PC's zu kopieren. Danach sind PICO und PC via USB miteinander zu verbinden. Wenn dabei gleichzeitig auch der auf dem PICO befindliche Taster gedrückt gehalten wurde, öffnet sich auf dem PC ein virtuelles Laufwerk mit zwei darin enthaltenen Dateien ( INDEX.HTM und INFO_UF2.TXT ). Wird parallel dazu auch der Ordner mit der vorher abgelegten uf2-Firmware geöffnet, so ist diese Datei lediglich per DRAG und DROP in Richtung des erwähnten virt. Laufwerks zu kopieren. Parallel dazu wird sie dabei automatisch auch in den PICO geschrieben. Auf einem ggf. angeschlossenen OLED-Display erscheint dabei kurz darauf auch eine Startmeldung, womit sich der Empfänger als betriebsbereit meldet.
Hinweise zur Ablage einzelner Memory-Speicherplätze oder
Überschreibung aller verfügbaren 511 Speicher
Überschreibung aller verfügbaren 511 Speicher
Belegung einzelner Speicherplätze
Bevor ein freier Speicherplatz belegt werden kann,
müssen die darin abzulegenden Werte von Frequenz, Mode ( wie z.B. AM,
CW, USB usw ) und AGC-Modus angewählt werden. Dazu sind sie in den jeweils
über die Menu-Taste wählbaren Rubriken: <Frequency>,
<Mode> und <AGC Speed> einzugeben bzw. aufzurufen ( Bei
im gleichen Arbeitsgang folgenden Eingaben zur Ablage einzelner Speicherplätze,
sind erneute Eingaben von Mode- und AGC-Parametern nicht erforderlich, wenn
es hierbei keine Änderungen gegeben hat. ). Bei den Frequenzeingaben kann mithilfe der Drehgebertaste dabei zwischen Anwahl aktueller
Cursorpositionen und gewünschter Ziffernwerte gewechselt werden. Anschliessend
ist die Rubrik <Store> anzuwählen und danach mithilfe des Drehimpulsgebers
ein gewünschter freier, derzeit auf dem Display noch mit <BLANK<
bezeichneter Speicherkanal aufzurufen. Diese Bezeichnung lässt sich
einzeln für jeden Speicherplatz durch einen Kurztext eigener Wahl überschreiben.
Dazu ist der Cursor mithilfe des Drehimpulsgebers nacheinander auf die einzelnen
Anzeigepositionen zu positionieren und ein für den gewünschten
Text benötigtes Zeichen jeweils zu überschreiben bzw. neu hinzuzufügen.
Dabei ist analog zur oben bereits beschriebenen Vorgehensweise bei Frequenzeingaben
mit der Drehgebertaste vorzugehen. Beginnen wird man dabei mit Anfruf des
<B> von <BLANK> um anschliessend fortzuschreiten. Nach Beendugung
der Texteingabe ist der Drehgeber bis zum Aufleuchten des Hintergrundes der
OK-Anzeige zu betätigen und danach kurz die mit ihm verbundene Taste
niederzudrücken, wonach der Speichervorgang beendet sein sollte.
Austausch des gesamten SpeicherbereichesHier ist der Text noch in Arbeit, aber mein Dank
gebührt schon einmal Joe G. aus dem Mikrocontrollerforum, weil er maßgeblich
geholfen hat, einige Anfangshürden zu überwinden.
