SIMetrix: HC4060 mit R/C-Oszillator - Wie zum Laufen bringen?

[Uwe B. (uwe_beis)]

Hallo zusammen,
ist das jetzt eher "Mikrocontroller und Digitale Elektronik" oder
"Analoge Elektronik und Schaltungstechnik"? Egal...

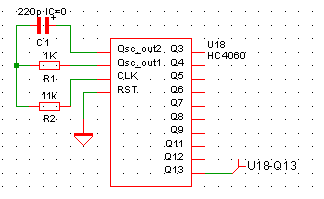

Bei der Simulation einer reinen Digitalschaltung möchte ich eine HC4060
mit ihrem R/C-Oszillator einsetzen. Aber egal, was ich versuche, ich
bekomme nur eine Fehlermeldung:

*** ERROR *** Too many analog/event-driven solution iterations
This may be due to an unstable feedback loop e.g. an oscillator
Use an "Initial Condition" to break loop during DC bias calculation

Ich würde ja einsehen, dass man eine Initial Condition (IC) für den
Kondensator vorgeben muss, das habe ich auch getan, aber es ändert
nichts. Auch nicht, die Digital-VCC und -VSS mit einer echten 5 V-Quelle
zu verbinden. Mehr fällt mir nicht ein. (Außer diesem Post.)

Das Ganze ist Teil einer größeren Digitalschaltung, die sowohl in der
Simulation mit einem Generic-Counter + Pulsgenerator als auch mit der
'4060 auf dem Steckbrett läuft, jetzt aber auch in der Simulation die
'4060 bekommen soll.

Nebenbei: Ich habe mal in LTSpice nachgesehen, dort aber gar nicht erst
die Möglichkeit gefunden, eine '4060 (oder einen anderen Zähler)
aufzurufen. In LTSpice bin ich allerdings auch kaum zuhause.

Ich weiß: Standardantworten, die überhaupt nicht helfen:
- Nimm einen µC! (Könnte ich, ist aber nicht mein Ziel.)
- Wozu simulierst du dann noch? (Weil ich es kann! Äh - bis auf die
'4060)
- Warum hier nicht die ganze Schaltung? (Weil es nichts helfen würde)
- Versuch' es mal mit einem anderen Simulator! (Habe ich - auf dem
Steckbrett)

[Matthias S. (Firma: matzetronics) (mschoeldgen)]

Im Datenblatt von Fairchild steht, das man bei Versorgung <= 5V R1 nicht
kleiner als 50k machen soll. Welcher deiner Widerstände R1 ist, kann ich
allerdings durch deine frei gewählten Bezeichnungen nicht sagen.

[Uwe B. (uwe_beis)]

Matthias S. schrieb:
> Welcher deiner Widerstände R1 ist,
Das ist auch blöd im Simulator gemacht. Im Code des Models habe ich
geforscht und meine Vermutung bestätigt bekommen, dass
Osc_out2 Pin 9
Osc_out1 Pin 10
Osc_in   Pin 11
ist. Testweise beide R auf 100k: Keine Änderung.
Im Steckbrett läuft die Schaltung mit den Werten in meiner
Simulationsschaltung.

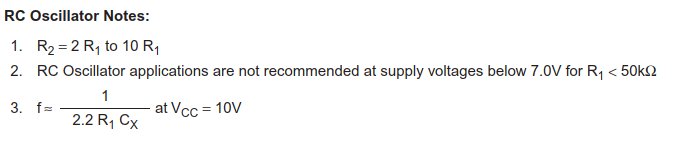

Die 50k-Empfehlung entstammt offensichtlich einem CD4060-Datenblatt
("... VDD below 7V..."). HC4060 darf sicherlich weniger. Und die
Empfehlung gilt nur dafür, dass die Formel für f nicht durch die
Ausgangsimpedanz zu zu falschen Ergebnissen führt.

[Nils S. (wall-e)]

Hallo.
In Simetrix unter "Simulator" -> "Choose Analysis" -> " Transient
Analysis" -> " Advanced Options"  den Haken bei "Miscellaneous "Skip DC
bias point" setzen.
Dann läuft die Simulation.

[Rainer W. (rawi)]

Uwe B. schrieb:
> ist das jetzt eher "Mikrocontroller und Digitale Elektronik" oder
> "Analoge Elektronik und Schaltungstechnik"? Egal...
> ...
> Aber egal, was ich versuche, ich bekomme nur eine Fehlermeldung:
> ...

Weder, noch - das ist PC-Software.

Beide von dir angesprochenen Bereiche erzeugen keine Fehlermeldungen.

scnr

[Uwe B. (uwe_beis)]

Nils S. schrieb:
> den Haken bei "Miscellaneous "Skip DC bias point" setzen.
Bingo, das klappt! Jetzt führt der Simulator auch eine analoge
Simulation aus. Die läuft erheblich langsamer, als vorher die rein
digitale.

Rainer W. schrieb:
> Weder, noch - das ist PC-Software.
Seufz - du hast ja recht. Aber ich denke mir, dass sich in diesem Forum
mehr Teilnehmer mit Simulation und darüber hinaus auch noch mit dem
wenig populären SIMetrix befassen.
