Hallo zusammen, ist es möglich, einen Graphen mit LTspice zu erstellen, dass man auf der X-Achse den Phasenwinkel statt die Zeit hat? So dass man z. B. die Spannung auf der Y-Achse hat und ein Sinus geht dort auf der X-Achse bei n*Pi (n=1,2,3...) durch 0 und die Periodenlänge ist dann entsprechend bei 2 Pi? Gruß Sarah
Auf der X-Achse kann man das standardmäßige "time" durch eigene Formeln ersetzen. Oder du nutzt die Funktion baudrate eigentlich gedacht für Augendiagramme.
Danke für die Rückmeldung. Ich versuche gerade das "time" durch andere Formeln zu ersetzen. Leider erfolglos^^ Rechtsklick auf die X-Achse und "time" durch "time*2" ersetzen funktioniert z. B. nicht.
Beitrag #7474503 wurde vom Autor gelöscht.

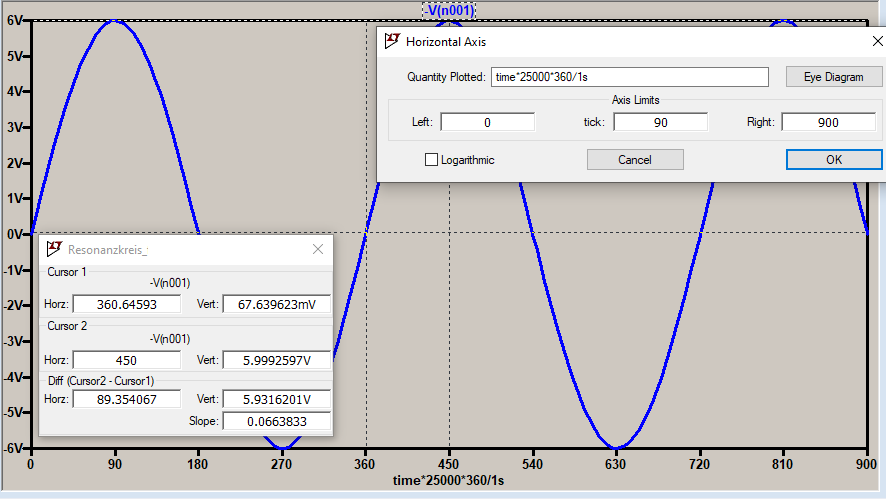

so, nochmal, Bild hoffentlich jetzt richtig... also in meinem LTspice XVII(x64) 17.0.36.0, Dec 13, 2022* auf Win10 geht es. Maus auf Achse, wird zum gelben Lineal, Rechtsklick, Formel eingeben. der 25kHz-sinus ist dann über die zur Phase skalierten Zeit aufgetragen. * sollte wohl mal ein Update machen...
:
Bearbeitet durch User

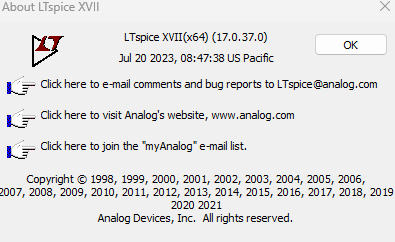

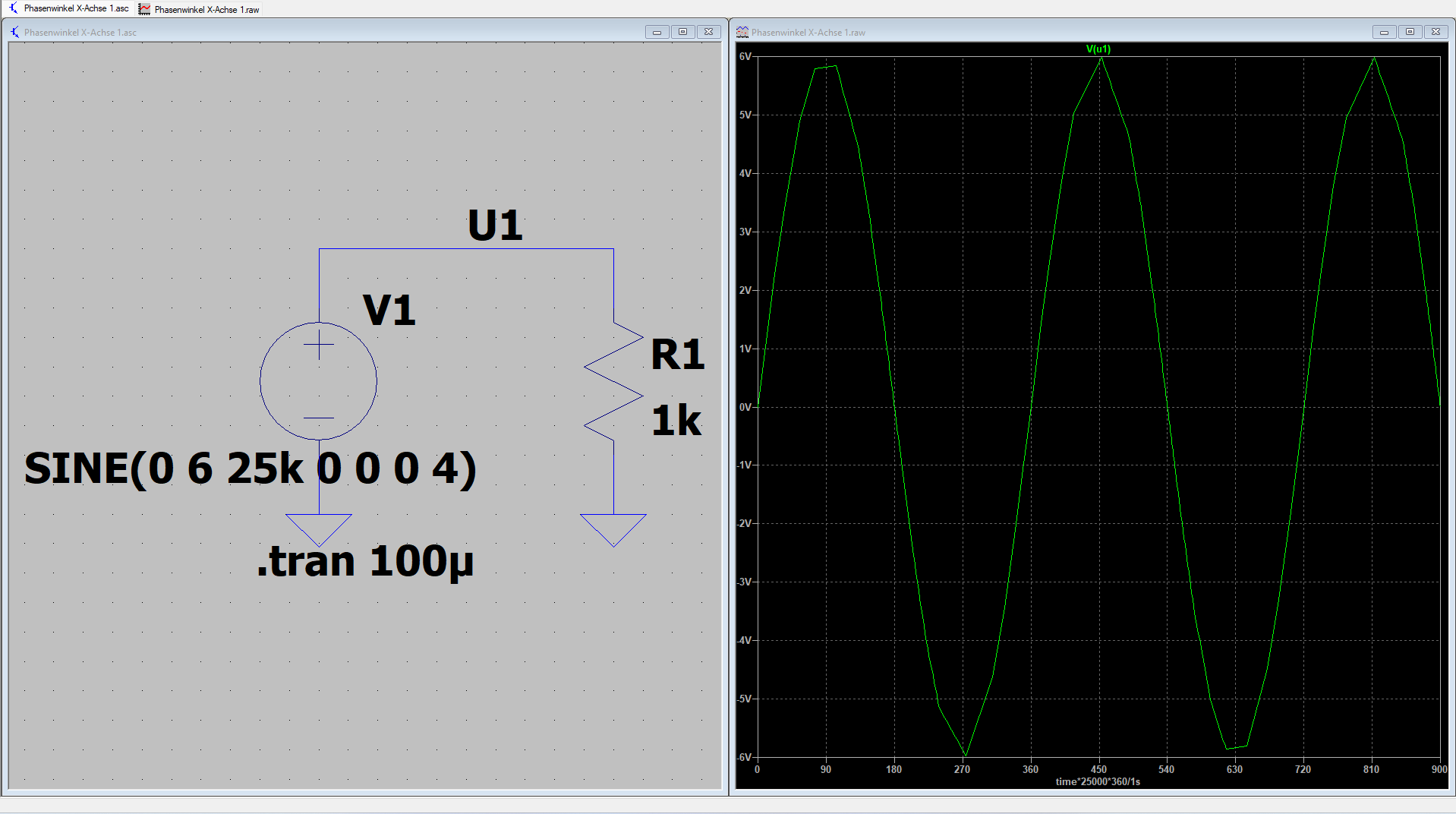

Hallo Harry, ich habe mal die Simulation ausprobiert. Bei mir sieht der Sinus etwas grob aus. Das ist mir in den letzten Jahren noch nicht so vorgekommen. Ich habe heute ein Update ausgeführt. Ich habe LTspice XVII(x64) (17.0.37.0) In den letzten Versionen sind ein paar Fehler aufgetaucht, die die Parametereingabe betreffen. Also, alles ist möglich. Mike Engelhardt fehlt einfach. PS: Nach einem Neustart sieht es wieder gut aus. Merkwürdig. mfg Klaus
:
Bearbeitet durch User
Hallo Harry, beim erneuten Start war die Zeitachse wieder auf µs eingestellt. Nachdem ich die Parameter wieder eingegeben hatte war der Sinus wieder so grob dargestellt wie zuvor. mfg Klaus
H. H. schrieb: > Klaus R. schrieb: >> Bei mir sieht der Sinus etwas grob aus. > > Maximum Timestep passend einstellen. Genau, das war es. 1µs genügt hier. mfg Klaus
Vielen Dank. Ich hatte einen Fehler gemacht bei der Eingabe der Zeit, war somit doch kein Updateproblem^^ es funktioniert nun genauso wie vorgezeigt :-)
