von Robin Tönniges

Hier stelle ich meine selbstentwickelte ATmega32-Experimentierplatine vor. Was gleich erwähnt werden sollte, ist, dass diese Platine auch mit allen anderen pinkompatiblen Typen funktioniert (warum auch nicht).

Inhaltsverzeichnis 1 Features 2 Schaltplan 3 Platinenlayout 4 Bilder der fertig bestückten Platine 4.1 Die Platine von vorne 4.2 Die Platine von hinten 5 Bezugsquellen

[Bearbeiten] Features

• Eingangsspannung von 7-20V DC
• 2x16 Zeichen Display an PORTA
• Display kann per N-FET an- und ausgeschaltet werden (kann überbrückt werden)
• JTAG Anschluss
• ISP Anschluss
• I2C Anschluss
• 8x LEDs an PORTB (abschalt- und umsteckbar mit Klingeldraht)
• 8x Taster an PORTB
• Jeder Pin des µCs ist über eine Buchsenleiste erreichbar
• 2x N-Fets an den PWM Kanälen zum Steuern von Lasten
• Quarz und Lastkapazitäten sind austauschbar
• PC Anschluss über MAX232 und Hardware UART möglich

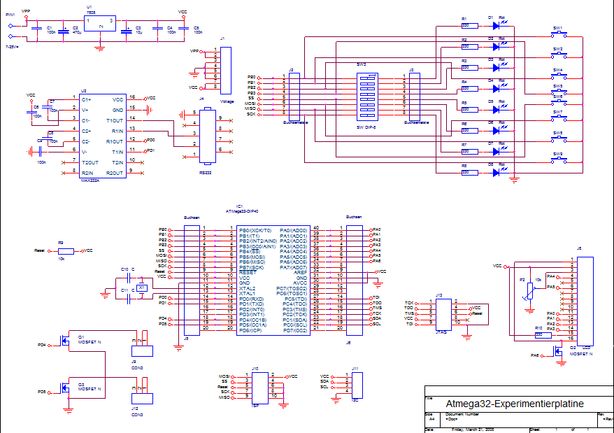

[Bearbeiten] Schaltplan

Der Schaltplan als PDF Download

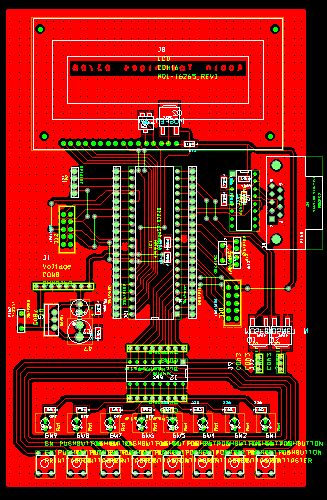

[Bearbeiten] Platinenlayout

Das Layout als PDF Download

Der Bestückungsplan als PDF Download

[Bearbeiten] Bilder der fertig bestückten Platine

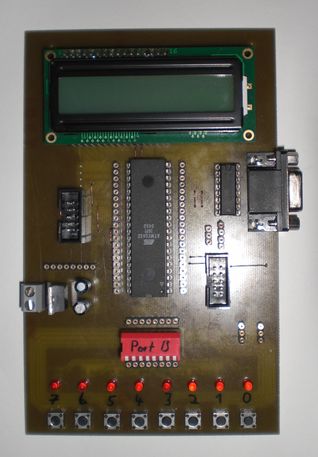

[Bearbeiten] Die Platine von vorne

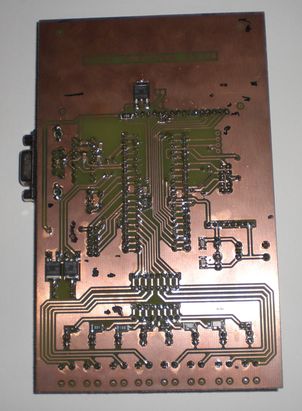

[Bearbeiten] Die Platine von hinten

[Bearbeiten] Bezugsquellen

• 2x16 Zeichen Display (Pollin)
• Die restlichen Teile (Reichelt)
