Hallo, bin gerade etwas mit dem Eagle3D Programm und POVRay am rumtesten - echt super das Programm, bin begeistert :-)) Jetzt will ich aber eine kleine Animation erstellen. Leider kann ich das Beispielboard nicht öffnen, da ich Eagle4.09 verwende. Ich habe aber in meinem Testboard im Layer 230 die Koordinaten eingegeben (also z.B. 1 4 2 20 usw.) Im POVRay Programm habe ich global_anim auf on gestellt. Wenn ich nun starte, berechnet der bei mir aber trotzdem nur ein Bild und stoppt dann. Und die erste Kameraeinstellung scheint auch nicht auf die Platine zu schauen. Vielleicht weiß hier ja jemand weiter... Danke MfG Thomas
Hi ich glaube da kann ich helfen :-) Dort wo sich die POV-Datei befindet sollte bei korrekter Eingabe der Punkte (mindestens drei) eine gleichnamige INI-Datei entstanden sein. Diese solltest du an POVRay übergeben (Bei der Windowsversion einfach den Dateinamen neben die Auflösungsauswahl schreiben) Dann sollte die gewünschte Anzahl der Bilder erstellt werden. Das du die Platine nicht siehst könnte daran liegen das du vom ersten Animationspunkt zum zweiten einen aufsteigenden Kamera-Pfad. Die Kamera blickt z.Z. tangential zu ihrem Bewegungspfad. D.h. die Kamera blickt in den Himmel. Du kannst dir den Pfad anschauen wenn du die Animationseinstellungen folgendermaßen anpasst: #declare global_anim = off; #local global_anim_showcampath = yes; In der nächsten Version wird der Blickpunkt der Kamera ebenfalls über einen Pfad bestimmbar sein und damit unabhängig vom Bewegungspfad werden. Tip: Um ein Preview der Animation zu bekommen stellst du #declare global_fast_mode = off; auf on. Dann werden nur noch Bauteile und Platine dargestellt was die Renderzeit deutlich verkürzt. Und für alle mit etwas Geduld mal ein kleines Beispiel was man damit so machen kann (10MB MPEG1) http://www.fh-furtwangen.de/~mweisser/modsmega_animation_highres.mpg Matthias
Ja, nette Sache, dieser Rundflug über die Platine :-) Das erste mal bekam ich ja schon Angst, als es durch die beiden Widerstände durchging, aber dann noch zwischen Gehäuse und Anschlußbeinchen von dem SMD-Chip, da hab ich den Atem angehalten (ob ich da wohl durchpasse, der schlankeste bin ich nicht). Sehr schön auch die spiegelglatte Oberfläche von dem 6 MHz Quarz... Gruß Ingo
Danke Matthias, habs hinbekommen :-) Echt eine super Sache. Aber es lag bei mir wohl auch noch daran, dass ich in POVRay die .ini zwar geladen hatte, aber nicht im aktuellen Fenster hatte. Wenn ich mit POVRay mal etwas weiter bin, hoffe ich auch mal ein Bauteil beisteuern zu können... NfG Thomas
"Wenn ich mit POVRay mal etwas weiter bin, hoffe ich auch mal ein Bauteil beisteuern zu können..." Du musst dafür nicht unbedingt ein Povray-Meister sein, einfach ein ähnliches Bauteil raussuchen und solange ändern bis es passt. Ich hab von Povray auch keine Ahnung und hab aus einem Kondensator den Batteriehalter mit den Akkus gemacht: http://www.ganter.at/elektronik/mikrocontroller/weckersmd.png Wobei die Feder natürlich eine Codespende von Meister-Matthias ist.
Hallo! Ich würde auch gerne eine Animation der Platine rendern lassen. Allerdings weiß ich nicht, wie ich das anstellen soll. In der Bedienungsanleitung von Eagle 3D hab ich leider nichts dazu gefunden. Wo muss ich die einzelnen Kamerapositionen angeben? Oben steht etwas von Layer 230 - was soll das denn sein? Kann mir da vielleicht jemand weiterhelfen? Viele Grüße Ralf
Wie dumm von mir ... Ich hab gar nicht bemerkt, dass es schon eine neue Version gibt ... Danke für den Hinweis! Ralf
Das klappt soweit alles wunderbar, aber leider bin ich kein multimedia-profi. Wie mache ich denn jetzt aus den Einzelbildern ein Video?
Hi wenn du die Einzelbilder als PNG vorliegen hast mußt du sie erstmal ins bmp-Format konvertieren. Dazu nimmst du z.B. nconvert um das halbwegs schnell hinzubekommen. Anschließend kannst du mit VirtualDub ein AVI aus den BMP's machen. http://perso.wanadoo.fr/pierre.g/xnview/en_nconvert.html http://www.virtualdub.org/ Matthias
@ fritz, du schreibst: ------------ "Du musst dafür nicht unbedingt ein Povray-Meister sein, einfach ein ähnliches Bauteil raussuchen und solange ändern bis es passt. Ich hab von Povray auch keine Ahnung und hab aus einem Kondensator den Batteriehalter mit den Akkus gemacht: " ------------ Das liest sich wie eine Anleitung zum Klavierspielen: " einfach nur zur richtigen Zeit die richtigen Tasten drücken. " ... ich finde dazu keinen Ansatz. Könntest du mal in 3 - 7 Zeilen die grundsätzlichen Arbeitsschritte beschreiben?
@ Fritz Ganter ... ich beginne erst mit eagle3d, klappt soweit auch schon recht schön. Mir fehlt aber aktuell eine stehende Induktivität. Evtl. bin habe ich es ja mit den Augen und übersehe etwas. Auf Deiner Wecker-Platine sind ja sehr schöne Induk. drauf. Selbst gemacht ? Kann Du mir diese zur Verfügung stellen oder mir anderweitig weiter- helfen?? Vielen Dank Gerhard
Es gibt eine Spule, steht bei den Bauteilen als "Spule" in der Beschreibung. Siehst du natürlich nur wenn du manuelle Bauteilzuordnung machst.
@ fritz, da muss ich doch auch noch mal nachfragen: ------------ "Du musst dafür nicht unbedingt ein Povray-Meister sein, einfach ein ähnliches Bauteil raussuchen und solange ändern bis es passt. Ich hab von Povray auch keine Ahnung und hab aus einem Kondensator den Batteriehalter mit den Akkus gemacht: " ------------ Aus welcher Datei suche ich den ein ähnliches Bauteil. Ist es eine der *.inc dateien. Ich mächte gerne aus nem T0 220 einen T0 22-5 machen. Ist es z.B. die transitor.inc ?? Gib mir doch mitte mal einen Anstoß. Mit dem o.a. Tut ist es auf die Schnelle auch nicht getan. Danke ! Gruss, Gerhard
Hi
$ grep -e "TO220" *.inc
transistor.inc://TO220 Gehaeuse liegend (kurz Beine bis zur Biegung)
transistor.inc:#macro TR_TO220_L2_GRND(value)
transistor.inc:#macro TR_TO220_L2(value)
transistor.inc:object{TR_TO220_L2_GRND(value)}
transistor.inc://TO220 Gehaeuse liegend
transistor.inc:#macro TR_TO220_L_GRND(value)
transistor.inc:#macro TR_TO220_L(value)
transistor.inc:object{TR_TO220_L_GRND(value)}
transistor.inc://TO220 Gehaeuse stehend
transistor.inc:#macro TR_TO220_S_GRND(value)
transistor.inc:#macro TR_TO220_S(value)
transistor.inc:object{TR_TO220_S_GRND(value)}
Dürfte wohl die transistor.inc sein :-)
Matthias
...danke ! ..und wenn jetzt noch z.B. das Makro des T0220_L_GRND kommentiert wäre, sollte es bei mir wohl auch klappen mit dem Umstricken. Naja, ist evtl. etwas viel verlangt. ?? ;-) Werde dann mal ins Tut schauen. mfg Gerhard
Hi >Wie sieht's eigentlich mit der Weiterentwicklung von eagle3D >aus? Ist im Gange. Allerdings mit etwas gebremstem Schaum da ich z.Z. ziemlich viel um die Ohren habe. Ich hoffe aber um Weihnachten herum eine neue Version zu veröffentlichen. >Meine ganzen Betatest Mails sind ja nicht beantwortet oder >berücksichtig worden und ich hab auch sonst keine infos >mehr erhalten. Also beantwortet wurden zwei von drei. Berücksichtigen konnte ich, bis auf einen kleinen Bug, keine mehr vor dem Release der 1.02 In der aktuellen Entwicklungsversion wurde aber die Idee mit dem optionalen Kamerapfad (Positions- und Blickpunkt auf zwei unterschiedlichen Splines) umgesetzt. Jeder kann gerne die Bauteile überarbeiten und anpassen. Hab ich kein Problem damit. Oberflächen sind aber generell ein Problem. Die Platinenoberfläche allein ist schon nicht so wie sie sein sollte. Ich hab da schon viel experimentiert. Mit Radiosity und area lights läßt sich da zwar viel machen aber die Renderzeiten steigen dann sehr stark an. Ich hab mal einen HQ Modus angedacht den ich evtl. auch für die nächste Version implementieren werde. Matthias
Hi Drahtmodel wird mit POVRay schwierig -> Solid Geometry Das Problem mit dem Bestückungsdruck über Bohrungen besteht weiterhin. Ich könnte das zwar beheben allerdings mach das dann das Rendern um einen Faktor 10-100! langsamer. Difference mit vielen Objekten ist übelst langsam. Bei Leiterbahnen hab ich zwar einen Ansatz der auch mehr oder weniger gut funktioniert. Die ULP schränkt einen da aber leider sehr ein da sie keinerlei komplexe Datentypen (bei eindimensionalen Array ist Schluß) unterstützt. Wie das dann ausartet kannst du so um Zeile 1,6k sehen. Strukturen wären da sehr brauchbar. Selbiges gilt für die Platinenumrisse. Das ganze würde auf das suchen von geschlossenen Polygonzügen hinauslaufen. Aber zumindest dafür gibt es eine Lösung: Platinenumrisse als geschlossenen Polygonzug zeichnen. Dann sollte es eigentlich keine falsch dargestellten Platinen geben. Matthias
Angehängte Dateien:
-
9,4 KB

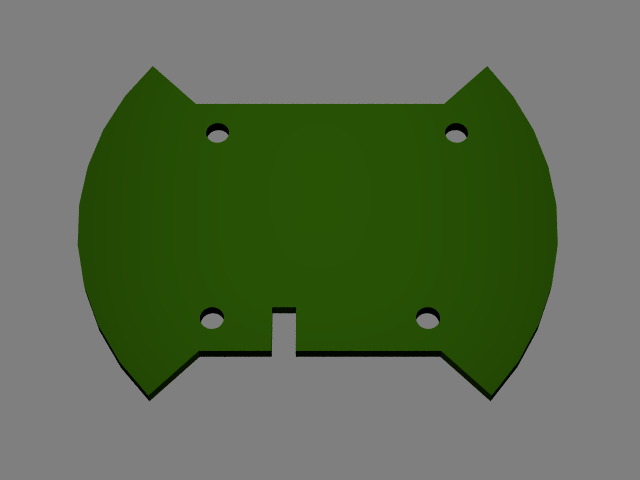

Hi der Qualitätslevel müßte dann erstmal in alle Bibliotheken usw. eingearbeitet werden. Vorsehen kann ich sowas aber mal. Dein Beispiel geht schon man muß es nur richtig in Eagle zeichnen (-> geschlossener Polygonzug). Siehe Anhang. Matthias

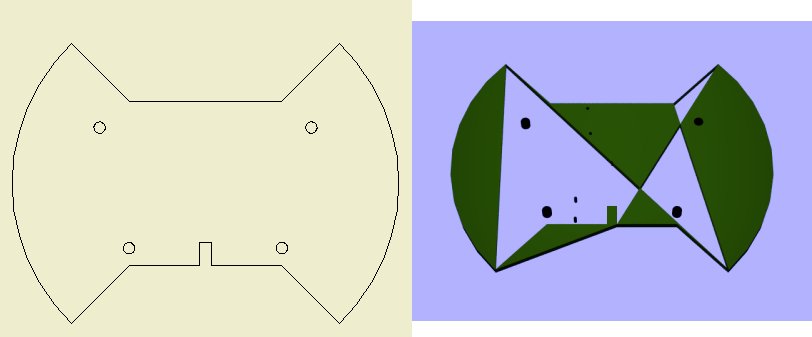

Hi es wird dir nichts nützen wenn ich dir das brd hier poste. Du mußt den Boardumriss einfach direkt aneinander zeichnen (also eine Linie an die anderen) Danach kannst du dann per split die Boardumrisse immer noch ändern. Matthias
Hi nein. Du kannst durchaus auf ARC umschalten. Nur nicht zuerst alle geraden Stücke zeichnen und dann dazwischen die ARC's setzen sondern einfach alles schön aneinander zeichnen. Wenn ich komplexere Platinenformen habe gehe ich im allgemeinen so vor das ich zuerst die Umrisse in einem anderen Layer ohne spezielle Vorgehensweise zeichne. Anschließend wirds dann nocheinmal im Layer 20 nachgezeichnet. So habe ich frei Hand beim Entwurf und kann dann im Nachhinein die Umrisse für Eagle3D problemlos erstellen. Matthias
@Matthias: Weist du schon vieleicht etwas genaueres über dein geplantes Update zur Weihnachtszeit? Wirds da was geben? Bin schon ganz gespannt drauf.
Hi über Weihnachten hab ich wieder mal etwas frei Zeit. Da wirds definitv eine neu Version geben. Spätestens im Januar 2005. Es sind ein paar neue Bauteile dazugekommen (USB-Buchsen, Transformatoren, PLCC2 LED's, SMD Widerstandarrays), ein paar neue Features (Lötzinn für DK, Kamera- und Blickpunktpfad getrennt) und diverse Bugfixes. Z.Z. implementiere ich einen anderen Algorithmus für die Erzeugung der Leiterplatte. Matthias
ich vergaß: Manuelle Zuordnungen werden jetzt dauerhahaft und Positionsunabhängig in der 3dusrpac.dat gespeichert. Matthias
Das hört sich ja super an. Freu mich drauf. Nur weiter so und auch von mir ein grosses Lob. Super Entwicklung von Dir. Gruss Der Schlumpf
Hallo,
ich habe das Projekt erst gestern im Netz entdeckt und wollte
schon einmal ein grosses Lob aussprechen, istja wirklich was
ganz wunderbares.
Ich wuerde trotzdem gern 2 Fragen stellen, hoffe dieses
stoesst nicht auf Unverstaendnis:
1) Verwendet ihr zum Erstellen der einzelnen Bauteile (Form)
irgendeinen Modeler? Gibt es einen freien Povray modeler
fuer Windows? Oder ist das alles Handarbeit?
2) ist eagle3d an eine spezielle Eagle Version gebunden?
ich benutze noch eine alte 4.01 oder so und wuerde auch
gerne dabei bleiben. Wenn ich die Doku richtig verstanden
habe, wird ja nur in kleiner groesser Version 4.1
unterschieden.
Vielen Dank schon einmal fuer euere Antworten!
Stephan
Hi
1.
Ist alles Handarbeit. Es gibt zwar Modeller die POV schreiben können
die sind aber alle Polygon-basiert. Die Eagle3D Bibliothek ist aber
(und wird es bleiben) reine CSG.
2.
>=4.08 oder >=4.10
Du kannst die Layouts aber auch mit der Freeware von 4.10 öffnen und
dann damit die nötigen Dateien erzeugen.
Matthias
Danke dir. Habe gestern alles mal durchprobiert, sieht ja wirklich fantastisch aus. Habe mal ein Bild mit 12000*8000 gerendert, das will ich mir nun auf ein Poster belichten lassen. Sieht bestimmt gut aus. Kommen in der neuen Version Bauteile hinzu? Interessant waere mal eine bibliothek fuer Roehren, mit dem spiegelnden Glas sieht es bestimmt ganz fantastisch aus. Vielleicht setze ich mich mal ran. Bis dahin...
erstmal: super programm und grossen respekt... vor allem, das du das ganze für lau anbietest... hab da folgendes prob bei der erstellung einer animation: #declare global_anim = on; #local global_anim_showcampath = yes; #declare global_fast_mode = off; erstellt er mir diverse bilder, allerdings nur einfarbige, rote bilder :( kann es an der kameraführung liegen? hab schon diverse kameraeinstellungen probiert, aber es ändert sich nix :( was mach ich denn da falsch?
Hi #declare global_anim = on; #local global_anim_showcampath = yes; Beides zusammen ist keine gute Idee. Der Animationspfad wird dann nämlich als eine Kette aus Kugeln dargestellt. Da sich die Kamera aber auf genau diesem Pfad bewegt zeigt die Kamera das nicht sehr spannende Innenleben der Kugeln :-) In der nächsten Version ist das gegeneinander verriegelt. Matthias
Hallo Stefan Brenner, wo bitte, lässt Du das Belichten? Hast Du eine Internetadresse? Ich lasse Renderbilder immer bei unsmachen, aber das ist recht teuer. ICh habe auch die eine oder andere Elektronikanimation gefertigt, allerdings alles für Firmen, daher kann ich nichts posten. Zudem arbeite ich nicht mit POV-RAY. Auf meiner Seite finden sich ein paar Demos zu Grafiken ... Hat mal jemand EAGLE-Boards mit C4D gerendert? http://home.arcor.de/juergen.schuhmacher/grafikindex.html
@Matthias Hallo Matthias wollt nur noch mal nachfragen wie weit dein EAGLE 3D update ist. Vieleicht kannst du ja schon mal den letzten Stand zum testen veröffentlichen. Gruss Jensi
Hi in Arbeit. In Zukunft werde ich wahrscheinlich eh immer einen Beta und einen Release-Stand anbieten. Ich hoffe diese Woche noch zu einem Release zu kommen. BTW: Bisher habe ich meinen Webspace von Tobias Müller gespendet bekommen. Das Problem ist jetzt das die Website aus unerfindlichen Gründen von einem Webfilter (websense falls das jemandem was sagt) gefiltert wird. Wäre also super wenn jemand etwas Webspace (~50MB) mit PHP, MySQL und etwa 4GB Traffic pro Monat für einen armen Studenten übrig hätte. Matthias
Hi Nö. Websense hat kein Problem mit der Seite wenn sie auf einem FH Rechner liegt. Da hab ich aber das Problem das PHP nur für Lehrzwecke freigeschaltet wird. Der Lehrzweck endete aber mit dem Ende des letzten Semesters -> kein PHP mehr. Es liegt wirklich an der Domain twam.info wo ich per Subdomain draufliege. Matthias
Naja, ich könnte Dir anbieten, es als Mirror auf meine Seite zu legen, wenn Dir das was hilft. Ansonsten könntest Du noch einen oder mehrere arcor accounts benutzen, um die großen files abzulegen. Arcor bietet 50MB und 1GB download. Bilder gehen sogar extra. Der eine account hält bis zu 5GB an Bildern glaube ich und das alles iust komplett kostenlos und ohne Werbung.
mal ne frage, ich hab ja gesehen das einige leute neue teile für eagle 3d gemacht haben, hat jemand ne adresse wo ich die runter laden kann??? danke, marcus
Ist das neue Update schon irgendwo verfügbar? Und hat hier keiner ne Adresse für neue Bauteile in 3d? Gruss Heinrich
Hi Sorry. Irgendwas haut mit meinem Zeitplan nicht hin. Aber es wird kommen. Ich hoffe noch im Januar. Matthias
Hi, ich habe die 1.03RC1 ausprobiert: Im 3d41.ulp muss es wohl heißen "#include 3dfunc.ulp". In 3dfunc beginnen etliche Zeilen mit #0 oder #41. Ich habe sie bei mir rauskommentiert; dann scheint's zu gehen. Bei der Parametereingabe werden die Eingaben im Tab "diverses" offensichtlich irgendwo gespeichert. Leider nicht die im Tab "Platine". Kannst Du das noch einbauen? Viele Grüße Helmut
Hi Matthias !!! Kann mich da Helmut nur anschliessen. Nach der Installation funktioniert erstmal ohne diese Änderungen gar nichts. Dann hab ich da noch ne frage zum Kamerapfad mit Blickrichtung. Ist nicht beschrieben wie es genau funktioniert. Und wo kann man denn jetzt Lötzinn einstellen, ob an oder aus? Ansonsten wie immer super Leistung von dir. Gruss Sascha
Hi es ist eben ne Mail raus mit einer neuen Version. Die sollte jetzt funktionieren. Zum Blickpunktpfad: Beschreibungspunkte die mit einem V anfangen werden für den Blickpunktpfad verwendet. Siehe die mitgelieferte modsmega.brd Ich nehm das mal als ersten Dokubug und schreibs in die Doku. Matthias
@Matthias Jetzt funktioniert soweit alles von mir getestete. Bietest du demnächst noch ne Bauteil Bibliothek für die manuelle Zuordnung(PNG Bilder) mit an, ansonsten wo und unter welchem Dateinamen muss ich die Bilder speichern, damit diese angezeigt werden. Eine Exportfunktion für die vorhanden Bauteile aus dem 3dpack wäre dann gut. Im moment mache ich das immer zu Fuss. Gruss Sascha
Hi zum Release gibt dann ein Packet Bilder oder alternativ eine Tüte voll POV-Dateien zum selber Rendern. Es sind allerdings über 700 Einzelbilder. Der Download wird etwas um die 14MB haben. Matthias
Hallo Matthias, Dein Eagle 3D ist echt super! Mache gerade die ersten Versuche damit. Allerdings kommt hier immer die Meldung, das die Seite nicht verfügbar ist, wenn ich www.matwei.de eingebe. Gibt es da irgendwelche Probleme? Kann ich die neueste Beta auch woanders runterladen? Danke, ANdreas
Hallo Leute, vielleicht kann mir einer helfen. Ich habe alles wie gewünscht eingestellt. Trotzdem werden immer genau gleich Bilder erstellt. Von einer Animation KEINE SPUR!! global_anim= ON, Drei Punkte habe ich wie beschrieben gesetzt, ini-File in obere Zeile eingetragen. Jetzt macht er 20 exakt gleiche Bilder. Auch die von mir eingestellte Kamerahöhe und Position stimmt nicht. Woran kann das liegen? Mit diesem kryptischen File komme ich nicht zurecht.... Vielen Dank im Voraus ANdreas
Hi Schick mir am besten mal die .brd-Datei. Dann kann ich mal schauen an was es liegt. Evtl. ist es auch noch ein Bug in der aktuellen Version. Matthias
Sorry, vorhin habe ich versehentlich dieses in einem falschen Thread gepostet. Daher hier noch mal: Für bestimmte Zwecke im HF-Bereich nutze ich alternative Layer, zum Beispiel Layer 101 als Alternative zu Layer 1 (Top); dies vermeidet DRC-Fehlermeldungen. Ist es möglich, dass diese in Eagle3D ebenfalls als Leiterbahnen ausgegeben werden? Ist es möglich, in einer zukünftigen Version dies als Option unter "Diverses" vorzusehen oder, noch besser, in einem .ini-File voreinzustellen? Oder kann ich die 3d41.ulp irgend wo dahin gehend ändern? Gespannt auf Antwort wartend Pepino
Hi ich kann da was machen (ULP-Änderung) Sollte auch nicht zu kompliziert sein was die Bearbeitungszeit im Rahmen hält :-) Schreib mir am besten mal ne Mail damit ich das nicht vergesse. Matthias
Hallo! Bekomme es bei einer Animation nie hin, daß sich Ausgangs- und Endpunkt der spline decken. Ich würde gerne eine Endlosfilm machen, aber das klappt nicht. Wie geht das? Gruß Klaus
hallo, ich bin jetzt (zwei jahre nach dem dieser thread eröffnet worden ist) auch auf eagle und eagle3d gestoßen. um auch wirklich nicht falsch zu machen habe ich die example datei MoDsMega.brd in eagle 4.1 geöffnet und dann über file->run das script 3d41.ulp ausgeführt, die fragen zu logos mit "kein logo" beantwortet und irgenwelche fragen zu den widerstandsringen mit ok (ich glaube die standen irgendwie auf rot) mit ok beantwortet. danach konnte ich nach ein paar sekunden ein wirkliches chickes bild bewundern, sieht echt gut aus. dann: wollte ich mir die animation generieren lassen, die punkte für die kamera waren schon auf der MoDsMega.brd eingegeben, also habe ich diese auch nicht verändert, aber in der MoDsMega.pov datei habe ich die zwei zeilen: #declare global_anim = off; #local global_anim_showcampath = no; geändert in: #declare global_anim = on; #local global_anim_showcampath = yes; wenn ich die MoDsMega.pov und die MoDsMega.ini datei mit pov-ray öffne und auf run klicke -> result: ein MoDsMega.bmp bild und sonst nichts zu sehen :(
schön sich gleich bei dem ersten zu blamieren, in die erste zeile der ini datei muss noch folgender eintrag gemacht werden: Input_File_Name=MoDsMega.pov
