Grüne Leiterplatte mit elektronischen Bauteilen
R11-1 R11-2 R11-3 R11-5 R11-6 R1- R19 C18 R20 C12 R14 C13 R12 C9 R13 R8 C4 R21 R12 C10 R13 R10 R7 R2 R17 R16 R9-3 R9-2 R9-1 R18 C15 C3 C7 U1 U4 24C02 253091H R3 Z1 8D
-

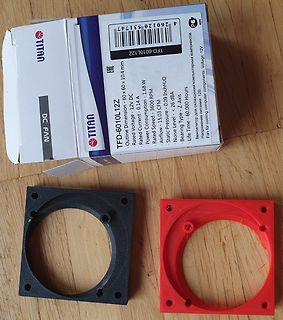

Verpackung und 3D-gedruckte Lüfterhalterungen
Rated Voltage: 12V DC Power Consumption - 0.14 A Rated Speed - 3600 RPM Static Pressure - 0.09 inchH2O Airflow - 15.03 CFM Noise Level < 26 dB Bearing Type - Z Axis Life Time - 60,000 Hours
-
Footprint Chooser in einer CAD-Software
Footprint Chooser (15334 items loaded) Apply footprint filters (R_*) Filter by pin count (2) Item Description -- Recently Used -- OptoDevice Resistor_SMD Resistor SMD 0201 (0603 Metric), square (rectangular) end terminal, I Resistor_0201_0603Metric Resistor SMD 0201 (0603 Metric), square (rectangular
-
Thread
KiCad Workflow Footprints zuweisen
die Filter limitiert wird, die beim Symbol hinterlegt sind. Außerdem wird rechts standardmäßig die 2D-Ansicht gezeigt, mit dem Button unten links kannst du außerdem noch die 3D-Ansicht einblenden.
Hallo Wulf D. Wulf D. schrieb im Beitrag #8088005: > Ok danke. Hatte mich dem Tutorial folgend aus der Device-Lib für > meine ersten Versuche bedient. Nun, man sollte schon wissen, wie es grundsätzlich
-
Thread
ESP 32 oder Nano
Plan gemacht hat: [c] a) Was hab ich? b) Was will ich? c) Wie komme theoretisch von a) nach b) d) Womit kann ich c) lösen. e) Löten f) Programmieren g) Testen h) Starte mit den gemachten Erfahrungen wieder bei a) [/c]
Sensor │ │ Stecker │ │ 1: +U │◄── I │ 2: +M │◄── ADC1 (+) │ 3: -M │◄── ADC2 (–) │ 4: -U │◄── Rückleitung └─────────────┘ Zusätzlich: - Pull-up-Widerstände (100 kΩ) von jeder
-
Blockschaltbild des PLL-Frequenzsynthesers TBB 146
TBB 146 ST A1 A0 A2 D3 D1 D0 12 9 10 11 20 1 2 Latch Control Logik UDD 6 USS 4 OSCIN 7 OSCAUS 8 Latches 5 bis 7 Teiler N 12 bit Phasendetektor B Phasendetektor A PD AUS Lock-Detektor LD 13 Latches 0 bis 1 Modulus Control Logik Latches 2 bis 4 Sinus 3 1 in Rechteck Teiler A 7 bit Teiler N 12 bit 14 15 MOD Bild 2: Blockschaltbild des PLL-Frequenzsynthesers TBB 146
-
Thread
Gummiring mit rechteckigem Querschnitt gesucht (60x40x10mm)
Je nach Anwendungszweck und Materialeigenschaft könnte auch ein 3D Druck in Frage kommen.
Elastomer-Scheiben / URWS / Polyurethan wählbar / Shore A30-A95 / mit Durchgangsbohrung / d 2-40mm / D 6-60mm / Dicke 1-10mm (URWM60-40-10) https://de.misumi-ec.com/vona2/detail/110300271450/?HissuCode=URWM60-40-10
-
Thread
mal wieder C64 und C128 EX -Port
Erweiterungen am EX-Port. Beim C64 liegen die Adressen für IO-1 ja bei ab $DE00-$DEFF und für IO-2 bei $DF00-$DFFF. Sind das beim C128 im 128 Mode die gleichen Adressen ?
$DE00 nicht ansprechen im C128 habe diese Schaltung am Port. Pin 1 von IC4 mit A0 verbunden, 2 und 3 mit A1 und A2 ,( aber es geht auch auf die Masse). Pin 6 auf +5V, und 4+5 auf I/O1.
-
Bestückte Leiterplatte eines Netzteils
C14-10uF/25V D4/H9/RM2.5 C15-10uF/25V D5/H14/RM2.5 C16, C17 1000uF D16.5/H30/RM8 C19-C29 1000uF D16.5/H30/RM8 C13-120uF/25V D6/H14/RM2.5 C12-10uF/25V D4/H9/RM2.5 C30-82uF/25V D6/H12/RM2.5 22uF 052RM9 052RM90 052RM90
-
Foto einer bestückten Leiterplatte mit Bauteilbeschriftungen
C1 - 150µ/350V D26/H32/RM10 C2 - 150µ/350V D26/H32/RM10 C4 - 470µ/25V D10/H21/RM5 C5 - 1200µ/25V D6.5/H14/RM2.5 C6 - 10µ/25V D4/H9/RM2.5 C3 - 150µ/350V D26/H32/RM10 C7 - 120µ/25V D6.5/H14/RM2.5 C8 - 10µ/25V D4/H9/RM2.5
-
Detailaufnahme einer bestückten Leiterplatte
461 405 09 LUE 25/92 MCO1438A 2-100 9267 LS401890 835 100 GN SC9 9210 0 W3226 NING KONG GA1 D1 D12 D2 D3 D5 D10 D13 D14 D15 D16 D18 D19 D20 D23 D24 D30 D32 D33 D35 D56 D60 D61 D62 D63 D64 D65 D66 D67 D68 D69 D70 D71 D72 D73 D74 D75 D76 D77 D78 D79 D80 D81 D82 D83 D84 D85 D86 D87 D88 D89 D90 D91 D92 D93 D94 D95 D96 D97 D98 D99 D100 D101 D102 D103 D104 D105 D106 D107 D108 D109 D110 D111 D112 D113 D114 D115 D116 D117 D118 D119 D120
-
Artikel
STM32
unter 2.4.5 / Seite 20 (falls der Link nicht mehr funktioniert, direkt nach isg-stm32-v18d-scr.pdf googlen kann helfen...). Thumb-2 Befehlssatz, deutlich schneller als Thumb-1 und ebenso kompakt Weniger Pins
und das bedeutet mehr Performance bei gleicher Taktfrequenz. Beim STM32F2 entfällt dieser Nachteil wohl aufgrund des ART Accelerators. Alle LPC1xxx haben 32 Bit Timer. Bei den STM32 haben das nur die STM32F2xx und STM32F4xx (2 Stück) I2S Einheit von ST hat keinen FIFO und
-
Thread
Empfelung für LiFePO4-Akku 12/12,8 Volt 6 oder 7 Ah
Allerdings würde ich mit aktivem Balancer jeder Stufe eine eigende BMS-Schutzschaltung verpassen: D.h. 4x https://www.eremit.de/p/lifepo4-1s-3-2v-schutzschaltung-bms-2-5a
Wenn die Solarzelle maximal 2...2,5 A schaffen sollte, gibt es noch die einfache Lösung den aktiven Balancer zu verwenden, der bis zu 5A "umschaufeln" kann. In dem Falle genügt ein simpler Solarlader, der bis maximal 14,4V lädt.
-
Liste integrierter Schaltungen mit Typenbezeichnungen
A MC 120 18 P MOTOROLA 1826.425 IC B T8 B 146 SIEMENS 1865.323 IC C MC 120 09 MOTOROLA 1398.393 IC D 1336.193 IC E 74 LS 08 N 1570.676 IC F 74 LS 393 P 1665.030 IC G 74 NC 08 1570.676 IC H 74 LS 393 P 1847.740 IC J TCXO 10 MHz 97 E 2.155.52-3 1878.069 IC K 74 HC 11 1630.180 IC L L 7665 PA TEXAS 1653.172
-
Thread
Energieuebertragung Handy / Vorveroeffentlichung
rumstehen hat, aber auch Fieberthermometer) Falls euch noch andere Idee einfallen erzaehlt mal davon. :-D Vanye
. Dann bin ich mal gespannt ob ich bald den Spind in meiner Sauna mit dem Handy oeffnen kann. :-D Vanye
-
Thread
NFC-Jukebox auf Basis einer bestehenden Bluetooth-Box
ist bzw. ausgeschaltet wird Gibt es aus deiner Sicht bessere Alternativen (z. B. spezielle Class-D-Verstärker, die schon ab 7–8 V gut laufen und trotzdem genug Leistung bringen)? Oder hättest du Empfehlungen für kompakte und effiziente Boost-Module 7,2 V → 12/15/19 V? Danke!
Class-D-Verstärker-ICs mit integriertem Step-Up, extra für Bluetooth-Boxen... Such mal nach (Heroic Technology) HT81696 (2×25W bei 7.2V Eingangsspannung oder 2×10W bei 3.7V) Oder (Elite Semiconductor)
-

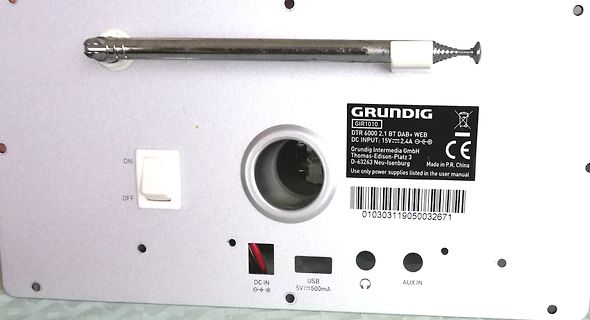

Rückseite eines Grundig Radios
GRUNDIG GIR1010 DTR 6000 2:1 DAB+ WEB DC INPUT: 15V 2.4A Grundig Intermedia GmbH Thomas-Edison-Platz 3 D-63263 Neu-Isenburg Made in P.R. China Use only power supplies listed in the user manual 010303119050032671 ON OFF DC IN 5V
-
Thread
Claude Code trifft AVR-Assembler: vom Chip in den Browser mit einem Prompt
J. S. schrieb im Beitrag #8088345: > D.h. der Product Owner baut demnächst seine SW alleine ohne Team - > provokativ formuliert. D.h. die Ingenieure gehen nach Hause. Naja, rankommen lassen. > Ich sehe die Softwareentwicklung als
Stufe in den Keller(speicher?). :-D
-

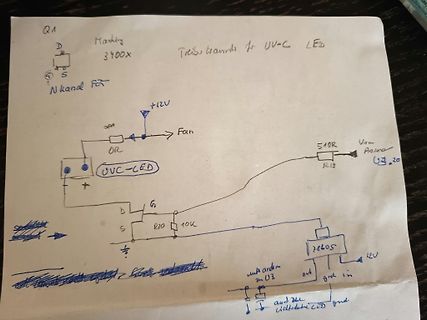

Handschriftlicher Schaltplan für UV-C LED und Lüfter
Q1 Marking 3900X Tribu transmits for UV-C LED D S N kand FOR +12V Fan OR UVC-LED 510R R19 + D S R20 10K 38605 12V out in und am 2n U3 und die cicladic LED gnd
-
Thread
ChatGPT analysiert uc.net
Ende 2015 lässt sich beispielsweise Beitrag #4.407.948 nachweisen. Zum Vergleich: Mai 2012: #2.685.696 Ende 2015: #4.407.948 Ende 2022: bereits mindestens #7.301.758 Damit ergibt sich ungefähr: 2001–2012: ≈ 2,69 Mio. Beiträge → Ø 647/Tag 2012–2015: ≈ 1,72 Mio. zusätzliche Beiträge
die ich hier so sehe. Vanye p.s: Der Source ist noch ungetestet und kann Fehler enthalten. :-D
-
Screenshot eines Magnet-Loop-Rechner-Programms
Verstärker-Eingangswiderstand 0 Ω Berechnen Ergebnisse Induktivität L 15,233 µH untere Grenzfrequenz fu (-3dB) 2,2316 kHz Verstärker-Eingangsstrom (bei f > fu) 463,99 µA/nT Magnet-Loop-Rechner Datei Loop-Parameter Loopdurchmesser 300 cm Material Cu Leiterdurchmesser 1 mm Widerstand 213,6 mΩ Windungen / Form
-
Thread
Dimmer für Hühner Vogelvoliere für 12V LED-Lichtstreifen mit ext. Zeitschaltuhr Sunset Sunrise Fade
(Kabelverschraubung BL1 IP65). Es kann auch ein EVA-Solarmodul 13,5V oder 18V über D2 an X1 Pin5+6, für extern 4s LFP LiFePo4 oder ein 3s Li-Po **Lithiumakku beide immer mit BMS** oder ein 12V Blei-Akku 10,8-14,4V (24V 21,6-28,8V) an X1 Pin1+2 angeschlossen werden. D4 R14 1k-10k sorgen
transparentem** Deckel (gibt es mit oder ohne Befestigungslaschen), dort kann man optional auch 3x LED 3-5mm D11 D12 D13 mit Vorwiderstand R13 1206 bestücken. Mit Blechschrauben 2,9x6,5 DIN7981Z kann die Platine PCB im Gehäuse fixiert werden. Die Schaltung arbeitet mit PWM ca. 1.650Hz also ca. 604us, Hühner sollen
-
Thread
Controller PLL TBB146
Ich suche 2 PLL TBB146 von Siemens.
Hauptkomponenten und Funktionsbereiche Digitale Steuerschnittstelle (oben): Pins ST, A1, A0, A2, D3, D2, D1, D0: Daten- und Adresseingänge zur Programmierung des Bausteins. Latch Control Logik: Verarbeitet die Steuersignale und leitet die Daten an die entsprechenden Speicherregister (Latches
-
Thread
Wie initialisiere ich bei XMC47 und PlatformIO die Interrupts
www.infineon.com/assets/row/public/documents/30/42/infineon-ccu4-xmc1000-xmc4000-ap32287-an-en.pdf?fileId=5546d4624e765da5014ed8dd0f4614c0
Infineon geändert. Sie war falsch initialisiert. Der Link zu Capture Comp are Unit 4 (CCU4 )A P 3 2 2 8 7 war Gold wert. Ich habe die Member auskommentiert, weil ich noch 2024 g++ verwende, der nur den Dialekt C++17 versteht. Da ist ist eine gezielte Memberinitialisierung noch nicht möglich. Herzlichen
-
CAD-Layout einer Leiterplatte mit Bauteilbeschriftung
J3 F1 U1 U3 C1 C2 C4 C5 R17 R18 RV1 D1 bis D64 4 U2 Q1 R1 R2 Q2 R3 Q3 R5 Q4 R7 Q5 R9 Q6 R11 Q7 R13 Q8 R15 R14 R16 R12 R1 R8 R4 R6 R10 R2
-
Thread
Feedback gesucht: I2C-Bussystem für LEDs, Mini-Motoren & Servos im RC-Schiff (ESP32)
. Die 2 Meter liegen noch im Rahmen.
vom ESP32 aus verlegen möchte, würde ich die > Schaltaufgaben gerne dezentral über ein Bussystem (I2C) lösen. Für Deinen Anwendungsfall würde ich eher an 1-Wire als an I2C denken.
-
Artikel
Platinenhersteller
Schnelle Angebotserstellung Preise auf Anfrage (einfach Daten per Mail senden) Großes Portfolio (1 und 2 seitige LP, Multilayer bis 24 Lagen, Flex, Starrflex, Dehnbare Leiterplatten, IMS-Leiterplatten, 3D-Leiterplatten) Fertigung in Berlin Christian Enzmann Gmbh. Hompage: Prototypen Schnelle Reaktion auf
+6,80€ Versand Richter Elektronik GmbH. Homepage: Standort: Richter Elektronik GmbH, Hünegräben 6, D-57392 Schmallenberg Fertigungstechnologie: 1-16 Lagen FR4, bis zu 210µm Kupfer, HAL, chem.Ni/Au, Chem.Zinn, IMS-Leiterplatten Standard-Lieferzeit 1-6 Lagen: ab 5 AT Express-Lieferzeit 1-6 Lagen: ab 2
-
Thread
RasPi 5 Ram?
was für meine Anwendung wichtig wäre. Die da wäre? Ansonsten, wenn Du I/Os brauchst: Odroid H2(+)/H3(+)/H4. PC-Technik, hat aber echte RS232-Ports und zwei I2Cs auf einer Stiftleiste anzubieten. Über die I2Cs kannst Du alles mögliche an externer Peripherie anbinden: IOs, ADCs/DACs, kleine Displays, etc. Bei ebay ist gerade ein H2+ im Angebot. fchk
-
Thread
Werbung, geht die Welt gerade unter?
praktisch komplett ohne Werbung verbracht weil meine Systeme grundsaetzlich alles filtern. Aber seit 2-3Tagen schafft es es jetzt Youtube zumindest innerhalb der Videos doch Werbung reinzuwerfen. (am Anfang wird noch gefiltert) Okay, klingt nach einem harten Schicksal. :-D Ist aber interessant. Was
ploetzlich labert der Killer im Film davon wie begeistert er von seiner neuen Waschmaschine ist. :-D Ich frage mich manchmal ob mal jemand ausrechnet wieviel CO2 uns die ganze Werbung und ihre Umgehung so kostet... Vanye
-
Thread
Netzteil Eingang von 110V auf 230V
Rainer D. schrieb im Beitrag #8087439: > Thomas R. schrieb: >> Vorsicht: > In diesem Fall gibt es wohl garkeinen Grund davor zu warnen. >> Aber für diesen Zweck völlig in Ordnung > Eben! Also überflüssiges
muss ich halt schlimmstenfalls ne halbe Stunde warten bis ich das Netzteil wieder verwenden kann :D
-
Nahaufnahme einer bestückten Leiterplatte
G215, X2, C239, C409, E232B, C454, R47, C464, R246, C247, R164, R163, R161, R261, 0201, 4.433619, ND2K2X, IR2W, D231B, D232A, D232B, D233B, D233C, D233D, D233E, D233F, D233G, D233H, D233I, D233J, D233K, D233L, D233M, D233N, D233P, D233Q, D233R, D233S, D233T, D233U, D233V, D233W, D233X, D233Y, D233Z, D234A, D234B, D234C, D234D, D234E, D234F, D234G, D234H, D234I, D234J, D234K, D234L, D234M, D234N, D234P, D234Q
-
Nahaufnahme einer bestückten Leiterplatte
ROJ 1992, F402A, D231B, D231A, D233A, D233B, D232A, D232B, R971, CN16, 1R2M, L24, C243, C21, 4R7, C460, C245, R246, C214, R164, R163, E232, C459, 09
-
Nahaufnahme einer bestückten Leiterplatte
FB402A, NDK2X, 4.33619, LM386, M1.2, D233A, D231B, D231A, D233B, D215A, D215B, D232A, D232B, D232C, L24, C243, R471, CN16, X2, X2B, C239, C21, C460, C245, R246, Q201, R263, 4R7, E232R, C459
-
Thread
Bau Drohne mit Kamera, minimum Setup ( Holybro S500 V2 )
VTX+Video+Transmitter&msclkid=e603c6344ee6194164ecacb12ecc43f4&aff_fcid=bb82627627bc436cbfb8a58af041d46b-1787126074145-09386-UneMJZVf&aff_fsk=UneMJZVf&aff_platform=aaf&sk=UneMJZVf&aff_trace_key=bb82627627bc436cbfb8a58af041d46b-1787126074145-09386-UneMJZVf&terminal_id=16e69d20ccda415388ca5898ec89edea&afSmartRedirect=n&gatewayAdapt=glo2deu
-
Thread
DIY 2D-Mikrofon mit 3 Elektretkapseln
bezahlbares Stereo-Mikro gesucht, dass auch etwas die Raumakustik abbildet. So entstand die Idee für ein 2D-Mikrofon, dass neben den beiden üblichen links/rechts Mikros, auch ein Mikro für den Rückraum (dass differentiell in beide Kanäle einspeist) enthält. Das Ganze ist als Tischmikro ausgelegt, kann aber
auch den rückwärtigen Raum ein. Was soll dann > noch hinzukommen? Nein, darum geht es nicht. Das 2D-Mikro soll idealerweise eine Richtcharakteristik + bzw. - 60° auf links und rechts abbilden, also wie ein normales Stereomikro und zusätzlich den rückwärtigen Bereich etwas leiser in Phasendifferenz
-
Richtdiagramm zweier Mikrofone
Richtdiagramm 2-D Mikrofon (nur linkes und rechtes Mikrofon, 0 ... -10 dB) 0°, 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 330° [dB] Mikro-Links [dB] Mikro-Rechts [dB] 0,0 -2,0 -4,0 -6,0 -8,0 -10,0
-
Polardiagramm der Richtcharakteristik von drei Mikrofonen
Richtdiagramm 2-D Mikrofon (alle Mikrofone einzeln aufgelöst 0 ... -25 dB) 0°, 30°, 60°, 90°, 120°, 150°, 180°, 210°, 240°, 270°, 300°, 330° 0,0 -10,0 -20,0 50 [dB] Mikro-Links [dB] Mikro-Rechts [dB] Mikro-Hinten [dB
-
Schaltplan einer Mikrofonvorverstärker-Schaltung
+9V, R1, R7, R15, R16, Ub, Linker Kanal, Rechter Kanal, Mikros n.a., 0,2 mV eff, 750 mV eff, max. Pegel 71,5 dB, Dynamikbereich 71,5 dB, Rauschpegel 2) -63,8 dBu, Verstärkung einstellbar +2,0 ... +25 dB, BC550C, GND, 10k, 3k3, 1n, 4k7, 680k, 30k, 1uF, 10uF, 12 dB, -6 dB
-
Thread
Sporadischer digitaler Glitch beim Abspielen von Videos und Audio auf Laptop Vector GP76
stumm oder hatten Probleme mit dem Update. Es lief am Anfang nicht ganz rund. MER musste mindestens 31 dB sein und Pegel über 40 dB. Stimmte hier nicht. ciao gustav
Rechner per Bild und Ton ausgiebt. Von der Häufigkeit variiert das stark von gar nicht bis zu alle 2 Sekunden. P. S. Ich bin auf den Fachbegriff gespannt;-)
-
Thread
Wie geht Win-COM-Kanal auswahl bei PiPico
kannst du manuell einen zuweisen, das ist der offizielle Weg. Aber das ist eben PC-spezifisch, d.h. 3 hier ist nicht unbedingt 3 da.
Datenrate von Bulk-Endpoints nutzen. Mit WinUSB braucht man dann ebenfalls keine Treiber nachinstallieren, d.h. auch keine Admin-Rechte nötig.
-
Mehrere ST Nucleo-L073RZ Mikrocontroller-Boards
NUCLEO-L073RZ, STM32, www.st.com/stm32nucleo, MB11319B, PWM/MOS/D1, PWM/D2, PWM/D3, PWM/D4, PWM/D5, PWM/D6, PWM/D7, PWM/D8, PWM/D9, PWM/D10, PWM/D11, PWM/D12, PWM/D13, PWM/D14, PWM/D15, PWM/D16, PWM/D17, PWM/D18, PWM/D19, PWM/D20, PWM/D21, PWM/D22, PWM/D23, PWM/D24, PWM/D25, PWM/D26, PWM/D27, PWM/D28, PWM/D29, PWM/D30, PWM/D31, PWM/D32, PWM/D33, PWM/D34, PWM/D35, PWM/D36, PWM/D37, PWM/D38, PWM/D39, PWM/D40, PWM/D41, PWM/D42, PWM/D43, PWM/D44, PWM/D45, PWM/D46, PWM/D47
-
Thread
SkyRC MC3000 Erfahrungen (u.a. mit Firmware 1.25)
doch eher unwichtig bei der ganzen Sache? Versuch doch mal einen Zyklus mit den NiMH oder NiCd auf D-C-D zu fahren, ob du bei dir dann 2x Werte für die Kap. bekommst, das geht bei mir nämlich nicht mit dem Verfahren. Wenn du ältere NiCd- oder NiMH-Zellen lädst oder testest, wie geht man dabei richtiger
Innenaufbau hat sich auch noch keiner dazu angesehen? Zum Arbeitsablauf der KapazitätsErgebnisse im Zyklus D-C-D kam ja noch gar nichts?
-
Nahaufnahme einer Leiterplatte mit grünem Steckverbinder
SENSE1, C1, GND, R3, 100, R8, 100, D2, C2
-
Technische Daten eines Yokogawa Netzteils
etzteil Yokogawa A1D03B Technische Daten: Eingang 100...240 V~ Ausgang 31 V-/1,6 A, 16 V-/0,5 A, 5 V-/0,5 A, 3,3 V-/2 A Maße (LxBxH): 153x140x50 mm 3,3V
-
Yokogawa A1D03B Netzteil und Datenblatt
Schaltnetzteil Yokogawa A1D03B Best.Nr. 350 434 Technische Daten: Eingang 100...240 V, Ausgang 31 V - 1,6 A, 16 V 0,5 V - 0,3 A, 3,3 V - 2 A Maße (LxBxH) 153x140x50 mm 100-240V~ 50/60Hz Max. 120W 1.3A 3.3V max. 2A GND 31V max.
