ATMega2561 Stamp Platine

Pete K. (pete77) OP 01.10.2008 15:08 #1004097

Lesenswert?

•

Hallo zusammen,

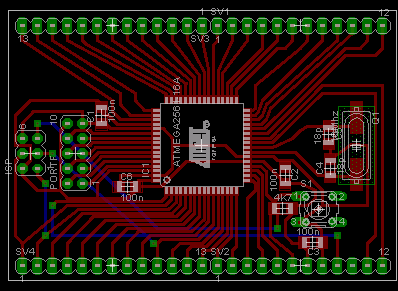

ich habe hier ein ATMega2561 Stamp Board gebastelt, allerdings gefällt
mir das Layout noch nicht so wirklich.

Ein Problem ist die einseitige Platine, aber ich wollte das selbst
ätzen.

Hat vielleicht jemand noch einen Entwurf für eine kleinere, einseitige
Platine ?

Viele Grüße,
Pete

P.S.: Ich würde auch zwei Leerplatinen kaufen, falls hier jemand
anbieten kann :-)

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Pete K. (pete77) OP 01.10.2008 15:09 #1004099

Lesenswert?

•

▲
▼

... hier noch der Schaltplan ...

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Harald F. (haraldf) 01.10.2008 19:13 #1004356

Lesenswert?

•

▲
▼

über den Analogteil solltest du noch mal drüber.

- AREF nicht fix auf VCC, sondern nur mit Blockkondensator nach AGND
- AVCC über kleine Induktivität nach VCC und ebenfalls Blocker nach AGND
- AGND an einem Punkt an GND
