Nabend!

Hab eben beim Basteln, eine alte optische Maus auseinander genommen.

Darin bildet der µC und der optische Empfänger eine Einheit.

Der Controller selbst war nicht in einem Kunstharzgehäuse wie man es
normal kennt sondern transparent und darüber eine schwarze Plastikkappe.

Ich dachte mir, ich schieß mal nen Foto davon und stell es hier mal
rein.
Da hier oft Leute auf der suche nach Lehrmaterial zum Thema µC sind.

Im originalen kann man auch ganz hauchfein die Bonddrähte erkennen.
Leider ist die Makro-Aufnahme meiner Kamera nicht so gut als das ich das
ganze in XXL-Reso zur Verfügung stellen könnte.

Aber immerhin, sein Zweck erfüllt es :)

Grüße

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du einen Scanner?
Falls ja, damit kann man auch Wunderbar Makroaufnahmen machen.

Autor: El Jefe (bastihh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stimmt! Daran hab ich nicht gedacht.

Werde ich gleich mal einscannen :)

Grüße

Autor: Gerhard (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wann bist du denn fertig? Kanns kaum erwarten und drücke die ganze Zeit
auf "Reload" ;)

Autor: El Jefe (bastihh)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

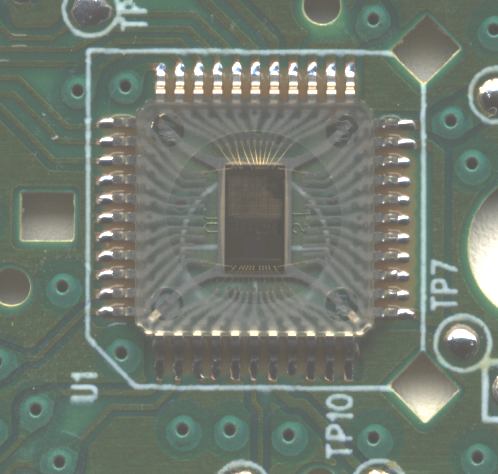

Hi
so! Nun bin ich Fertig.

Leider hat mein Scanner (Büroscanner) keine gute Auflösung aber nun
erkennt man sogar die Bonddrähte!
Grüße :)

Autor: Marco G. (stan)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht sehr schön aus :)

Sind die Leadframes (so heißen doch die Metallteile innen?) immer so
schwungvoll gebogen?
