Kennt jemand diesen MCU

[Kilo S. (kilo_s)]

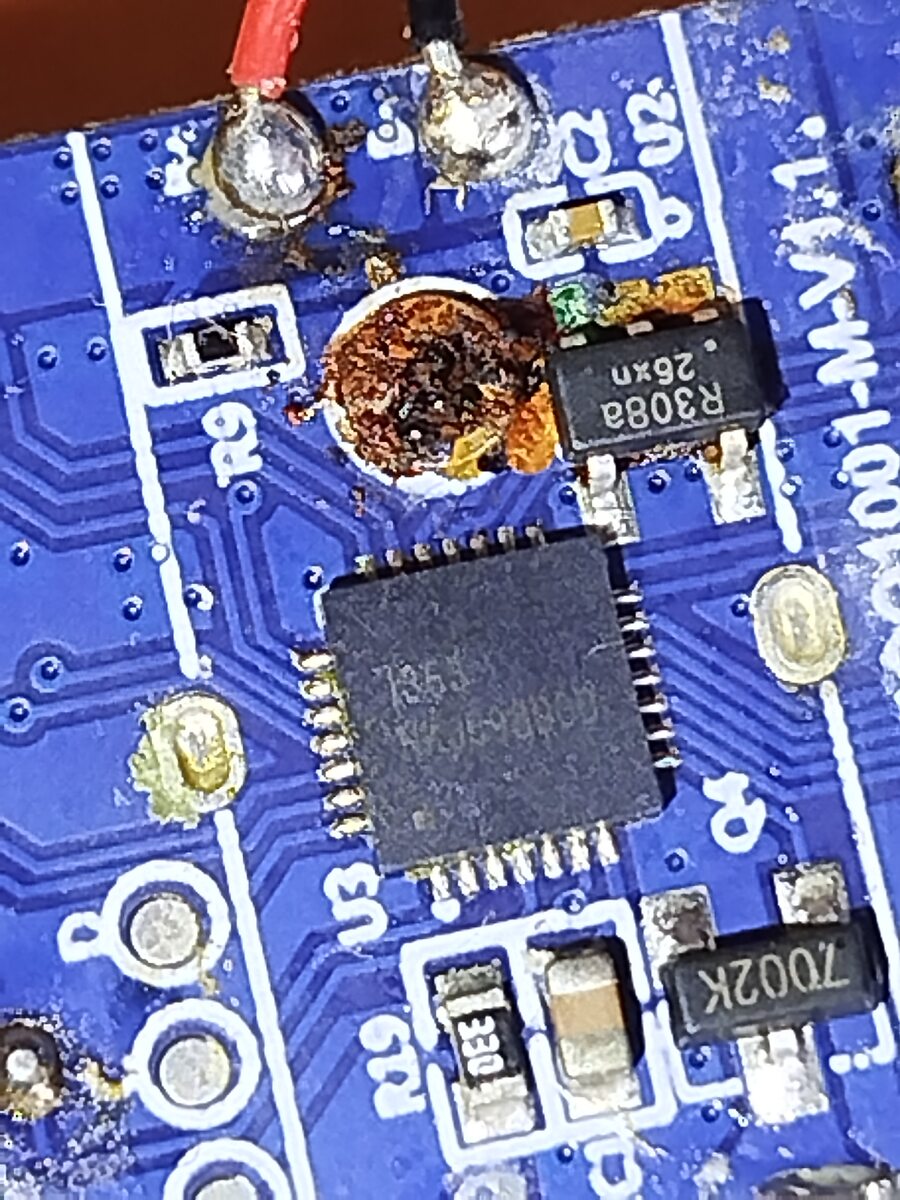

24 Pins, beschriftet mit:

1363
NKJ698000

Ich vermute ja ein Custom marking. Aber vielleicht habe ich ja Glück.

[Mark S. (voltwide)]

Wozu? An der wird es kaum liegen. Eher an den von einer ausgelaufenen
Batterie / Elko zerfressenen Leiterbahnen.

[Kilo S. (kilo_s)]

Mark S. schrieb:
> Wozu? An der wird es kaum liegen. Eher an den von einer ausgelaufenen
> Batterie / Elko zerfressenen Leiterbahnen.

Es geht nicht um eine Reparatur.

Vape Recyceln, darf gerne mehr Rum kommen als die paar Fet und der
Laderegler.

Geht um das finden des Datenblatt ob sich der Käfer nochmalig verwenden
lässt, wie so häufig bei meinen anfragen.

[Rainer W. (rawi)]

Kilo S. schrieb:
> Vape Recyceln, darf gerne mehr Rum kommen als die paar Fet und der
> Laderegler.

Was haben deine MCU und die zerfressenen Leiterbahnen mit dem Getränk
aus gekochten Zuckerrohrstielen zu tun?

[Kilo S. (kilo_s)]

Musst du anfangen wegen umgangssprachlichen Formulierungen wie "Rum
kommen" (Ausbeute steigern kann man so nun mal auch ausdrücken.) albern
zu werden?

[Rahul D. (rahul)]

Kilo S. schrieb:
> "Rum kommen"
"rumkommen" schreibt man aber (außer am Satzbeginn) klein und zusammen.

[Rainer W. (rawi)]

Kilo S. schrieb:
> Musst du anfangen wegen umgangssprachlichen Formulierungen wie "Rum
> kommen" (Ausbeute steigern kann man so nun mal auch ausdrücken.) albern
> zu werden?

Dann schreib das doch so, dass man erkennen kann, was du dir dabei
gedacht hast. "Rum" ist jedenfalls ein Substantiv und beschreibt ein
Getränk.

[Jens G. (jensig)]

Kilo S. schrieb:
> 24 Pins

Das stimmt nicht ...

[Christoph Z. (rayelec)]

Das heisst wohl eher NKJ698?0D

mach mal sauber das Ding und fotografiere mit einer Kamera, die keinen
solchen Pixelbrei erzeugt (Digitalzoom zurückstellen!)

[Torsten B. (butterbrotstern)]

>> 24 Pins
>Das stimmt nicht ...

Warum schreibst Du dann nicht, was korrekt ist?
4*7=28
Wenn links unten Pin 1 ist, dann hängt der 7,002 MHz-Quarz Q4? an den
Pins 7 und 8. An welchen Pins ist die Versorgung angeschlossen?

Wie groß ist das Gehäuse?
Was sagt KI:
Wenn das Gehäuse ein quadratisches SMD-Gehäuse (QFN / VQFN) mit 7 Pins
pro Seite ist (4 x 7 = 28 Pins), dann suchen Sie einen Mikrocontroller
im 28-VQFN Gehäuse (manchmal auch QFN-28 genannt).
Ein moderner Mikrocontroller, bei dem der Quarz (OSC1/OSC2) exakt an den
Pins 7 und 8 dieses 28-Pin QFN-Gehäuses liegt, ist der PIC18F27K42 (oder
andere Modelle der PIC18F "K42" oder "K83" Serie).
Details zum Pinout (28-Pin VQFN)
Bei diesem speziellen Gehäusetyp (6x6 mm oder 4x4 mm) ist die Belegung
oft wie folgt standardisiert:
Pin 7: OSC1 / CLKIN
Pin 8: OSC2 / CLKOUT
Pin 6: VSS (Masse) – direkt daneben, was das Routing der Kondensatoren
erleichtert.
Pin 28: VDD (Versorgung)
Passende moderne Modelle
Diese Chips nutzen die moderne PIC18-Architektur mit "Core Independent
Peripherals":
PIC18F27K42-I/ML: 128 KB Flash, 8 KB RAM, Vectored Interrupts und DMA.
Sehr leistungsstark für 8-Bit.
PIC18F25K83-I/MX: Optimiert für Automotive/Industrie mit integriertem
CAN-Bus.
PIC16F18857-I/ML: Falls Sie die etwas einfachere PIC16-Architektur
bevorzugen, aber moderne Features wie einen 10-Bit ADC mit Computation
benötigen.
Montage-Hinweis
Das 28-VQFN Gehäuse hat auf der Unterseite fast immer ein Exposed Pad
(ePad). Dieses dient der Kühlung und stabilen Masseanbindung. In den
Datenblättern der oben genannten Chips wird dringend empfohlen, dieses
Pad mit VSS (Masse) zu verlöten.

[Kilo S. (kilo_s)]

Christoph Z. schrieb:
> Das heisst wohl eher NKJ698?0

Für mich sieht das nach einer 0 aus.

Torsten B. schrieb:
> Wie groß ist das Gehäuse?

4x4mm (4,1mm laut meines Messschieber)

Da gibt's keinen externen Takt, keine Quarze oder resonatoren.

[Kilo S. (kilo_s)]

Komplette Ansicht.

[Harald K. (kirnbichler)]

Kilo S. schrieb:
> Komplette Ansicht.

Leider aber hältst Du noch die Information geheim, was das insgesamt
gewesen sein soll.

[Ralf X. (ralf0815)]

Harald K. schrieb:
> Kilo S. schrieb:
>> Komplette Ansicht.
>
> Leider aber hältst Du noch die Information geheim, was das insgesamt
> gewesen sein soll.

Gehört wohl zu einer Vape/E-Zig.

[Kilo S. (kilo_s)]

Harald K. schrieb:
> Leider aber hältst Du noch die Information geheim, was das insgesamt
> gewesen sein soll.

Schon vor zwei Tagen erwähnt...

Kilo S. schrieb:
> Vape Recyceln,

[Harald A. (embedded)]

Aufgrund des Debug-Interface tippe ich auf ARM. LCSC listet so einige
asiatische Controller im QFN28, kannst ja mal schauen, ob da etwas dabei
ist (z.B. von Artery, Giga Device, Puya, Linkosemi, WCH, etc.). Vlt.
kommt man auch weiter, indem man mal ein OpenOCD an das SWD anschließt,
ob der sich zumindest in irgendeiner Form meldet.

[Frank D. (Firma: LAPD) (frank_s634)]

Da hat doch vor einiger Zeit mal einer auf so einen Zigrattencontroller
nen Webserver draufgepackt, vielleicht mal danach suchen, war was
ARM-basiertes.

[Kilo S. (kilo_s)]

Harald A. schrieb:
> Aufgrund des Debug-Interface tippe ich auf ARM.

So einige von denen haben das Interface drauf und ließen sich per SWD
nicht identifizieren. Möglich ist es, die Bezeichnung kann aber
irreführend sein.

Harald A. schrieb:
> Vlt. kommt man auch weiter, indem man mal ein OpenOCD an das SWD
> anschließt, ob der sich zumindest in irgendeiner Form meldet.

Die Platine ist fertig, auf dem Original PCB rumflicken bis da irgendwas
läuft lohnt nicht.

Passende Adapter habe ich gerade nicht da. Das wäre noch einen Versuch
wert gewesen, wenn sie da wären und nicht bestellt werden müssten.
