"Schöne" Platine?

[Bernd F. (metallfunk)]

Es wird noch Wochen-Monate dauern, bis ich das an meiner
neuen Uhr angehe.

Aber, was spricht dagegen, die Platine sichtbar zu präsentieren?

Es wird wohl auf Lochraster hinauslaufen, aber es gibt doch so viel
Möglichkeiten.
Hier ein Beispiel aus einem Glashütter Schiffschronometer.

Habt ihr Bilder von Platinen, die einfach nur "schön" aussehen?

Die Bindung der Kabel hat auch was.

Grüße Bernd

[Al. K. (alterknacker)]

Bernd F. schrieb:
> Habt ihr Bilder von Platinen, die einfach nur "schön" aussehen?

Schönheit liegt im Auge des Betrachters...


Ich finde deine Leiterplatte z.B. nicht schon.
Muss es auch nicht, wenn sie Funktionell alles hergibt was erwartet und
benötigt wurde.

Der 81 Jährige alte knacker

[Lu (oszi45)]

Bernd F. schrieb:
> ein Beispiel aus

Aus leidiger Erfahrung würde ich sagen. Diese Leiterplatte war noch
nicht auf dem Rütteltisch. Sonst wären vermutlich einige Teile in
Resonanz gekommen und abgefallen. Ein Produkt der 70er Jahre?
Gut, dass sie bisher keiner gesehen hat. :-)

[H. H. (hhinz)]

Lu schrieb:
> Aus leidiger Erfahrung würde ich sagen. Diese Leiterplatte war noch
> nicht auf dem Rütteltisch. Sonst wären vermutlich einige Teile in
> Resonanz gekommen und abgefallen. Ein Produkt der 70er Jahre?
> Gut, dass sie bisher keiner gesehen hat. :-)

Auf hoher See gibts wenig Schlaglöcher.

[Bernd F. (metallfunk)]

Al.K.

Was würde denn eine "schöne" Platine ausmachen?
(Kommt natürlich auf den Entstehungszeitraum an).

Platinenmaterial, Layout, Anbringung der Bauteile?
Das die Funktion gegeben ist, ist natürlich kein Thema.

Einfach so, dass der erste Blick sagt: Schön gemacht.

Grüße Bernd

[Hans W. (hanswieland)]

Saubere Verarbeitung ist wichtig, das kennst du doch! Also alle Bauteile
gerade und symmetrisch ausgerichtet, die Anschlüsse mit einer Zange
rechtwinklig gebogen. Bei Widerständen der goldene Ring (falls
vorhanden) immer auf der gleichen Seite. Die Ränder der Platine glatt
schleifen, nicht daß sie wie eine ausgefranste Briefmarke aussieht.

Ich habe mal eine Lochraster Platine vor dem Bestücken auf der Oberseite
schwarz lackiert, das sah gut aus. So kamen die sorgfältig platzierten
Bauteile (und in meinem Fall viele LEDs) gut zur Geltung.

[Al. K. (alterknacker)]

Bernd F. schrieb:
> Einfach so, dass der erste Blick sagt: Schön gemacht.

Wenn das deine Einstellung ist, isses doch O.K.


Bei mir wird und wurde staunend gefragt, und das geht...

Das unsichtbare habe ich oft bei Ausstellung über Monitor gezeigt.
;-))

Der Alte

[H. H. (hhinz)]

Bernd F. schrieb:
> Es wird noch Wochen-Monate dauern, bis ich das an meiner
> neuen Uhr angehe.

Du meinst die mit den Lichtschranken am Pendel?

Wenn die Elektronik richtig retro aussehen soll, dann nur Transistoren
und ICs im Blechtöpfchen. Oder gar nur Glühtransistoren...

[Harald K. (kirnbichler)]

Al. K. schrieb:
> Bei mir wird und wurde staunend gefragt, und das geht...

Wissen wir zu Genüge. Deine Herangehensweise ist das
komplette Gegenteil von dem, was Bernd möchte.

[Al. K. (alterknacker)]

Harald K. schrieb:
> Wissen wir zu Genüge. Deine Herangehensweise ist das
> komplette Gegenteil von dem, was Bernd möchte.

Ich finde aber nicht schlechtes daran...
Jeder wie er mag....
Wo ist das Problem...

Der Alte

[Bernd F. (metallfunk)]

H. H. schrieb:
> Bernd F. schrieb:
>> Es wird noch Wochen-Monate dauern, bis ich das an meiner
>> neuen Uhr angehe.
>
> Du meinst die mit den Lichtschranken am Pendel?
>
> Wenn die Elektronik richtig retro aussehen soll, dann nur Transistoren
> und ICs im Blechtöpfchen. Oder gar nur Glühtransistoren...

Ich muß ja nicht übertreiben, aber wenn ich mir so Platinen
chinesicher SNT's ansehe: Grusel.

Dieser Klebstoff über alle Bauteile? Mag ja einen Sinn haben.
Die Bruchkanten der Platine, die Ausrichtung der Bauteile?
Das wäre so das Negativbeispiel einer "schönen" Platine.

Grüße Bernd

[Mario M. (thelonging)]

Bernd F. schrieb:
> Die Bindung der Kabel hat auch was.

Solche Kabelbäume zu binden, war damals Teil meiner Berufsausbildung.
Mit zunehmender Verbreitung schneller Digitaltechnik waren diese
hinfällig.

[Wolfgang R. (Firma: www.wolfgangrobel.de) (mikemcbike)]

Bernd F. schrieb:
> Habt ihr Bilder von Platinen, die einfach nur "schön" aussehen?

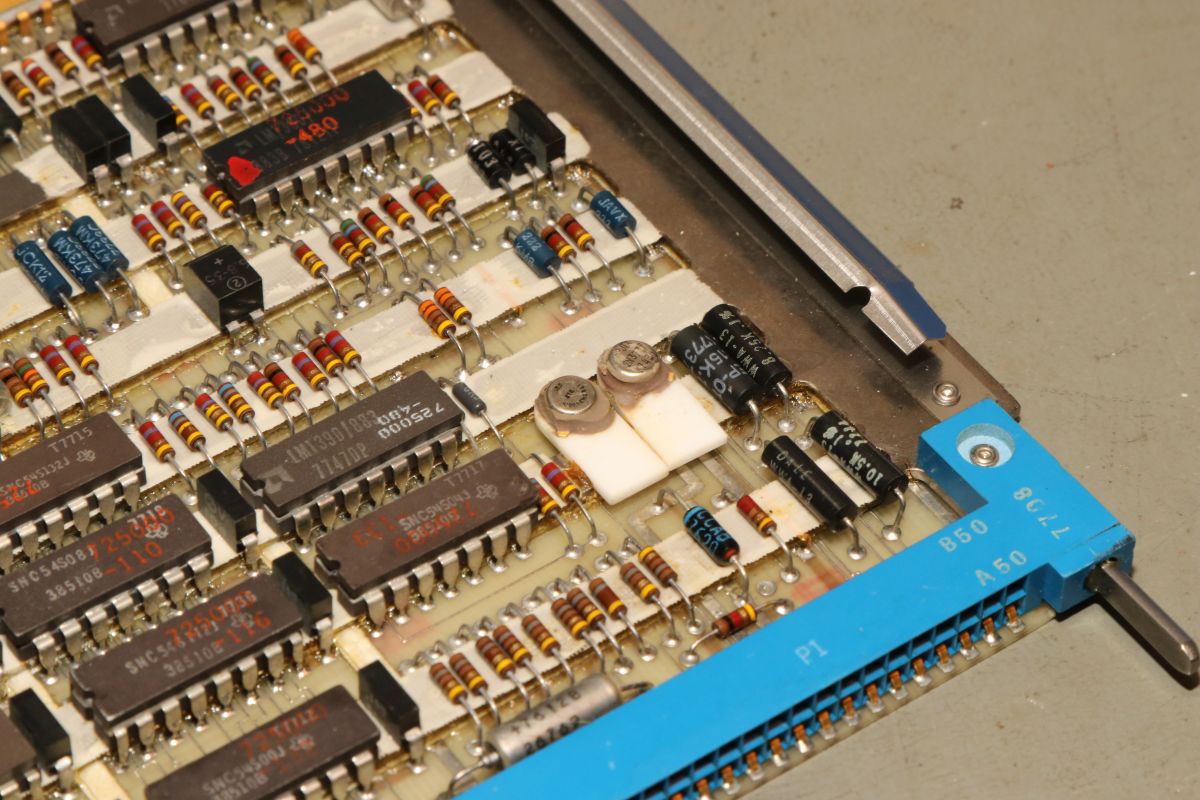

HMP 1116 - Norad Militärtechnik. Jedes IC einzeln geprüft, alle
Bausteine auf isolierten Kühlplatten montiert. Kosten haben da keine
Rolle gespielt.

https://www.wolfgangrobel.de/museum/hmp1116.htm

[H. H. (hhinz)]

Oder sowas:
https://shop.evilmadscientist.com/tinykitlist/652#

[Mark S. (voltwide)]

Bernd F. schrieb:
> Dieser Klebstoff über alle Bauteile?

Gibt die erfordliche Rüttelfestigkeit für den Transport mit Tragtieren.

[Bradward B. (Firma: Starfleet) (ltjg_boimler)]

Wang hat schöne Platinen gemacht und als Ersatzteillager für den Service
in schöne Tragekoffer gesteckt:

* https://www.oldcalculatormuseum.com/x-wang300partskit1.jpg
*
https://forum.classic-computing.de/forum/index.php?thread/37033-vorstellung-programmierbarer-tischrechner-wang-600/

Aus dem Militärbereich gibt es auch ein paar hübsche Sachen:
https://minutemanmissile.com/missileguidancesystem.html

[Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)]

Mark S. schrieb:
> für den Transport mit Tragtieren.

Soll die Uhr von Yaks auf den Himalaya gebracht werden?

[Joachim B. (jar)]

Wolfgang R. schrieb:
> HMP 1116 - Norad Militärtechnik.

aber nicht jede Lötstelle sieht gut aus, Zinnpegel variabel, einige
Anschlußdrähte mit schwarzen Kragen an der Lötstelle welche
Fernsehtechniker unter kalte Lötstelle einordnen würden, geprüft hin
oder her, man weiß die fallen irgendwann aus.

[Bernd F. (metallfunk)]

Ich sehe Technik nicht mit den Augen des Elektronikers.

Als Metallbauer und Formgestalter (Neudeutsch= Designer),
hat auch normalerweise unsichtbare Technik eine Gestaltung verdient.

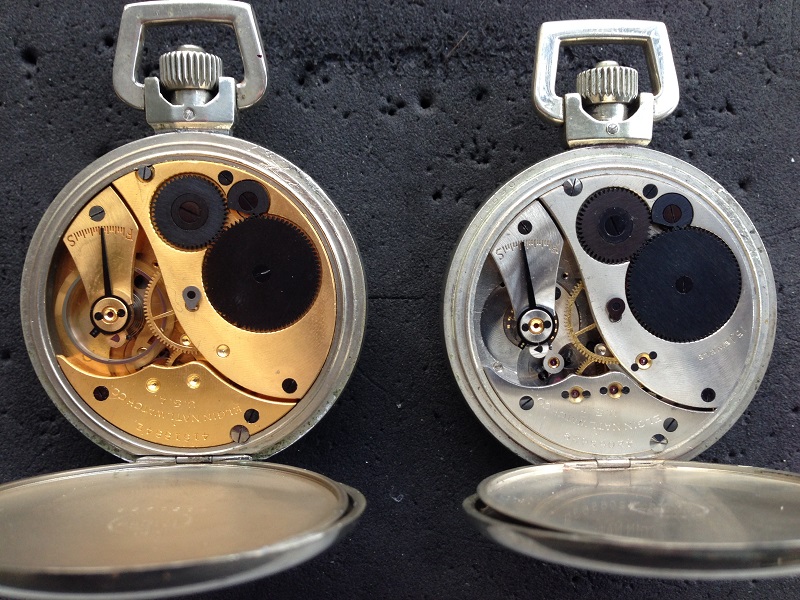

Ein Paradebeispiel sind Uhren. Im Anhang die Werke amerikanischer
Stoppuhren. Die Zifferblattseite, die nur der Uhrmacher beim
Service sieht (dazu muss das Zifferblatt abgenommen werden),
ist noch aufwändiger gemacht.

Warum? Weil es geht.

Grüße Bernd

[Gerhard O. (gerhard_)]

Bernd F. schrieb:
> Es wird noch Wochen-Monate dauern, bis ich das an meiner
> neuen Uhr angehe.
>
> Aber, was spricht dagegen, die Platine sichtbar zu präsentieren?
>
> Es wird wohl auf Lochraster hinauslaufen, aber es gibt doch so viel
> Möglichkeiten.
> Hier ein Beispiel aus einem Glashütter Schiffschronometer.
>
> Habt ihr Bilder von Platinen, die einfach nur "schön" aussehen?
>
> Die Bindung der Kabel hat auch was.
>
> Grüße Bernd

Hallo Bernd,

Willst Du Dein Marine Chronometer so ähnlich wie das von Dir gezeigte
von GH. aufbauen? In dem Fall würde eine eigener Nachbau nach diesen
Muster schon Sinn haben. In meinen Augen ist der 1970er Platinen Entwurf
durchaus stilgerecht und sehr schön konstruiert. Lass Dich nicht von
gegenwärtigen Konstruktionspraktiken beirren.

Wenn ich so etwas bauen würde, würde ich das Layout so ähnlich wie
möglich machen und wenn es gefertigt werden müsste, ohne Lötstopplack
und Bestückungsplan herstellen lassen, oder natürlich selber machen.
Eine moderne, zeitgerechte Leiterplatte passt da beim besten Willen
nicht rein.

Gruß,
Gerhard

[Frank D. (Firma: Spezialeinheit) (feuerstein7)]

Ich sehe dort viele Dinge. Die Platine, ordentlich und mit liebe gebaut,
typisch DDR. Für mein Geschmack hätte die auch etwas kleiner sein
können. Spielt eigentlich keine Rolle, ist aber so eine Macke von mir.

Diese Kabelbaum abbinderrei, hatte ich auch gemacht. Das Band hat einen
ständig die Haut aufgeschnitten, aber im Vordegrund stand die Ästhetik.
Die Mechanik, auch typisch DDR einerseits mit Liebe gemacht,
andererseits sind dort Plastikteile die auch gerne aus Messing hätten
sein können.

Ja, eine Seite in mir sagt „schön“, andererseits könnte ich mir dieses
Gerät auch rein mechanisch vorstellen. Mit einer nicht sichtbaren
Platine.

Dazu kommt noch, ich kann den Duft der Elektronik erahnen. Ist
vermutlich so ein Ossiding, der Geruch von elektrischen Geräten und der
Geruch des Intershops, den wird man nicht mehr los.

[Irgend W. (Firma: egal) (irgendwer)]

Bernd F. schrieb:
> Es wird wohl auf Lochraster hinauslaufen

Das letzte Wort was mir bei "Lochraster" einfallen würde, ist das Wort
"Schön".

Wenn überhaupt dann eine Professionell gefertigte Platine, gibt es heute
ja verhältnismäßig günstig in zig verschiedenen Farben, ganz nach
Wunsch. Eventuell kann man beim Design auch etwas mit dem
Bestückungsaufdruck spielen, der muss ja nicht stupide die
Bauteilnummern beinhalten.

Wichtig fände ich bei sowas auch die Bauteilanordnung. Die muss nicht
unbedingt funktional und zweckmäßig und auch nicht militärisch
einheitlich in reih und glied sein. Man kann da eventuell ein was zum
Thema passendes Muster  entwerfen (zur Not mit einigen Bauteilen die
garkeine Funktion haben außer gut auszusehen).

Mehradrige Kabelbäume müssen gebunden werden. Das ist ja quasi Pflicht,
selbst wenn man die nicht direkt sieht. Das war zumindest früher mal die
Meinung meiner Ausbilder:-)

Oder wenn doch unbedingt Lochraster, denn wenigstens richtig ->
https://hackaday.com/2014/12/18/wire-wrap-101/

[Hans W. (hanswieland)]

Irgend W. schrieb:
> Mehradrige Kabelbäume müssen gebunden werden

Aber nicht mit Kabelbindern, sondern mit gewachsten Schnüren.
Schließlich muss das alte Material von vor 100 Jahren ordnungsgemäß
aufgebraucht werden.

Wir mussten Elektroinstallation mit Lüsterklemmen üben. Federklemmen
galten als unzulässig, da gefährlich. Direkt nach der Ausbildung zeigten
sich meine älteren Kollegen darüber sehr irritiert.

[Bernd F. (metallfunk)]

Lochraster?
Das ist eine Platine aus der Steuerung meiner Kleindrehmaschine.
Ist nicht von mir, das war ein Ausbildungsprojekt von Siemens-
medizintechnik in Karlsruhe. (Vor 30-40 Jahren).

Grüße Bernd

[Hans-Georg L. (h-g-l)]

Mario M. schrieb:
> Bernd F. schrieb:
>> Die Bindung der Kabel hat auch was.
>
> Solche Kabelbäume zu binden, war damals Teil meiner Berufsausbildung.
> Mit zunehmender Verbreitung schneller Digitaltechnik waren diese
> hinfällig.

Mag schön aussehen. Ich habe hier ein 3 fach Netztteil da ist die
komplette Frontplatte mit starren Drähten und Schnurbindung verdrahtet.
Dadurch sind beim aufklappen Anschlüsse an 2 10-Wendelpotis abgebrochen.
Das ist wie Beton.

[Bernd F. (metallfunk)]

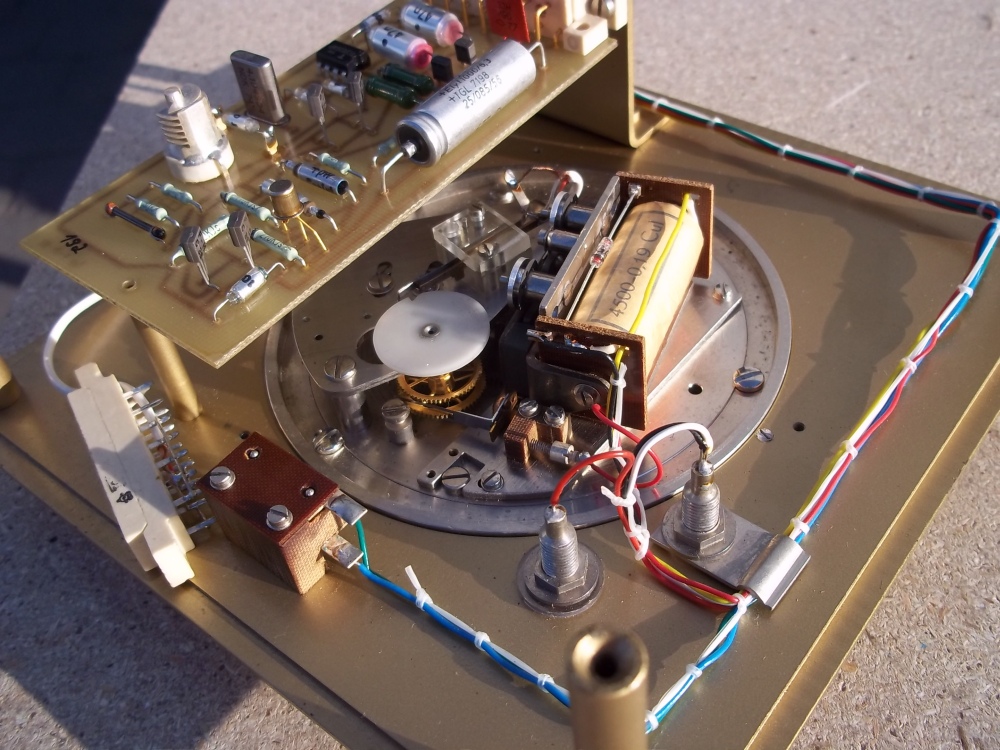

Hier ohne Elektronik:
Das ist die Rückseite eines Meßgerätes. Links ein 4-stelliges
Walzenzählwerk, rechts ein kräftiger Schaltmagnet um eine mechanische
Stoppuhr (Start-Stopp-Nullstellung) zu betätigen.

Das Zählwerk läuft nur, wenn auch die Stoppuhr läuft.

Im rechten Bereich wurden nachträglich (1950?) 2 Buchsen eingebaut,
um Fernstart zu ermöglichen, da sind die Drähte verbogen.

Sehr schön finde ich die Abwinklungen des Widerstandes.

Grüße Bernd

[H. H. (hhinz)]

Bernd F. schrieb:
> Lochraster?
> Das ist eine Platine aus der Steuerung meiner Kleindrehmaschine.
> Ist nicht von mir, das war ein Ausbildungsprojekt von Siemens-
> medizintechnik in Karlsruhe. (Vor 30-40 Jahren).

Siemens sieht man schon an der Teilenummer der Platine, verkauft wurden
die nicht, waren nur für interne Zwecke.

Schön ist für mich anders, aber ordentlich ist das schon.

[Hans-Georg L. (h-g-l)]

Bernd F. schrieb:
> Lochraster?
> Das ist eine Platine aus der Steuerung meiner Kleindrehmaschine.
> Ist nicht von mir, das war ein Ausbildungsprojekt von Siemens-
> medizintechnik in Karlsruhe. (Vor 30-40 Jahren).
>
> Grüße Bernd

Bei Lochraster würde ich nur die Bestückungsseite sichtbar machen und
eine Folie oder Papier vor dem Bestücken drauf kleben, so sieht man die
unbestückten Löcher nicht. Eine andere Möglichkeit wären Lötleisten, wie
in alten Röhrenverstärkern.

[Bernd F. (metallfunk)]

Gibt es eigentlich noch Platinenmaterial, das fast klar ist?

Ich kann mich dumpf erinnern, sowas mal gesehen zu haben.

Also nicht nur milchig transparent, sondern fast klar.

Grüße Bernd

[H. H. (hhinz)]

Bernd F. schrieb:
> Also nicht nur milchig transparent, sondern fast klar.

Klar gibts Polyimid, aber farblos ist das nicht. Ich hab vor vielen
Jahren Platinen aus Glas gefertigt, doppelseitig mit
Durchkontaktierungen, aber das war nicht kommerziell.

[Bernd F. (metallfunk)]

H. H. schrieb:
> Bernd F. schrieb:
>> Also nicht nur milchig transparent, sondern fast klar.
>
> Klar gibts Polyimid, aber farblos ist das nicht. Ich hab vor vielen
> Jahren Platinen aus Glas gefertigt, doppelseitig mit
> Durchkontaktierungen, aber das war nicht kommerziell.

Hinz, zufällig ein Foto (Ausschnitt) davon greifbar?

Mir ist völlig klar, dass "Schönmachen" sich im gewerblichen Bereich
nie lohnen würde. Billig produzieren und wegwerfen ist da angesagt.

In meinem Beruf habe ich Metallbau in der Luxusklasse gemacht.
Teuerer als Andere, aber deutlich besser. Also immer mit der
Vorgabe: Ist das handwerklich und ästhetisch wirklich das Optimum?

Meine Mitarbeiter waren natürlich manchmal genervt, haben dann aber
diese Arbeitsweise übernommen. Da sah dann jede Schweißnaht aus,
wie aus dem Werbefilm.

Das ist natürlich auch eine Art Teufelskreis. Du wirst wegen einem
minimalen Kratzer angepienzt, der sonst völlig egal wäre.

Grüße Bernd

[Harald K. (kirnbichler)]

Hans-Georg L. schrieb:
> Bei Lochraster würde ich nur die Bestückungsseite sichtbar machen und
> eine Folie oder Papier vor dem Bestücken drauf kleben, so sieht man die
> unbestückten Löcher nicht.

Als ich bei Siemens mal 'ne Lehre machte, verwendeten die dort
ungebohrte Lochrasterplatinen. Mit Draht und Zinn formte man die
benötigten Leiterbahnen und bohrte dann nur dort, wo nötig. Danach wurde
die Platine bestückt.

So eine Platine sah dann von der Bestückungsseite schon sehr
professionell aus - mit der Einschränkung, daß das natürlich nur
Hartpapier (Pertinax) war.

[H. H. (hhinz)]

Bernd F. schrieb:
> H. H. schrieb:
>> Klar gibts Polyimid, aber farblos ist das nicht. Ich hab vor vielen
>> Jahren Platinen aus Glas gefertigt, doppelseitig mit
>> Durchkontaktierungen, aber das war nicht kommerziell.
>
> Hinz, zufällig ein Foto (Ausschnitt) davon greifbar?

Leider nicht mehr, aber glaub mir, der Aufwand war enorm. Das war damals
nur eine Machbarkeitsstudie, die HF-Fritzen hatten nach Material
gefragt, das für mehr als einige GHz taugt. Heute gibts dafür Material,
das wesentlich einfacher zu verarbeiten ist.

[Mani W. (e-doc)]

Im Prüfgerätebau bei E-Schrack haben wir sehr viele Lochrasterplatinen
100m x 160 mit gut 20 ICs mit 14/16 und mehr Pins auf Präzisionssockeln
und mit lötbarem Kupferlackdraht hergestellt...

Den Draht gab es in mehreren Farben und der wurde nicht kreuz und
quer verlegt, sondern schön waagrecht und senkrecht, da hat auch
die Unterseite schön ausgesehen...

Die Wachsschnur habe ich heute noch...

[Jörg R. (solar77)]

Bernd F. schrieb:
> Gibt es eigentlich noch Platinenmaterial, das fast klar ist?

https://youtube.com/shorts/PEEd6ouk0Yc?

https://jlcpcb.com/news/launch-transparent-fpc

[Jörg R. (solar77)]

Mani W. schrieb:
> Im Prüfgerätebau bei E-Schrack haben wir sehr viele
> Lochrasterplatinen
> 100m x 160 mit gut 20 ICs mit 14/16 und mehr Pins auf Präzisionssockeln
> und mit lötbarem Kupferlackdraht hergestellt...

Wir hatten ja damals nix..;-)

> Die Wachsschnur habe ich heute noch...

Ich auch..und ich plane sie noch zu verwenden.

[Mani W. (e-doc)]

Mani W. schrieb:
> Die Wachsschnur habe ich heute noch...

Jörg R. schrieb:
> Ich auch..und ich plane sie noch zu verwenden.

Im Garten lässt sich die Wachsschnur gut verwenden...

[Gerhard O. (gerhard_)]

Moin,

Es bereitet mir diebisches Vergnügen, darauf hinzuweisen, daß technische
Schönheit oft der praktischen Notwendigkeit weichen muß. Erschwerend
kommt dazu, daß der Begriff "Aufbau-Schönheit" subjektive
Voreingenommenheit beinhaltet.

Der HF-Ingenieur weiß, daß seine HF-Verdrahtung nicht nur aus einfachen
Drahtverbindungen besteht, sondern, daß alle Komponenten und
Verbindungen von Parasiten befallen sind. Parasiten wie Induktivität,
Kapazizät, Material bedingte Verluste, Signal Laufzeiten, Impedanz der
Verbindungen und Einiges mehr.

So versucht er die Umsetzung so effizient wie möglich durchzuführen. Die
vermeintliche Schönheit muß also der Zweckmäßigkeit weichen, unter
Berücksichtigung aller dieser Faktoren. Er verbindet so weit wie möglich
mit den Komponentenkörpern anstatt mit langen Drähten, um unerwünschte
Induktivitäten tunlichst zu vermeiden wo sie nicht hingehören.

Wenn du also dem HF-Ingenieur mit deinen Kabelbäumen, rechtwinklige
Verdrahtung und Formungen imponieren willst, lacht er dich einfach aus.
Mensch, wo kommst Du den her, meint er. Wir verdrahten alles so direkt
wie möglich, mit kürzesten Verbindungen, SMD Komponenten,
HF-Komponenten. Ein extra cm Draht kann manchmal alles verderben und
Verstärker mit GHz Frequenzen schwingen lassen - alles schon
vorgekommen.

Was das Obige illustrieren soll, daß jedes "Elektro-Milieu" seine
eigenen Traditionen hat und bestimmte Ansprüche stellt. Wer sich z.B.
das Leiterplatten Layout früherer HP oder/ und auch RS kritisch
betrachte, wir auch dort von seinem Standpunkt Haare in der Suppe
finden. Designer sind alle Individualisten. Trotz gründlicher Schulung
entwickeln sich charakteristische Eigenheiten; nicht zuletzt prägen auch
die benutzen Werkzeuge ihre Form auf. Die LP CAD Werkzeuge von 1980 RS
waren auch herstellerbedingt "Individuell". In einigen Geräten der 80er
Jahre wiesen viele ihrer Leiterplatten vollkommen eckiges Layout auf.
Bekanntlich hat das gravierende HF-Nachteile und bzgl. der EMC. HP
Messgeräte der 70er Jahre sahen oft nach Bishopstreifen Layout aus und
oft gar nicht so schön wie man eigentlich meinen sollte. Aber die
Bauqualität war sagenhaft - und darauf kommt es letzen Endes an, nicht
wahr? Das Glashütte Layout mag nicht allen imponieren, war aber
zweckmässig.

Was mich betrifft halte ich mich lieber aus dieser Thread Frage heraus.


Grüsse,
Gerhard

[Al. K. (alterknacker)]

Mani W. schrieb:
> Im Prüfgerätebau bei E-Schrack haben wir sehr viele Lochrasterplatinen
> 100m x 160 mit gut 20 ICs mit 14/16 und mehr Pins auf Präzisionssockeln
> und mit lötbarem Kupferlackdraht hergestellt...

Wo habt ihr damals gelebt, in einen fremden Land....

;--))

Der Alte

[Gerhard O. (gerhard_)]

Al. K. schrieb:
> Mani W. schrieb:
>> Im Prüfgerätebau bei E-Schrack haben wir sehr viele Lochrasterplatinen
>> 100m x 160 mit gut 20 ICs mit 14/16 und mehr Pins auf Präzisionssockeln
>> und mit lötbarem Kupferlackdraht hergestellt...
>
> Wo habt ihr damals gelebt, in einen fremden Land....
>
> ;--))
>
> Der Alte

Ja - in Österreich!

Duck und weg;-)

[Mani W. (e-doc)]

Al. K. schrieb:
> Wo habt ihr damals gelebt, in einen fremden Land....

Für Dich vielleicht fern, Wien in Österreich...

[Mani W. (e-doc)]

Gerhard O. schrieb:
> Wenn du also dem HF-Ingenieur mit deinen Kabelbäumen, rechtwinklige
> Verdrahtung und Formungen imponieren willst, lacht er dich einfach aus.

Logo!

Gerhard O. schrieb:
> Ein extra cm Draht kann manchmal alles verderben

Auch logo!

[Gerhard O. (gerhard_)]

Mani W. schrieb:
> Gerhard O. schrieb:
>> Wenn du also dem HF-Ingenieur mit deinen Kabelbäumen, rechtwinklige
>> Verdrahtung und Formungen imponieren willst, lacht er dich einfach aus.
>
> Logo!
>
> Gerhard O. schrieb:
>> Ein extra cm Draht kann manchmal alles verderben
>
> Auch logo!

Hallo Manfred,

Was meinst Du damit?

[Rainer W. (rawi)]

Lu schrieb:
> Aus leidiger Erfahrung würde ich sagen. Diese Leiterplatte war noch
> nicht auf dem Rütteltisch.

Nicht jede Platine muss so ausgelegt sein, dass sie einen Raketenstart
überlebt.

[Clemens S. (zoggl)]

Rein vom optischen finde ich Manhattan Style Prototypen immer sehr
ansprechend.

https://hackaday.com/2016/09/17/wilderness-radio-build/

[Mani W. (e-doc)]

Gerhard O. schrieb:
> Hallo Manfred,
>
> Was meinst Du damit?
>
Dass man HF-mäßig keine Kabelbäume braucht...

[Sheeva P. (sheevaplug)]

H. H. schrieb:
> Auf hoher See gibts wenig Schlaglöcher.

Ja, äh... Schlaglöcher nicht direkt, aber trotzdem genug Vibrationen und
Schläge.
