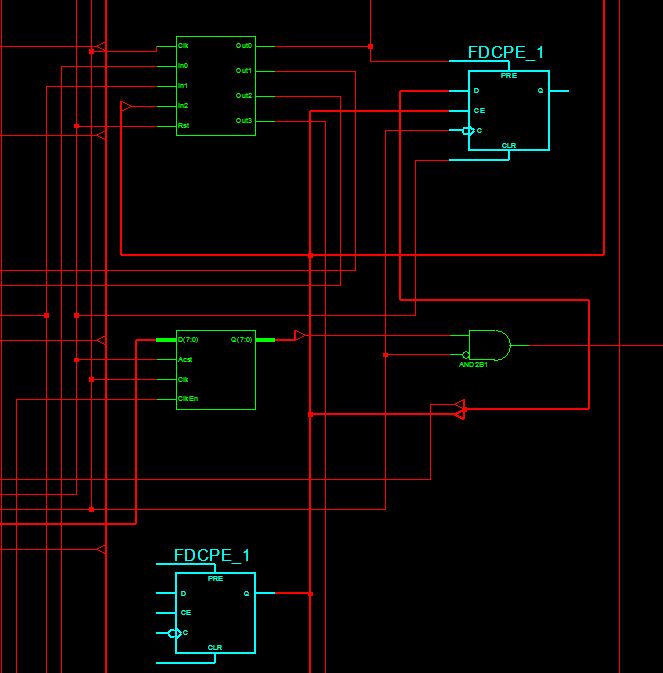

Schaut euch bitte mal den Auszug aus der RLT-Schematic an, un zwar die 2 x FDCPE_1. Irgendwie komisch. Wie ist das zu interpretiern? Vermutung: unten links werden die Outputs dargestellt und oben rechts die Inputs. Aber warum wird FDCPE dann 2 mal dargestellt? MfG bITmASTER
