Hallo zusammen Weiss jemand, wie ich auf www.seeedstudio.com nur PCBs bestellen kann (eigene) und nicht noch mit bestückung? Danke schonmal
Hi! Unter Services / Fusion PCB Service Wenn schon China, warum nicht pcbcart.com ? gruss, Micha
Gast
#2293882
Danke für deine Antwort Michael V. schrieb: > Wenn schon China, warum nicht pcbcart.com ? Wie sieht die Qualität aus? Gibts fotos?
Hi! Ja, meine Projekte mit Platinen von pcbcart sind die hier: http://www.mikrocontroller.net/articles/RS485_IO_Board_-_ModellBahnLichtSteuerung http://www.mikrocontroller.net/articles/Modellbahn_Servodecoder_f%C3%BCr_Weichen_mit_R%C3%BCckmeldung Gruss, Micha
Die Qualität bei PCBCart ist super. Egal ob du Aluminiumplatinen brauchst, oder normale FR4. Auch Optionen wie 70 µm Cu oder besonders dünnes Basismaterial sind kein Problem.
Gast
#2293891
Michael V. schrieb: > Ja, meine Projekte mit Platinen von pcbcart sind die hier: Sieht nicht schlecht aus.... Wie siehts mit lieferzeiten aus? (nicht das was auf der Page steht, sondern wie der ablauf bei dir war) Muss man etwas beachten wenn man Gerber sendet? (irgendwas spiegeln ? ) Werden die Platinen Konturengefräst? (das ist extrem wichtig bei meinem projekt)
Hi! In 8-10 Tagen waren die Platinen da. Bei beiden Projekten keine Zoll-Geschichten. Ich sende die mit KiCad erstellten Gerbers ohne spezielle Bearbeitung. Die minimum-Werte kannst Du Dir auf pcbcart ansehen. Ich habe ja nur rechteckige Paltinen bestellt, deshalb kann ich zu Fräsen nichts sagen. Die Qualität ist super. Beim ersten Projekt vergass ich die Bohrdaten. Da bekommt man eine nette Mail und reicht das nach. Auch die Projektabwicklung ist gut, man sieht in seinem Kundenbereich immer den Stand der Dinge. Einziger Fehler bisher ist ein nicht auf der Platine vorhandener Bestückungsaufdruck eines SMD-Kondensators, obwohl er im Gerber ist. (Bei der Modellbahnbeleuchtung, Rückseite, C13) Gruss, Micha
Gast
#2293914
Klingt soweit top.... Ich denke ich werde da einen Auftrag platzieren! Ist die Farbe des Bestückungsdruckes: Silkscreen Legend Color?
Ja, dies waren meine Daten zum Lichtprojekt: (wobei ich kein ENIg mehr nehmen werden, das lässt sich ultraschlecht löten) Selected options Material: FR4 Layers: 2 Material Details: Standard Tg 140C Reorder Status *: -- Board Size (width) *: 80 mm Board Size (height) *: 50 mm Quantity *: 30 pcs Different Design in Panel *: -- Route Process *: -- Thickness (Finished Board): 1.6 mm Surface Finish: ENIG -Electroless Nickle/Immersion Gold - RoHS Copper Weight (Finished): 35 um Min. Tracing/Spacing: 0.20 mm Min. Annular Ring: 0.30 mm Smallest Holes: 0.40 mm Holes Numbers: Under 300 Surface Mount: 2 sides Soldermask: Both Sides Peelable Soldermask: None Soldermask Color: Black Matt Color (only add to Green or Black): None Silkscreen Legend: 2 sides Silkscreen Legend Color: White Gold Fingers: No Gold Fingers Chamfer: None Slots in Board: No Slot in Board Testing: Yes UL Marking *: No Date Code Marking *: No Lead Time: in 8 days
Gast
#2293992
Danke für die Hilfe :) Ich habe soeben bestellt... Für 225 Dollar :) Mal sehen was dabei rauskommt...
was denn? zeig mal :)

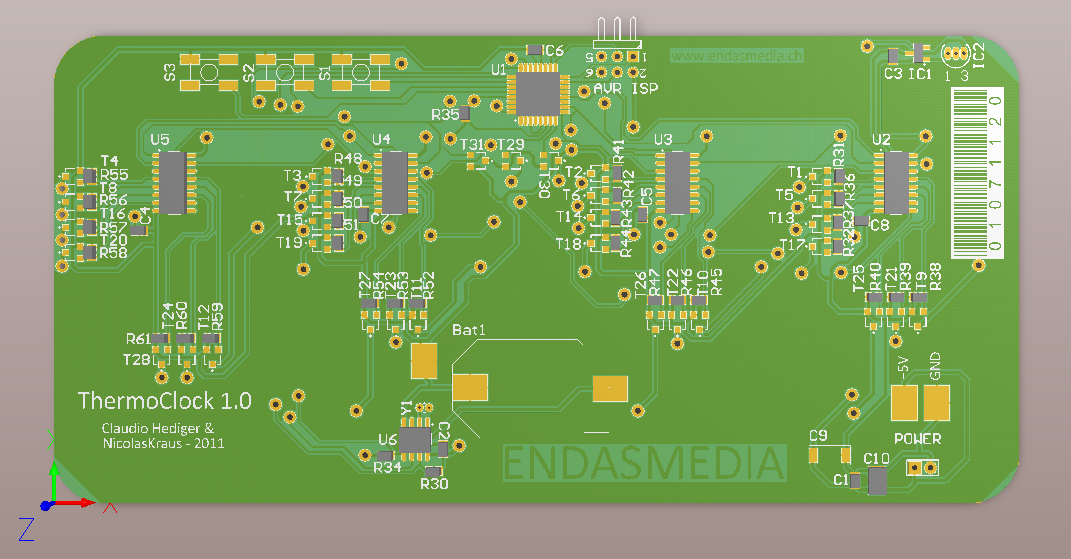

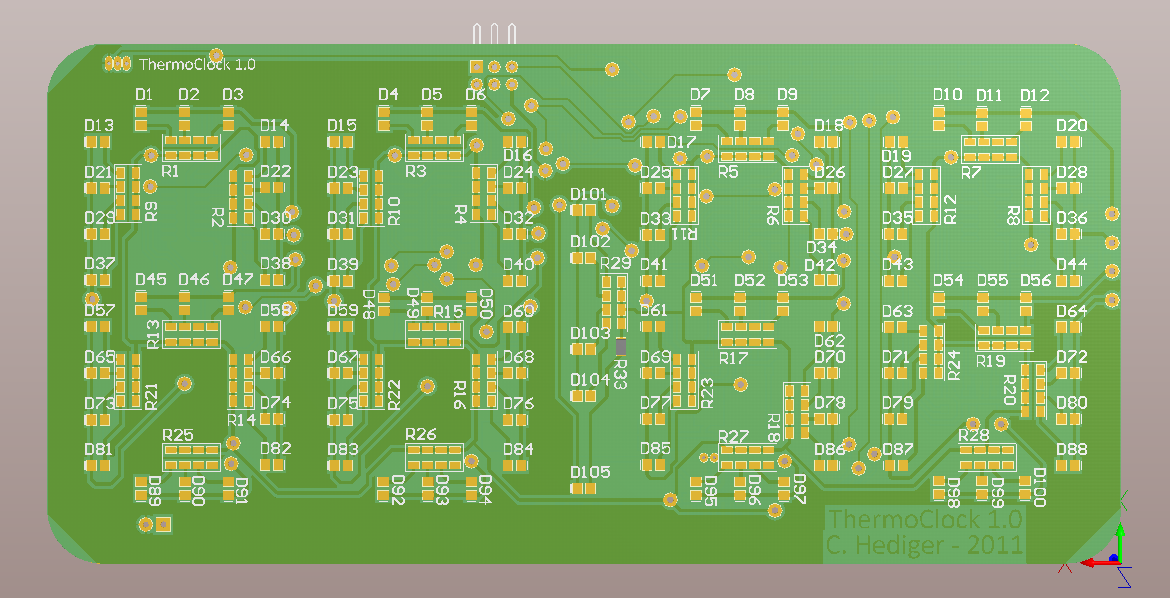

Michael V. schrieb: > was denn? zeig mal :) Immer gerne :) Anbei die 3D Ansichten aus Altium Designer Bestellt wurde jedoch mit weissem Lack und rotem Bestückungsdruck Auf dem Bottom befinden sich SMD Leds als 7-Segment anzeigen
Angehängte Dateien:
-
(360 KB)
-
(270 KB)
schön :)
Michael V. schrieb: > schön :) Danke :)
Gast
#2294086
PCBCART sieht ja sehr interessant aus, aber als Verständnissfrage: Angenommen ich habe einen oder mehrere Prototypen in der Größenordnung 10mm x 20mm - 50mm x 50mm und will erstmal nur testen, ob das Layout passt. Solange ich mit der langen Lierferzeit einverstanden bin wäre Seeedstudio doch wahrscheinlich immer noch das billigste, oder? Ich hab mal testweise eine Platine von 13mm x 20mm bei PCBCART ausprobiert. Die tooling costs von 60€ allein machen das Angebot 6 mal teurer als bei Seeedstudio. Selbst wenn ich mehrere Designs auf ein Panel zusammenfasse, wird das erst ab ca. 10 Designs billiger als die 10 einzeln bei Seeedstudio zu bestellen. Überseh ich da irgendwas?
Hi! @Claudio Poste mal ein Foto, wenn die Platinen angekommen sind. Ich hatte bisher nur schwarz und Deine Farben würden mich mal interessieren. @Anfänger Da kannst Du schon recht haben. Aber bei Stückzahlen sind die Optionen bei pcbcart meiner Meining nacgh flexibler. Gruss, Micha
Michael V. schrieb: > Hi! > > @Claudio > > Poste mal ein Foto, wenn die Platinen angekommen sind. > Ich hatte bisher nur schwarz und Deine Farben würden mich mal > interessieren. Werde ich selbstverständlich machen... Das Layout wurde heute "confirmed" Angeblicher Liefertermin ist der 16. August... Mal sehen wie genau die das mit den Terminen nehmen... Ich fand Weiss / rot eben auch eine interesannte kombination :) Wobei ich bei weiss keine wahl hatte, da es eine Uhr wird und alles andere würde beim gehäuse durchschimmern... Ich mache auch ein Foto vom fertigen gerät... Ich werde gut 5000 SMD Bauteile von hand bestücken müssen... pbuuuh das wird ein krampf... Vielleicht hat jemand einen tipp, wie es am einfachsten geht... Meine bisherige methode ist jeweils ein pad verzinnen (gleich bei allen bauteilen) und die bauteile nehmen und kurz anlöten... danach die restlichen pads löten... Eine möglichkeit wäre noch mittels schablone und paste... aber eine schablone ist sehr teuer... Sonst würde ich das gleich so machen... Reflow ofen hab ich
Hi! Welche Beschichtung hast Du gewählt? Ich hatte mit ENIG ja Probleme. Den Termin halten die, bir mir war es beim zweiten mal sogar 2 Tage früher da. Du bekommst auch die Trackingnummern. Gruss, Micha
Michael V. schrieb: > Welche Beschichtung hast Du gewählt? Ich hatte mit ENIG ja Probleme. Das habe ich mir gemerkt :) Deshalb habe ich HASL gewählt... Material: FR4 Layers: 2 Material Details: Standard Tg 140C Reorder Status *: -- Board Size (width) *: 155 mm Board Size (height) *: 75 mm Quantity *: 25 pcs Different Design in Panel *: -- Route Process *: -- Thickness (Finished Board): 1.6 mm Surface Finish: HASL -Hot Air Solder Leveling Copper Weight (Finished): 35 um Min. Tracing/Spacing: 0.20 mm Min. Annular Ring: 0.30 mm Smallest Holes: 0.40 mm Holes Numbers: Under 300 Surface Mount: 2 sides Soldermask: Both Sides Peelable Soldermask: None Soldermask Color: White Matt Color (only add to Green or Black): None Silkscreen Legend: 2 sides Silkscreen Legend Color: Red Gold Fingers: No Gold Fingers Chamfer: None Slots in Board: No Slot in Board Testing: Yes UL Marking *: No Date Code Marking *: No Lead Time: in 8 days
Was bezahlt man denn so bei PCBcart für den Versand?
Hi! Hier meine letzte Rechnung: Delivery DHL Subtotal € 93.87 Shipping cost € 19.91 Total € 113.78 Gruss, Micha
Habe schon ein paar mal ENIG machen lassen. Hatte beim löten keine Probleme. Was für ein Lötzinn wurde denn benutzt?
Hi! Lötzinn ist Fluitin 1532 https://www.distrelec.de/l%C3%B6tdraht-sn60-pb38-cu2-250-g-1-00-mm/fluitin/1532/959525 mit Weller Lötstation bei 350 Grad. Die Pads nahmen das Lötzinn erst an, wenn ich die Pads mit etwas höherer Temperatur vorverzinnt habe und zuvor die Pads mit Aceton ausgiebig gereinigt habe. Gruss, Micha
@micha68: Hast Du bei http://www.mikrocontroller.net/articles/RS485_IO_Board_-_ModellBahnLichtSteuerung tatsächlich nur EUR 1.85 pro Platine gezahlt? Die Einrichtung fällt dann bei pcbcart.com nur einmal an, nehme ich an. Das ist ja SAUBILLIG. Und dem Abschnitt "Stand der Dinge" ist die Zeit zwischen Auftragsabsenden und Erhalt der Platinen kürzer als bei Bilex-LP. Wenn ich mal was mit mehreren gleichen Platinen mache, dann bestelle ich wohl dort mal.
Hi! Ja, genau. Das sind die Preise die ich bezahlt habe. Bei einer Nachbestellung fällt das Einrichten weg. Man kann unverbindlich bei pcbcart ein Konto anlegen und mal seine Platinen als Projekt eingeben. Da sieht man dann die Preise. gruss, Micha PS: Ich bekomme keine Prozente bei pcbcart. Bin einfach nur überzeugt von Qualität/Preis.

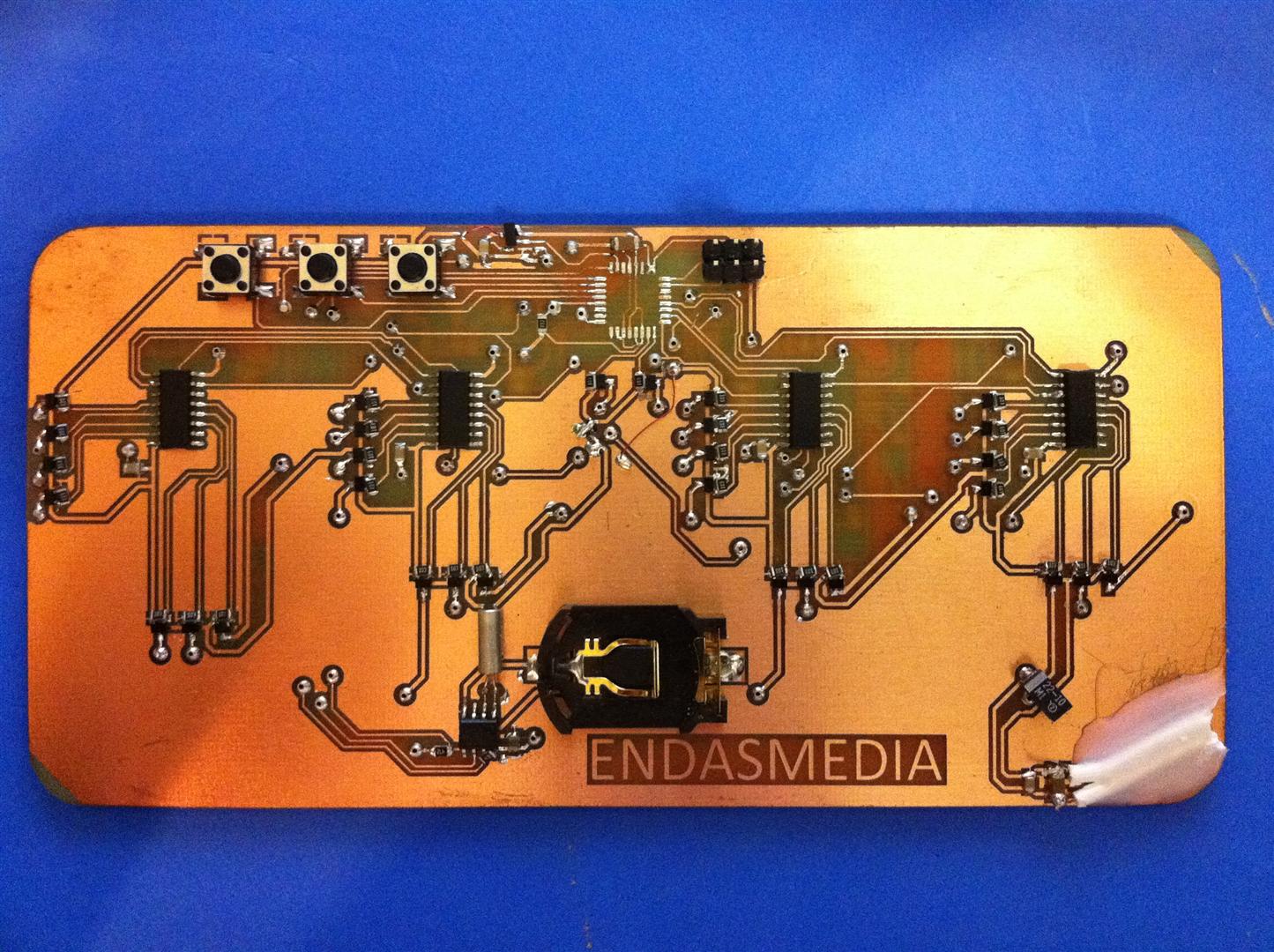

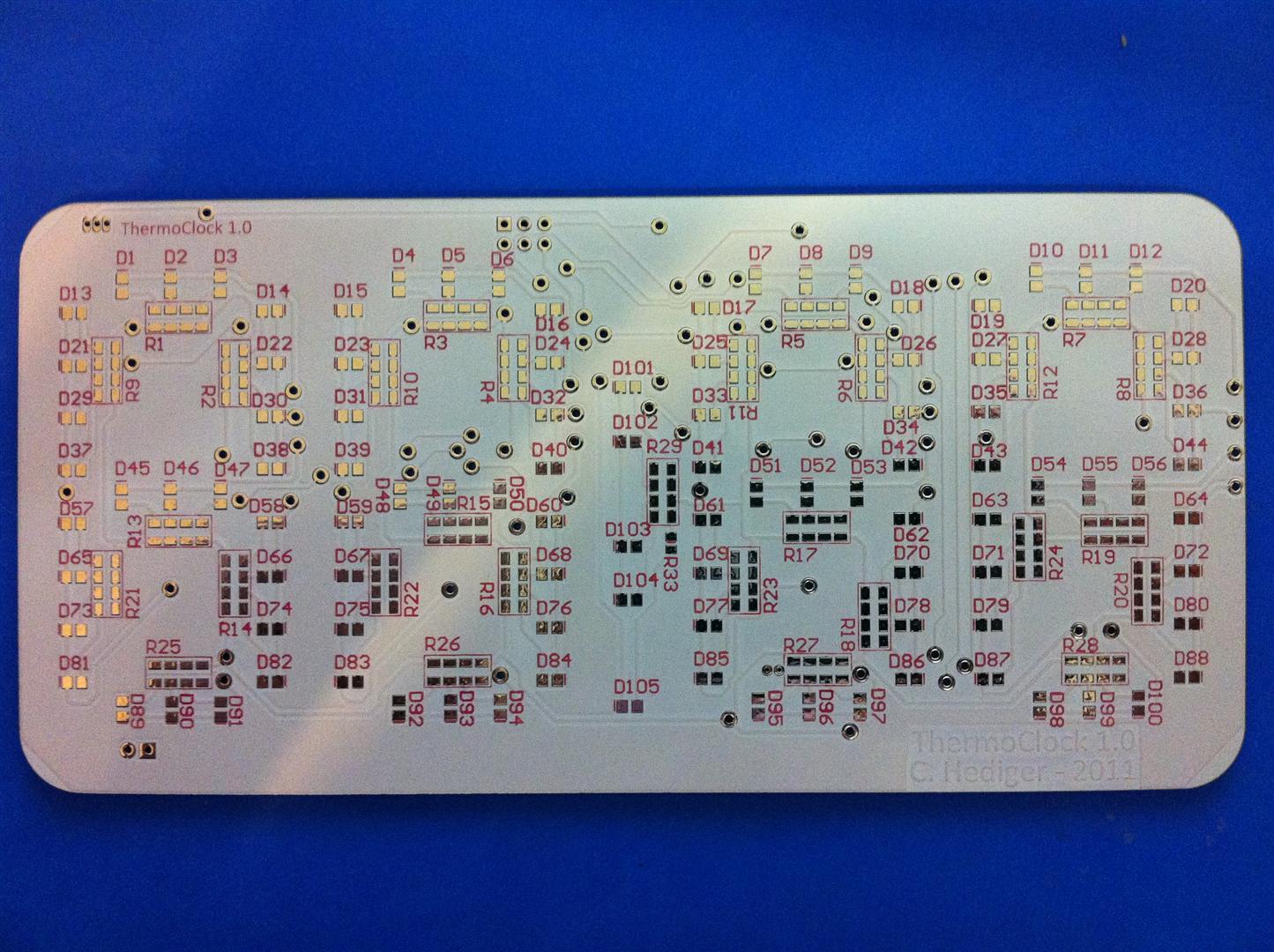

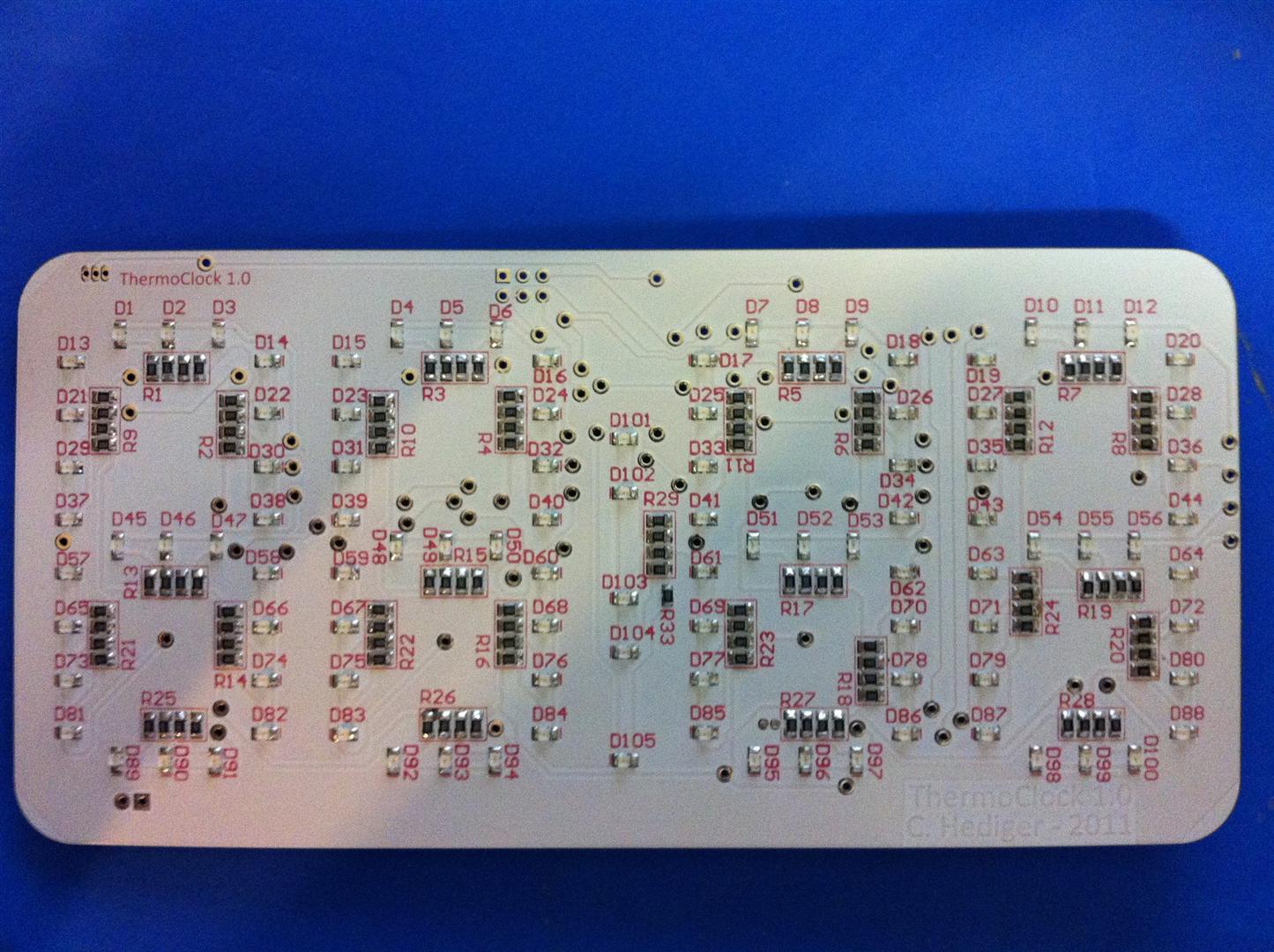

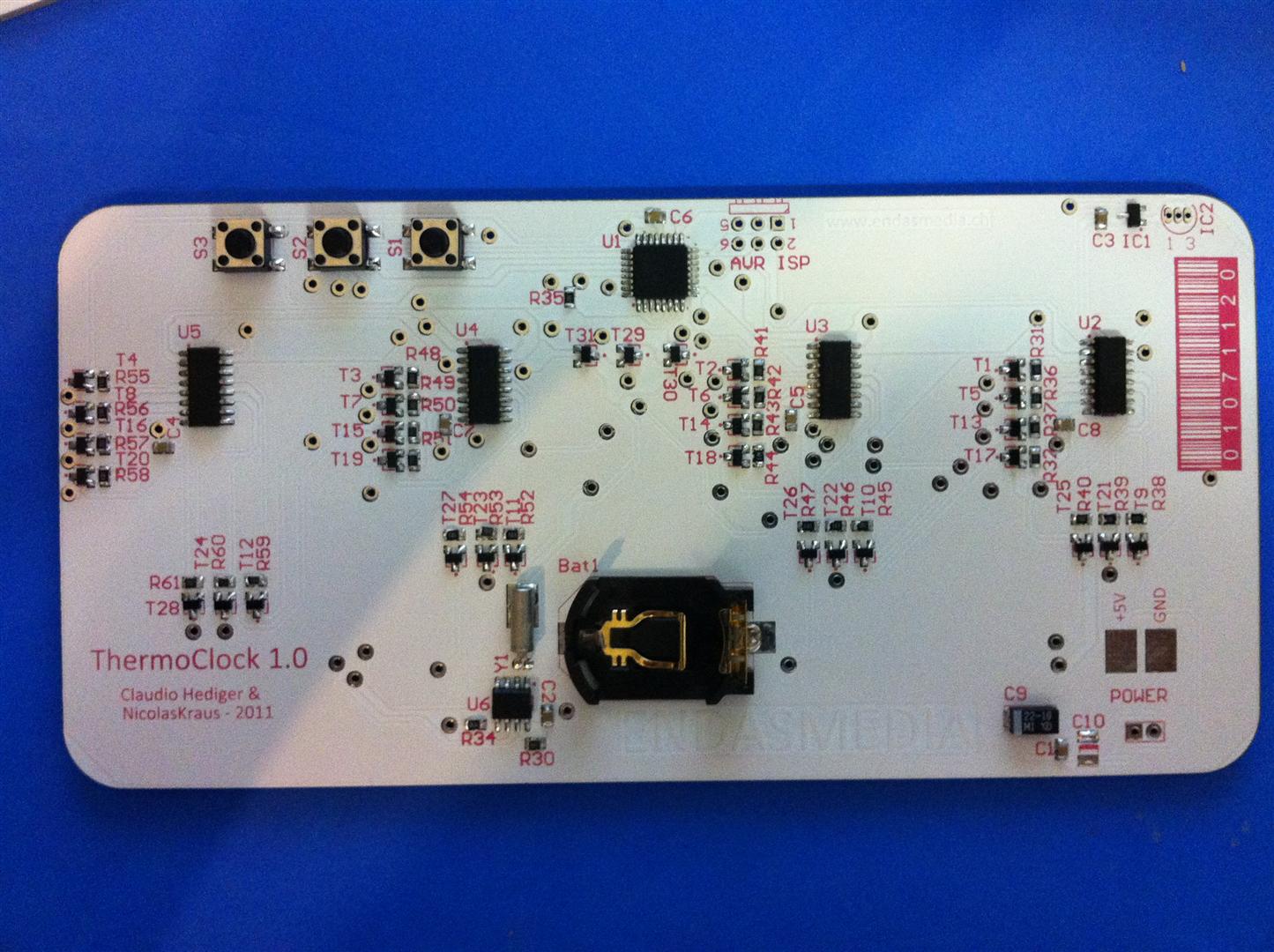

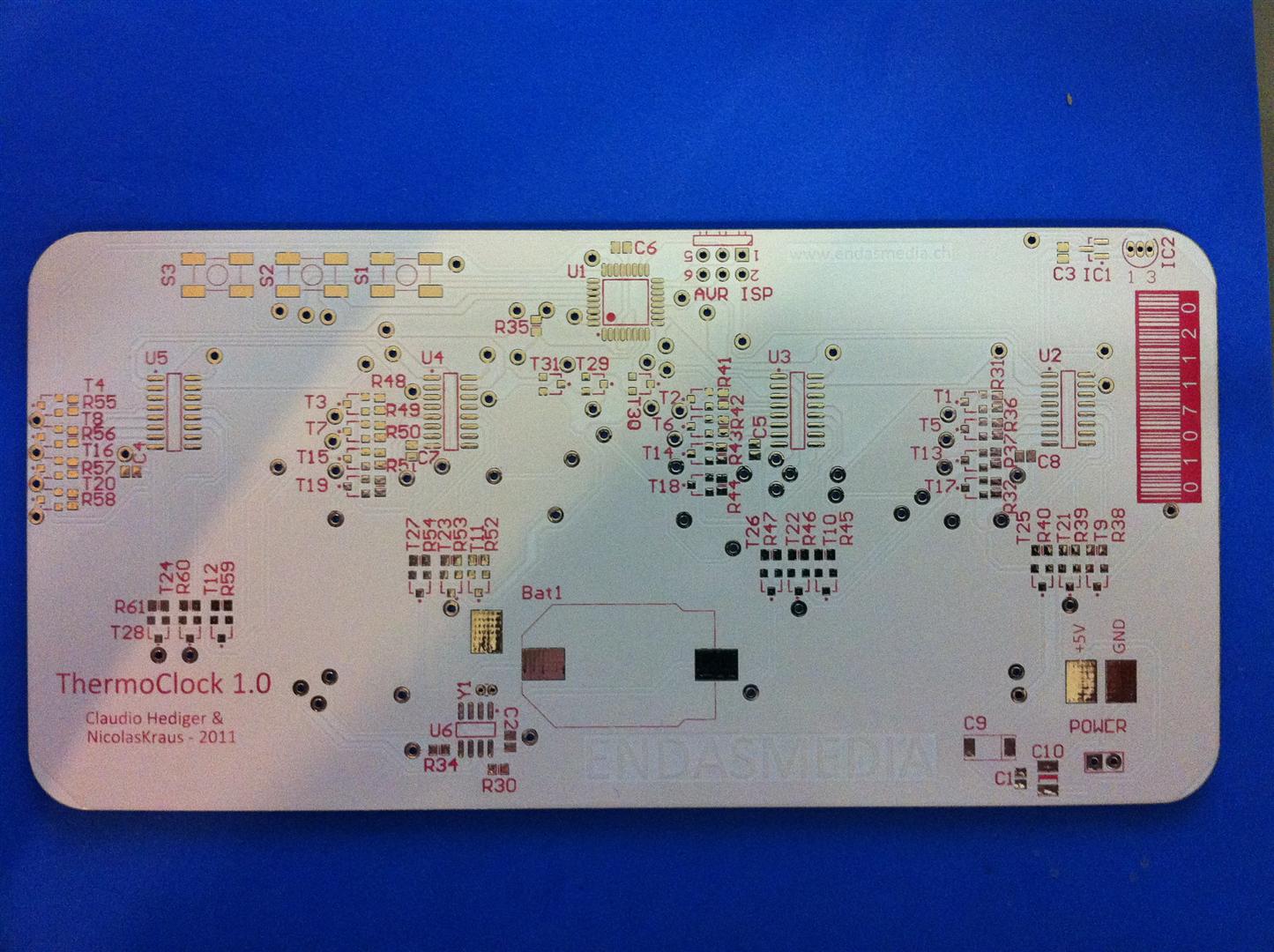

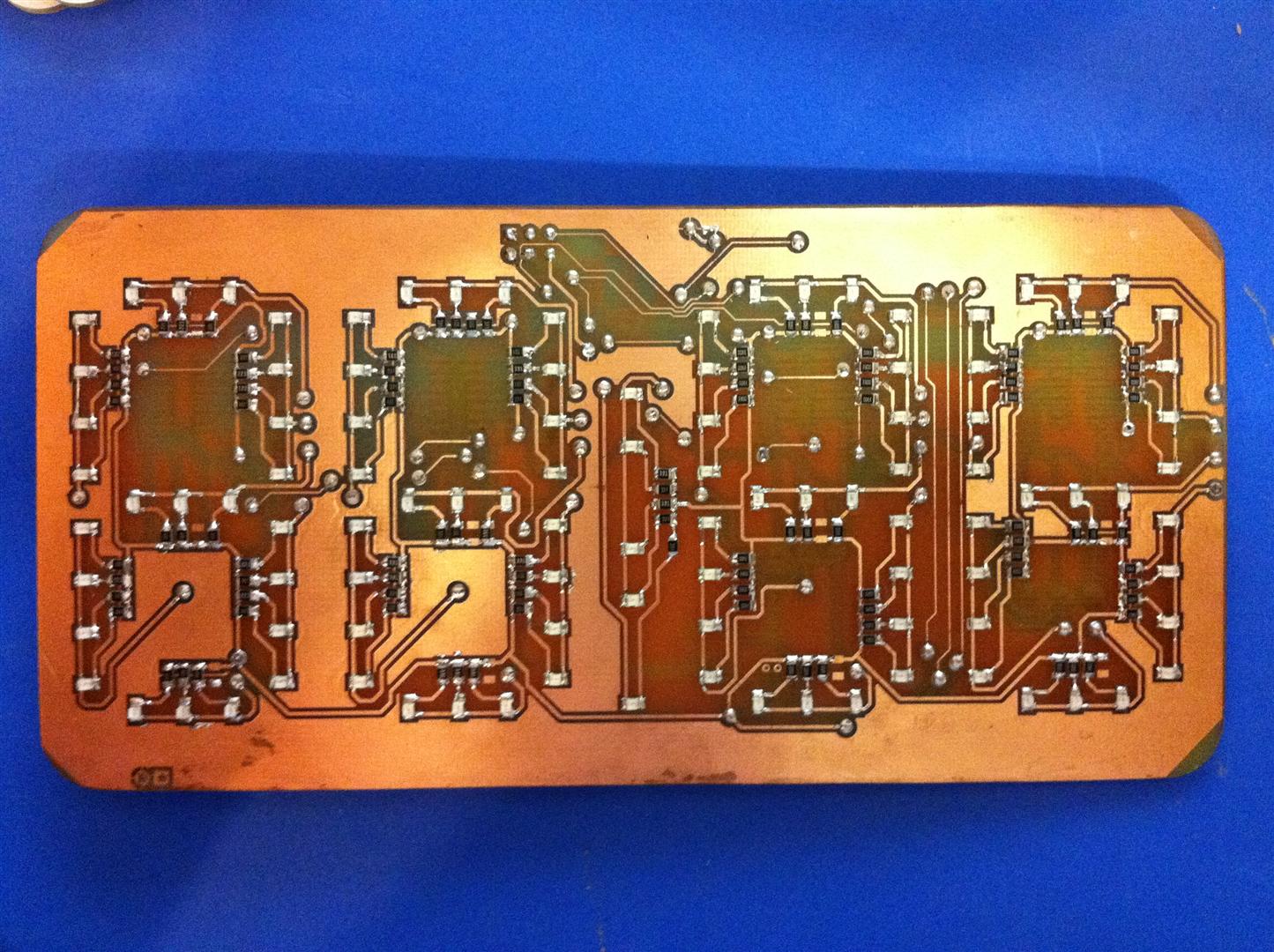

Hallo zusammen Meine Platinen sind heute angekommen... Lief alles TipTop!!! Ich werde da sofort wieder bestellen... Anbei nun die Fotos der Prints Freue mich auf kommentare... Grüsse Claudio
Angehängte Dateien:
-
(240 KB)
-
(220 KB)
-
(230 KB)
-
(220 KB)
-
(280 KB)
-
(290 KB)
Gast
#2310881
Claudio Hediger schrieb: > Surface Finish: HASL -Hot Air Solder Leveling Das sieht aber auf den Fotos mehr nach Gold aus.
... schrieb: > Das sieht aber auf den Fotos mehr nach Gold aus. Das stimmt, sieht so aus... Ist aber in wirklichkeit alles schön verzinnt. Lässt sich extrem gut löten...
Gast
#2311021
@Claudio Hediger Hallo, Habe auch AD (Ver.10), Was genau hast du alles denen an Dateien gegeben? Was muss ich einstellen in AD10 für PCBcart? Gruss Andi
Andi schrieb: > @Claudio Hediger > Hallo, > Habe auch AD (Ver.10), > Was genau hast du alles denen an Dateien gegeben? > Was muss ich einstellen in AD10 für PCBcart? > > Gruss Andi Ich habe diese Einstellungen vorgenommen: Gerber RS274-X und Auflösung: 2:4 Ansonsten alles auf Standard und nichts gespiegelt!
Gast
#2582799
Tips zur Sendungsverfolgung von Seeedstudio und ITead Studio bei billigen Air-Mail-Sendungen: - Bei der von seeedstudio/ITead angegebenen chinesischen Sendungsverfolung überprüfen, ob das Paket unterwegs ist. Es ist unterwegs, wenn dort die Meldung "The item ... left Hong Kong for its destination on XX-XXX-2012" steht. Manchmal lagern die Pakte ziemlich lange bei der chinesischen Post, bevor ein Platz im Flieger frei ist. - Wenige Tage später kann man in der DHL-Sendungsverfolgung (http://www.dhl.de/de.html) die Nummner der chinesischen Post eingeben, z.B. RT123456789HK. Irgendwann kommt dann die Statusmeldung "Status vom XX.XX.2012: Die Sendung ist im Zielland eingetroffen. Nächster Schritt: Die Sendung wird zum Zustell-Depot transportiert". Asserdem wird dort ein "UPU Code / Matchcode" angezeigt, z.B. "RG987654321DE". - Wenn man einiger Tage später das Status-Datum von DHL vom Ereignis "Die Sendung ist im Zielland eingetroffen" und den UPU-Code (nicht den chinesischen Sendungscode) bei der Sendungsverfolgung der Post (https://www.deutschepost.de/sendung/simpleQuery.html) eingibt, kann man dort den Prozess weiter verfolgen, z.B. "Die Sendung ist am XX.XX.2012 im internationalen Logistikzentrum Frankfurt in Deutschland eingegangen" oder "Der Empfänger wurde benachrichtigt. Die Sendung liegt zur Abholung in der zuständigen Filiale der Deutschen Post bereit". Die Zustellung erfolgt als Einschreiben.
Moin, kann man Preise bei pcbcart auch ohne Anmeldung erfahren? Bei Seeed geht Eagle nicht ohne weiteres, pcbcart nimmt auch das Eagle Format direkt, was ich besser finde. Brauche wohl Anfang 2013 gute 50 Stück (23cm²) und wollte mal was anderes testen, bin sonst immer bei bilex-lp.com. Besten Dank.
Gast
#2836355
Hi, >Preise bei pcbcart auch ohne Anmeldung erfahren ging bei mir nur mit, war deutlich teurer als seeed >Bei Seeed geht Eagle nicht ohne weiteres man kann aber direkt dort den cam für gerber + eagle runterladen, sodass das "klar" machen für eagle+seeed max 5min dauert (bei service runterscrollen bis dort "•Eagle Design Rule: click to download" steht, darin ist das enthalten+ http://www.lucadentella.it/2011/10/22/guida-al-servizio-fusion-pcb-di-seeedstudio/?lang=en
Besten Dank, hab mich mal angemeldet, bei 65x35mm 50 Stück wären es 1,29, da kommen sicher noch Versand und MwSt dazu. Laut Shop komme ich auf 2,60, bei Bilex 1,80 Endpreis. Somit muss ich bei Seeed mal kucken oder in der EU bleiben :)
Also für kleine Stückzahlen ist doch Seed deutlich billiger oder seh ich das falsch? Da bekommt man 10 Stück (max 50x50mm) für ca 10$, also 1$ pro Platine. Bei pcbcart kommen ja immer einmalig 60$ Tooling-Kosten dazu. Also in der Größenordnugn bringts das dann ja gar nicht. Bei 10 Platinen wäre man dann bei fast 100$ also das 10-fache. Oder überseh ich was? gruß cyblord
Gast
#2836708
cyblord ---- schrieb: > Bei pcbcart kommen ja immer einmalig 60$ Tooling-Kosten Immer schon gar nicht. Die Toolingkosten hängen von dem ab was du anklickst. Bleibst du bei Standard-Sachen liegen die zwischen 20 und 40$. Bei rosarotem Stoplack und 0,1mm Löcher könnte es natürlich teurer werden.... BTW. FedEx ist bei den Versandkosten meistens billiger als DHL.
... schrieb: > cyblord ---- schrieb: >> Bei pcbcart kommen ja immer einmalig 60$ Tooling-Kosten > > Immer schon gar nicht. Die Toolingkosten hängen von dem ab was du > anklickst. > Bleibst du bei Standard-Sachen liegen die zwischen 20 und 40$. Gut zu Wissen, ich war mir nicht bewusst irgendwas exotisch ausgewählt zu haben, aber dann werde ich das nochmal prüfen. edit: keine Ahnung was man da Einstellen muss damit es NICHT zu Tooling Kosten von >50$ kommt. Von daher, uninterssant für kleine Mengen von 10-20 Stück. Da kann ich gleich bei PCB-Pool bestellen. Da bekomm ich 15 von meinen kleinen Platinen für 60 EUR.
Ach ja, wenn man bei Seedstudio bestellt, dann steht dort, man soll die Dimension in einen Layer packen. Bei Eagle wäre das ja dann Layer 20. In welche Gerber-Datei packt man diesen Layer am besten? Standardmäßig ist dieser Layer in keiner Ausgabedatei in der Vorlage aktiviert. Und hat jemand zufällig Bilder von Platinen welche von Seedstudio erstellt wurden? gruß cyblord
Wo ist das Problem? du zeichnest die Dimension einfach nochmal in einem Stopplack oder Bestückungsdrucklayer nach (oder kopierst sie dorthin). Es steht doch auf der Website, welche daten sie erwarten, von einem reinen Dimensionlayer steht da nix, nur top, bot, top Maske, Bot maske, top overlay, bot overlay + drilldaten. Da die Drilldaten für dieses eher ungeeignet sind kannst dir einen der anderen aussuchen. Die Qualität ist, imho höher, als man das zuhause hinbekommt und für den Preis eine DK platine mit beidseitigem Lack und Druck... Für Hobbyzwecke bestelle ich meine Platinen schon einige Zeit bei seeedstudio. für Professionelle eher nicht, aber das liegt vor allem an der Beschränkung auf 2 Lagen
Gast
#2837624
so wie ich das mitbekommen habe und tests die ich gelesen habe: seeed hat eine sehr gute qualität, aber nicht die allerbeste. man bekommt statt z.B. 10 Platinen direkt 12, zur sicherheit. oft machen die 100% E test kostenlos bei ein paar platinen, zur sicherheit. preis leistung ist unschlagbar
Frage: Zuwas ist denn der Barcode?
Gast
#2844770
meinst du die zahlen bei seed, die aufs board gedruckt werden? ich glaube das ist der nachteil dafür das es so billig dort ist. damit das firmenintern mit der zuordnung besser geht und keine verwechslung, glaube ich
Also gestern sind die Platinen von itead studio (10 Stück max. 5x5cm für 9,90$) gekommen. Absolut perfekt. Kann keine Mängel daran finden. 14.9. bestellt. Also ich bin begeistert. gruß cyblord
Gast
#2863944
herb schrieb: > meinst du die zahlen bei seed, die aufs board gedruckt werden? Bei mir waren keinerlei Zahlen draufgedruckt. Die Platine war aber nur ca. 20x20mm groß
