Spannungsmessung bei hohem Strom

Gast #2465882
Lesenswert?

Hi,

Ich habe das Problem, dass Ich einen Sensor bauen will, der mir
verschiedene Akkus überwachen kann. Und ich nicht so sicher bin wie
ich das Messtechnisch bewältigen soll.

Die Vorgaben sind dabei:

Akkuspannung:  7,2-36 V
Strom:         bis zu 75 A (im normalen Betrieb)

Ich bin jetzt auf den LTC4151 gestoßen. Jedoch kann der nur 4,096 A
messen.
Jetzt stellt sich mir die Frage, ob ich diesen Chip nur als
Spannungsmesser nehmen kann.

Für die Strommessung bin ich auf den FHS 40-P/SP600 gestoßen, dieser
sieht mir ganz komfortabel aus.

www.lem.com/docs/products/fhs%2040-p%20sp600.pdf


Oder wie messe ich die Spannung am besten?


Hat irgend jemand schon einmal so was in der Art gemacht?


Vielen Dank schon mal für die Antworten

Frank
#2466212
Lesenswert?

Udo Schmitt schrieb:
> ???? Der Chip kann bis 4,096A (AMPERE) und du fragst ob der Chip nur
> SPANNUNG messen kann?

Frank schrieb:
> @ udo
>
> -> für meine Anwendung natürlich

Zu meiner Zeit hatte Spannung die Einheit Volt [V] und Strom die Einheit
Ampere [A].
Auch war es dem Voltmeter ziemlich egal ob die Spannungsquelle beim
Messen der Spannung jetzt mit 10 mA oder 1 kA  belastet wurde.
Aber vieleicht hat sich das im Zeitalter von youtube, skype social
networks und i-Wahn ja geändert und ich habs verschlafen :-)
Gast #2466268
Lesenswert?

Udo Schmitt schrieb:
> Zu meiner Zeit hatte Spannung die Einheit Volt [V] und Strom die Einheit
> Ampere [A].

Zu deiner Zeit hatte womöglich der Widerstand noch die Einheit Ohm.
Diese Zeit ist endgültig vorbei und die Herren Voltaire, Ampere und Ohm
schon lange tot.
Heutzutage schreibt man Widerstand mir "ie" : Wiederstand - tausendfach
hier im Forum so zu lesen.
Spannungsteiler realisiert man heute durch eine UML-Modellierung,
programmiert dann eine A/D-Wandlung, dividiert in Java und macht eine
D/A-Wandlung und anschliessende Ausgabe.
Vom Ergebnis wird ein Video erstellt und in youtube veröffentlicht.
Würde heute erst die Büroklammer erfunden, so bräuchte man für deren
Realisierung einen 32-Bit-Prozessor.

Sorry, aber du bist von der Hochtechnologie überrollt worden.
#2466412
Lesenswert?

Thomas R. schrieb:
> Sorry, aber du bist von der Hochtechnologie überrollt worden.

Stimmt, 8 Bit Microcontroller programmiert man ja auch schon
Objektorientiert in C++ und in Basic.

Obwohl, für das alte Lego Mindstorms gab es sogar einen Java Dialekt.
Demnächst sind dann wohl die Playmobil Figuren über das Iiiih-fon
steuerbar.

Ist ein D/A Wandler nicht einfach ein A/D Wandler bei dem man den Wert
invertiert?
Gast #2466682
Lesenswert?

Udo Schmitt schrieb:
> Zu meiner Zeit hatte Spannung die Einheit Volt [V] und Strom die Einheit
> Ampere [A].

Zu deiner Zeit hat man wahrscheinlich Spannung noch mit dem Beil geteilt
und den Spannungsabfall zu Müllhalde gebracht!

:)
Gast #2466816
Lesenswert?

@Udo Schmitt

Ja da hat sich einiges geändert, z.B. wurde das Nachdenken komplett
aufgegeben, was man bei vielen Beiträgen hier im Forum lesen kann.

Einfache Sachen werden künstlich verkompliziert, und fast nichts mehr
geht ohne µC oder dergleichen.

Da frage ich mich immer, wie haben wir es früher nur geschafft ohne
Internet usw. unsere Ideen und Schaltungen zu verwirklichen.
Gast #2467083
Lesenswert?

Frank schrieb:
> Zu meiner Zeit hatte Spannung die Einheit Volt [V] und Strom die Einheit
> Ampere [A].

>>Zu deiner Zeit hat man wahrscheinlich Spannung noch mit dem Beil geteilt
>>und den Spannungsabfall zu Müllhalde gebracht!

Der Kommentar ist zwar sehr lustig, zeigt aber, dass Du noch nichts
kapiert hast.
MfG
#2467094
Lesenswert?

Nimm einen beliebigen ADC, einen OPamp und miss den Strom als Spannung
an einem Shunt. Bewährt hat sich dafür zB (neben käuflichen) der
Kupferwiderstand einer Leiterbahn oder eines Kabels.
Die Spannung (wenn Du die überhaupt messen willst) kannst Du mit einem
Widerstandsteiler auf maximal 5 V (oder den Wertebereich Deines ADC)
runterteilen und direkt messen. Welcher Strom fließt, ist dafür egal.
Gast #2467425
Lesenswert?

j. c. schrieb:
> Nimm einen beliebigen ADC, einen OPamp und miss den Strom als Spannung
> an einem Shunt. Bewährt hat sich dafür zB (neben käuflichen) der
> Kupferwiderstand einer Leiterbahn oder eines Kabels.
> Die Spannung (wenn Du die überhaupt messen willst) kannst Du mit einem
> Widerstandsteiler auf maximal 5 V (oder den Wertebereich Deines ADC)
> runterteilen und direkt messen. Welcher Strom fließt, ist dafür egal.

Vielen Dank für die hilfreiche Antwort. Das mit der Leiterbahn ist sehr
interessant.


@ Werner:

 Denke Ich hab es jetzt verstanden, die 4,096 A ist der Strom, der durch
das Bauteil fließen darf. Sehe ich das richtig?


************************************************************************
**

  Zum Thema Grundlagen: Ich dachte nur, dass die "Profis" unter euch
eine elegantere Lösung haben als Spannungsteiler. Da ich nicht so viel
Praxiserfahrung habe dachte ich man darf ja mal fragen.

************************************************************************
**
Gast #2467451
Lesenswert?

j. c. schrieb:
> Nimm einen beliebigen ADC, einen OPamp und miss den Strom als Spannung
> an einem Shunt. Bewährt hat sich dafür zB (neben käuflichen) der
> Kupferwiderstand einer Leiterbahn oder eines Kabels.
> Die Spannung (wenn Du die überhaupt messen willst) kannst Du mit einem
> Widerstandsteiler auf maximal 5 V (oder den Wertebereich Deines ADC)
> runterteilen und direkt messen. Welcher Strom fließt, ist dafür egal.

Was ist da nun der Vorteil gegenüber einem LTC4151, der all diese
Funktion unter einen Hut bringt und das Ergebnis mundgerecht per I²C zur
Verfügung stellt.
Gast #2467478
Lesenswert?

Werner schrieb:
> Frank schrieb:
>> @ Werner:
>>  Denke Ich hab es jetzt verstanden, die 4,096 A ist der Strom, der durch
>> das Bauteil fließen darf. Sehe ich das richtig?
>
> Nein, der arme LTC4151. Wie kommst du auf 4,096 A?

Datasheet:
"
The simple application circuit as
shown in Figure 1 provides monitoring of high side current
with a 0.02W resistor (4.096A in full scale),"


Der LTC4151 hat den nachteil, dass er nur bei eine Stromrichtung messen
kann.

Zwischenfrage: Hast du schon mal mit diesem chip gearbeitet?
Gast #2467484
Lesenswert?

Frank schrieb:
>Denke Ich hab es jetzt verstanden, die 4,096 A ist der Strom,
>der durch das Bauteil fließen darf. Sehe ich das richtig?

Mach ein Video davon wenn du es versuchst und poste es hier.
Man gönnt sich ja sonst nichts bei den grauen Wintertagen.
Gast #2467510
Lesenswert?

Werner schrieb:
> Frank schrieb:
>> @ Werner:
>>  Denke Ich hab es jetzt verstanden, die 4,096 A ist der Strom, der durch
>> das Bauteil fließen darf. Sehe ich das richtig?
>
> Nein, der arme LTC4151. Wie kommst du auf 4,096 A?

Weil er das Datenblatt nicht verstanden hat und "TYPICAL APPLICATION"
nicht als Beispiel sieht. Das man den 0,02 Ohm Widerstand entsprechend
anpassen kann kommt ihm nicht in den Sinn. Auch der Strom fließt nicht
durch den Chip. Außerdem kann der LTC Spannung UND Strom messen.

Und daher auch der Hinweis auf die "Grundlagen".
Gast #2467511
Lesenswert?

Frank schrieb:
> "The simple application circuit as
> shown in Figure 1 provides monitoring of high side current
> with a 0.02W resistor (4.096A in full scale),"

Das heißt nur, dass mit einem Shunt-Widerstand von 0.02 Ω, wie er in dem
Beispiel verwendet wird, der Wandler voll ausgesteuert ist und dann bis
4,096 A messen kann. Mit einem um einen Faktor 20 kleineren Widerstand
ergibt sich auch ein 20-fach größerer Meßbereich. Das ganze muß sauber
in 4-Leitertechnik aufgebaut sein.

Für bidirektionale Strommessung gibt es z.B. vom Allegro den ACS756
Gast #2467520
Lesenswert?

>>"Außerdem kann der LTC Spannung UND Strom messen"

dass hat er von Vorneherein verstanden!!!

>>" Auch der Strom fließt nicht
>>durch den Chip."

Dass der ganze strom durch den chip fließt hat er auch verstanden. Klar!

>>"und "TYPICAL APPLICATION"
>>nicht als Beispiel sieht. Das man den 0,02 Ohm Widerstand entsprechend
>>anpassen kann kommt ihm nicht in den Sinn."

Da war Er hingegen zu doof fuer. :)

"Wer lesen kann ist klar im Vorteil"
sag ich da nur.

An der Sache dass der LTC aber nur in eine Richtung messen kann ändert
das auch nichts. Oder war ich da auch zu doof fuer?
Gast #2475712
Lesenswert?

Werner schrieb:

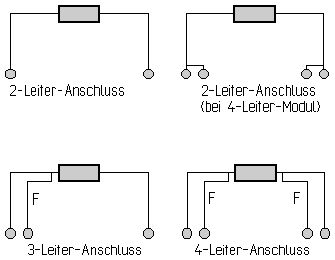

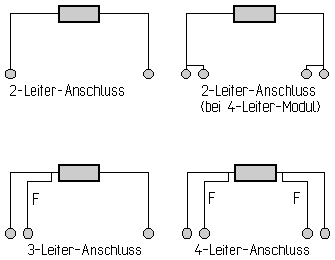

> Das ganze muß sauber
> in 4-Leitertechnik aufgebaut sein

Danke Werner für deinen Beitrag. Jetzt hab ich auch im Datenblatt die
entsprechende Stelle gefunden.

4-Leitertechnik bedeutet schlicht den Shunt doppelt anfahren.
Sorry für die Anfänger Frage, aber für was ist das genau gut? Um
Messfehler zu verhindern, oder?

Weißt du was der LTC4151 macht wenn ich ihn falschrum betreibe? Er
sollte ja dann zumindest die Spannung richtig messen. Aber einen Strom
von 0 Amp messen.


Danke für deine Hilfe
