Hallo Liebes Forum, Ich habe eine Platine ausgegraben die mittlerweile schon an die 50 Jahre alt ist. Auf dieser Platine befinden sich IC´s, Röhren(Nixie Röhren) und diverse Widerstände usw. Ich brauche von einem IC das Datenblatt, undzwar ist das der FZL 101, ein BCD-Dekoder dessen Datenblatt ich nicht habe und bisher ohne Erfolg gefunden habe. Darum bitte ich um eure Hilfe, Ich muss diese Platine ansteuern können und dazu brauch ich die I/O Pins der FZL 101 IC´s. Ich bedanke mich im vorraus schonmal sehr! Mit freundlichen Grüßen Eddy
Gast
#3999983
Er hat's http://www.harald48.de/fz100_lsl/datenblatt_lsl.html (angeblich) Das Datenbuch gibt's auch an verschiedenen Stellen, aber scheinbar hat sich niemand die Mühe gemacht es einzuscannen.
Gast
#4000094

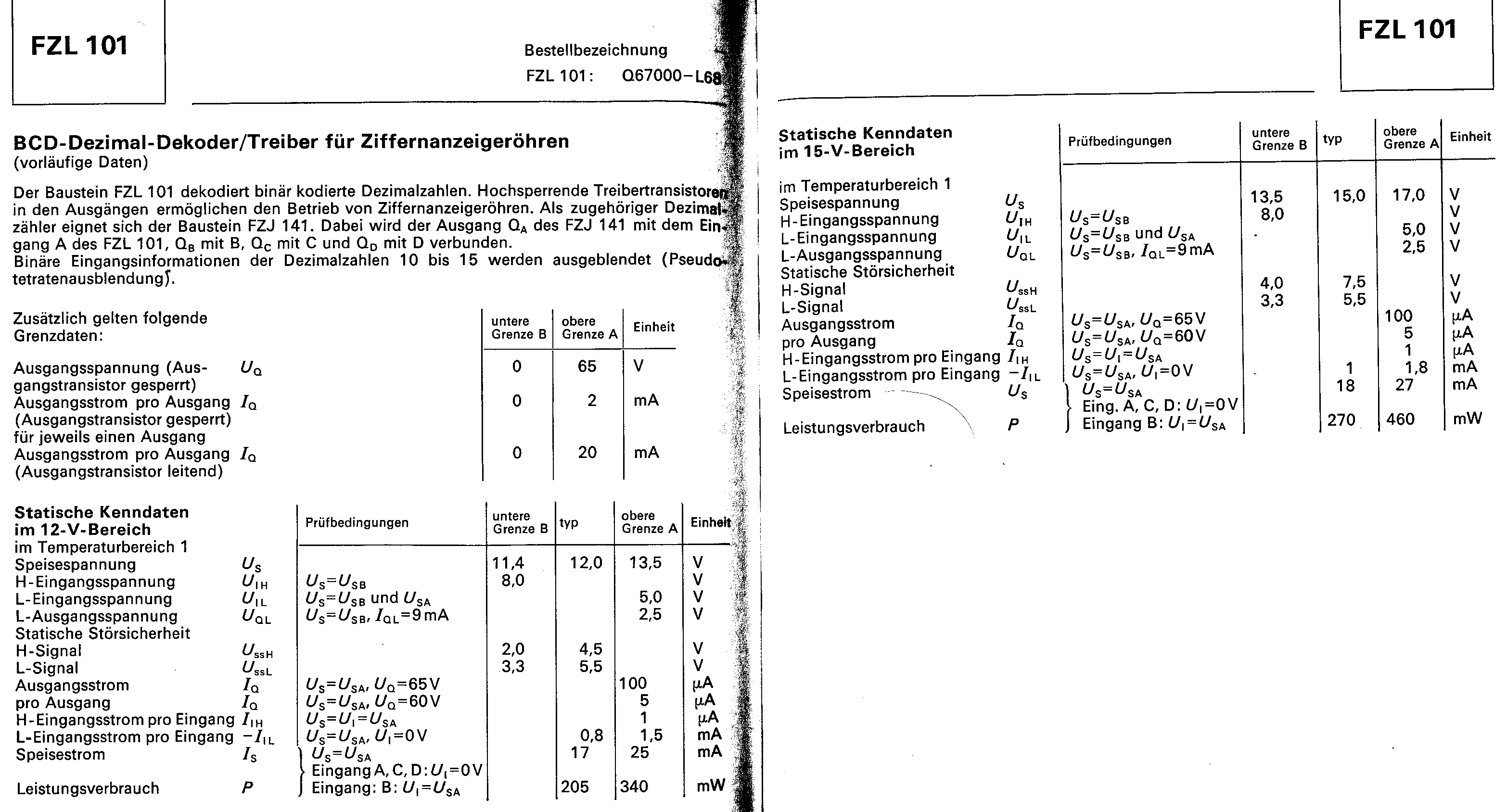

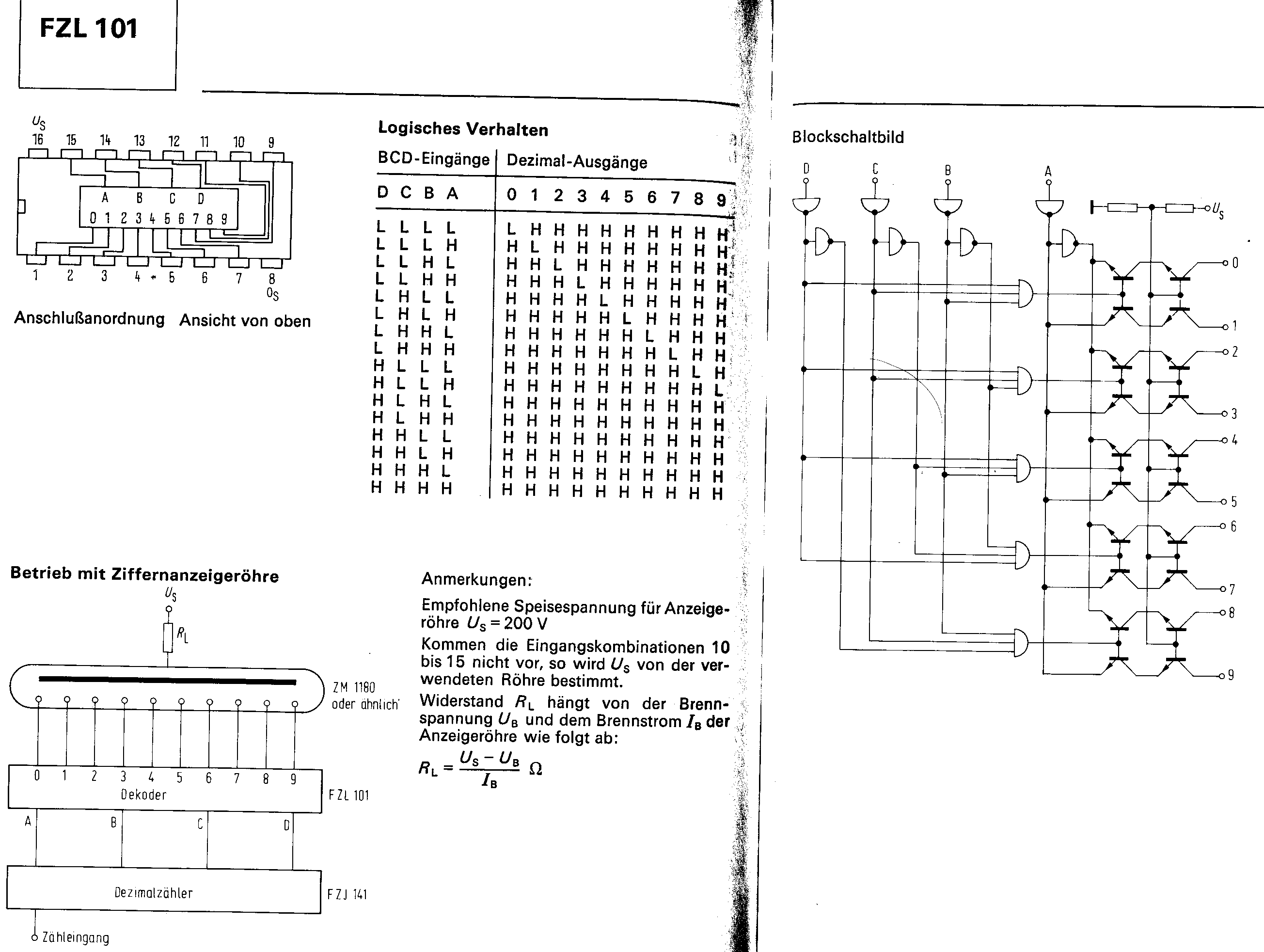

Voila
Angehängte Dateien:
-
(75 KB)
-
(48 KB)
Gast
#4000110
Dürfte demnach dem 74141 entsprechen.
Gast
#4000124
lrep schrieb: > Dürfte demnach dem 74141 entsprechen. Nö, der ist TTL.
Wow Leute, Vielen dank!
