[S] Pinbelegung SAB80515 und 80512 im PGA-88 Gehäuse

OP (Firma: 100nF 0603 X7R) #3073115
Lesenswert?
• ▲
▼
Hallo,

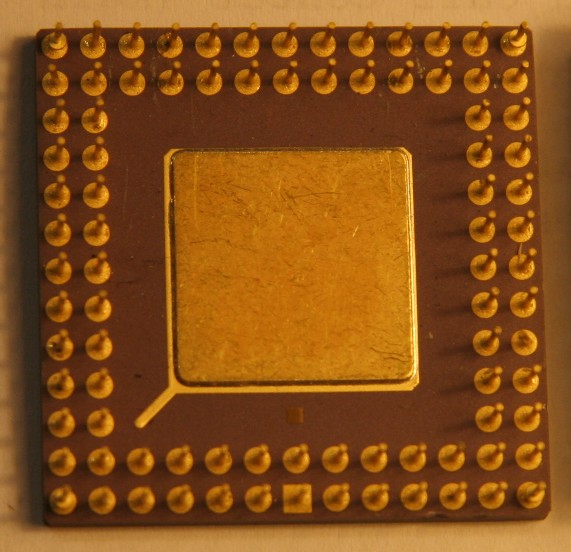

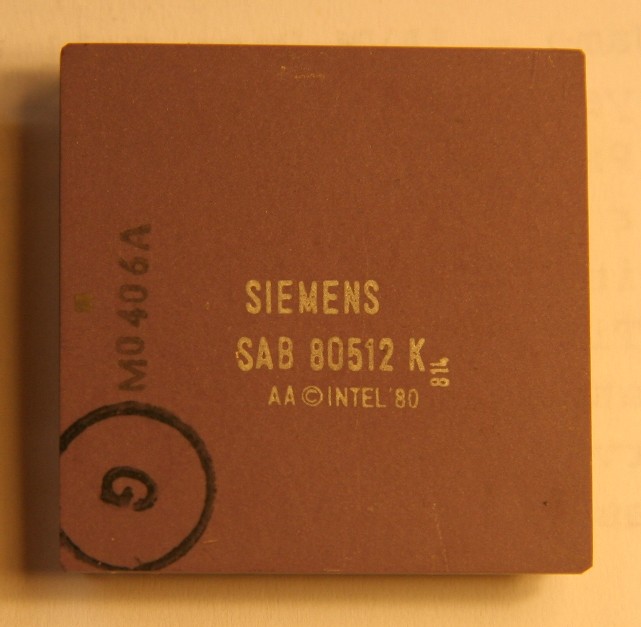

mir sind 2 frühe Exemplare der 80515/80535 und dem Vorgänger 80512 in
die Hände gefallen. Beide im PGA-88 Gehäuse.
Datenblätter für die Chips im PLCC-68 Gehäuse habe ich, aber leider ist
nirgends die Pinbelegung fürs PGA88 abgedruckt. Vielleicht hat noch
jemand irgendwelche Unterlagen aus der Zeit 1984-1989, in denen die
Pinbelegung enthalten ist?

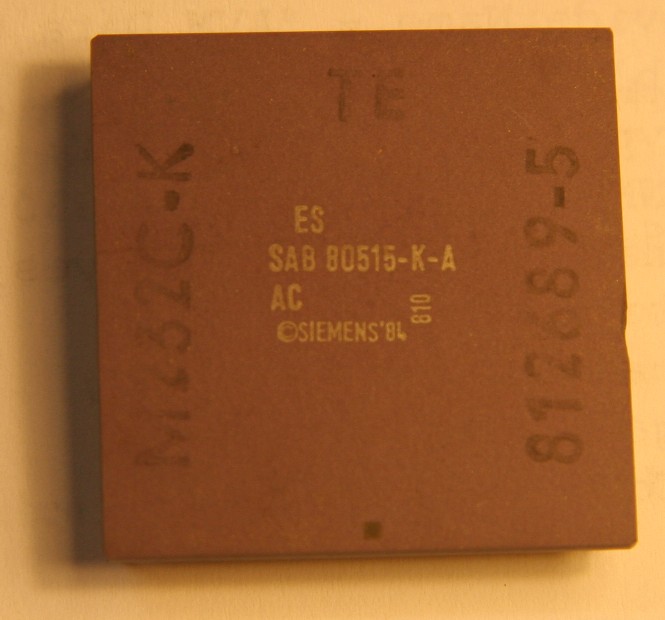

Der 80515 ist als "Engineering Sample" gestempelt.

Bitte keine Diskussionen über die Sinnhaftigkeit des Unterfangens.

Vielen Dank!

Jörg
Angehängte Dateien:
OP (Firma: 100nF 0603 X7R) #3657388
Lesenswert?
• ▲
▼
Hallo,
ich bin immer noch interessiert an Unterlagen zu dem Teil.

Hier scheint man ein Datenblatt zu besitzen:
http://www.ecadata.de/suchneu/such.php?ECA_KEY=SAB80515KA

Allerdings soll ich dafür ein Abo abschließen, oder ein Produkt kaufen.
Da über den Umfang bzw. Inhalt des Downloads vor Kauf keine
Informationen zu erhalten sind, frage ich mich, ob sich die Ausgabe
lohnt, oder ich nur eine einfache Information erhalte wie "8051 CPU,
PGA-88 Gehäuse".

Vielleicht hat jemand Zugriff auf diese Datenbank und kann mir bitte
mitteilen ob das Geld gut angelegt ist.

Im Voraus vielen Dank
Jörg
OP (Firma: 100nF 0603 X7R) #3657425
Lesenswert?
• ▲
▼
30min suchen später...

Bei Keil gibts das
  SAB 80515/SAB 80C515
  8-Bit Single-Chip Microcontroller Family
  User's Manual 08.95
(1995!) zum Download.
Hier ist ein Hinweis auf diese CPU:
– SAB 80515K: Special ROM-less version of the SAB 80515 with an
additional interface for program memory accesses. An external ROM that
is accessed via the interface substitutes the SAB 80515’s internal ROM.

Damit geht die Antwort von Bernhard in die richtige Richtung:
> Ist das eventuell eine Bond-Out-Version aus einem Emulator??

Es ist eine Bondout-Version des Chips zum Entwickeln von Software, die
später in der Fabrik dann in ROM-Chips gegossen wird.

Wenn man dann nach SAB 80515K sucht, findet man auch sehr schnell das
Datenblatt mit Pinbelegung und Anschlußplan. Ganz ohne Abo oder
Produkt-kaufen-müssen-für-1-Jahr-Zugriff.

Die 88pins statt der 68 sind für einen zusätzlichen gemultiplexten
Adreß/Datenbus AD0-AD12 plus eine spezielle /PSENE-Leitung fürs Latch.
Bei weiterem Interesse -> Datenblatt habe ich hier gefunden:
http://www.datasheetarchive.com/dl/Scans-052/DSAIH00054884.pdf

Viele Grüße
Jörg
