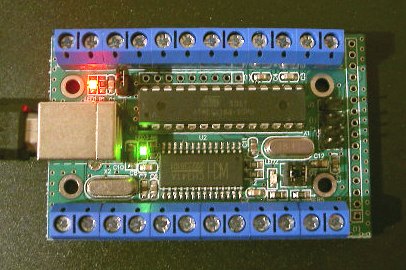

Das μPIO / TEMP12 ist für den Betrieb von bis zu zwölf digitalen Temperatursensoren vom Typ Dallas DS18B20 ausgelegt. Sie hier erhalten hier das µPIO /TEMP12 und dazu 6 Stück DS18B20 Sensoren. Die Werte der zwölf Kanäle werden per USB zum PC übertragen. Der Anschluss der Sensoren erfolgt über die Anschlussklemmen B0…B5 und C0…C5. An jeden dieser Kanäle kann EIN Temperatursensor angeschlossen werden. Freie Kanäle, die nicht für Temperatursensoren verwendet werden, können für alternative Aufgaben konfiguriert werden: DS18B20 Temperatursensor Digitaleingang Digitalausgang Alarmausgang Sensoreingang (ADC) (nur C0…C5) Die Konfiguration des Gerätes erfolgt mit Hilfe der mitgelieferten Software (Real View 3.0). Diese ermöglicht die Einstellung der Kanäle. Die Kanaleinstellungen werden mit Hilfe der Konfigurationssoftware zum Gerät übertragen und dort temporär oder dauerhaft abgelegt. Somit ist das μPIO / Temp12 als PC-Interface geeignet, kann aber auch für den Betrieb ohne PC (Stand-Alone) verwendet werden. Für jeden analogen Kanal (Temperatur- und Sensoreingänge) können zwei Grenzwerte definiert werden, die den Eingangswert als „HOCH“ und „TIEF“ einstufen. Diese Einstufung dient zur Ansteuerung von Kanälen, die als Alarmausgang konfiguriert sind. So kann ein Alarmausgang z.B. ein Steuersignal ausgeben, welches etwa einen Lüfter einschaltet, sobald eine Temperatur den Grenzwert „HOCH“ überschreitet. Ausserdem erscheint die Anzeige „HOCH“ bzw. „TIEF“ ggf. auch auf einem optionalen LCD-Display. Der Port D des μPIO /TEMP12 erlaubt den Anschluss eines Standard-LCDTextdisplays (HD44780) mit 4x20 Zeichen. Andere Displayformate werden NICHT unterstützt. Auf dem Display werden die Werte und Zustände der Datenkanäle automatisch angezeigt. Weitergehende Informationen finden Sie im Datenblatt. Geeignete LCD-Displays (4x20) finden Sie HIER... Kompaktes AVR-Board mit Atmel ATmega168-20 High Speed Taktfrequenz 18.432000 MHz 100% error free High Baudrates Komfortabler Anschluss über Schraubklemmen oder Stiftleisten 6-poliger ISP-Anschluss Betriebsspannung (+5V) wahlweise vom USB oder extern 3 LED: USB-Power, COM (RxD) , USER (Port B.5; deaktivierbar) SOFT-RESET per DTR-Signal (deaktivierbar) Standard USB-B-Anschluss USB Chipsatz: CH341A Virtueller (RS232-)-COM-Treiber (VCP) Systemvoraussetzungen: XP, 2000, Vista, WIN7, 32/64 Bit Abmessungen ca. 70 x 45 x 15 mm Das Board,die Software und die Sensoren sind unbenutzt! Ich verkaufe das Bundle für nur 45 Euro!!!! Viele Grüsse aus Hamburg! Sebastian
