[V] Röhren-Gegentakt-Ausgangstrafo

Sinus T. OP #7434081
Lesenswert?
• ▲
▼

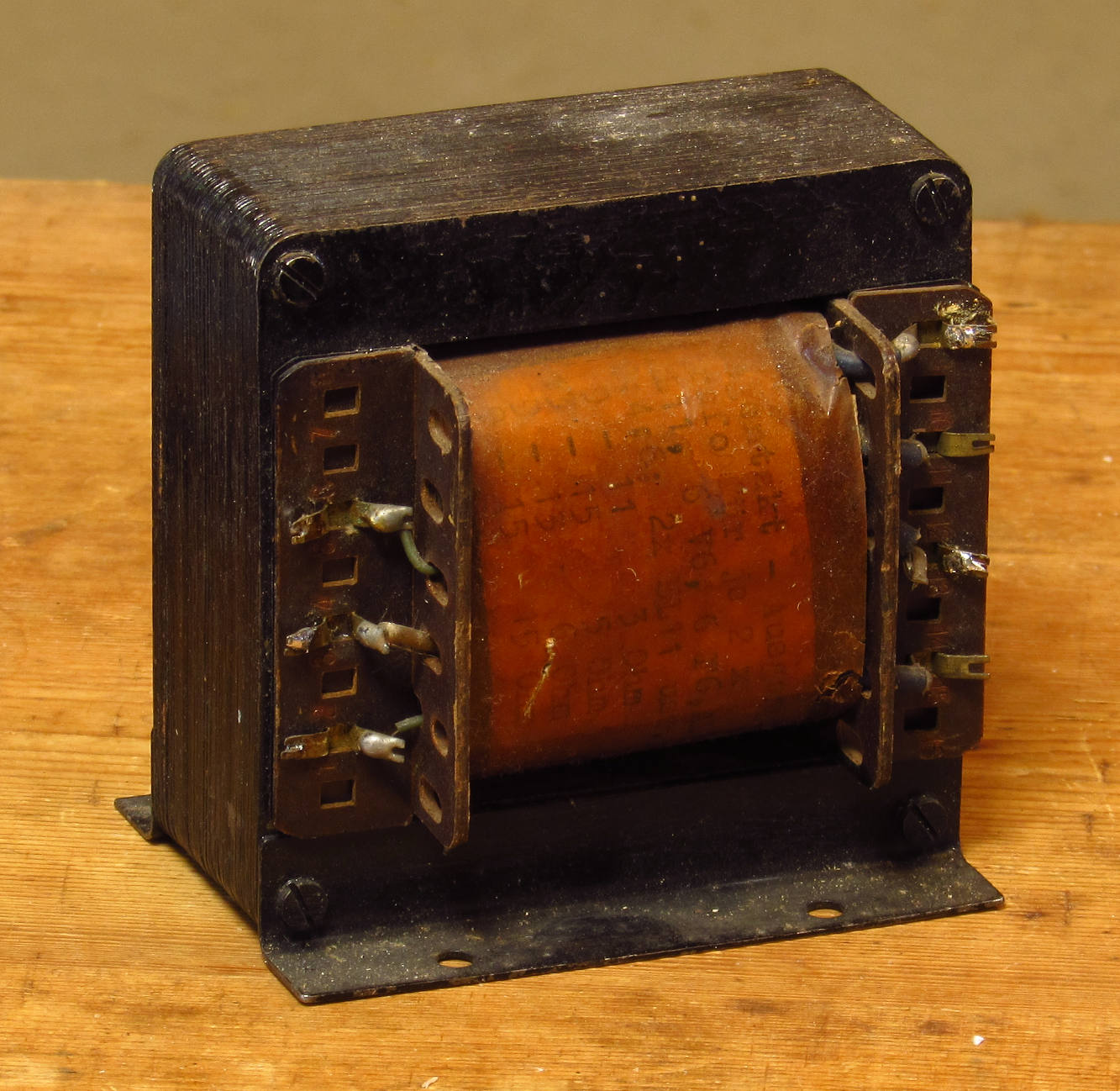

Ich habe hier einen Gegentakt-Ausgangstrafo für Röhren-Endstufen Folgende Aufschrift:

1

Gegentakt - Ausgangs-

2

trafo für je 2x

3

EL11, 6V6, 6F6, AL4,

4

2-4-6: 2x EL11 usw.

5

 9 - 11    3 Ohm

6

13 - 15    5 Ohm

7

 9 - 13    6 Ohm

8

 9 - 15   15 Ohm

Ich weiß, die Widerstandsangaben auf der Lautsprecherseite sind widersprüchlich, steht aber so drauf. Der Gleichstrom-Widerstand der Primärwicklung (gesamt) beträgt etwas über 1 kOhm, die Induktivität ca. 35H bei 1kHz. Der Trafo hat also keinen Windungsschluss. Sonst ist er nicht getestet. Der Kern ist M85.

10 Euro plus Versand (DHL 4 Euro, Hermes 4.50)
