ESP8266: suche Hilfe zur Pinbelegung

Gast #6897182
Schreibe doch einfach ein Programm, dass auf jedem GPIO ein anderes
Signal ausgibt. Dann kannst du mit einem Logic Analyzer oder Oszilloskop
austüfteln, welcher Pin welchem GPIO entspricht.

Im einfachsten Fall könnten das Impulse sein, deren Länge der GPIO
Nummer in Millisekunden entspricht.
#6897198
Hallo,

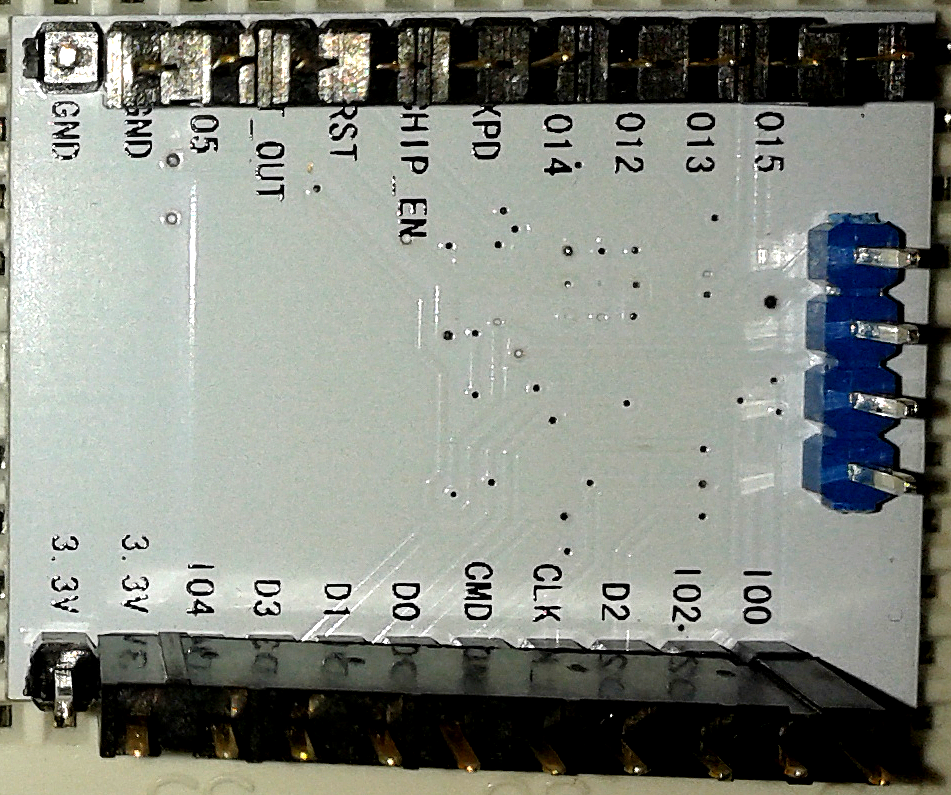

die meisten Pins sind doch eindeutig beschriftet.
CLK, CMD, D0..D3 sollte die HSPI-Schnittstelle sein, also
GPIO6...GPOO11.
Da ich nach dem Bild das Modul nicht identifizieren kann ist unklar, ob
die frei verfügbar sind.

Gruß aus Berlin
Michael
