Automatische Abschaltung

Alex Gast 21.10.2011 20:58 #2390668

Lesenswert?

•

Hallo!

Meine Kenntnisse von Transistoren (insbesondere PNP) sind nicht die
Welt. Würde diese Schaltung funktionieren?

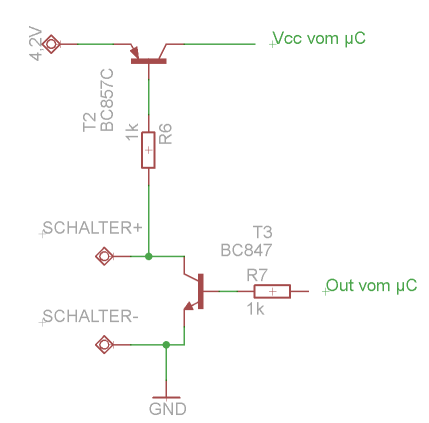

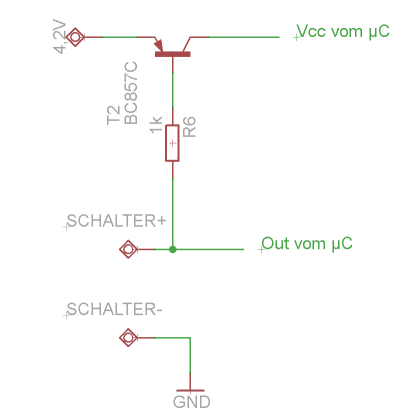

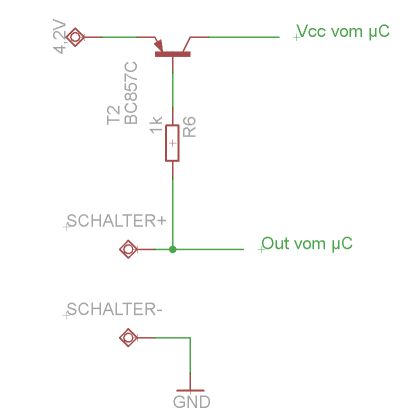

Erklärung: Die Schaltung ist Stromlos. Über einen Taster soll der PNP
kurz durchsteuern, den µC anwerfen, welcher dann über einen Port ein
GND-Signal auswerfen soll. Nach einer programmierten Zeit soll sich die
Schaltung selbstständig ausschalten, indem ein HIGH am Ausgang des Ports
geschaltet wird.

Ist das so machbar?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Wegstaben V. (wegstabenverbuchsler) 21.10.2011 21:06 #2390680

Lesenswert?

•

▲
▼

Staunen: du verwendest einen uC, um einen Pin eine Zeitlang auf Ground
zu ziehen? oder macht der noch anderes außer "grounden"?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 21.10.2011 21:07 #2390682

Lesenswert?

•

▲
▼

nein, nicht extra deswegen. Die Schaltung soll noch mehr tun... es geht
mir nur um die Abschaltung, da PNP-Transistoren mein Steckenpferd sind.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

(prx) A. K. (prx) 21.10.2011 21:09 #2390687

Lesenswert?

•

▲
▼

Wird nicht funktionieren, weil der Strom über die Basis und die
Schutzdiode des Pins in den abgeschalteten µC reinfliesst.

Ausnahme: Manche µCs kleinerer Versorgungsspannung besitzen 5V-tolerante
Pins mit etwas anderer Schutzbeschaltung.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 21.10.2011 21:12 #2390691

Lesenswert?

•

▲
▼

A. K. schrieb:
> Wird nicht funktionieren, weil der Strom über die Basis und die
> Schutzdiode in den abgeschalteten µC reinfliesst.

Die Ports sind nicht hochohmig wenn der µC stromlos ist?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 21.10.2011 21:13 #2390692

Lesenswert?

•

▲
▼

sorry. es geht konkret um einen Atmega8L

Antwort Zitieren Bearbeiten Löschen Beitrag melden

(prx) A. K. (prx) 21.10.2011 21:16 #2390700

Lesenswert?

•

▲
▼

Alex schrieb:

> Die Ports sind nicht hochohmig wenn der µC stromlos ist?

Sind sie nicht, weil es interne Schutzdioden vom Pin zu VCC und GND
gibt. Und die nach VCC leitet dann natürlich. Sparsame Controller kann
man auf die Art betreiben, ohne VCC anzuschliessen, was schon manchen
hier erstaunt hat.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 21.10.2011 21:21 #2390707

Lesenswert?

•

▲
▼

Vielen Dank! Ein Layout gespart.

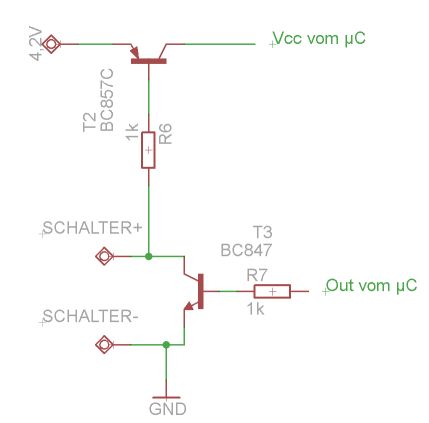

Das bedeutet ich benötige mindestens noch NPN und einen Widerstand oder
geht es irgendwie Bauteilschonender?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Timo D. (lorvorne) 21.10.2011 21:24 #2390711

Lesenswert?

•

▲
▼

Hi,

hat der ATMEGA keinen PowerDownMode?
Kenne nur den ATMEGA16 näher und der hat einen PowerDown
mit wenigen 1uA Stromaufnahme. Den kann man über einen
externen Pin (INT0, INT1, INT2) per Interrupt aufwecken.
Damit brauchst Du nur einen Taster - sonst nix.
(PullUp ist im ATMEGA drinne.)

Gruß,
Timo

Antwort Zitieren Bearbeiten Löschen Beitrag melden

(prx) A. K. (prx) 21.10.2011 21:28 #2390716

Lesenswert?

•

▲
▼

Alex schrieb:

> oder geht es irgendwie Bauteilschonender?

Insbesondere stromsparender. Denn durch R6 und R7 fliessen im Betrieb
recht viel Strom. Deine Vorliebe für Bipolartransistoren in Ehren, aber
an dieser Stelle sind sie etwas ungünstig. Beide.

Zumal der erwähnte Powerdown Modus deutlich einfacher ist.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 21.10.2011 21:35 #2390726

Lesenswert?

•

▲
▼

Das Problem ist aber, dass neben dem ATMEGA noch eine Spannungsinverter
MAX660, 2 OP-Amps und 3 MAX4624 (welche jedoch vom Strom her
vernachlässigbar sind) dranhängen.

Der Powerdownmodus würde nur den Stromverbrauch vom µC reduzieren.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

(prx) A. K. (prx) 21.10.2011 21:35 #2390729

Lesenswert?

•

▲
▼

AVR dran lassen und per P-MOSFET VCC vom Rest schalten. Stromschwache
Verbraucher kann man auch direkt aus einem Pin versorgen.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Alex Gast 21.10.2011 21:47 #2390740

Lesenswert?

•

▲
▼

Ich dachte immer komplett abschalten ist besser, da ansonsten ja
trotzdem Strom verbrauch wird... habe jedoch nun nachgerechnet und käme
auf eine Standbyzeit von 5,7 Jahre bei meinem 150mAh NiMH Akku bei 3µA
Powerdown des µCs.

Da ist die Selbstentladung eher problematisch ;) Vielen Dank für eure
Hilfe!

Antwort Zitieren Bearbeiten Löschen Beitrag melden
