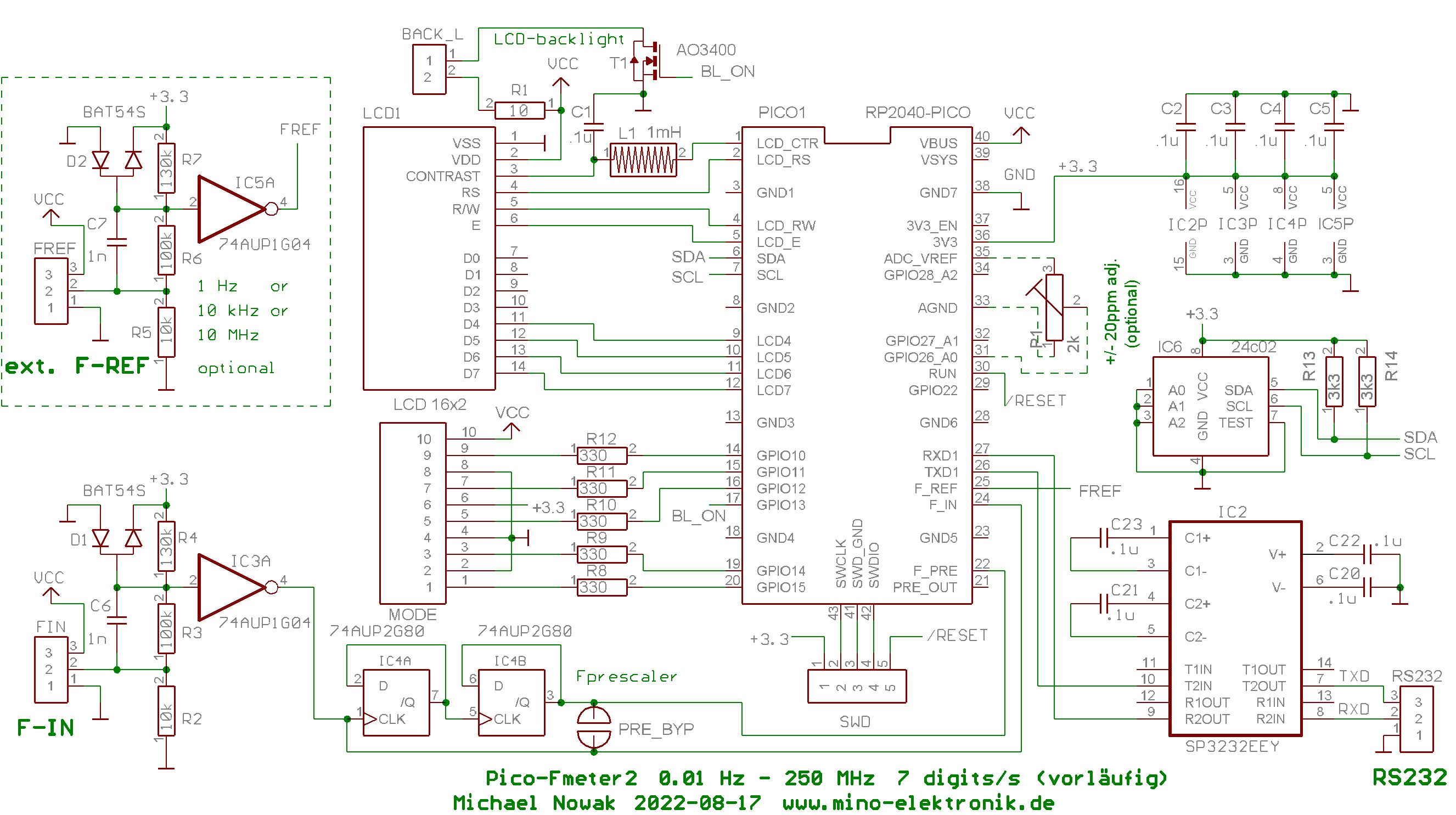

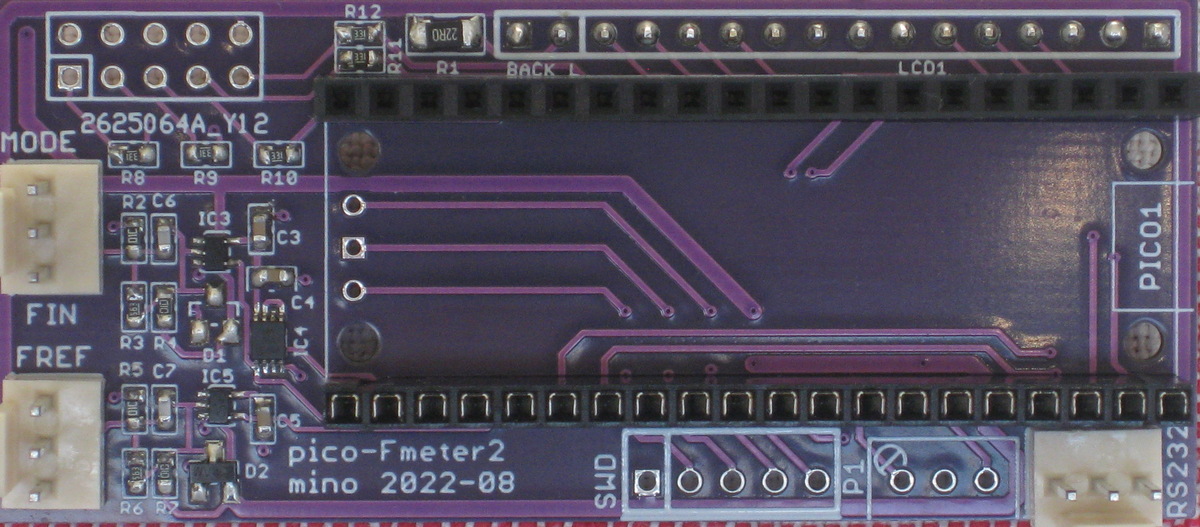

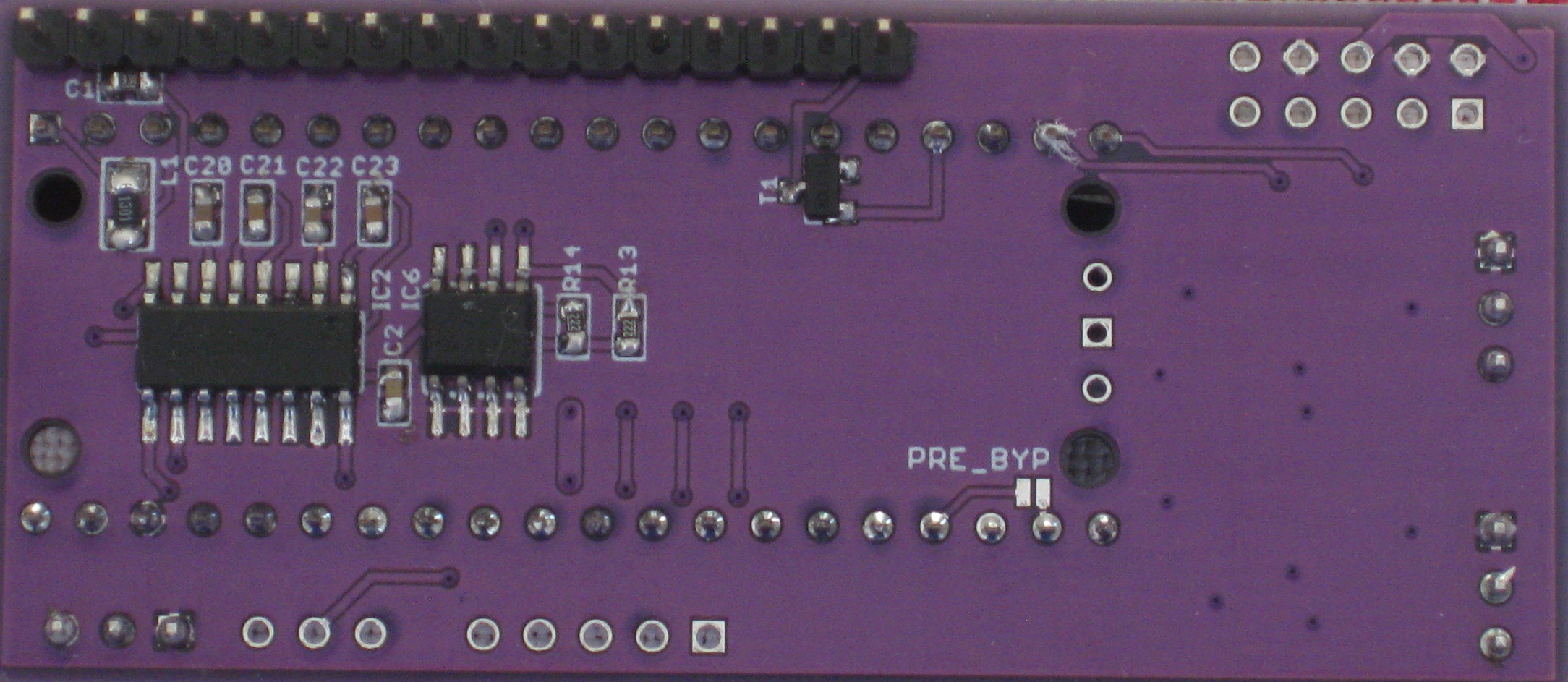

Für den schnellen Aufbau habe ich für die Vorgängerversion vom Pico-Fmeter RP2040 einen Musteraufbau anzubieten: Siehe Fotos Vorder-, Rückseite und Schaltplan. Es wird noch ein RPi Pico-Board mit RP2040 benötigt. Da sich nur der separate HF-Zweig in der Schaltung geändert hat, kann das .uf2-Programm der aktuellen Version verwendet werden, was zusammen mit der Beschreibung hier zu finden ist: http://mino-elektronik.de/fmeter/fm_software.htm#bsp_RP2040a Kosten: 10 Euro zzgl. Briefversand Es gibt eine weitere minimalbestückte Platine, bei der nur FIN mit einem Inverter 74AUP1GU04 (nur C6 mit 100 nF und 1 MOhm als Gegenkopplung), Schutzdiode D1, Vorteiler 74AUP2G80 und Abblockkondensatoren bestückt ist. Wie zuvor sind Buchsenleisten zum Aufstecken des Pico-Boards vorgesehen. Kosten: 5 Euro zzgl. Briefversand. Unter obigem Link finden sich auch fertige Dateien für die Fertigung von Platinen bei JLCPCB, ... Unbestückte Einzelplatinen kann ich zu 3 Euro zzgl. 0,85 Euro Briefversand anzubieten. Anfragen bitte per PN.
