SHT11 an USB. Bitte mal über die Schaltung drübersehen.

Renner Gast 15.09.2011 13:40 #2347080

Lesenswert?

•

Hallo Leute,

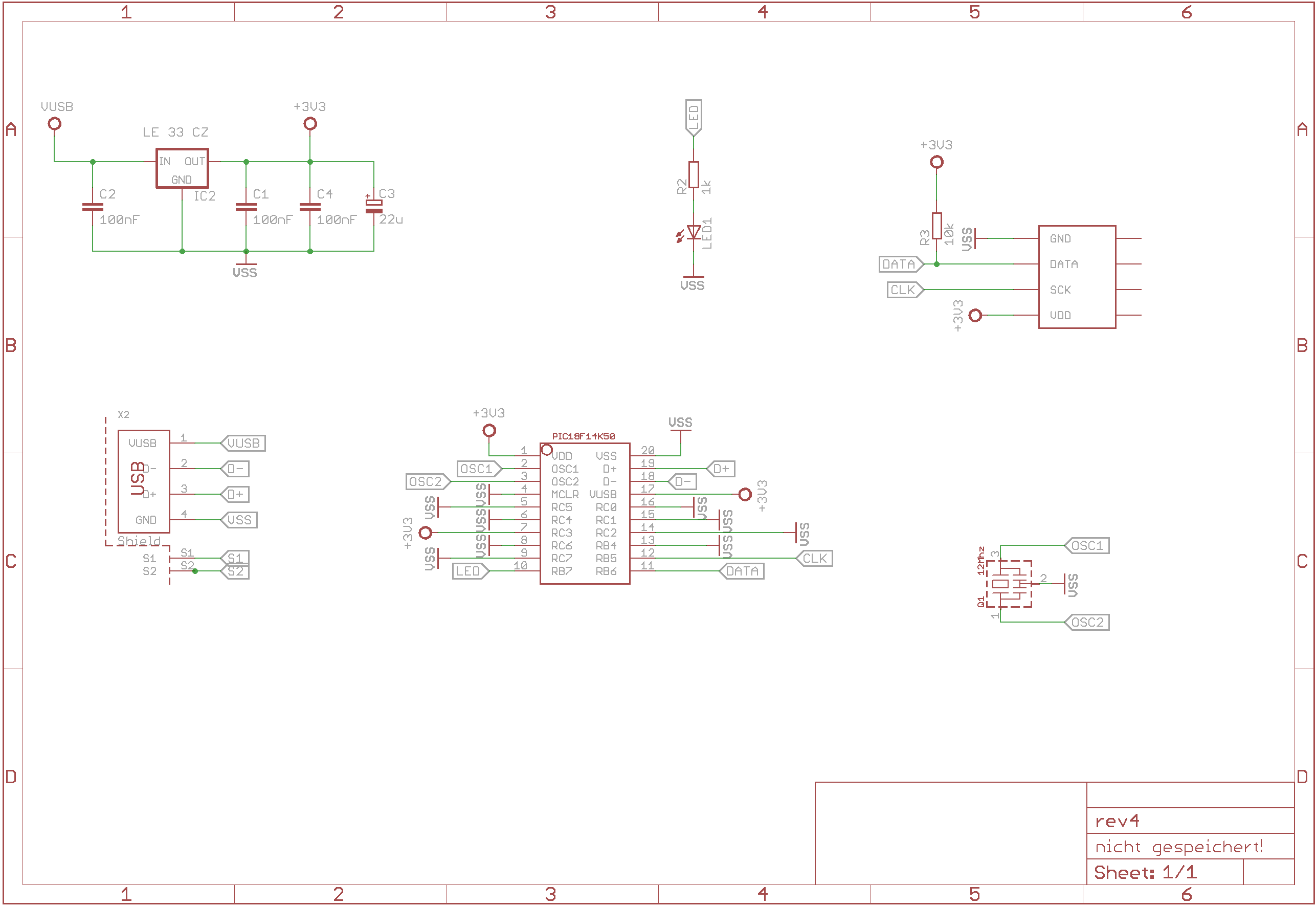

Bitte könnte einer von euch über meine Schaltung sehen, ob ich in meiner
Betriebsblindheit vielleicht etwas vergessen oder falsch gemacht habe?
Werde wenn die Platinen gefertigt sind die Source usw. ins Forum stellen
:-)

Dankeschön schon mal im Vorhinein

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Renner Gast 15.09.2011 14:36 #2347162

Lesenswert?

•

▲
▼

Habe gerade gesehen, das ich einen falschen Wert für den Vorwiderstand
genommen habe. Soll 75R sein.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Sepp Gast 16.09.2011 07:40 #2348049

Lesenswert?

•

▲
▼

Bin mir nicht sicher ob du den VUSB Pin richtig verschalten hast. Ich
glaube da gehört ein C drann.

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Renner Gast 16.09.2011 11:02 #2348220

Lesenswert?

•

▲
▼

Müsste eigentlich Passen.
Es wird ein PIC18LF14K50 verwendet.
Der C ist nur bei einem PIC18F14K50 notwendig.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
