SMD Platine gesucht

Christoph Gast #2259000
Hallo,

seit einiger Zeit suche ich schon nach einer praktikaben kleinen SMD
Testplatine.

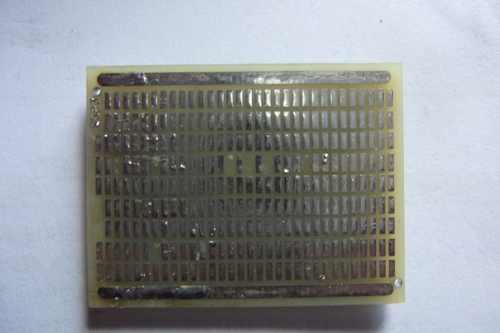

Auf dem Foto ist die von mir gesuchte Platine zu sehen.
Die Maße sind 32x42.
Ich habe im Netz recherchiert und sie nicht gefunden...
Vielleicht weiß jemand wo es diese zu kaufen/ bestellen gibt.

Vielen Dank für jegliche Infos.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Guido C. #2259181
Hallo Christoph,

Christoph schrieb:
> Ich habe im Netz recherchiert und sie nicht gefunden...
> Vielleicht weiß jemand wo es diese zu kaufen/ bestellen gibt.

Auf der Leiterplatte steht die Bezeichnung drauf. In Google nach "s523
smd pcb" gesucht und schon stößt Du auf einen Lieferanten (erster
Treffer).

https://www.buerklin.com/default2.asp?kwd=SMD-PCBs-type-S-523-%28H104810%29&event=ShowDvNr%28H104810%29&l=e

Mit freundlichen Grüßen
Guido
Antwort Zitieren Bearbeiten Löschen Melden Danke
Hobbybastler Gast #2259413
In der Zeit, in der du das Foto gemacht und diesen Thread eröffnet hast,
hättest du mit der Eagle Freeware so ein Stückchen schon entworfen.
Schnell mittels Tonertransfer auf ein Stück Platine und ab ins
Ätzbad.....

Irgendwie sind die Leute furchtbar fantasielos geworden.

Alles wollen sie vorgekaut und fertig gekauft haben.

Langweilig........
Antwort Zitieren Bearbeiten Löschen Melden Danke
Jan84 Gast #2259428
eine leere Lochrasterplatine ist doch genau das Gegenteil von
fantasielos. Sie ist das leere Blatt Papier, auf dem jetzt etwas
entstehen kann.
Mit etwas Fantasie kann man sich aber vorstellen, dass jemand, der so
eine Frage stellt, kein Ätzbad hat. Sonst würde er sein Design ja direkt
in Kupferbahnen gießen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Hobbybastler Gast #2259456
Wer etwas will sucht Wege, wer etwas nicht will sucht Gründe....

Ätzbad = Plasteschale mit Fe3Cl2 gelöst in Wasser

Oder besser doch professionell mit Lötstoplack und vorverzinnt und
Wartezeit zwei Wochen ?
Antwort Zitieren Bearbeiten Löschen Melden Danke
nichtFrickler Gast #2259572
Hobbybastler schrieb:
>

Wo ist das Problem? Es muss doch nicht jeder selber ätzen wollen? Bei
den heutigen Platinenpreisen tue ich mir das Gepansche jedenfalls nicht
mehr an:

-selber ätzen ist um einiges umweltfreundlicher als professionelle
Fertigung

-kein Problem mit der Entsorgung der Rückstände

-Zeitaufwand (rechne mal den "Stundenlohn" beim selbermachen, bei 2€ für
die Platine aus)

-Kosten (2€ dürften wohl nicht leicht zu unterbieten sein, für
Basismaterial, Chemikalien, Zinn, Energieaufwand,..)

-...


Ja, das waren alles Gründe. Recht gute, wie ich meinen will. Aber die
Lösung für das ursprüngliche Problem wurde ja schon weiter oben
gefunden, siehe den Link zu Bürklin.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Arno Nyhm Gast #2259826
Es gibt eben 'Hobbybastler' und Profis - die einen wollen sich die Zeit
vertreiben, die anderen zu Ergebnissen kommen.
Prinzipiell eben - wobei ich mit dieser Aussage niemanden als Profi
betiteln wollte, der nicht einmal Quellen für einfach zu beschaffene
Arbeitsmaterialien selbstständig auftreiben kann.

scnr
Antwort Zitieren Bearbeiten Löschen Melden Danke
Michael D. #2260296
nichtFrickler schrieb:
> bei 2€ für die Platine aus)


Wo kann ich eine Platine für 2€ bestellen?
Matsche sie mir immer gerne selber weil dann auch die Wartezeit geringer
ist und ich noch keine Angebote gefunden habe wo ich mir die Platinen
für 2Euros bestellen kann.


Hierfür währe es aber super es selber zu machen, man kann ggf. was änder
und sonst einfach einscannen -> Ätzen
Antwort Zitieren Bearbeiten Löschen Melden Danke
Christoph Gast #2265783
Danke für eure Infos.

@Hobbybastler: Ich gebe dir schon recht, aber zum Ätzen braucht man erst
das entsprechende Equipment...wie nichtFrickler schon meinte.

Da hol ich mir lieber die Platinen, dann kann ich mich gleich dem
Basteln widmen.

Gruß
Antwort Zitieren Bearbeiten Löschen Melden Danke
