Kann mir jemand eine Platine erstellen?

Gast #2293106
Hi!

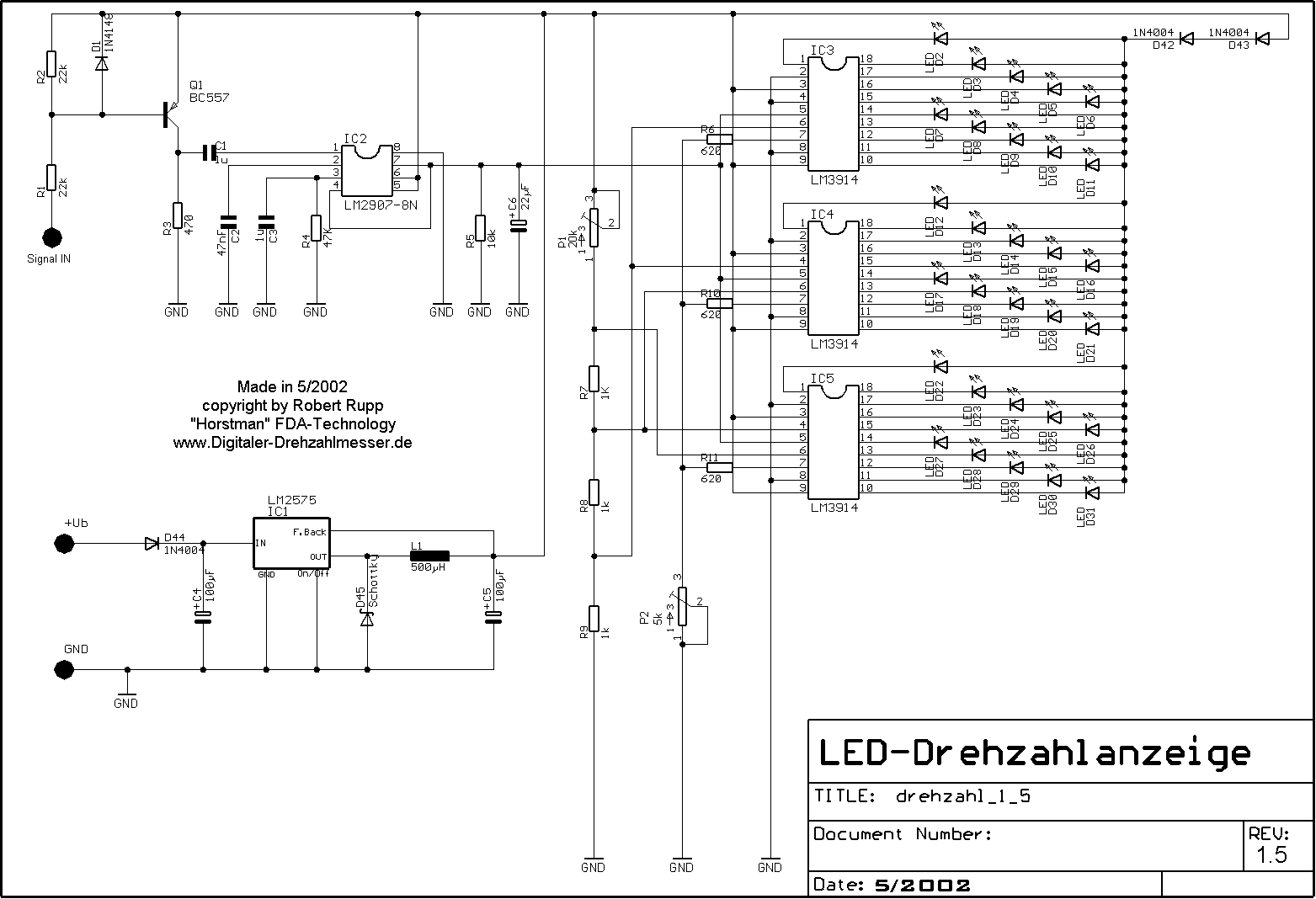

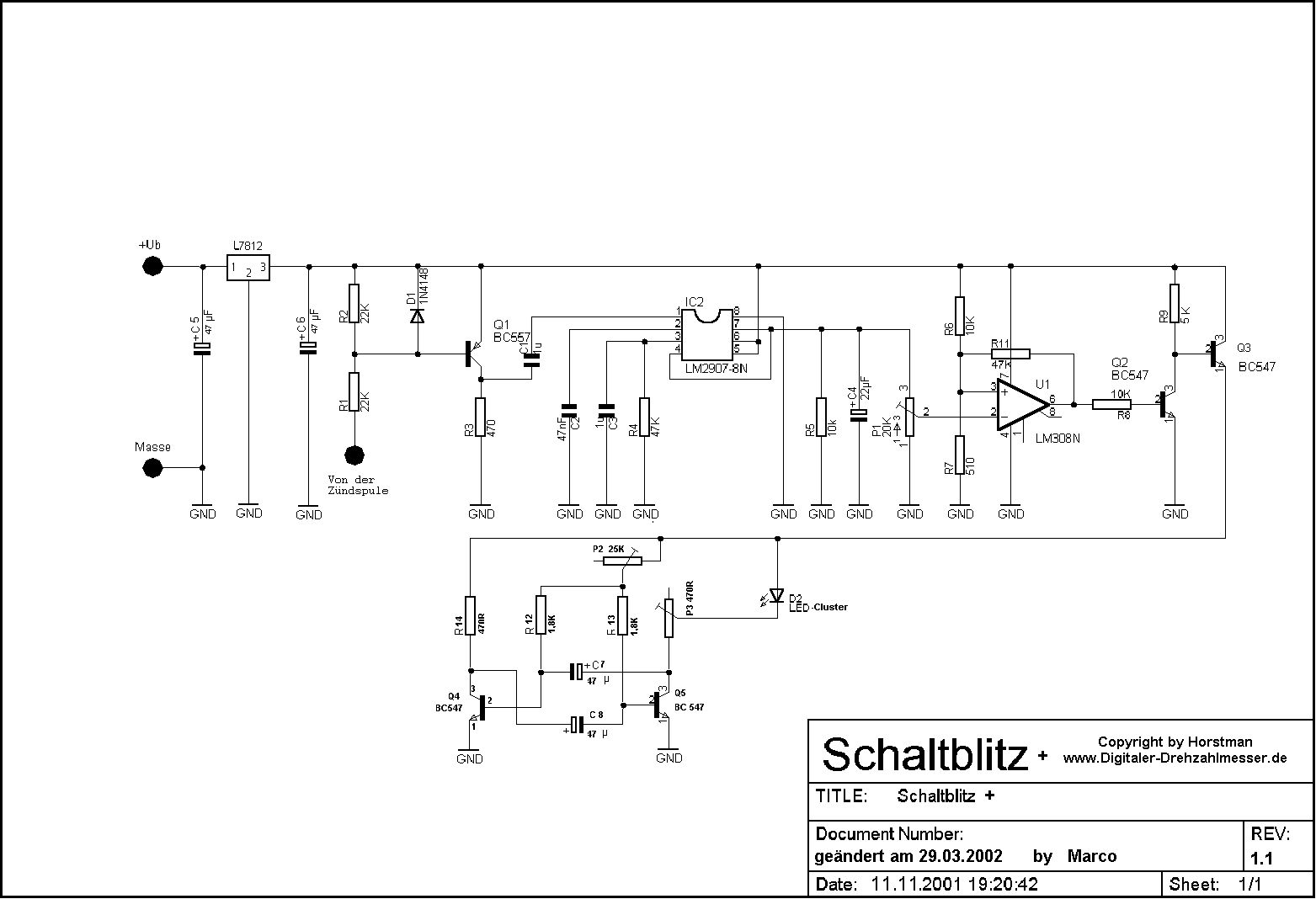

Ich wollte fragen ob jemand von euch mir je eine Platine zu den Bildern
erstellen und eventuell bestücken kann.

Oder kann mir jemand eine Eagle Datei erstellen aus den Bildern?

Gruß Jones
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Jones schrieb:
> Ich wollte fragen ob jemand von euch mir je eine Platine zu den Bildern
> erstellen und eventuell bestücken kann.
>
> Oder kann mir jemand eine Eagle Datei erstellen aus den Bildern?

Die Schaltpläne kann man in Eagle nachzeichnen und darauf ein Layout
erstellen. Dies kann man dann ätzen, die Bauteile kaufen und bestücken.

Ist nicht ganz ohne Aufwand. Was bist du bereit zu zahlen?
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Auf der Seite http://www.digitaler-drehzahlmesser.de unter Downloads
sind doch schon Layouts. Gefallen dir die nicht?

Die könnte man direkt so ätzen und bestücken.

Die Teile kosten ca. 35€, Platine ca. 25€, Arbeitszeit für Teile
Bestellen, Ätzen, Löten, Testen und versenden 120€.
Summa summarum würde ich dir eine fertige, bestückte und funktionierende
Platine für 180€ machen. Vorausgesetzt dir passt das Layout von der
Anordung der Leds.
Antwort Zitieren Bearbeiten Löschen Melden Danke
(Firma: Radner Mechatronics)
hallo

kann ich schon machen genauere Spezifikationen wären hilfreich

THT oder SMD?
einseitig oder zweiseitige Platine/Bestückung?
welche größe ist nötig?

wenn du willst kann ich dir das ganze auch ätzen

mfg Phillip
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Also dei digitaler-drehzahlmesser.de habe ich natürlich schon
nachgefragt. Er baut leider aus Zeitgründen keine mehr.

1000€ wäre ja etwas heftig...

Die Layouts von der Seite wären schon okay. Allerdings gibts nur von dem
einen ein Layout, den Schalblitz+ gibts nur als Schaltplan.

Gruß Jones
Antwort Zitieren Bearbeiten Löschen Melden Danke
Jones schrieb:
> 1000€ wäre ja etwas heftig...
gegenfrage: was hast du dir denn vorgestellt ?, ich
habs zwar nur 'ueberschlagen' aber i denke fuer ein neues
Layout + Platine + Bauteile + Aufbau + Test ist das
nicht zu teuer, ist ja ein Einzelstueck, bei mehreren
wird der Stueckpreis natuerlich geringer
du kannst mich aber auch gerne per PN kontaktieren


vlG
Charly


( U bimbo auf zur feehlerssuche ! )
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Ich habe mich inzwischen auf den einen Schaltplan mit dem vorhandenen
Layout beschränkt. Ich bin nicht davon ausgegangen, dass man das von
einer GIF datei aus direkt drucken und ätzen kann, daher die frage nach
dem eagle layout.

und ich denke dann ist es deutlich weniger arbeit...
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
>Die Layouts von der Seite wären schon okay. Allerdings gibts nur von dem
>einen ein Layout, den Schalblitz+ gibts nur als Schaltplan.
Also es gibt doch von allen auch ein Layout, bis auf die zwei von den
Zuschriften. Auch vom Blitz!
Und alle sind einseitig. Also nur noch ausdrucken, ätzen, bohren und
bestücken. Zeit < 2h.
Die meisten Teile sind Pfennigkram. Den LM308 (Rei 8 EUR) kann man doch
sicher durch was preiswerteres ersetzen.
Die Schaltung Schaltblitz_Schaltplan.gif ist Müll. Die LED parallel zum
Ausgangstransi? Aber der 7809 ist gut gegenüber dem 7812 in der anderen
Schaltung bei 12V (13,5V) Bordspannung.
Manche hier haben einen päkunären Größenwahn!
Antwort Zitieren Bearbeiten Löschen Melden Danke
Gast
Hallo Jones,
falls du auf mein Angebot zurückkommen willst, kannst du mich unter
folgender E-Mail erreichen: levejakixadejema@tempomail.fr
(die Adresse ist nur eine Woche gültig, wegen Spam)
Antwort Zitieren Bearbeiten Löschen Melden Danke
