Suche Layout Bandpass mit OPV

Lutz H. (luhe) OP 24.05.2014 23:36 #3667221

Hallo,
ich möchte mir in nächster Zeit einen OPV Bandpass zusammenlöten.
Leider mag das Kicad meine Sicherheitseinstellungen nicht.
Deshalb kann ich im Moment nicht Autorouten.
Da eine solche Schaltung möglicherweise schon einige mal existiert,
könnte ich auch ein vorhandenes  Layout nutzen.
Bauelemente habe ich keine bestimmten vorgesehen.

Danke für einen Tipp.

Angehängte Dateien:

NF-Bandpass.sch (6,39 KB)
NF-Bandpass.kicad_pcb (24,1 KB)


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke

Mike Gast 25.05.2014 09:49 #3667373

lutz h. schrieb:
> Deshalb kann ich im Moment nicht Autorouten.

Die sechs Bauteile wirst du doch wohl noch per Hand geroutet kriegen.
Und wenn du SMD verwendest, kannst du dir auch noch das Bohren der
Löcher für die Bauteilpins sparen.

Antwort Zitieren Bearbeiten Löschen Melden Danke

... Gast 26.05.2014 07:36 #3668274

Autor: lutz h. (luhe)
(luhe)--> da fehlt noch das "s" und das "c".

Antwort Zitieren Bearbeiten Löschen Melden Danke

F. F. (foldi) 26.05.2014 07:49 #3668282

Mike schrieb:
> Und wenn du SMD verwendest, kannst du dir auch noch das Bohren der
> Löcher für die Bauteilpins sparen.

Wenn du dann noch Streifenlochrasterplatinen nimmst, dann kannst du
sogar noch mixen.
Wenns nicht schön sein muss und die Größe auch nicht die tragende Rolle
spielt, dann ist das eine gute Option.
Mach ich fast nur so, weil es ja doch fast ausschließlich Einzelstücke
bei mir sind.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Stefan S. (mexakin) 26.05.2014 08:15 #3668297

... schrieb:
> Autor: lutz h. (luhe)
> (luhe)--> da fehlt noch das "s" und das "c".

musste schmunzeln

Antwort Zitieren Bearbeiten Löschen Melden Danke

Nils S. (kruemeltee) 26.05.2014 08:27 #3668302

F. Fo schrieb:
> Mach ich fast nur so, weil es ja doch fast ausschließlich Einzelstücke
> bei mir sind.

Selber ätzen ist ab einer bestimmten Größe (>20 Bauteile) dann doch
wieder schneller.

Antwort Zitieren Bearbeiten Löschen Melden Danke

Lutz H. (luhe) OP 26.05.2014 20:35 #3669339

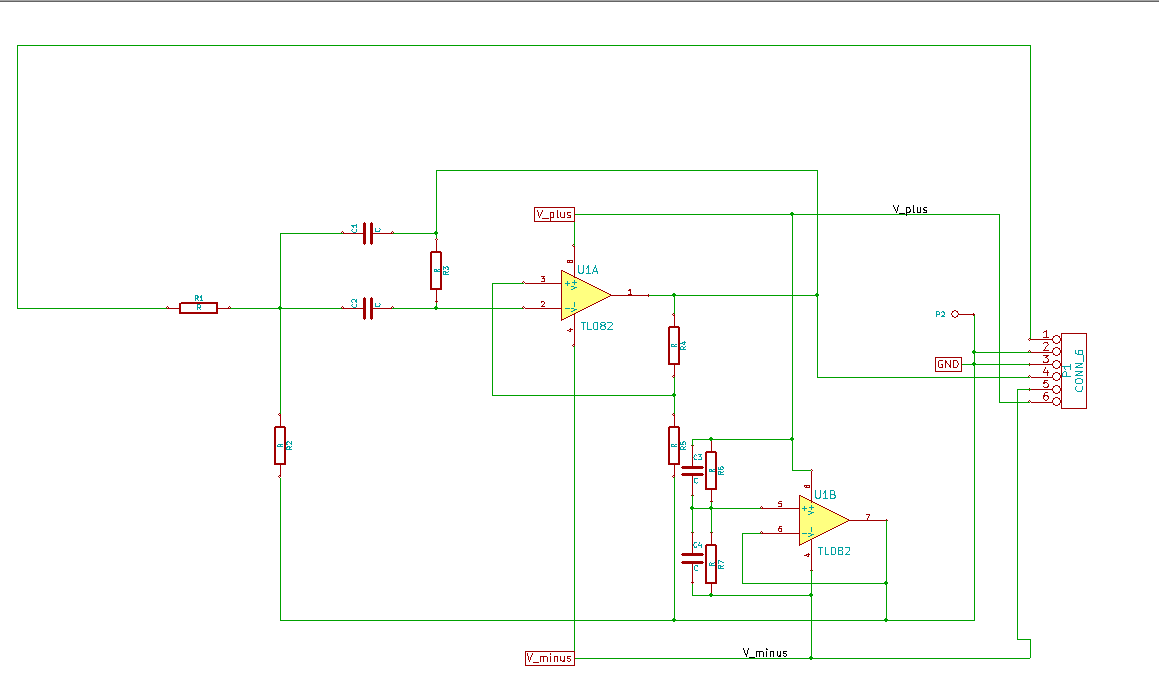

Hallo, hier die vollständige Schaltung,
