Supercap 2,7V Frage zur Überspannung

E. H. schrieb:
> Oder kann man die 2.8V riskieren?
Tsja, was kann passieren ? Einfach in ein explosions-sicheres gehause
hinsetzen und versuchen.
Wahrscheinlich geht alles gut, vielleicht wird der cap schneller
degradieren aber ist das wirklich ein Problem ?

Patrick

Könnte ja sein, dass es da "übliche" Toleranzen gibt.

Für den Dauerbetrieb stimme ich Dir ja völlig zu.

Ich suche halt nach dem "worst case", der dann wie oben beschrieben auch
nur kurzzeitig vorhanden sein sollte.

Ich habe eben mal bei den Maxwell Equivalenten nachgesehen.

Vrated = 2.7V
Vsurge = 2.85V

Wäre ja schon, wenn das was "Übliches" ist. Die Hoffnung stirbt zuletzt.

Also ich hab noch mal gesucht - und gefunden. Es gibt auch OVP Boards
mit ausschließlich 2.7V Grenzspannung. Die sind bestellt, und ich
hoffe, dass diese vernünftig arbeiten.

Interessanter Tipp, ist mir eine völlig unbekannte Methode.

Wie werden die denn angeschlossen?

E. H. schrieb:
> Wie werden die denn angeschlossen?

Analog zur Figure 3 einfach parallel:
https://passive-components.eu/evaluation-of-active-balancing-circuits-for-supercapacitors/

Aber dann auch noch eine günstige Schottky-Diode parallel schalten,
damit nicht bei Entladung ein Cap (der durch Alterung zu viel Kapazität
verlor) über 0,5V umgeladen werden kann in die falsche Richtung.

Wenn alle leicht leuchten sind die Kondensatoren voll. Das ist auch eine
gute Kontrolle zu sehen ab wann die Kapazitätswerte und
Selbstentladungen zu driften anfangen.

Danke für den Link und den Tipp.

Die Schottky-Dioden (ich bin ein echter Analog-Agnostiker) parallel zur
LED verstehe ich. Aber in der gleichen Durchlassrichtung? Sonst wäre es
ja ein Kurzschluss über dem Kondensator? Andersrum würde aber die LED
überbrückt? Ich begreife das Konzept einfach nicht.

Ich habe bei einer 1N5818 eine Flussspannung von 0.55V gefunden, wäre
die geeignet?


Sorry für die Amateurfragen, ich hab nur Grundkenntnisse in
Digitalsachen, aber analog taste ich mich eher vorwärts, da hab ich es
einfach nicht drauf.

E. H. schrieb:
> Aber in der gleichen Durchlassrichtung?

Natürlich in Sperrichtung.

An 20 weiße LED zu 1 Euro kann man kommen, wenn man so eine billige 1
Euro Lichterkette (zB vom TEDI, CODY, usw.) für zwei bis drei AA oder
AAA Zellen mit einem Vorwiderstand für alle parallelgeschalteten LED
auseinandernimmt. Mußt aber wissen, das mit diesen schwachen LED Du nur
mit maximal 5mA ausgleichen kannst.

Bei 300F sind rund, da Farad für Amper-Sekunden steht, über 300 Sekunden
(über 5 Minuten warten) laden mit 1A. Mehr kann das verlinkte Modul von
Dir nicht ab. Mit den kleinen LED wartest Du die zweihunderfache Zeit.

Zur 1N5818, es kommt darauf an. Wenn Du aus den Elkos nur Teilladungen
verbrauchst, dann ist diese nur da im Falle der Entladung nach dem
Betrieb Inversespannung zu begrenzen.

Wenn Du diese bis leer pulst, muss diese den Nennimpulsstrom Deiner
Anwendung vertragen.

Danke Euch nochmals, das hilft mir weiter.

Das mit dem Widerstand bzw. Spannungsteiler auf der Platine hatte ich
auch schon überlegt, und vielleicht mache ich das auch. Ich kann ja nur
dazu lernen, und das Risiko ist gering.

Nachdem ich mich eben mal ein wenig mit Zenerdioden befasst habe, frage
ich mich, ob es nicht am Einfachsten wäre, einfach eine dicke 2.7V
Zenerdiode über den Kondensator zu legen? Angemessene thermische
Maßnahmen vorausgesetzt würde die doch einfach alles verbraten, was über
2.7V liegt?

Weil das aber offenkundig niemand hier so machen würde, vermute ich mal,
dass das eben nicht so "einfach" ist.

Welche Hemmnisse stünden der Idee entgegen?

E. H. schrieb:
> Welche Hemmnisse stünden der Idee entgegen?

Kann man auch mit ZD machen. Das Beispiel mit ZD enthielt auch der Link
von mir. Kauf Dir in dem Falle rund 20% Stück mehr, als Du brauchst und
selektiere die am meisten abweichenden ZD aus.

Parallel dazu über jeweils einen Vorwiderstand von 1k eine weiße LED mit
2,45V und eine rote mit 1,6V angeschlossen macht da schon etwas her.

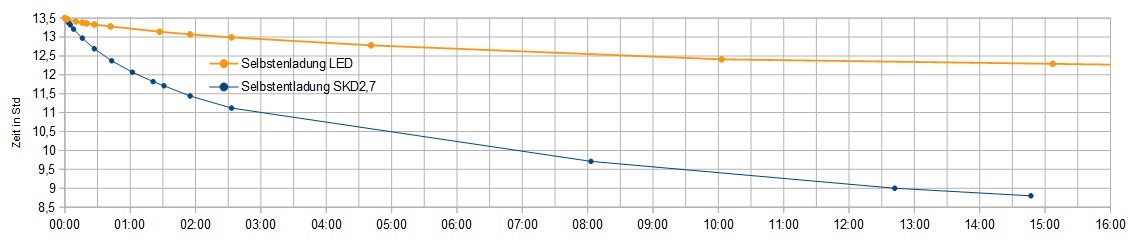

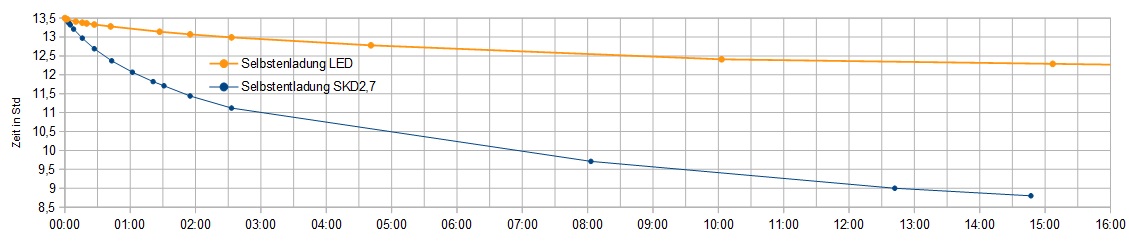

Nett ist vor allem wie lange das nach dem Betrieb noch vor sich
hinleuchtet.

Besten Dank.

Wenn die neu bestellten OVP Boards nicht tun, was sie sollen, probiere
ich das mal aus.

E. H. schrieb:
> einfach eine dicke 2.7V
> Zenerdiode über den Kondensator zu legen? Angemessene thermische
> Maßnahmen vorausgesetzt würde die doch einfach alles verbraten, was über
> 2.7V liegt?

die ist von der Kennlinie viel "weich"
Edit: zu Weich

Ok,

> viel zu weich

also doch ein Haken. Danke für die Aufklärung.

Wenn man mit der Zenerspannung niedrig genug bleibt, würde das ja
trotzdem gehen. Mit den entsprechenden Verlusten auch bei der dann noch
zur Verfügung stehenden Kapazität.

Das Würth Dingen seh ich mir noch an. Also die handeln nicht nur mit
Gummibärchen. Ich bin da immer wieder überrascht, wo die sich überall
tummeln. Die können eigentlich alles. Außer Hochdeutsch, natürlich.


Mich hat das Thema mit dem Überspannungsschutz neugierig gemacht. Auch
wenn die anderen China-Dinger funktionieren, nehme ich mir vielleicht
mal die Zeit, mit Zenerdioden oder auch mit dem TL431 rum zu spielen.

E. H. schrieb:
> Wenn man mit der Zenerspannung niedrig genug bleibt, würde das ja
> trotzdem gehen. Mit den entsprechenden Verlusten auch bei der dann noch
> zur Verfügung stehenden Kapazität.

Mach es richtig und nimm einen aktiven Balancer. Kostet nicht viel.

https://www.mikrocontroller.net/articles/Diode#Siehe_auch

> Mach es richtig und nimm einen aktiven Balancer.

Das mache ich. So oder so.

Das hilft aber nicht gegen Überspannungen.

E. H. schrieb:
>> Mach es richtig und nimm einen aktiven Balancer.
>
> Das mache ich. So oder so.
>
> Das hilft aber nicht gegen Überspannungen.

Aber sicher, denn der wirkt ja wie eine Z-Diode. Ok, einen Blitzschlag
oder Anschluß von 230VAC hält er nicht aus.
