Hi, ich habe eine kurze Frage. Womit würdet ihr möglichst bezahlbar 100V DC Spannung schalten (max ca 12A) ? Es ist für ein kleines Veranschaulichungsprojekt für die Uni, daher je günstiger, desto besser. Geschaltet wird von einem Mikrocontroller. Sind Solid State Relais die einzige Möglichkeit oder gibt es sowas auch mechanisch ? Die Steuerspannung ist soweit egal, geht eh über einen Transistor vom MCU aus. Mir wäre etwas mechanisches am liebsten, da es da die Möglichkeit gibt einen Wechsler zu benutzen, sonst muss ich mehrere SSRs für eine Leitung nehmen. Ich bin Informatiker, daher diese Fragen :) Es wäre einfach super auch was praktisches zu zeigen und nicht immer nur alles theoretisch zu zeigen.
Am einfachsten mit einem MOSFET wenn es keine deutlichen Überspannungsspitzen geben kann und die Trennung nicht fail safe sicher sein muss. Ja, teurer gibt es diese MOSFETs in einem schönen Gehäuse mit Schraubanschlüssen unter der (irreführenden) Bezeichnung SSR, bei denen man drauf achten muss dass sie explizit für Gleichstrom auf Lastseite und nicht nur für Wechselstrom sind
Ansonsten mit einem teuren (und grossen) mechanischem Relais dass so hohe Gleichströme trennen kann, damit den Abschaltstrom beachten https://www.ebay.de/itm/234922375448
Alle mir bekannten Solid State Relais schalten mit Triacs. Bekommt man bei DC an aber schlecht aus.
MfG Michael
Gast
#7421020
Alle mir bekannten Solid State Relais schalten mit Triacs.
Dann kennst du die anderen für DC Last eben nicht.
Womit würdet ihr möglichst bezahlbar 100V DC Spannung schalten (max ca 12A) ?
Was ist das für eine Last (induktiv, kapazitiv, ohmsch), d.h. gibt es erhöhte Einschaltströme oder Induktionseffekte beim Abschalten?
Wie häufig soll geschaltet werden (<1x pro Stunde ... 50000 x pro Sekunde)?
Tomasz O. schrieb:
Womit würdet ihr möglichst bezahlbar 100V DC Spannung schalten (max ca 12A) ?
Was ist das für eine Last (induktiv, kapazitiv, ohmsch), d.h. gibt es erhöhte Einschaltströme oder Induktionseffekte beim Abschalten?
Wie häufig soll geschaltet werden (<1x pro Stunde ... 50000 x pro Sekunde)?
... und weiter: braucht es Potenzialtrennung zum µC?
Womit würdet ihr möglichst bezahlbar 100V DC Spannung schalten (max ca 12A) ?
Was ist das für eine Last (induktiv, kapazitiv, ohmsch), d.h. gibt es erhöhte Einschaltströme oder Induktionseffekte beim Abschalten?
Wie häufig soll geschaltet werden (<1x pro Stunde ... 50000 x pro Sekunde)?
Danke erstmal an alle, ich werde mir die Links gleich anschauen, wenn ich zuhause bin.
Also die Last ist ohne Spitzen und auch das Schaltverhalten ist sehr unproblematisch. Ein 96V Netzteil wird hier geschaltet und das Schalten passiert max. 1 bis 2 mal die Stunde (Also 1xEinschalten, dann läuft die Geschichte ca 25min und dann wieder aus).
Gast
#7421044
Und was ist die Last?
Gast
#7421090
Also die Last ist ohne Spitzen und auch das Schaltverhalten ist sehr unproblematisch. Ein 96V Netzteil wird hier geschaltet
Moment mal, geht es um ein Netzteil mit 96V Eingangsspannung, die du schalten willst? Wenn ja, dann haben wir mit Sicherheit eine sehr hoch kapazitive Last, die ist alles andere als "unproblematisch".
möglichst bezahlbar 100V DC Spannung schalten (max ca 12A)
Hier ein 12V Relais für 5,50€, das 180VDC resistiv 16A schalten kann: Reichelt AZDC110-1AE-12DF https://www.reichelt.de/index.html?ACTION=7&LA=3&OPEN=0&INDEX=0&FILENAME=C300%2FAZDC110.pdf Eines mit 1xum und passender DC Schaltfähigkeit habe ich auf die schnelle nicht gefunden, man muss ja immer das Datenblatt sichten. Da es vom Kontroller angesteuert wird, kann man statt 1xum ja zwei Relais nehmen.
https://www.mouser.de/ProductDetail/Toshiba/TPH5R60APLL1Q?qs=h6V4JsTaLXeTEyFnNliCqQ%3D%3D Dieser Transistor z.B. sollte das können. Zumindest 5V Gateansteuerung sollte man aber vorsehen.
Mit einem mechanischen Relais hast du eine galvanische Trennung. Musst nur Relais und das 96V Netzteil in ein berührungssicheres Gehäuse einbauen.
Ein 96V Netzteil wird hier geschaltet und das Schalten passiert max. 1 bis 2 mal die Stunde (Also 1xEinschalten, dann läuft die Geschichte ca 25min und dann wieder aus).
Nicht wenige Netzteile haben ein Steueranschluss für genau diesen Zweck. Da reicht es aus diesen mit einem kleinen Transistor auf Masse zu legen, damit das Netzteil anläuft.
Als am besten erstmal die Beschreibung des Netzteils lesen, bevor du ans Basteln gehst.
https://www.mouser.de/ProductDetail/Toshiba/TPH5R60APLL1Q?qs=h6V4JsTaLXeTEyFnNliCqQ%3D%3D Dieser Transistor z.B. sollte das können. Zumindest 5V Gateansteuerung sollte man aber vorsehen.
Laut absolute maximum ratings verträgt der 100V. Ist das nicht etwas arg knapp bei 96V?
Ja, das ist zu knapp.

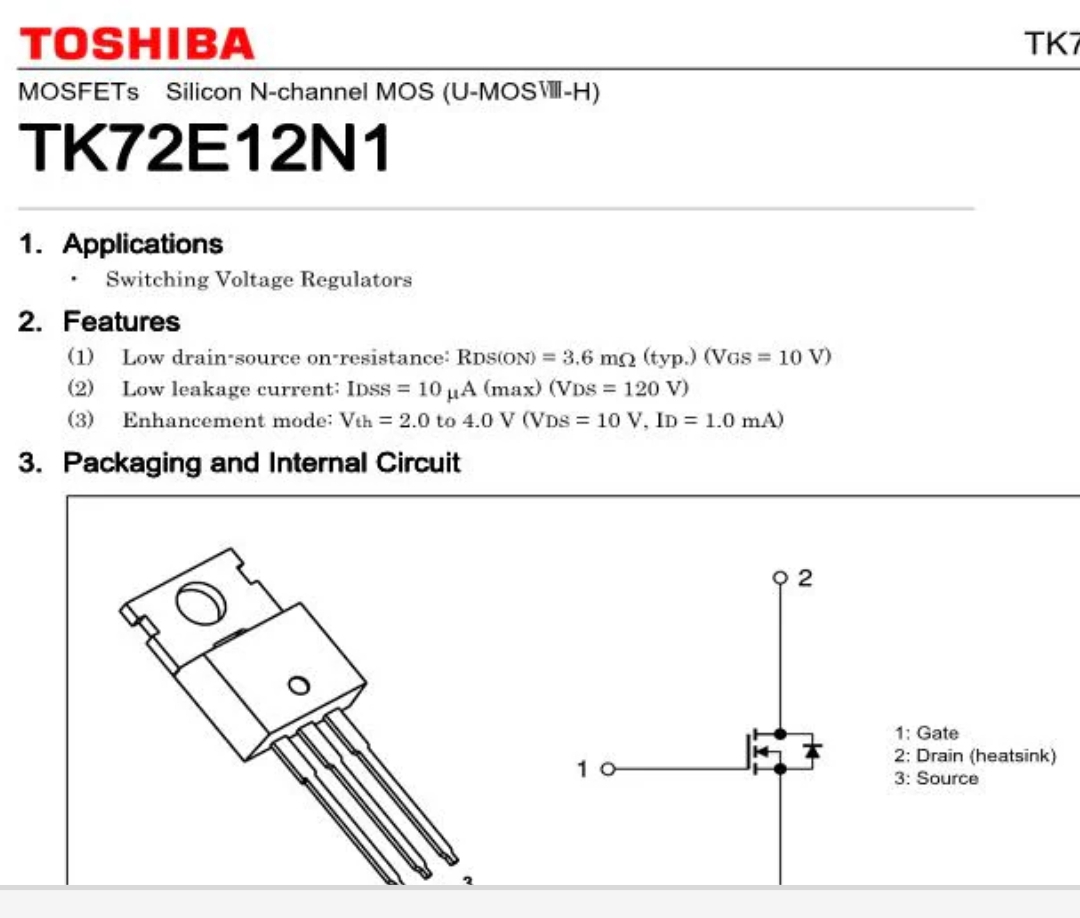

Es gibt auch 120V Typen.
Angehängte Dateien:
-
(190 KB)
alles andere als "unproblematisch".
Und was ist die Last?
Ach, Salami und so wiedermal...
Gruss Chregu
Vielen Dank nochmal für die Anregungen. Ich habe die Zettler AZDC110 Relais genommen und alles hat super geklappt. Danke an Wolf17 für den Vorschlag, hab die Relais vorher nicht gefunden. Es sind die mechanischen geworden, da ich wie gesagt Informatiker bin und diese Art des Schaltens ist recht Idiotensicher (kriegt man auch als Informatiker hin :) ). Ich habe die 12V Version genommen, da es die 5V Variante zwar laut Datenblatt gibt, allerdings nirgends zu kaufen. Ich schalte also von meinem STM32 einen Optokoppler, der schaltet einen Transistor, der 12V an das Relais anlegt. Da es sich um einen Wechsler handelt, ist meine Schaltung auch sehr einfach (Ich muss zwischen 2 Verbrauchern schalten können). Danke nochmal...
Ich schalte also von meinem STM32 einen Optokoppler, der schaltet einen Transistor, der 12V an das Relais anlegt.
Wozu den Optokoppler? Die 12V auf die gleiche Masse wie die STM32 Versorgung legen, ein NPN nach Masse mit Vorwiderstand, fertig. Die galvanische Trennung macht schon das Relais.
