Schaltsymbol für Attiny85

OP #4373748
Hallo zusammen, ich habe eine sehr banale Frage;
Wie sieht das Schaltsymbol eines Attiny85 aus?

Ich vermute, es ist einfach ein Quadrat mit jeweils 3 Linien an den

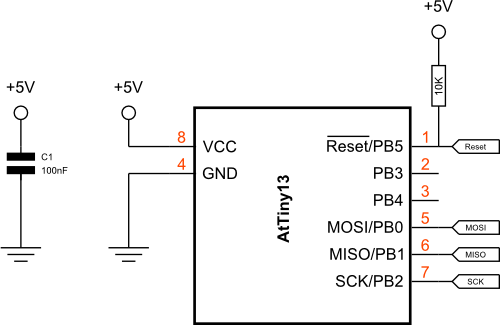

Seiten? (Ähnlich dem Symbol in der Zeichnung, allerdings ohne all die
PIN Beschriftungen) Eventuell noch durch die Andeutung des Halbkreises
zwischen dem RESET und Vcc Pin gekennzeichnet?


Mit besten Grüßen und Danke im Vorraus,
Doro


Bild: http://fs5.directupload.net/images/151202/okgyuyka.png
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Gast
Ist eigentlich egal, so wie es dir am besten gefällt. Ich würde
allerdings nicht die Pinnummern, sondern die Pinnamen ins Symbol
schreiben. Entweder an die aktuelle Funktion angepasst oder zumindest
die am häufigst verwendeten (PB1, ...). Die Pinnummern interessieren nur
den Mappingfile im Layoutprogramm.
