(B) hausgemachtes Controller Board mit ATmega32

Franz R. Gast #5429329
Lesenswert?
• ▲
▼

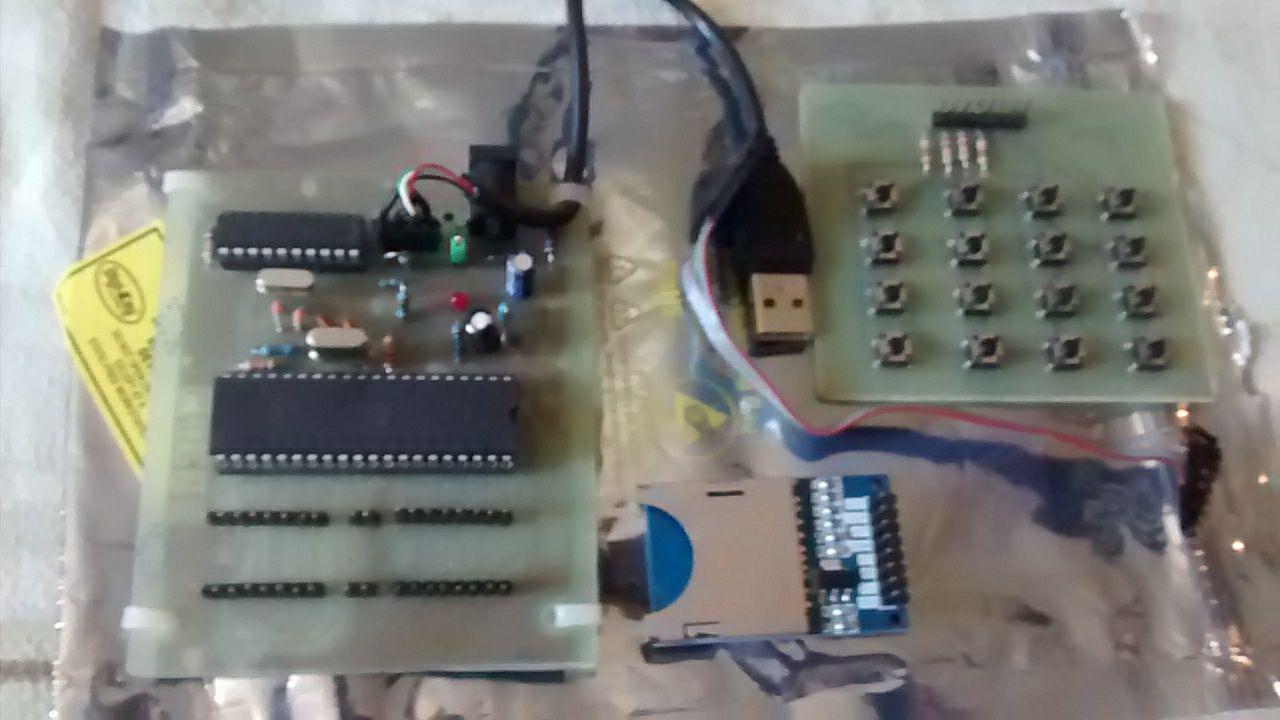

Biete hier mein hausgemachtes AVR Controller Board an.​

+ Tastenmatrix + SD Shield.

Es läuft mit CDC232 welches auf einen ATTiny2313 geflasht ist.
Beachtet bitte das CDC232 wohl unter Windows 7 64bit nicht mehr geht und
nur bis Windows 7 32bit.

Unter Linux dagegen kein Problem.

​Darauf steckt ein Mega32 welcher mit einen Bootloader via avrdude über
CDC232 flashbar ist (USB). avr910 oder mk2/mk1 weiss ich nicht mehr
genau.

Das Board läuft mit 3,3V.

Einen kleinen Fehler hat das Board, auf der Unterseite sind die falschen
100nf Kondensatoren verlötet, es sollten aber X7R mit 100nf drauf.

Schaltplan und Board file kann ich gerne per Email senden.


Gegen Versandkosten.

Grüße


Matthias
