Hallo allerseits,
ich habe ein Problem, das mit Bildbearbeitung zutun hat.
Zunächst ein paar Eckdaten zu meinem System, auf dem ich arbeite.
Grafikkarte: AMD Radeon HD 7700
Monitor: Asus 1920 x 1080
Übertragungskabel: HDMI
Ich möchte das Bild eines Mainboards aus einem digitalen
Benutzerhandbuch herauskopieren und in ein Word-Dokument einfügen. Die
Bildquelle befindet sich hier:
https://dlcdnets.asus.com/pub/ASUS/mb/Socket2066/WS_X299_SAGE/Manual/E16044_WS_X299_SAGE_UM_V4_WEB.pdf?_ga=2.67889560.806529509.1587369034-2138454103.1587369034&_gac=1.259212920.1587627344.CjwKCAjw-YT1BRAFEiwAd2WRtmKxqsgEYfhBAz2BUjJf4oSqsHcmPykd_47Ghr7UxtsqvtScRKFsghoCsl4QAvD_BwE
Bei der Ressource handelt es sich um eine PDF-Datei.
Wenn ich die PDF-Datei im MS Edge betrachte und um 1000% hineinzoome,
werden die Beschriftungen immer noch sehr scharf dargestellt. Nun habe
ich aber den Zoom nur auf 180% gestellt damit das Bild auch komplett auf
meinem bescheidenen Monitor komplett dargestellt wird. Ich habe ein
Screenshot mit Win+Druck erstellt, ihn in Word eingefügt und dann
zugeschnitten. Leider sind jetzt die Beschriftungen unscharf.
Mich beschäftigen jetzt zwei Fragen.
a) Warum ist das eingefügte Bild unscharf?
b) Wie kann ich es für die Zukunft schaffen, dass Grafiken, die kleine
Legenden oder Beschriftungen enthalten, in Word eingebunden trotzdem
noch scharf dargestellt werden. Benutzt man dafür ein spezielles Format
oder Technik? Bisher erstelle ich Diagramm oder Grafiken in Latex oder
Gimp, exportiere sie als JPG oder fotografiere sie mit dem Snipping-Tool
ab und füge sie dann in Word ein.
Viele Grüße
Citii
Im Acrobat-Reader ist das einfach lösbar: PDF erst so klein darstellen,
dass alles sichtbar ist, dann das Icon "Fotoapparat" oder
"Schnappschuss" benutzen um den Bildausschnitt festzulegen. Dann den
Zoomfaktor stark vergrößern, dabei bleibt der Fotorahmen an seinem
Platz. Mit Strg-C diesen Bildausschnitt in die Zwischenablage kopieren
und anschließend in ein Bildbearbeitungsprogramm einfügen. Ich verwende
Irfanview, aber zur Not geht auch das Windows Paint. Dann abspeichern.
Je nach Zoomfaktor wird die Datei schnell riesig.
By the way,
Das ist keine Bildquelle sondern ein Handbuch mit Copyright!
Da steht drin das es verboten ist zu kopieren oder auch Teile davon zu
verwenden.
Aber das weißt Du wohl selber.
Ich verwende gerne Irfanview um solche Dinge zu machen. Geht alles über
die Tastatur.
Der Grund für die Unschärfe dürfte die Bildgröße sein.
Wenn der Ausschnitt im Original sehr klein ist und das Bild in Word
aufgezogen wird dann entstehen Treppen.
Im Gegensatz zu pdf (hier werden Vektoren verlustfrei skaliert) werden
in Bildbearbeitungen Pixel gehändelt.
Da entstehen Treppen von Pixeln.
Pdf-Editor nehmen, Bild markieren und exportieren.
Gegebenenfalls muss die Elemente der Seite vorher noch in ihre
Einzelteile zerlegen, per Ungroup. Das kann auch mehrfach
notwendig sein. Bis das Bild ein einzeln markierbares Objekt ist.
Citii schrieb:> Mich beschäftigen jetzt zwei Fragen.>> a) Warum ist das eingefügte Bild unscharf?
Weil es sich bei Text um Vektordaten handelt, die vom Rechner an die
darzustellende Auflösung angepasst gezeichnet werden. Wenn du das also
hoch skalierst, wird es neu gezeichnet passend zu der Größe, in der es
auf dem Monitor dargestellt werden soll.
Wenn du einen Screenshot machst, bekommst du eine Pixelgrafik genau für
die Auflösung deines Monitors. Wenn du das hoch skalierst, müssen die
Pixel der Grafik vergrößert dargestellt werden. Das Bild kann nicht mehr
an die neue Größe angepasst neu gezeichnet werden.
> b) Wie kann ich es für die Zukunft schaffen, dass Grafiken, die kleine> Legenden oder Beschriftungen enthalten, in Word eingebunden trotzdem> noch scharf dargestellt werden. Benutzt man dafür ein spezielles Format oder
Technik?
Entweder den Screenshot sehr hochauflösend machen (führt aber zu großen
Dateien), oder als Vektorgrafik einbinden, wenn es irgendwie geht.
> Bisher erstelle ich Diagramm oder Grafiken in Latex oder Gimp, exportiere> sie als JPG oder fotografiere sie mit dem Snipping-Tool ab und füge sie dann> in Word ein.
jpg ist so ziemlich die schlechteste Idee. Das komprimiert
verlustbehaftet und erzeugt damit noch zusätzliche Artefakte, die gerade
bei feinen graphischen Strukturen besonders stören.
@Tom,
das sieht echt gut aus. Das hast du mit Inkscape gemacht? Wenn ich mit
Inkscape arbeite hängt sich das Programm beim Konvertierungsvorgang gern
mal auf oder ich muss einen Abbruch erzwingen, weil es zu lange dauert.
Ist mein Rechner für sowas vielleicht zu alt? Ich habe nur einen Intel
Core i7 der zweiten Generation mit einfacher AMD Redeon 7700. Kannst du
mir einen Tipp geben, mit welcher Software man am besten Vektorgrafiken
erstellt, wenn man Inkscape nicht zum laufen bekommt? Muss man sich das
teure Visio kaufen oder etwas von Adobe?
@Rolf,
ich könnte mir einen 4K-Monitor zulegen und würde es dann so handhaben,
wie du geschrieben hast. Dann hätte ich zwar Rastergrafiken, aber mit
denen kommt Word gut klar. Wenn ich dann einen Screenshot erstellen
würde, wäre der daraus entnommene Bildausschnitt immer noch in einer
besseren Auflösung als mein aktueller, sofern ich dich richtig
verstanden habe. Kann hier der Einbau einer besseren Grafikkarte noch
etwas rausholen, oder hat das damit nichts zutun?

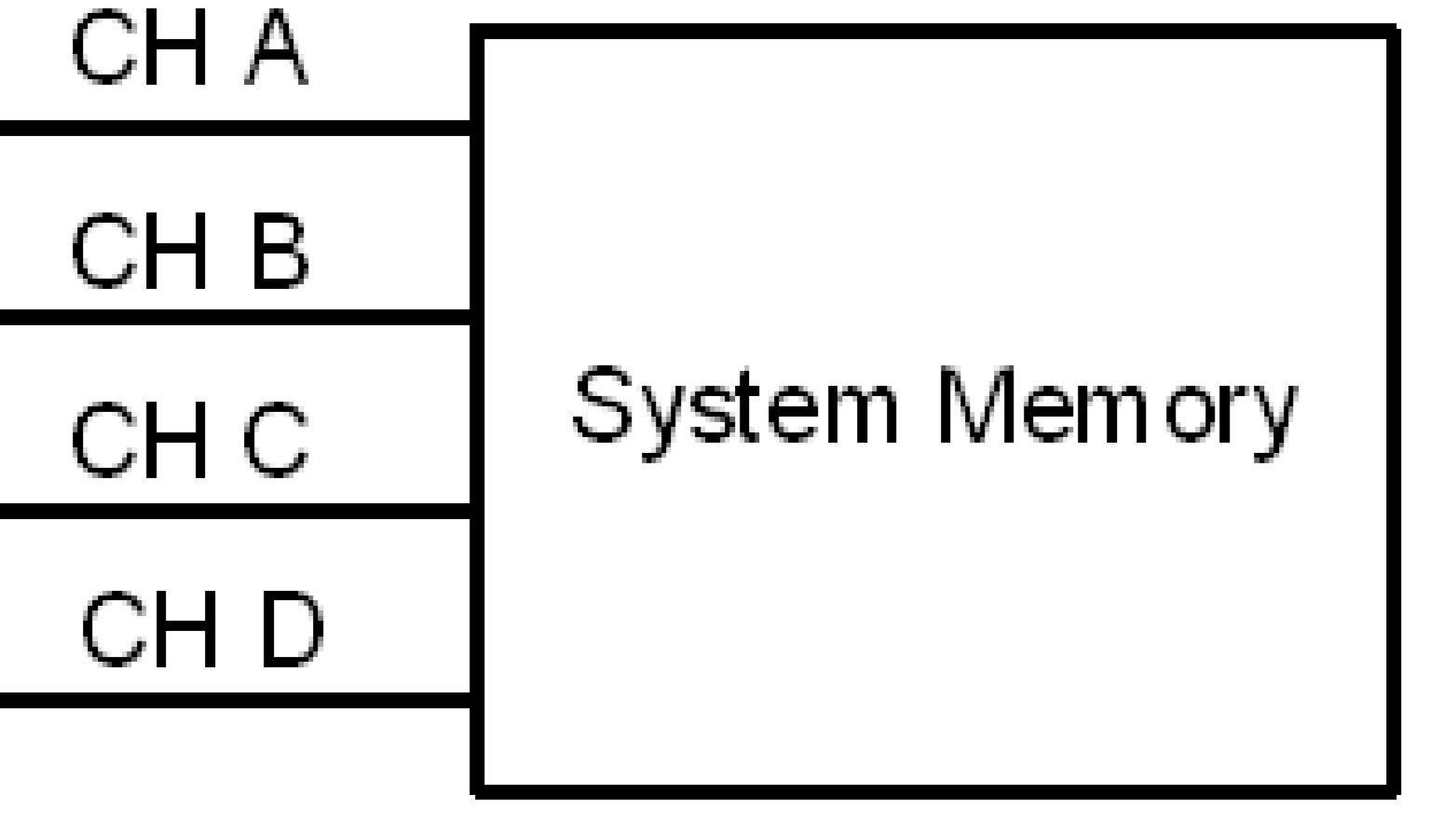

Ich bin im Übrigen nicht der Einzige, der damit Probleme hat. Im Anhang
befindet sich ein Ausschnitt aus einer Intel Core i 7 Spezifikation
(PDF), die ich im Browser hochskaliert habe.
Tom K. schrieb:> Mit Inkscape kann man wunderbar Vektorgrafiken aus PDFs stibitzen. Evtl.> funktioniert EMF in Word?
@Tom, ich habe es in Word eingebunden und es sieht fantastisch aus.
Danke

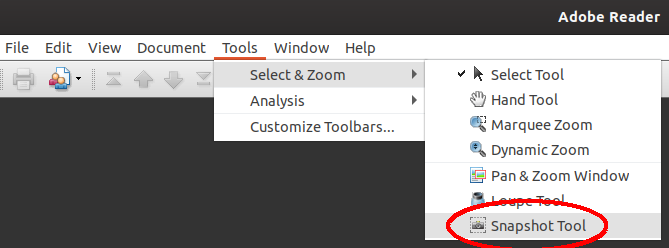

Christoph db1uq K. schrieb:> Im Acrobat-Reader ist das einfach lösbar: PDF erst so klein darstellen,> dass alles sichtbar ist, dann das Icon "Fotoapparat" oder> "Schnappschuss" benutzen um den Bildausschnitt festzulegen.
Welches Icon ist das? Ich finde nichts passendes.
Citii schrieb:> Das hast du mit Inkscape gemacht?

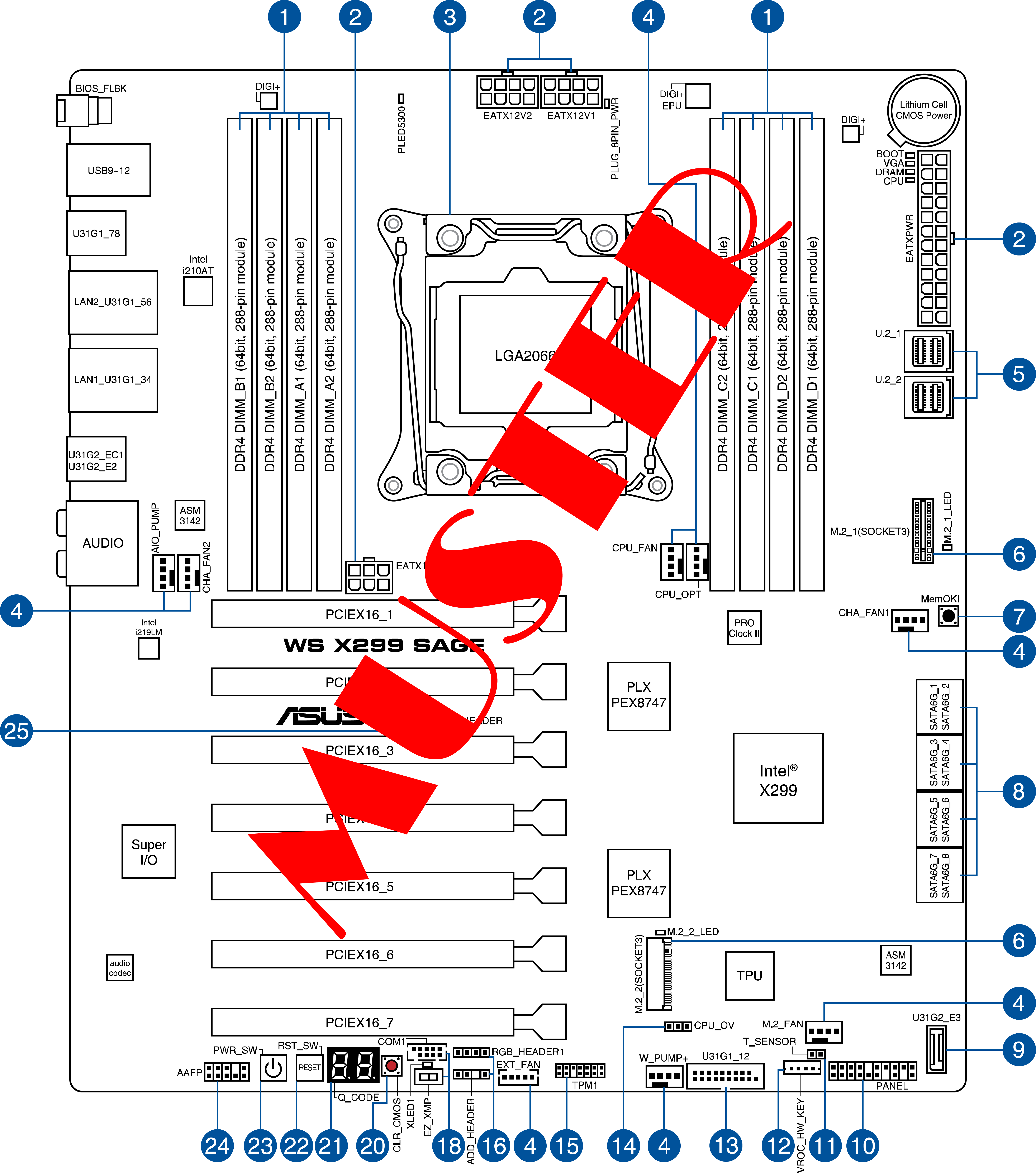

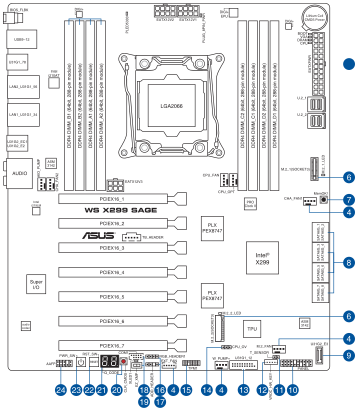

Ja. Seite 16 des verlinkten PDFs geöffnet (nicht importiert),
ungruppiert etc. (die Dokumentenstruktur ist meistens ziemlich wild),
etwas Gerümpel gelöscht, Seitengröße angepasst und als EMF und SVG
gespeichert. Dass das öffnen ein paar Sekunden dauert, scheint normal zu
sein.
Falls Du vom Ersteller der Dokumente die Nutzungsrechte für das
passwortgeschützte Dokument oder die Abbildung erhalten hast, kannst Du
das Dokument im Adobe Illustrator oder einem anderen Programm für die
Bearbeitung von grafischen Vektordaten (z.B. Coreldraw oder
Inkscape)öffnen.
Du entnimmst Die Seite, die die gewünschte Abbildung enthält und
entfernst alle unerwünschten Eleemente. Nun hast Du Deine Abbildung in
1A Qualität. Diese exportierst Du als 1200 DPI png Datei. Diese Datei
kannst Du in Word über den Einfügedialog importieren und beliebig
skalieren.
Der Zeitaufwand für die Beispieldatei betrug etwa 3 Minuten.
Paul
Ich habe unter Ubuntu nur einen uralten Acrobat, das ist jedenfalls das
Icon mit dem kleinen Fotoapparat. Das muss man eventuell erst in die
Werkzeugleiste hinzufügen.
Interessant ist an dem Verfahren, dass es mit Windows-Bordmitteln
funktioniert auch ohne Admin-Rechte zur Installation von Zusatzsoftware.
Und das seit den Tagen als Paint noch Paintbrush hieß und nur
unkomprimiertes BMP abspeicherte.
Unter Linux und Windows gibt es eine Sammlung von
Kommandozeilenprogrammen zur PDF-Bearbeitung, u.a. "pdfimages":
pdfimages [options] PDF-file image-root
Pdfimages saves images from a Portable Document Format (PDF) file as
Portable Pixmap (PPM), Portable Bitmap (PBM), Portable Network Graphics
(PNG), Tagged Image File Format (TIFF), JPEG, JPEG2000, or JBIG2 files.
Pdfimages reads the PDF file PDF-file, scans one or more pages, and
writes one file for each image, image-root-nnn.xxx, where nnn is the
image number and xxx is the image type (.ppm, .pbm, .png, .tif, .jpg,
jp2, jb2e, or jb2g).
Damit erhält man alle Bilder aus einem PDF in einem Rutsch und mit
optimaler Auflösung.
https://www.xpdfreader.com/download.htmlhttps://wiki.ubuntuusers.de/poppler-utils/
Christoph db1uq K. schrieb:> where nnn is the image number and xxx is the image type (.ppm, .pbm, .png,
.tif, .jpg, jp2, jb2e, or jb2g).
Bedauerlicherweise handelt es sich bei den Grafiken im Dokument nicht um
Bild- sondern um Vektordaten.
Ansonsten ist der Tipp wertvoll.
Die Freude war nur kurz. Offenbar wandelt Word die Vektor EMF-Datei
in ein ziemlich schlecht aufgeloestes Pixelbild um, wie ein
Probedruck in ein Postscriptfile gezeigt hat.
Womoeglich gibt es aber noch Importoptionen dafuer.
Die Defaults sind jedenfalls nicht zu gebrauchen.
Zwei Sachen fallen mir dazu ein:
1. Es gibt Programme, denen Du ein PDF übergeben kannst, und die dann
die Bilder extrahieren. Mehr als deren originale Auflösung ist aber
grundsätzlich nicht drin. Was dann die jeweilige Textverarbeitung damit
mach ist eine andere Sache.
2. Wie bereits angedeutet: Das PDF so groß wie möglich darstellen (denk
dabei mal an F11) und dann mittels Alt+Druck ins Clipboard holen. Mit
Boardmitteln: Paint starten und das Bild dort einfügen. Anschließend
bearbeiten (Beschneiden) und dann erneut ins Clipboard (Strg+A Strg+C)
einfügen. Der Inhalt des Clipboard kann direkt in Word eingefügt werden
und dann mit den üblichen Verdächtigen skaliert, verschoben und
befummelt werden. Natürlich kannst Du auch von Paint aus eine Datei
erzeugen und diese dann in Word einfügen. Oder auch nicht.
