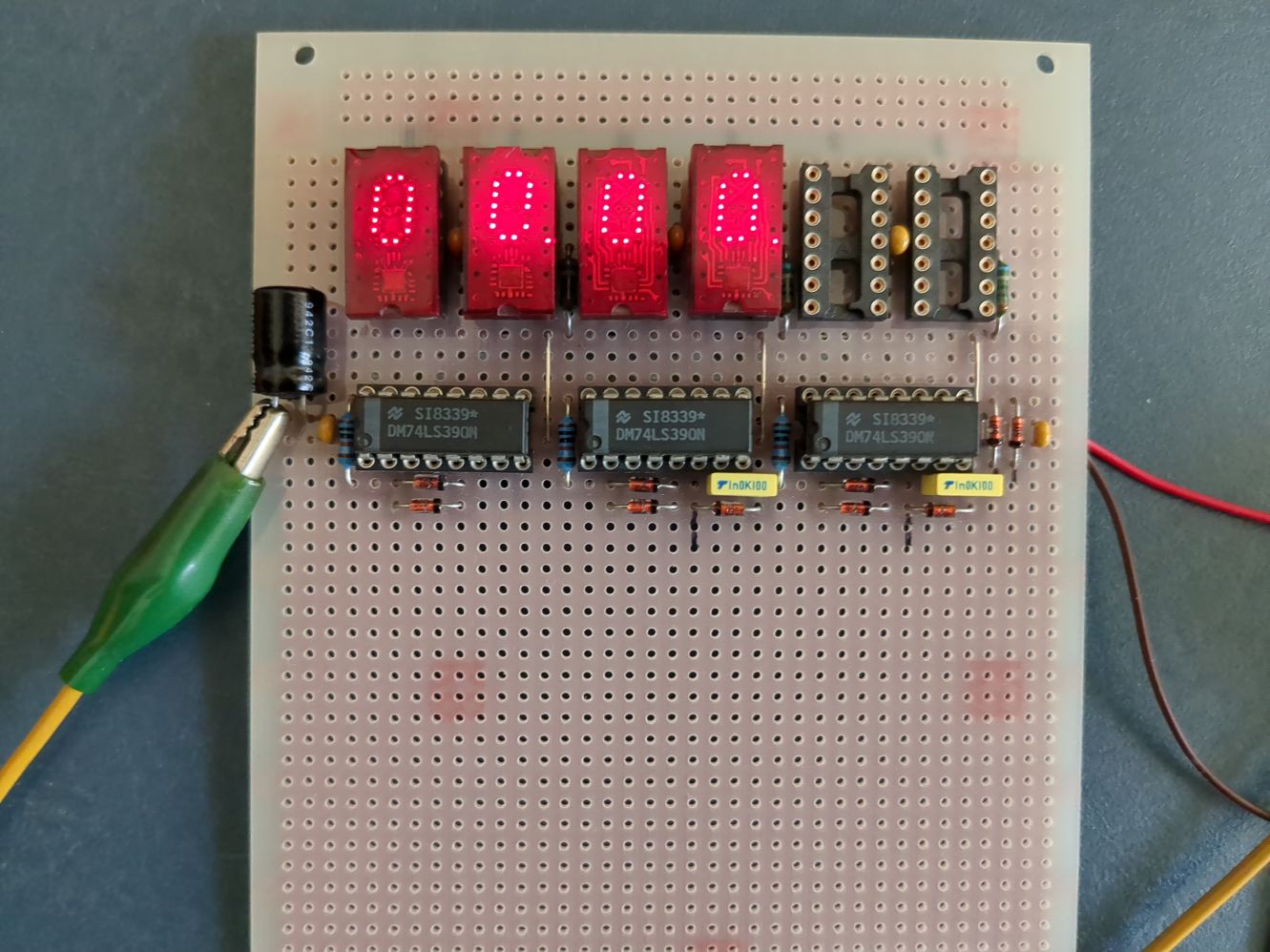

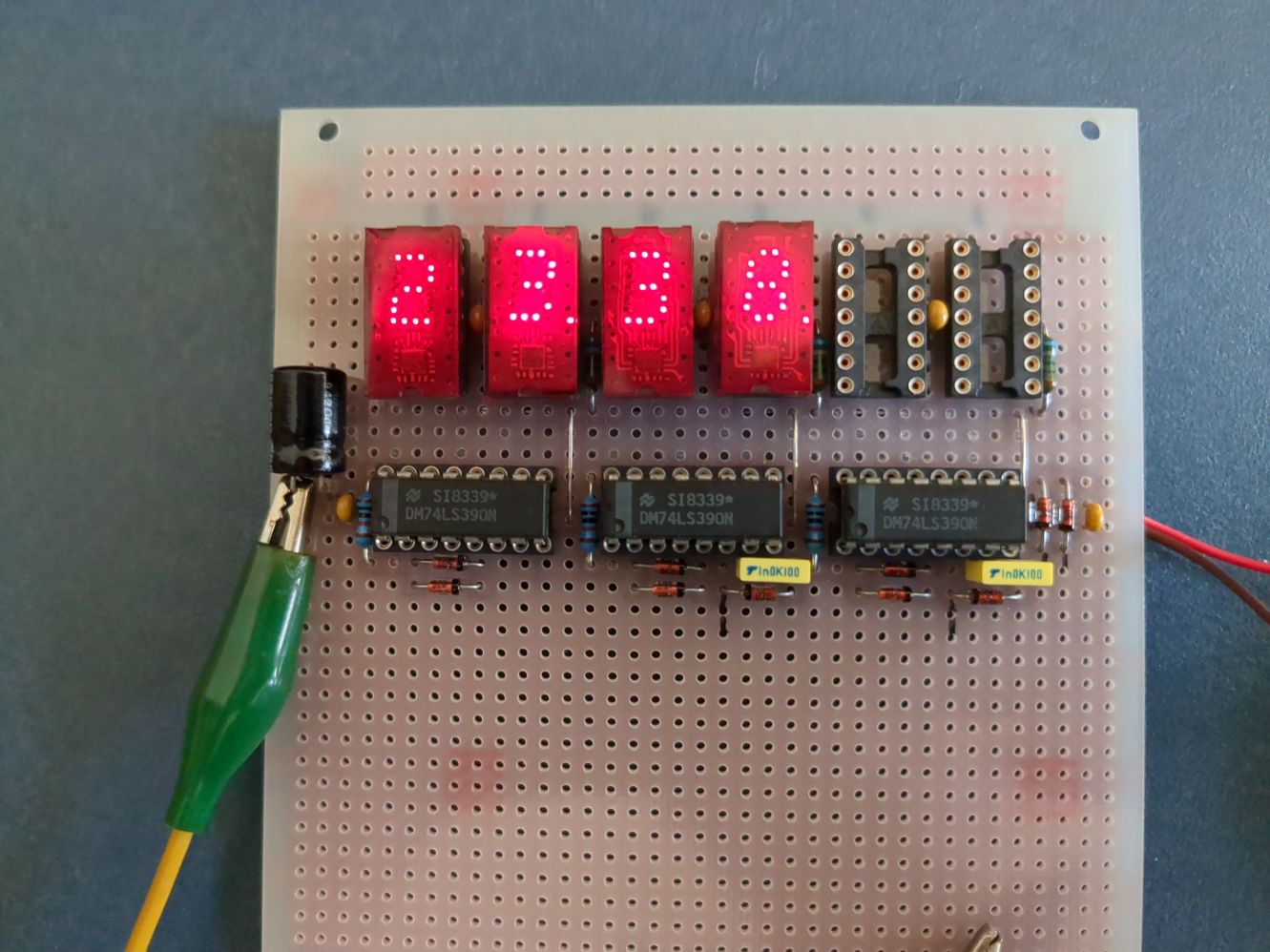

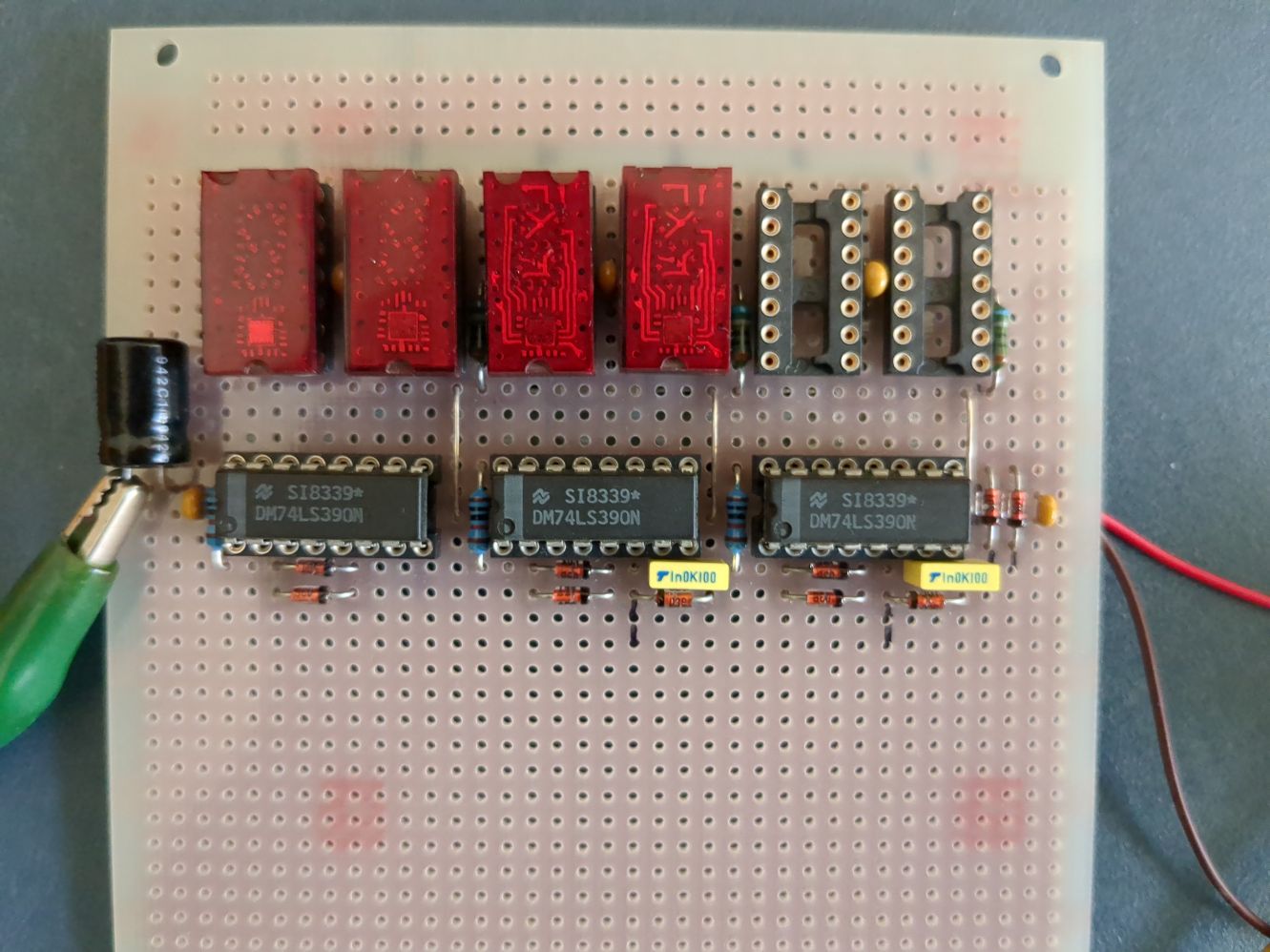

[V] Baugruppe mit TIL311

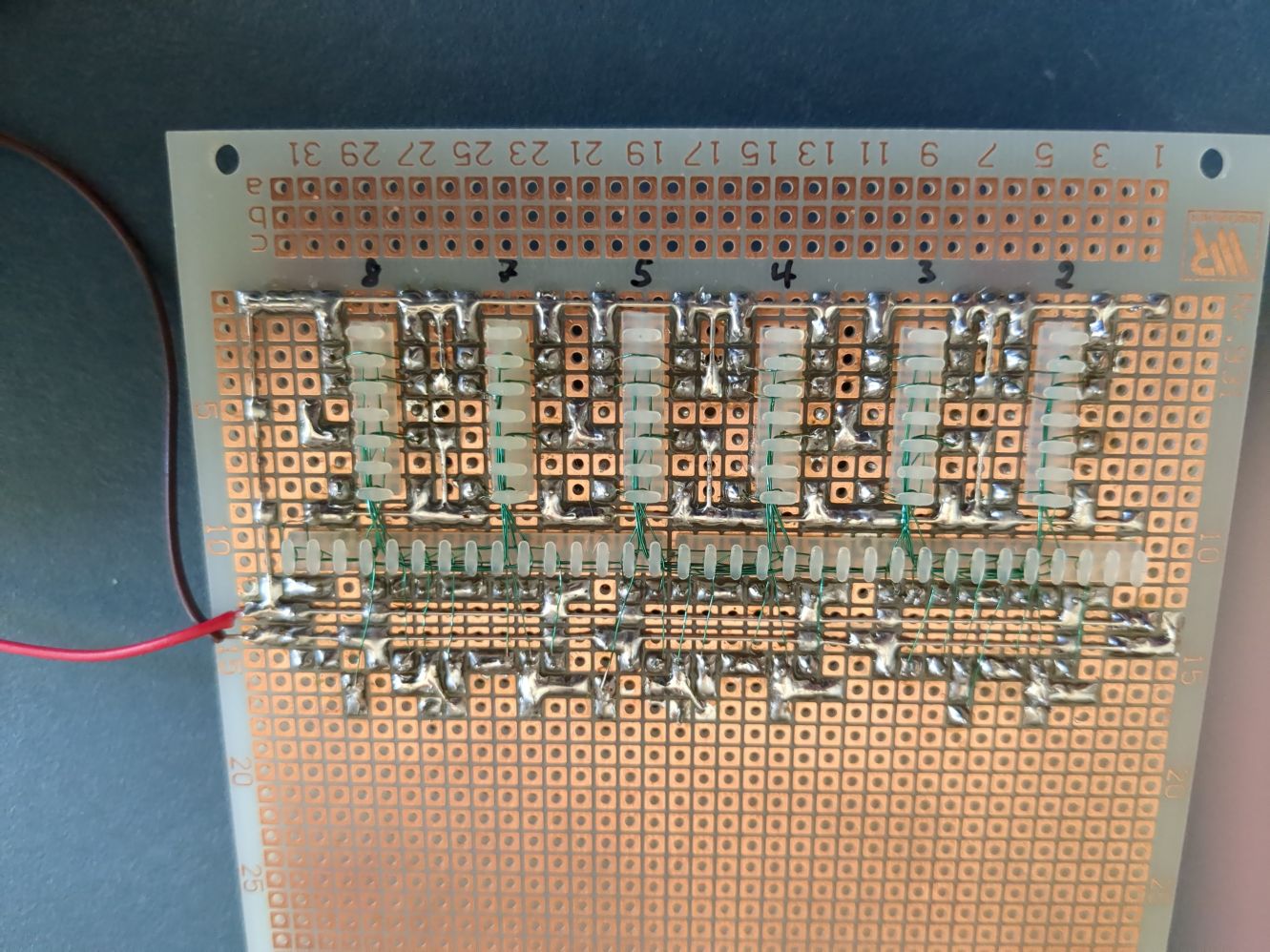

Was sind denn das für kleine "Kabelkanäle" auf der Platinenrückseite? Sowas kenne ich nur in viel größer...

Nennt sich Fädelkamm. War in den 80er üblich, wenn man Platinen mit Fädeldraht verarbeitet hat.

Gibts bis heute:

• https://www.reichelt.de/de/de/shop/produkt/verdrahtungskamm_aus_nylon_fuer_faedeltechnik_1er-pack-220370
• https://de.rs-online.com/web/p/verdrahtungskamme/6188780

Ist weg

Die Kriterien, nach denen hier Bewertungen verteilt werden, werde ich wohl nie verstehen. Unterhaltsam :-)))

Michael S. schrieb:

Die Kriterien, nach denen hier Bewertungen verteilt werden, werde ich wohl nie verstehen. Unterhaltsam :-)))

Das Bewertungssystem hier ist so krank, dass ich irgenwelche nichtssagende Beiträge mit Plus bewerte, um schlechten Kram auch mal negativ bewerten darf!

Michael S. schrieb:

War in den 80er üblich, wenn man Platinen mit Fädeldraht verarbeitet hat.

Und war auch damals schon großer Mist, wenn man Übersprechen vermeiden wollte. Denn dank der Kämme wurden viele Signale parallel geführt, bei denen es besser gewesen wäre, es nicht zu tun.

Gut, bei so etwas wie dieser Schaltung hier ist das unkritisch, aber bei schnelleren Aufbauten hat das den Vorteil von Fädeldraht konterkariert.

(Ich hab' mal ein 68k-System mit 25 MHz Takt gefädelt - ohne Fädelkämme, und parallel geführt wurden nur zusammengehörende Signale (wie Adress- bzw. Datenleitungen, die ihren Zustand immer gleichzeitig ändern).

Würd' ich heute nicht mehr machen, aber damals waren professionell gefertigte Platinen für mich komplett unerschwinglich. Das wäre mit zwei Lagen nicht gegangen, da wäre Multilayer erforderlich gewesen, und sowas kostete in den 80ern wirklich derb viel Geld.

Harald K. schrieb:

(Ich hab' mal ein 68k-System mit 25 MHz Takt gefädelt ...

Mit Fädeltechnik mochte ich mich nie anfreunden, aber wir haben umfangreiche CMOS-Konstrukte in WireWrap gemacht.

Würd' ich heute nicht mehr machen, aber damals waren professionell gefertigte Platinen für mich komplett unerschwinglich. Das wäre mit zwei Lagen nicht gegangen, da wäre Multilayer erforderlich gewesen, und sowas kostete in den 80ern wirklich derb viel Geld.

Die Vorlagen wurden von Hand auf Karofolie geklebt. Bei Telefunken / ANT hatten wir einen Rahmenvertrag mit Ilfa, ein Nutzen (2 Eurokarten) zweiseitig für nur 600 DM, im 24h Eildienst das Doppelte. Für Privatbastelei war das undenkbar.

Route_66 H. schrieb:

Das Bewertungssystem hier ist so krank, dass ich irgenwelche nichtssagende Beiträge mit Plus bewerte, um schlechten Kram auch mal negativ bewerten darf!

Man das darfste doch nicht verraten: das man das System hier so in den knock out bringen kann :-) :-)

YMMD
