Verkabelung Breakout Board BL-Mach-v1.1 D402

Mark14 Gast #3726132
Lesenswert?
• ▲
▼
Hallo,

ich habe eine Mach3-Schnittstellenkarte (BL-Mach-v1.1 D402 von
Sainsmart)
Ich hab einige Dokumente im Netz gefunden, aber die erklären mir nicht
genau, wie es an meinen Mikroschritttreiber (M542) angeschlossen wird
oder ich bin mir zumindest nicht sicher.

Es gibt 4 Pins für jede Achse am Breakout-Board (+5 V // CLK//CW//EN)

und 6 Eingänge auf der Mikrotreiber (PUL + (+5 V) // PUL-(PUL) // DIR +
(+5 V) // DIR-// ENA + (+5 V) // ENA-(ENA)))

Wie werden die miteinander verbunden?

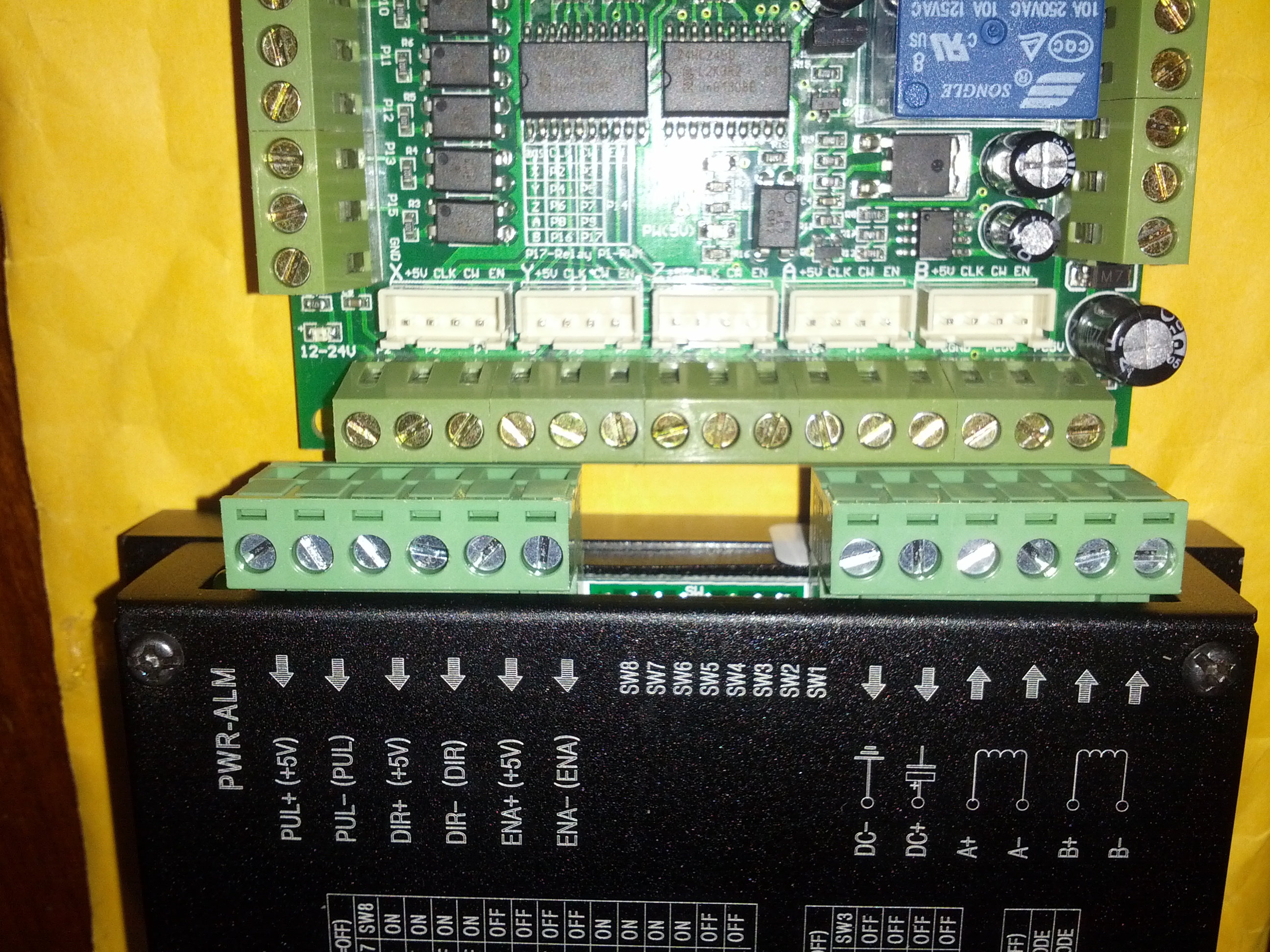

Für ein Foto s. Anhang oder folgender Link

http://www.directupload.net/file/d/3684/pvugrjug_jpg.htm


Über ein paar Infos wäre ich sehr dankbar :)

Grüße,
Mark14
