Pulseview Baudrate / Kommunikation gesucht.

Andreas (andy200877) OP 23.12.2023 16:06 #7565734

Lesenswert?

•

Ich würde gerne die Kommunikation zwischen zwei HK32F030M entschlüsseln.

Leider bekomme ich nicht heraus um welche Art der Kommunikation es sich handelt. Ich vermute UART, aber ich bekomme keine Ordentliche Werte über Pulseview heraus.

Hat jemand Pulseview und könnte sich mal meine Datei ansehen ? Für einen Profi ist es wahrscheinlich kein Problem. ;-) Ich bin leider ein totaler Anfänger im Bereich Logikanalyser.

Angehängte Dateien:

Kommunikation.sr (461 KB)

Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Ron-Hardy G. (ron-hardy) (Firma: LinTech GmbH) 23.12.2023 16:20 #7565745

Lesenswert?

•

▲
▼

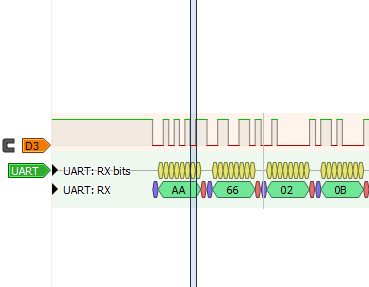

UART, Baud Rate 4800?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden

Andreas (andy200877) OP 23.12.2023 16:44 #7565764

Lesenswert?

•

▲
▼

Ja das sieht gut glaube ich gut aus...

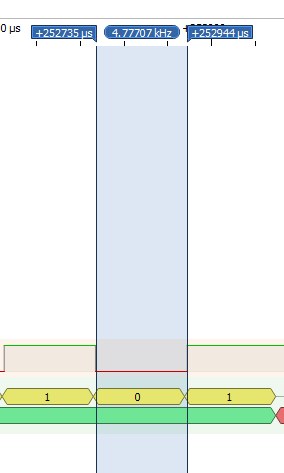

Auf die Baudrate bist du durch die Bitdauer gekommen ? Also den Bereich den du markiert hast.

209 µs

1 / 209 = 0,004784 Also ~4800 Baud

Oder ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Ron-Hardy G. (ron-hardy) (Firma: LinTech GmbH) 23.12.2023 16:51 #7565771

Lesenswert?

•

▲
▼

Andreas schrieb:

Ja das sieht gut glaube ich gut aus...

Auf die Baudrate bist du durch die Bitdauer gekommen ? Also den Bereich den du markiert hast.

209 µs

1 / 209 = 0,004784 Also ~4800 Baud

Oder ?

so ähnlich

Angehängte Dateien:


Antwort Zitieren Bearbeiten Löschen Beitrag melden
