USB-CDC, einfache Textbefehle: ON 3, OFF ALL, SET 2A, STATE, CURRENT ...
Effektivwert-Messung pro Kanal (50 Hz)
letzter Schaltzustand wird im Flash gespeichert und nach Power-up
wiederhergestellt
USB-Bootloader: Platine meldet sich als Laufwerk, Firmware-Datei
draufkopieren, fertig. Kein Programmer nötig.
eindeutige Seriennummer pro Platine
optional: ESP32-S3-Gateway für WLAN/HTTP
WICHTIG: Die Platinen sind nicht CE-geprüft. Abgabe ausschließlich als
Entwicklungs- und Bastelplatine für den Betrieb mit Kleinspannung
(max. 50 V AC / 120 V DC). Nicht für den Betrieb an Netzspannung.
Privatabgabe ohne Gewährleistung und Rücknahme.

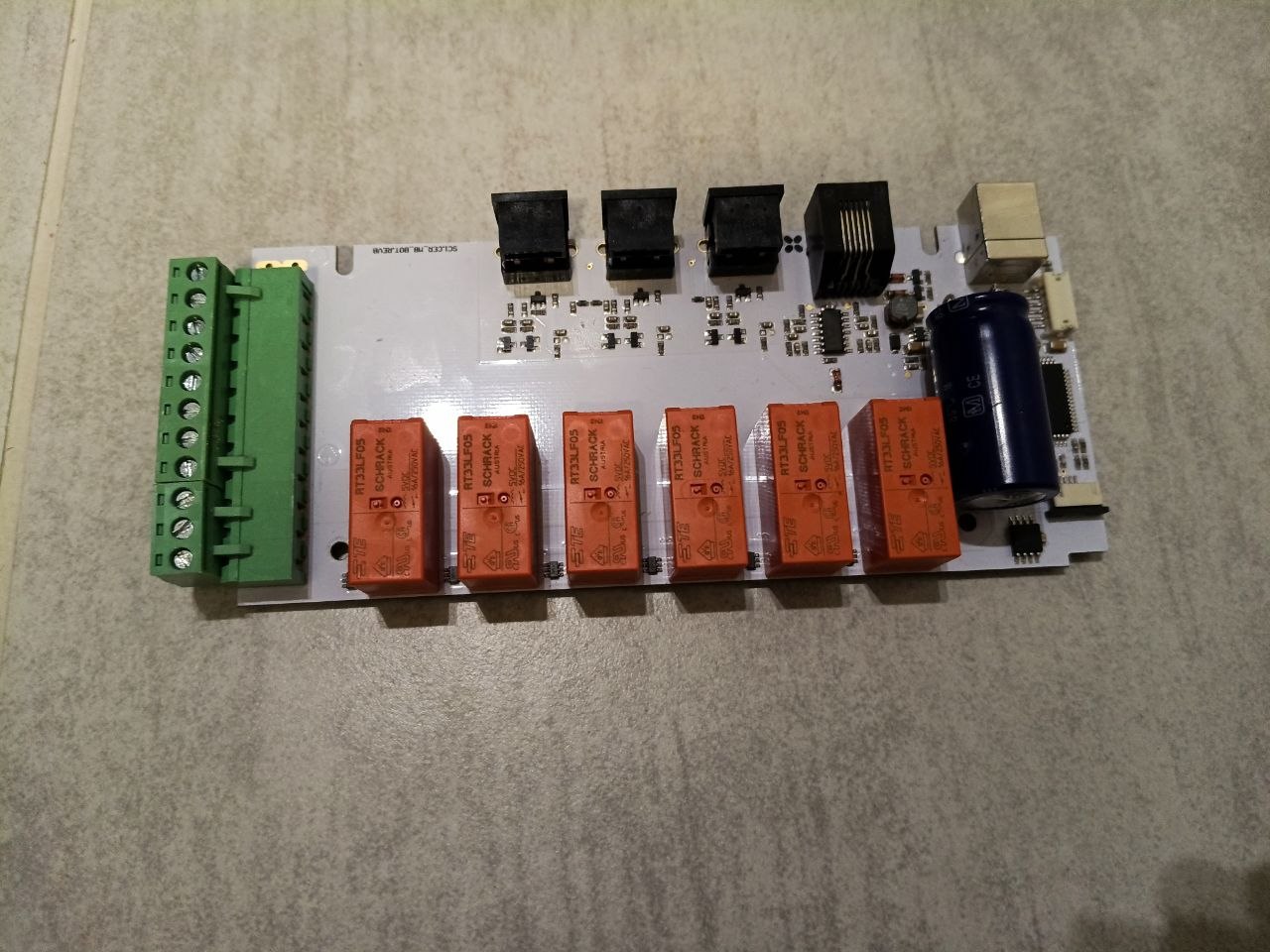

Alle Platinen sind mit Bootloader, aktueller Firmware und eigener
Seriennummer vorprogrammiert – auspacken, USB anstecken, loslegen.
Die Platinen sind kostenlos, ich nehme nur das Porto. Wer mag, kann mir
freiwillig etwas in die Kaffeekasse werfen – muss aber niemand.
Konditionen:
kostenlos, bis 2 Stück pro Person
Versand gegen Porto und Verpackung(7 EUR) oder Abholung in Lindau (Bodensee)
wer mag, kann freiwillig etwas in die Kaffeekasse werfen – muss aber
niemand
größere Mengen für Schulen, Hackerspaces, Testlabore etc. gerne auf
Anfrage
Info an Alle: es gibt kleiner verbesserungen mit der Strom messung,
hier die neuste Version im Anhang
BOOTLOADER eingeben und die Datei aufs neue Laufwerk ziehen
Hmmm,
Hast du auch noch den Stromlaufplan / die Pinbelegung für die RJ11/ 3 Stück 6 poligen Buchsen und auch den weiteren Anschlüssen 4 und 6 pol an der Leiterplattenkante?
Und Infos zur Bauteiländerdung -hinzufügen blaue perle K230 neben dem ACS auf der Bottom Seite?
Mains, green 11-pin pluggable screw terminal (Phoenix COMBICON MSTB 2,5 type, pitch 5.0/5.08 mm, 3 + 8): Supply: N, PE, L - Outputs: N, PE, L1, L2, L3, L4, L5, L6
D.h. die Platinen waren schon ursprünglich dafür gedacht, mit Netzspannung betrieben zu werden und sollten trotz fehlender CE-Kennzeichnung dafür geeignet sein?
Aber sei es drum, ich habe einen Anwendungsfall mit 5V. D.h. ich speise die 5 Volt an N (GND) und L (+5V) ein und versorge meine Verbraucher mit N und L2...L6 und kann die dann ein- und ausschalten?
Kann ich davon ausgehen, dass die Auflistung der Anschlüsse von rechts nach links gemeint ist (Anschlussblock von vorne, Relais nach oben)?
Sorry für die möglicherweise überflüssigen Fragen, aber meine Elektronik-Kenntnisse sind recht rudimentär.
Hallo Günther, meine PN hast Du bekommen? Kein Stress, will nur sicher sein, dass sie (oder Deine Antwort) nicht vom Mailsystem hier gefressen wurde, wie es wohl manchmal passiert.
Vielen Dank für das tolle Feedback.
Bei Anwendungsproblemen oder Ideen fuer neue Features gerne melden.
PS: Es sind noch Platinen da ( Die Bestückung kann vom Bild abweichen aber alle haben die beswchriebene Relais und Mess-Funktion) . Die Konditionen sind unverändert, und alle werden mit der neuesten Firmware 1.12 verschickt: Gleichstrommessung, Abschalten im Stromnulldurchgang bei Wechselstromlasten (schont die Kontakte) und eine Diagnosefunktion. Bei Interesse einfach per PN melden.
Wenn eine Induktive Last bei Stromfluss getrennt wird, entsteht ein Lichtbogen.
Passiert die Trennung im Nulldurchgang-> kein Lichtbogen. Die Relais-Kontakte korrodieren nicht so schnell.
Die Firmware tastet den aktuellen Strom mit 1kHz ab und kann die Oeffnung der Relais recht gut voraus planen ...
Gute Frage, die entscheidende eigentlich. Die Abfallzeit wird pro Relais kalibriert (bei meinem Exemplar 7,9 ms, Datenblatt max. 10 ms). Nach jedem Abschalten prüft die Firmware am gemessenen Strom, ob der Kontakt rechtzeitig offen war, und meldet sonst „LATE“. Drift oder Alterung fallen also auf. Die Streuung von Schaltung zu Schaltung und über die Temperatur habe ich noch nicht systematisch gemessen. Ich würde behaupten: deutlich besser als zufälliges Abschalten, aber kein exakter Nullstrom-Schalter.
Die Rueckfallzeit kann aber pro Relais indivdiduell mit "ZC" nachkalibriert werden.
