[V]erschenkt nostalg. AC/DC-Kalibrator

Xyz X. OP (Firma: xyz) #3572850
Lesenswert?
• ▲
▼
Schaltung stammt aus dem Electronic Magazin 9/91. Wird mitgeliefert.

Daten, zumindest vor etlichen Jahren noch ;-)

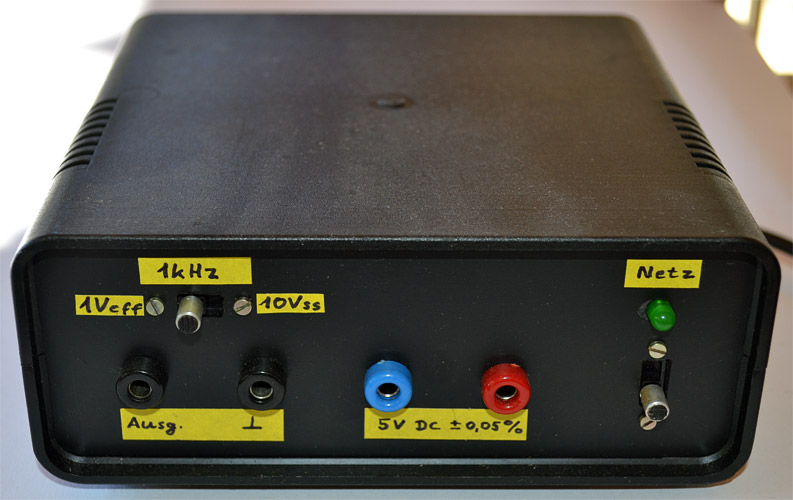

Ausgänge:
Eine NF-Wechselspannung 1Veff bei ca. 1kHz
Eine NF-Wechselspannung 10Vss (Abgleich via internem Spindeltrimmer)
Eine Gleichspannung von +5,00V (via IC3 = REF02, PMI)

Auf der Rückseite habe ich noch 30,6Veff 50Hz auf 2 Buchsen gelegt. Das
Gerät hat ein eingebautes Netzteil.

Halbleiterliste:
µA741
REF02, PMI
78L12
79L12
2 x AA112
LED grün
BF256
B40C800

Verschenke ich gegen Portokosten € 3,99 als Päckchen (sollte möglich
sein).
