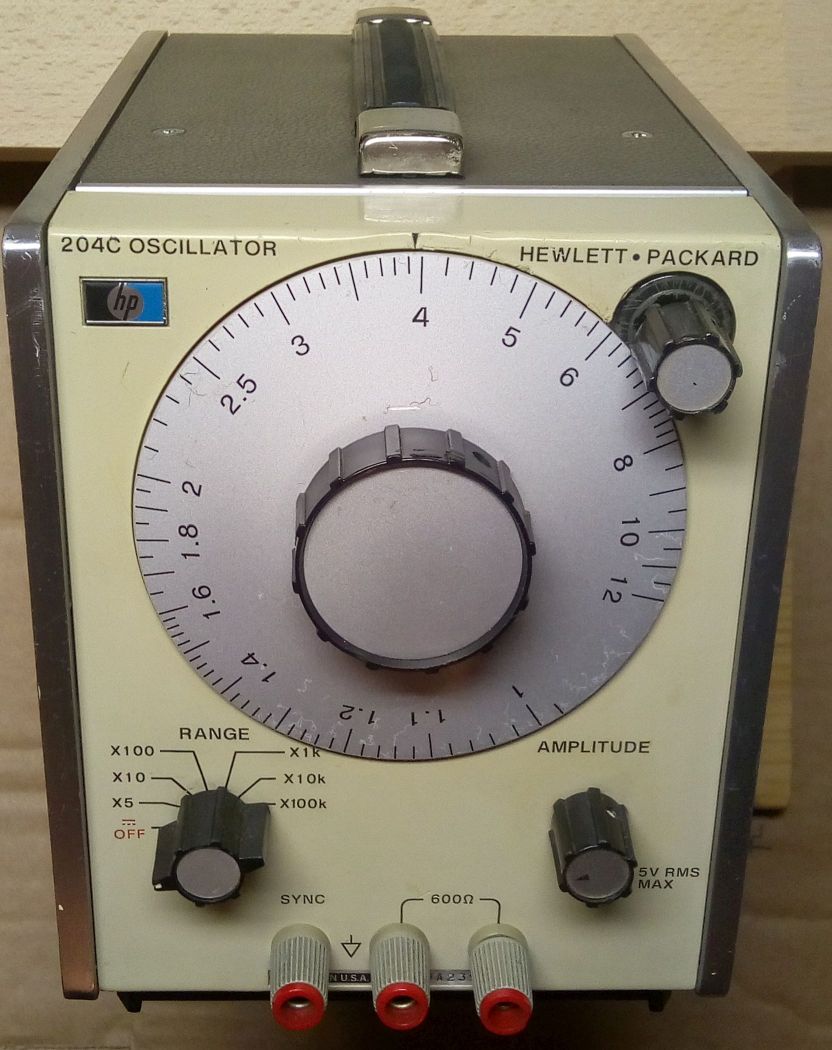

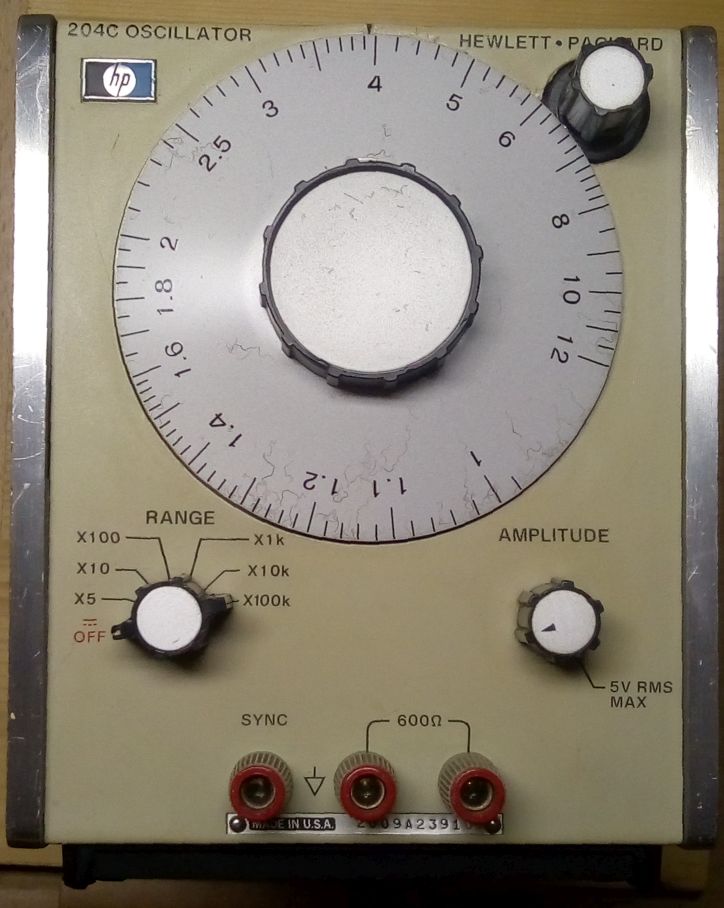

[V] Hewlett Packard Oscillator 204C

Wenn die NiCd Akkus da noch drin sind, ist es wohl überfällig da etwas zu tun.

Link: https://www.eevblog.com/forum/testgear/oscillator-not-working-right-(hp-204c)/

VG

Ich befürchte auch einen Totalschaden, gibt es ein Bild wo es offen ist?

Christian M. schrieb:

Ich befürchte auch einen Totalschaden, gibt es ein Bild wo es offen ist?

Ein Funktionstest würde ja schon reichen um auf den inneren Zustand zu schließen. Sollten die komplett durch sein, passt auch das Signal nicht mehr. Ansonsten kann man sie anscheinend durch 14V Zenerdioden ersetzen

ich weis von meinem 204B dass es sich um 6,75V Quecksilberbatterien handelt. Die sollte man nur mit Handschuhen anfassen beim ausbauen. Er hat 4 von denen. Aufgeladen werden diese Teile nicht.

Martin M. schrieb:

ich weis von meinem 204B dass es sich um 6,75V Quecksilberbatterien handelt. Die sollte man nur mit Handschuhen anfassen beim ausbauen. Er hat 4 von denen. Aufgeladen werden diese Teile nicht.

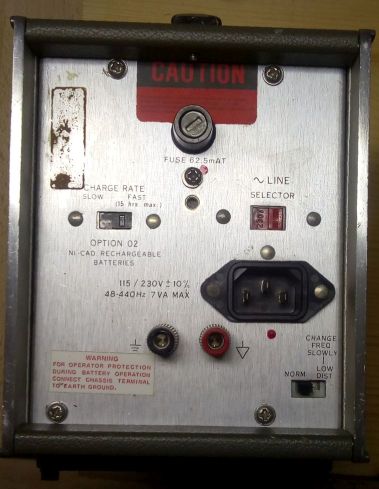

Dann hast Du Option 01, Kutte hat Option 02 mit NiCd, siehe Bild der Rückwand.

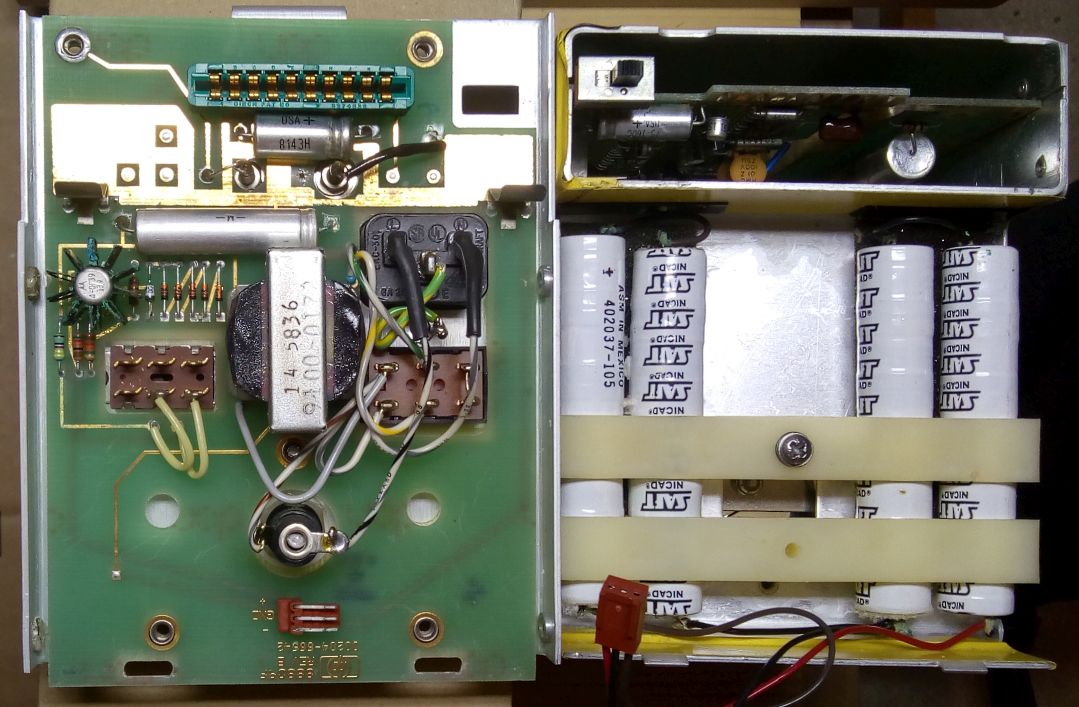

vielen Dank für die diversen Anmerkungen. Da das Gerät bislang einwandfrei - bis auf die Akkus- funktioniert hatte, hatte ich keinen Anlaß gesehen es zu öffnen oder die Schaltpläne zu studieren. Nun habe ich beides getan und festgestellt, dass von einem Totalschaden keine Rede sein kann. Alles ist innen blitzblank, fast wie neu (siehe Foto). Die Akkus habe ich sicherheitshalber ausgebaut und durch Zenerdioden ersetzt. Das Gerät hat meine Operation sehr gut überstanden und funktioniert bestens. Also, wer es haben will, melde sich bitte. Kutte

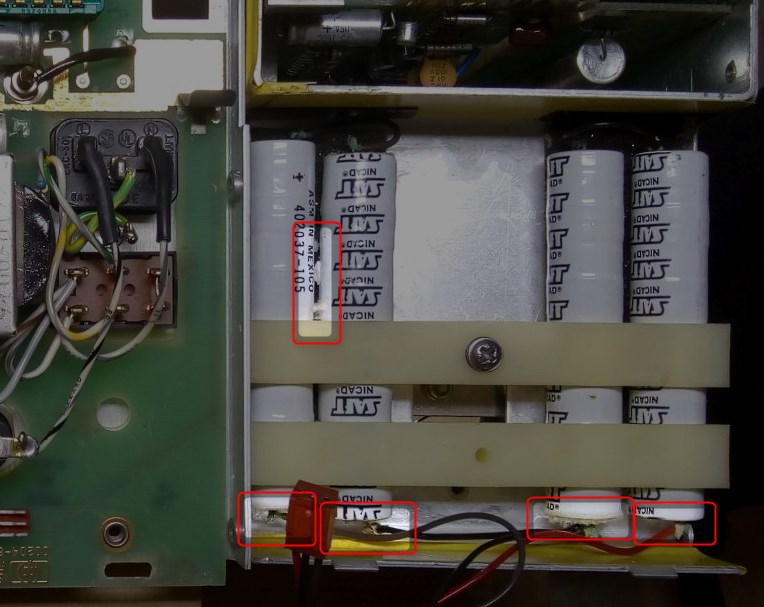

Hm, zu "Neu" wäre ich mir nicht sicher.

Achim H. schrieb:

Hm, zu "Neu" wäre ich mir nicht sicher.

Ahjo die schwitzen halt ein bisschen. Das passiert aber auch bei Fernbedienungen und die schmeißt man auch nicht direkt weg.

Und so wie die Platine aussieht kann man schon optisch von "fast neu" reden. Das bisschen Korrosion ist mit dem "fast" abgegolten. Da haben hier schon Leute versucht vergammelteren Kram als neu zu verscherbeln.

Kutte R. schrieb:

Alles ist innen blitzblank, fast wie neu (siehe Foto).

Noch ein Tipp: Den Kühlkörper am Motorola Halbleiter ersetzen, damit der grüne Spax sich nicht von dort auf die Paltine legt. Dann ist alles bestens. Für viele weitere Jahre.

Sehr schönes Gerät!

Achim H. schrieb:

Hm, zu "Neu" wäre ich mir nicht sicher.

nun ja, die Akkus mit den Anschlußkabeln sind ja jetzt raus.

Mal wieder ein Fall von maximal mieser Konstruktion mit maximalem Aufwand.

Würde da als erstes die Akku-Kacke rausschmeissen und durch nen LM317 oder so ersetzen.

Rote T. schrieb:

Würde da als erstes die Akku-Kacke rausschmeissen und durch nen LM317 oder so ersetzen.

hast Du das: Beitrag "Re: [V] Hewlett Packard Oscillator 204C" und das: Beitrag "Re: [V] Hewlett Packard Oscillator 204C" wirklich gelesen und verstanden?

Andrew T. schrieb:

Noch ein Tipp: Den Kühlkörper am Motorola Halbleiter ersetzen, damit der grüne Spax sich nicht von dort auf die Paltine legt.

danke, ist erneuert. Kutte

der hp204 Oscillator funktioniert auch nach mehrtägigem Dauertest bestens und ist noch zu haben. Kutte
