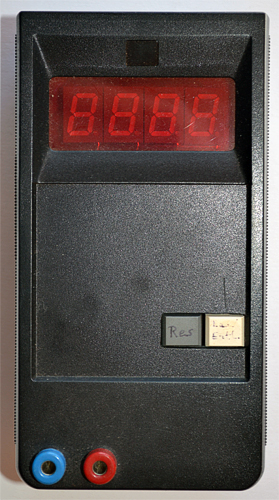

[V]erschenkt Elko-Tester von 1994, 5 bis 9999µF

Xyz X. OP (Firma: xyz) #3572874
Lesenswert?
• ▲
▼
Die Schaltung stammt aus dem Electronic Actuell Magazin 1/94 und wird
mitgeliefert (originale Seiten).

Funktion: Meßschaltung, die aus der Entladezeit eines Elkos dessen
Kapazität ermittelt
Meßbereich: 5...9999µF (!)
Bedienung: 2 Taster (Laden/Entladen; Rücksetzen)
Anzeigen: 4stellige LED-Anzeige
Abmessungen: 130 x 80mm
Stromversorgung: 7...9...12V (interner 9V-Block)
Stromaufnahme: ca. 50mA (abhängig von der Anzeige)
Abgleich mit einem bekannten 100µF-Elko und internem Trimmpoti.

Halbleiterliste:
LM324
7805
CD4026
BC547
4 x SL1110

Versandvorschlag: Päckchen € 3,99.
Angehängte Dateien:
