Daten für diese 2 unbekannten ICs

Daniel V. Gast #4587716
Lesenswert?
• ▲
▼
Hallo, ich habe ein kleines Radio, das mit 2 Batt. = 3 V funktioniert.
Da sind 3 ICs drin. Das Erste IC TA7792 von Toshiba ist ein AM+FM Radio
mit IF ausgang...das kenne ich, die 2 anderen aber nicht, und ich finde
über google auch keine Daten dazu :-(

TFK 517 (die Zahl 517 steht auf dem Kopf!)
darunter U2432B
...müße auf jeden Fall ein Stereo AudioIC sein da hier die Leitungen zum
Lautsprecher/Kopfhörerbuchse abgehen.

2. IC
TFK 735 (die Zahl 735 steht auch hier wieder auf dem Kopf!)
darunter U2342B
...dieses IC muß auf jeden Fall ein MPX Stereodecoder sein.

Beide ICs sind stehend und haben 9-pin's


Warum finde ich keine Daten zu diesen ICs im Netz,
und wie heißt hier der Hersteller, etwa Telefunken?

danke
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Diodenes Gast #4587772
Lesenswert?
• ▲
▼
Ja, Telefunken.
Telefunken ist ja leider seit geraumer Zeit tot, aber vielleicht kann es
Dir jemand aus einem alten Datenhandbuch herauskopieren. Auch unter den
Namen TEMIC oder Atmel wird man bei den alten Telefunken-Schaltkreisen
oft noch fündig.

> U2432B
nicht sehr ausführlich, aber eigentlich ausreichend:
http://www.store4geeks.com/media/catalog/product/Kemo/Datasheet/s012.pdf
http://cxem.net/sprav/sprav136.php
http://cxem.net/sprav/images_amp/U2432B_18.jpg
http://english.electronica-pt.com/audio-ics?ref=U2432B

> U2342B
evtl. hat der Händler noch ein Datenblatt für Dich:
Ebay-Artikel Nr. 150890652794
http://bg-electronics.de/shop/product_info.php/products_id/4114

Wie heißt denn Dein Radio? Vielleicht gibt es einen Plan von dem Gerät,
der mehr verrät.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Daniel V. Gast #4588809
Lesenswert?
• ▲
▼
Vielen Dank "Diodenes (Gast)",
So weit hatte ich jetzt nicht gesucht, normalerweise findet man ICs ganz
schnell im Netz....bei diesen hier ist das irgendwie komisch!

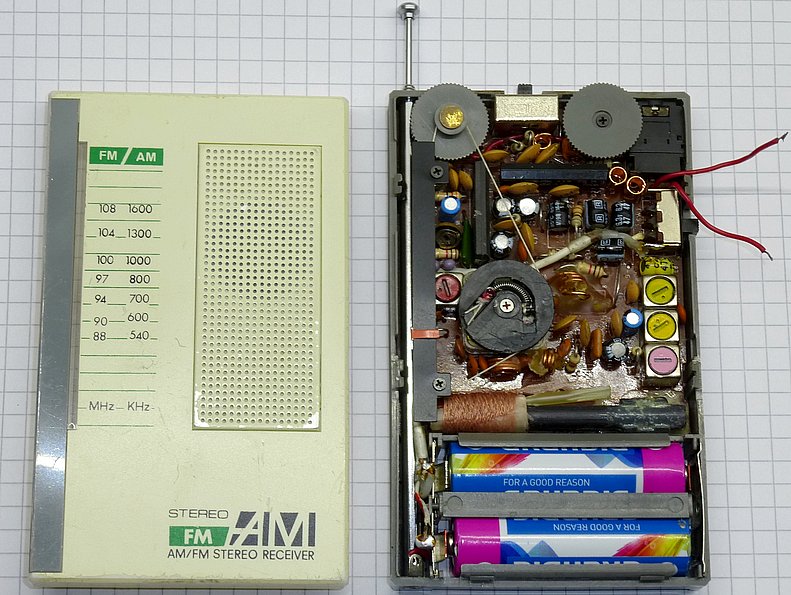

Das Radio ist ein "INTERSOUND TR14" mit MW+FM+FM Stereo, das sind
normalerweise "Werberadios" aus den 80er, es gibt davon auch ein
"Solarradio" das mit 1,2V Varta 100mA Akku läuft (start bei 0,9 V), das
hat auch 3 ICs din aber alle von Toshiba, auch als Superhet und
Sterodecoder.

Ok vielen Dank für die Daten der ICs, ich nehme die in meine Sammlung
auf, vieleicht stolper ich mal wieder über solche ICs :-)
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Daniel V. Gast #4588812
Lesenswert?
• ▲
▼
Diodenes schrieb:
>> U2342B
> evtl. hat der Händler noch ein Datenblatt für Dich:
> Ebay-Artikel Nr. 150890652794

Der Händler schreibt von PLL, das kann aber nicht sein, ausser dem AM-FM
Radio IC + Audioendstufe, ist nur noch der MPX-Stereo-Decoder in dem
Radio drin...kein Phase-Lock-Loop!
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Flow Gast #4589146
Lesenswert?
• ▲
▼
> das kann aber nicht sein,

Schwaches Wissen und dazu noch Zweifel?

hinz(Gast) hat schon Recht.

U2342B ist wie auch der U2343B ein PLL-Stereodekoder für
niedrige Betriebsspannungen/für Batterie-und Netz-Radios.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Daniel V. Gast #4591420
Lesenswert?
• ▲
▼
Flow schrieb:
> Schwaches Wissen und dazu noch Zweifel?

Ok tatsächlich ein PLL-Schaltung, ich dachte es wäre ein anderes
Verfahren,
ich denke das IC ist kompatibel mit dem KA2263.

Naja auf jeden Fall sind diese TFK ICs ganz wenig vertreten als
Datasheets im Netz.

...suche immer noch das Datenblatt von "TFK 735 / U2342B"
Antwort Zitieren Bearbeiten Löschen Beitrag melden
