Guten Tag und einen schönen Gruß aus Wien an die Forumsteilnehmer. Mein Anliegen: Schon seit längerer Zeit suche ich die Dateien/Gerberfiles für ein bestimmtes Platinchen und zwar für das " Elektor 80535 MC-Board ". Als Papier/Tusche Vorlage hätte ich es ja ( oder wüßte zufälligerweise jemand eine Firma, die PDFs/Tiffs in eine schöne Platine verwandelt ). Natürlich wird sich jeder Fragen " Warum ein 80C535 ? ". Erstens habe ich massenweise Software sowie Eproms / PLC-Sockeln und zweitens bietes dieses Platinchen viele, viele Anschlüsse und ist äußerst compakt und für viele Zwecke einen MEGA2560 gleichwertig. Der Schaltplan war bereits im Forum auf einer Seite zu sehen ( mit 27C256 Eprom und 64kRamchip ). Besten Dank in voraus Reinhard L.
Hast Du denn noch die Controllerchips selber? Die sind obsolet und werden schon seit 10 Jahren nicht mehr hergestellt. Wenn Du keine mehr selber vorrätig hast, ist es sehr schwer, noch welche zu bekommen. Zum Board: Selber zum Eagle oder Kicad greifen und Schaltplan abmalen geht nicht? fchk
Wenn du das Platinen-Layout in form eines Bildes hast, kannst du ja das mal versuchen: https://server.ibfriedrich.com/wiki/ibfwikide/index.php/Reverse_Engineering
Für 80C51 Basteleien braucht man kein Schaltkreisgrab und komplizierte Platinen mehr. Pappe einfach einen AT89LP51RD2 auf ne Uniplatine mit Quarz und MAX202 dran. Programmiert wird der über die UART mit Atmel-Flip. https://www.digikey.de/products/de?keywords=AT89LP51RD2-20PU%20

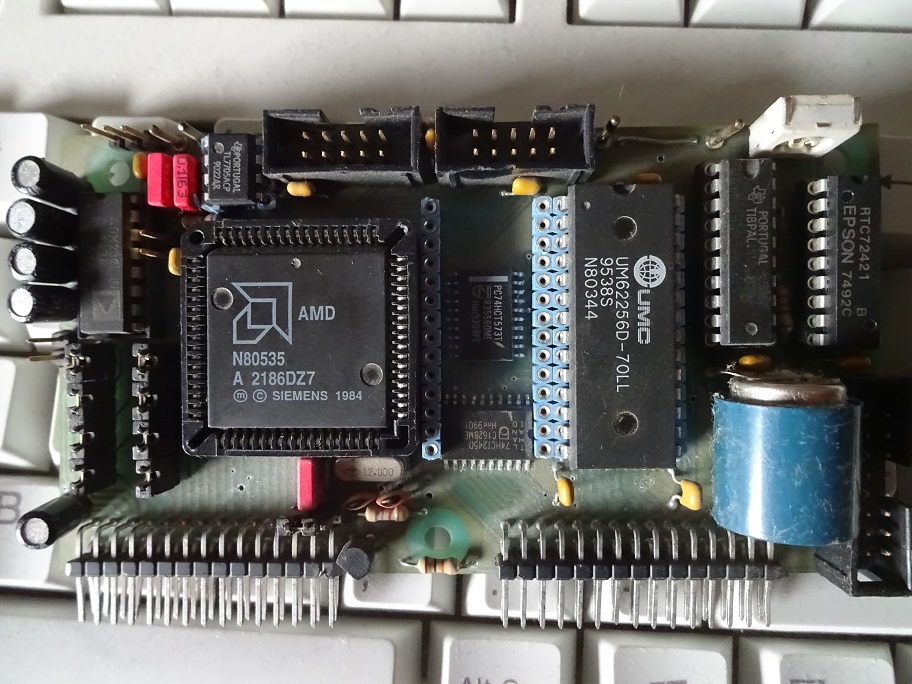

Reinhard L. schrieb: > ...Platinchen und zwar für das "Elektor 80535 MC-Board ".. Habe hier eine Platine, s.Foto, über die wir uns gerne (nicht öffentlich) unterhalten können. Es ist eine Eigenkonstruktion von 1999, die dem Elektorentwurf zumindest ebenbürtig ist: - 80535@12MHz, Eprom 64k, Ram 32k/64k - RTC - Serielle Schnittstelle, Direktanschluss für LCD mit HD-Controller - alle Portanschlüsse und ADW extern zugänglich - der Adressbereich 0xfc00-0xfff ist (über Puffer) herausgeführt (-> MEMIO) - Platinengröße etwa doppeltes Checkkartenformat
Angehängte Dateien:
-
(260 KB)
G. O. schrieb: > Habe hier eine Platine, s.Foto Großer Gott, SRAM+Stützbatterie ist ja sowas von hinterm Mond. Ich hasse die, die laufen regelmäßig aus und durchätzen Leiterbahnen. Nimm den internen Flash des MC, bequemer geht es nicht.
Muss es gerade dieses Board sein? Hätte noch ein Siemens-Prototypenboard hier. Bin nämlich gerade dabei, meine 10 Jahre unbenutzten C535 und C517 Prozessoren zu entsorgen. Wer tut sich die im Zeitalter der Arduinos und ESPs noch an?
Gast
#6090738

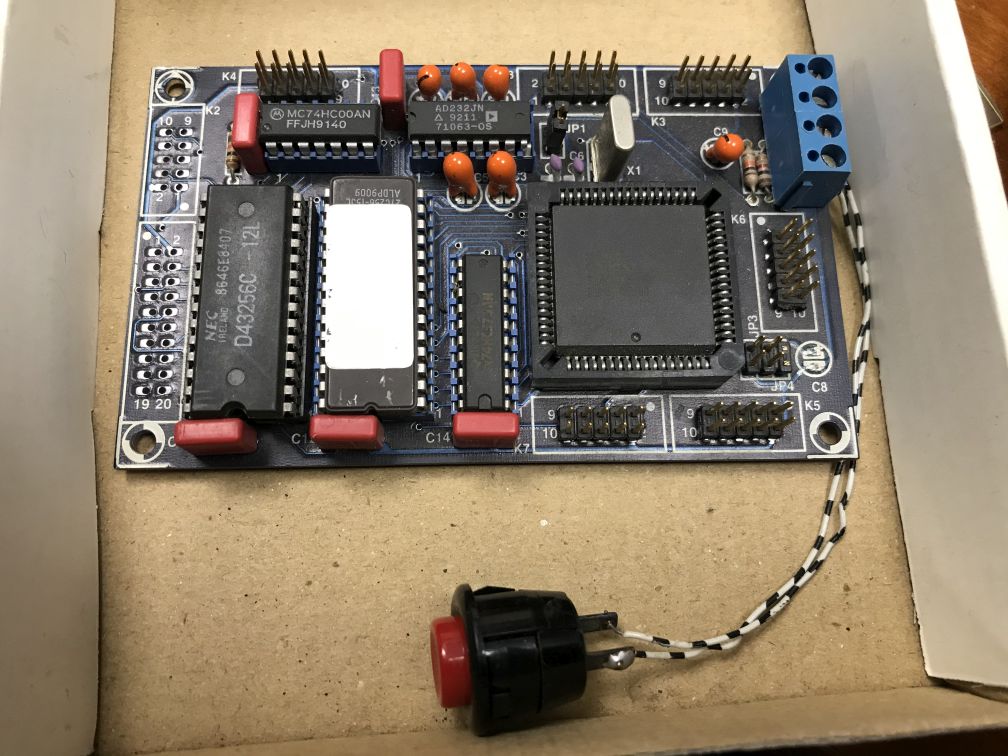

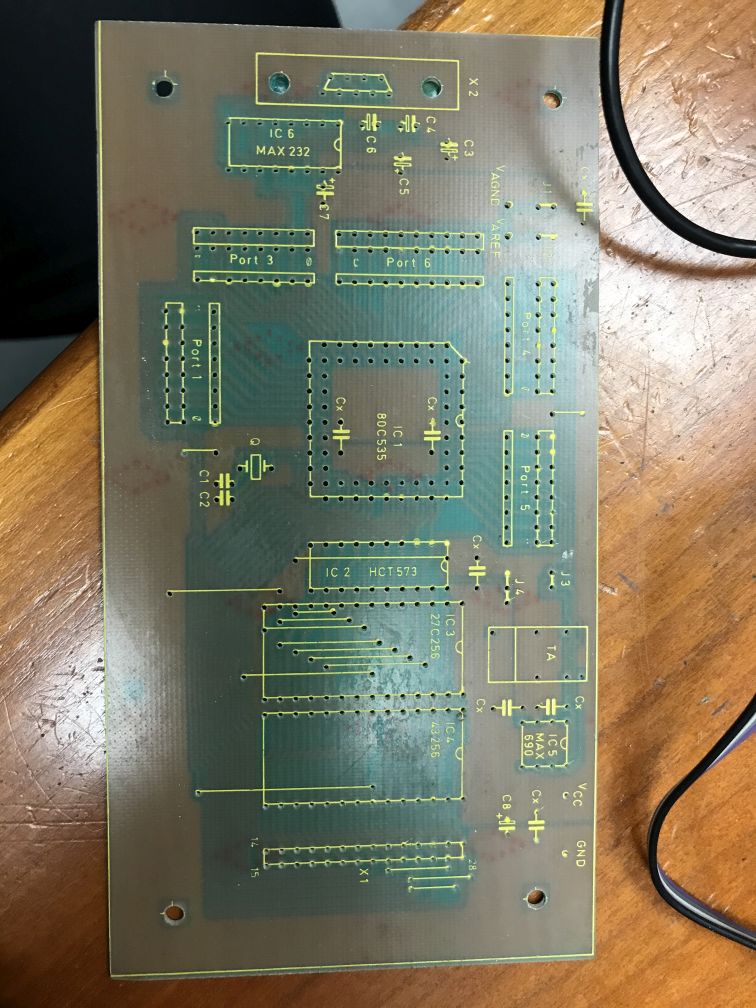

Als Jäger und Sammler kann ich mich eigentlich von nix trennen, aber diese Ära habe ich nun wirklich abgehakt :) Kann eine leere Elrad Platine und eine fertige Elektor incl. Monitorprogramm (wenn die Bits nach den vielen Jahren noch nicht umgekippt sind) bieten. Wir sind heute wieder einen Tag vor einem neuen Jahrzehnt und da möchte einer die Zeit 40 Jahre zurückdrehen, aber wenn es glücklich macht :) ARM mit Debugger, was anderes kommt mir nicht mer ins Haus...
Angehängte Dateien:
-
(150 KB)
-
(150 KB)
Johannes S. schrieb: > Als Jäger und Sammler kann ich mich eigentlich von nix trennen, aber > diese Ära habe ich nun wirklich abgehakt :) > Kann eine leere Elrad Platine und eine fertige Elektor incl. > Monitorprogramm (wenn die Bits nach den vielen Jahren noch nicht > umgekippt sind) bieten. > > Wir sind heute wieder einen Tag vor einem neuen Jahrzehnt und da möchte > einer die Zeit 40 Jahre zurückdrehen, aber wenn es glücklich macht :) > ARM mit Debugger, was anderes kommt mir nicht mer ins Haus... Hallo Johannes, hast du noch die fertig bestückte Elektor Platine? Wenn ja, dann würde ich sie gerne von dir erwerben! Vielen Dank Peter
Gast
#6850835
ja, habe ich noch irgendwo rumliegen. Schick mir ne PN.
