Bitte prüft mal mein Layout bzw. Schaltplan: "EvalBoard USB/SDMMC/MCA25"

Gast #2406119
Moin,

nachdem hier (Beitrag "USB, SD-Karte und MCA-25 als Eval-Board") keine

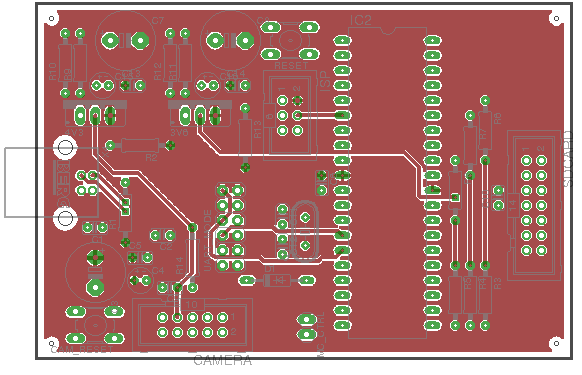

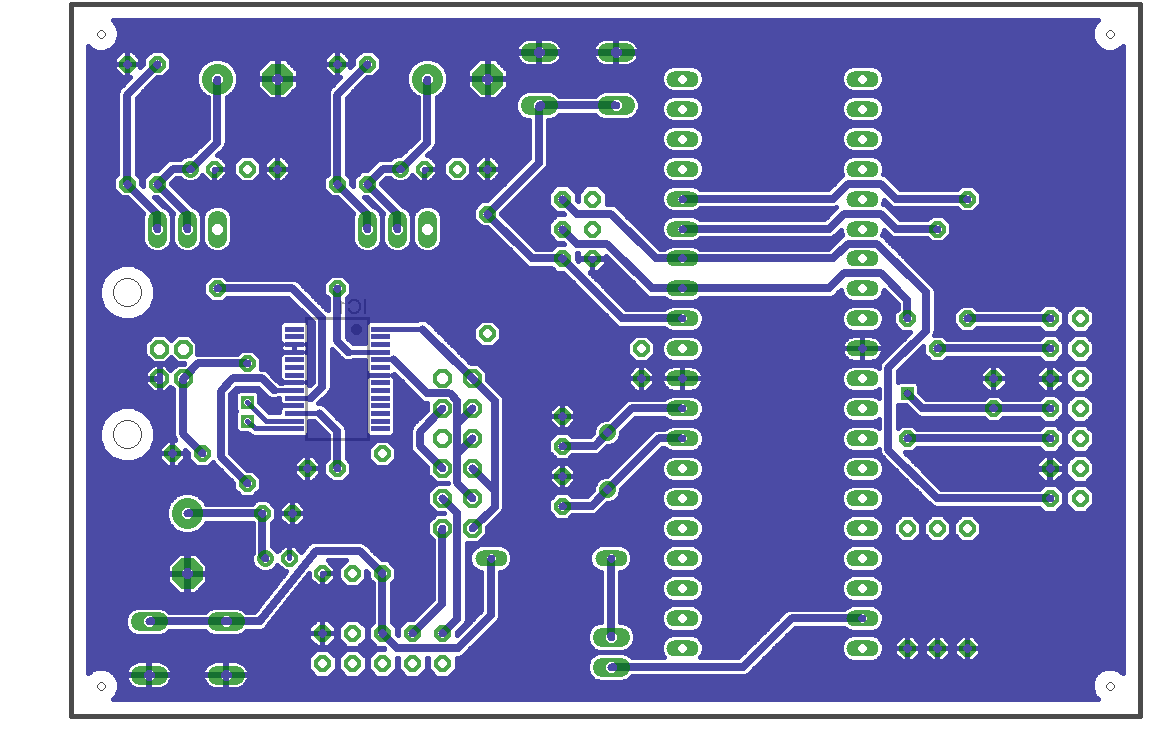

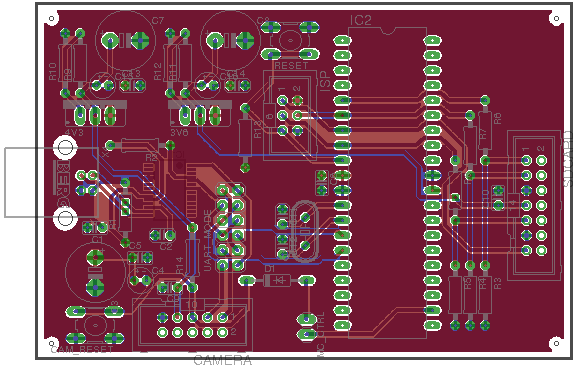

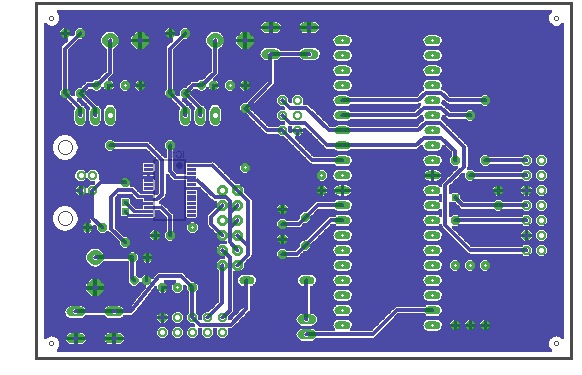

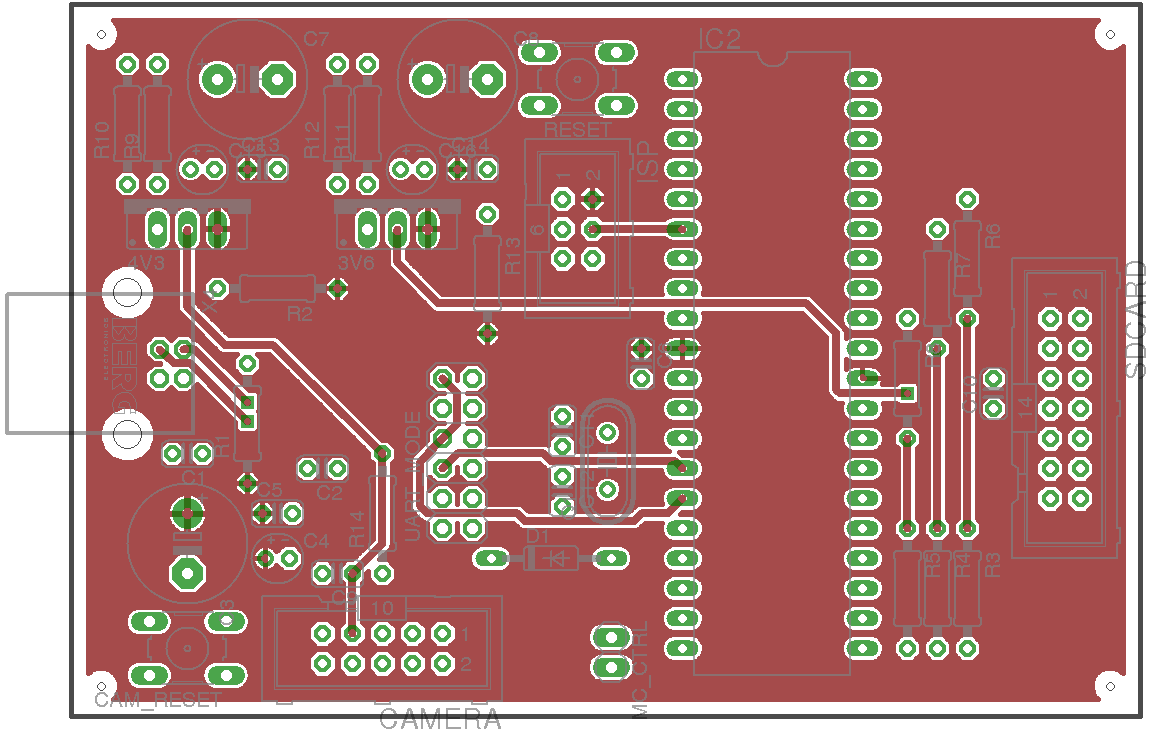

Einwände mehr kommen, habe ich ein passendes, mit Hausmitteln
herstellbares Boardlayout dafür entworfen. Mir ging es dabei
hauptsächlich um Lötbarkeit.

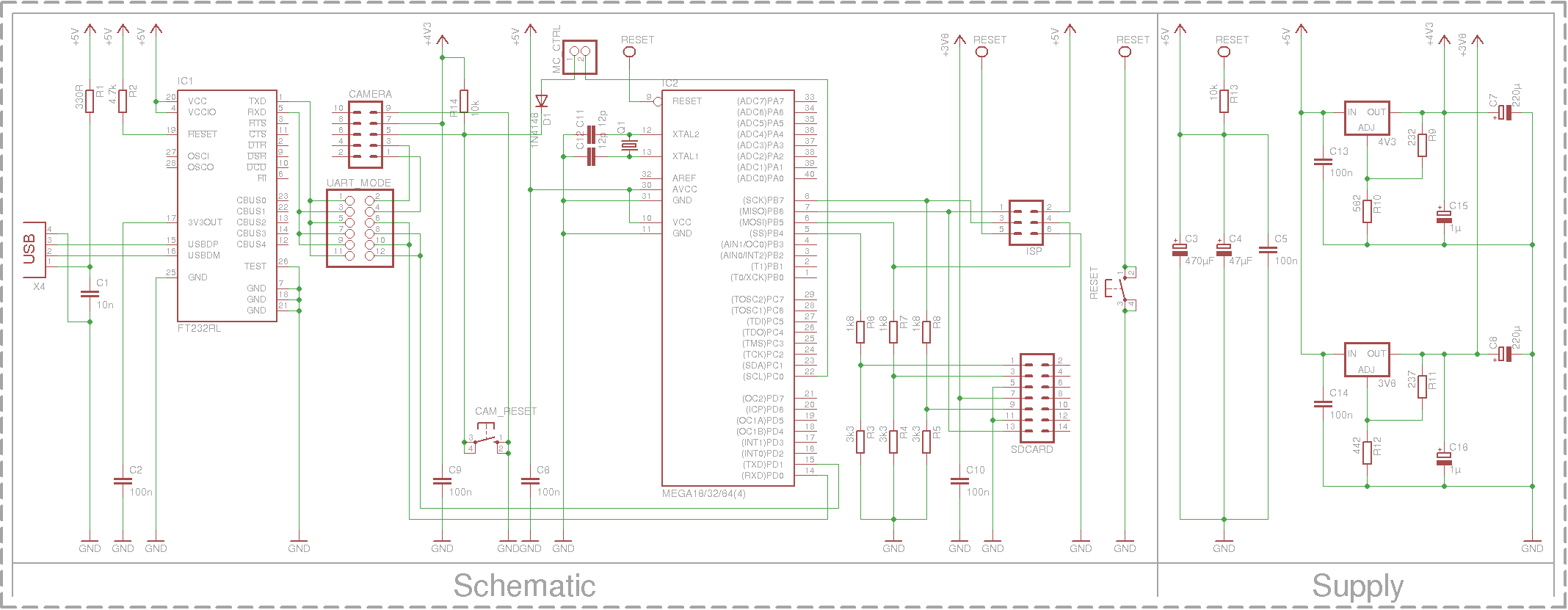

Auch den Schaltplan habe ich zur Sicherheit nochmal angehängt, um
Übertragungsfehler vom Plan zum Board sichtbar zu machen.

Ich hoffe, dass sich jemand die Zeit nimmt, meine Arbeiten genauer unter
die Lupe zu nehmen!

~void~
Angehängte Dateien:
Gast
Rene Schube schrieb:
> Probleme beim ätzen...

Och, sowas hab ich schon erfolgreich in Kupfer gebracht, daran
scheiterts nicht. Mir gehts eher darum, dass ich alles Wichtige beachtet
habe, was die Funktion beeinträchtigen könnte.
Also, ob der Reset richtig verdrahtet ist (ich weiß nicht wieso ich
daran zweifle), der UART_MODE so funktionieren wird, wie ich das will
etc.
