Produkt unterliegt EinschränkungenIch suche eine Kupplung zu einer Steckverbindung, kann leider nix finden. Ich möchte eine Verlängerung haben, also weiblich und männlich. AMP 1-968232-1 A
Angehängte Dateien:
Welch bescheuerter Threadtitel 🤦♂️
Jetzt, wo schon die Kabel ab sind, kannst Du dazwischen irgendeinen Stecker mit ausreichenden Kontakten und Strombelastbarkeit nehmen. Kabelbäume zerschneiden möchte ich aber gerade nicht. Der Stecker ist nur Demo.

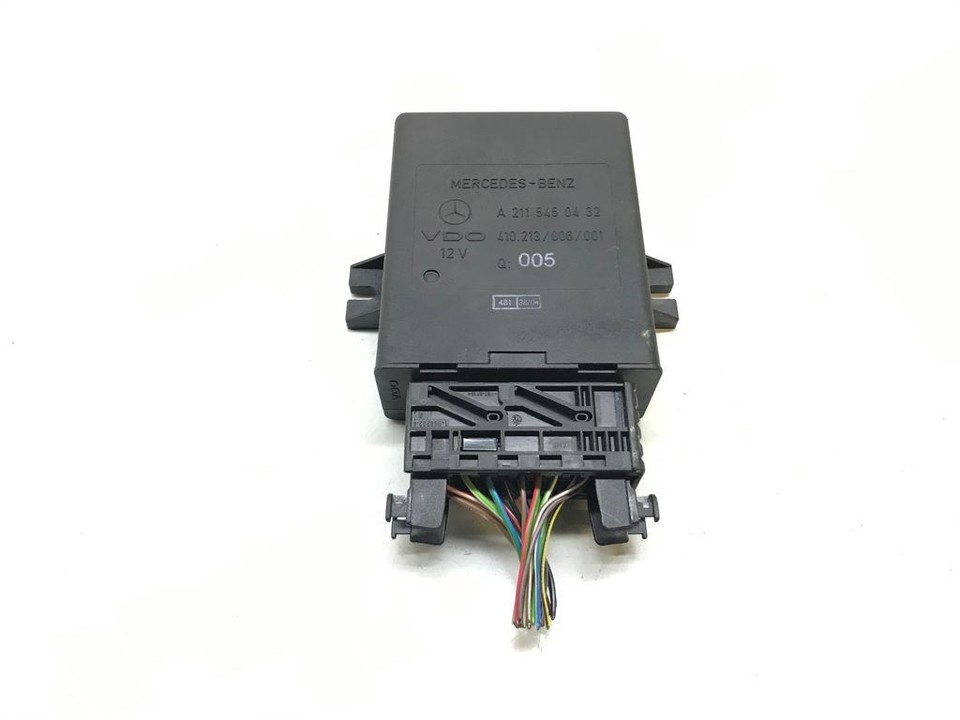

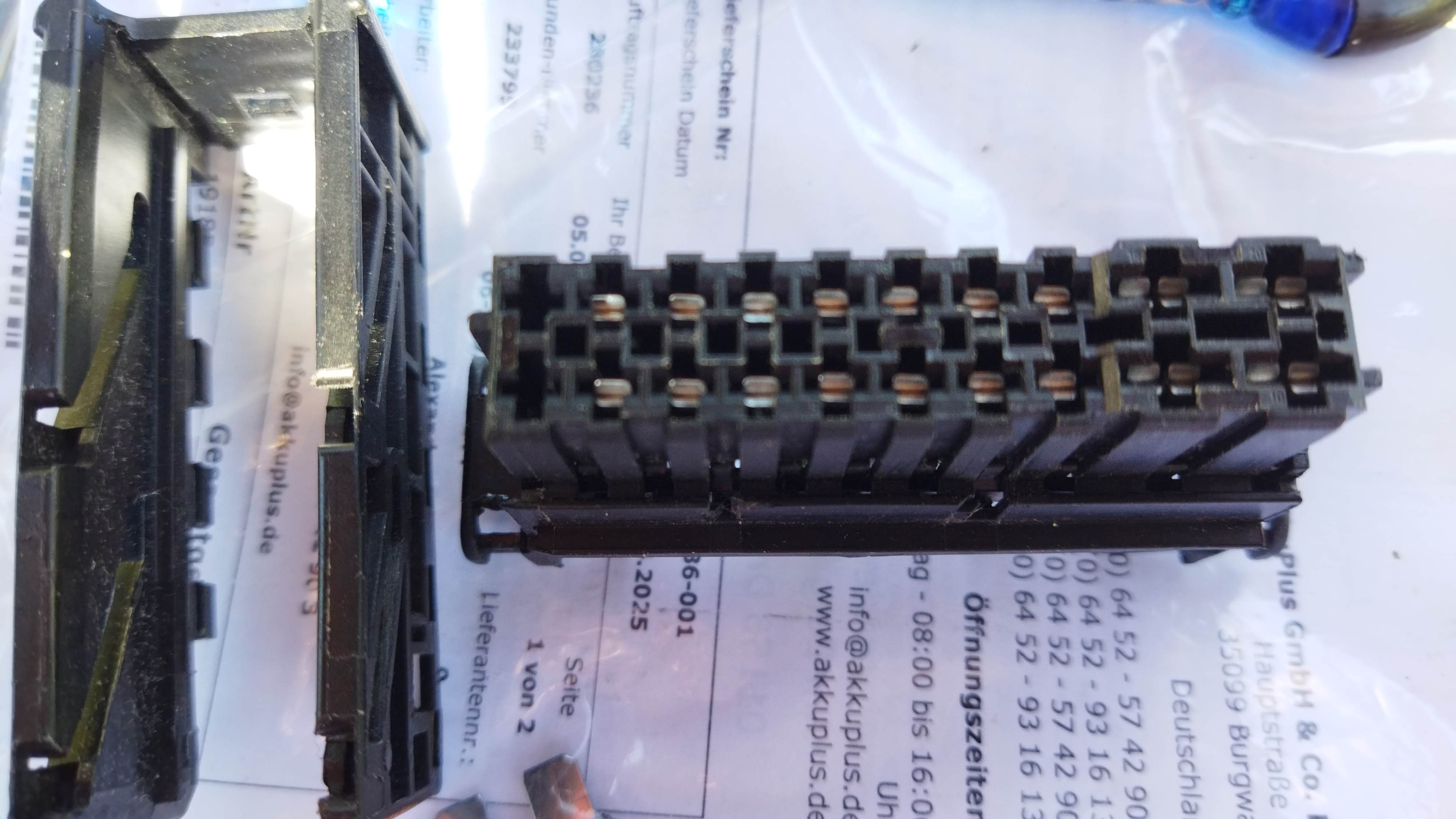

Ok. Das war dem Thread bisher nicht zu entnehmen möglich. Das scheint mir aber einem Stecker ein weiteres Steckergehäuse übergestülpt worden zu sein. Daher zerlege mal den Stecker. Den übergestülpten Teil kann vielleicht jemand aus dem 3D-Drucker lassen.
Gast
#7868201
dort steht glasklar: "Bitte wenden Sie sich bei Fragen zu diesem Produkt an uns." Ich lese Dir ausnahmsweise deren Nummer vor, die steht unten auf der Webseite, aber anrufen mußt Du schon selbst:
genauso bescheuerter Text: "Mouser does not sell this product in your region" https://www.mouser.de/ProductDetail/TE-Connectivity-AMP/1-968232-1?qs=4GfDZFxiN8uuHUZk8e4wxA%3D%3D und wenn ich das Datasheet abrufen will: "WEBSITE NICHT VERFÜGBAR Wir werden sie so schnell wie möglich wiederherstellen und in Betrieb nehmen. Aktualisieren Sie Ihren Browser oder versuchen Sie es in einigen Minuten erneut." anscheinend auch als "SPT-JPT BU-GEH 20P" unbekannt. Farnell hat immerhin ein Extraktionswerkzeug u.a. für "SPT-JPT" https://de.farnell.com/en-DE/te-connectivity/4-1579007-3/extraction-tool-kit-contact/dp/3387931
Angehängte Dateien:
Restricted product und keinerlei Details, ich tippe auf eine Sonderversion für einen Grosskunden.

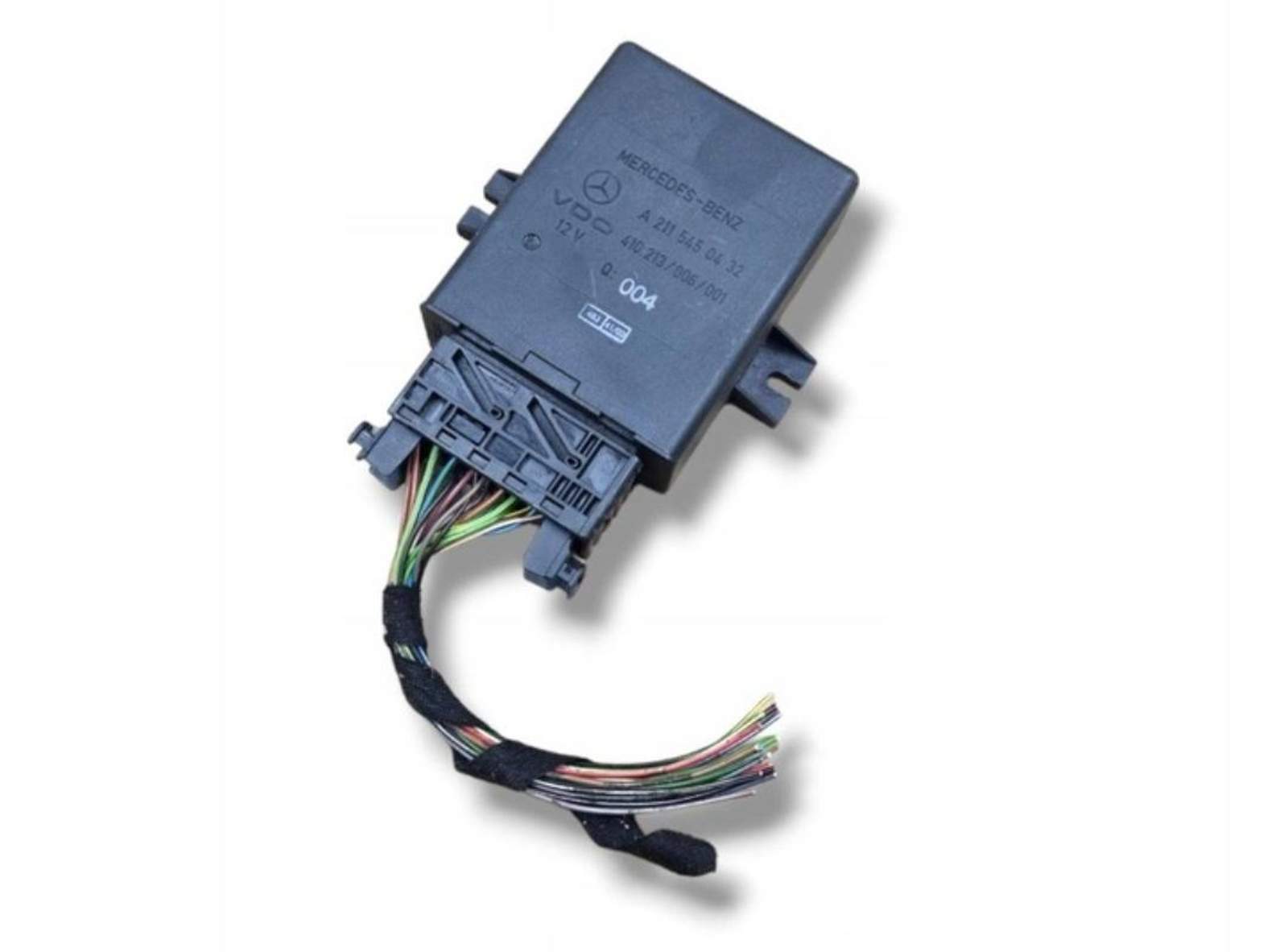

Ich kann auch hinfahren und persönlich fragen ob die mir einen Satz Stecker anfertigen. Ich befürchte aber die werden mir nicht weiterhelfen. https://octopart.com/de/1-968232-1-te+connectivity+%2F+amp-42534466 angeblich gibt es Händler dafür, aber das sieht auch nach Karteileichen aus. Die Bezeichnung "BU-GEH" klingt nach einer deutschen Nummer "Buchse-Gehäuse" https://so.szcwdz.com/search.asp?cvcKeyword=1-968232-1 neben TE-Angeboten steht hier noch Weidmüller als Hersteller, mit Nr. 1968230000 Aber dessen PDF sieht leider völlig anders aus https://octopart.com/de/datasheet/1968230000-weidmuller-8257440 schade eigentlich Günstigste Variante bis jetzt - zweites Steuergerät inkl. Stecker gebraucht kaufen aus einem Schlachtfahrzeug und daraus die Verlängerung basteln. Leider nicht zumutbar für Kleinserie eines (nichtkommerziellen) DIY Bausatzes.
Angehängte Dateien:
Gast
#7868302
Nicht im voraus schon aufgeben. Ich schrieb schon mal Hersteller freundlich an und erhielt nicht Lieferbares weil ich den richtigen Ton traf. Die Chancen stehen noch 1:1, bald ist Feiertag und kurz davor sind Menschen besser gelaunt - nutz die Chance am Montag, vlt. aschaut wer Dienstag nach dem Bestand und schreibt am Mittwch zurück - viel Glück!

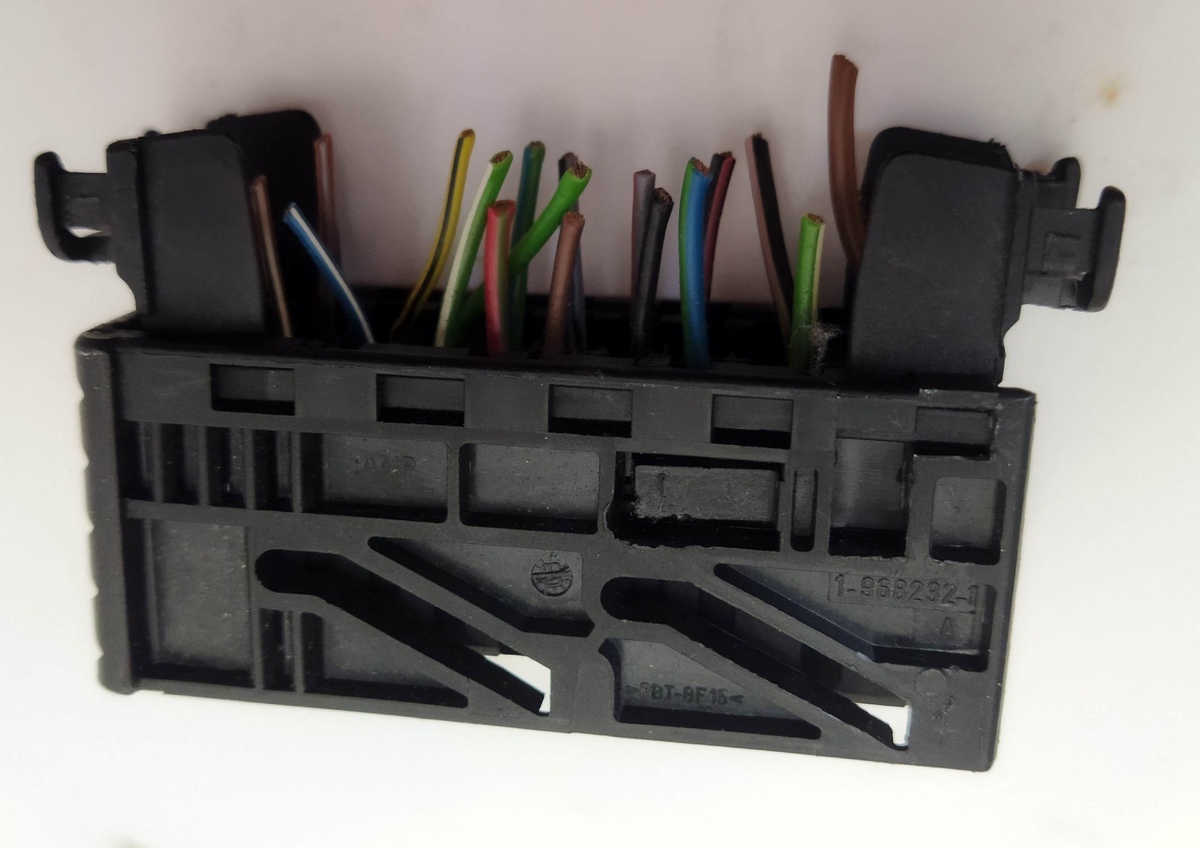

Wieso hast du den Riegel nicht mit abgebildet? Hier noch mal der Stecker von oben. Abstand der beiden Reihen ungefähr ~6mm. Abstand der kleinen Pins 2 zu Pin 8 ungefähr ~3cm (unten von links nach rechts). In den Footprint der großen Pins 9 + 10 passt eine Standard Flachsicherung in etwa rein. Hilft das?
Angehängte Dateien:
Der Stecker hat ein Innenteil, wie vermutet. Aber leider ist das auch kein Standard, sondern eine kundenspezifische Ausführung.
Vielleicht ist das wiederum für den Hersteller interessant. Das könnten diese Steckerpins sein: https://shop.sls-tronic.de/Haensch-520-620-Stecker-Pins/MH-1007 Vielleicht geht dann doch noch das Plastikteil mit einem 3D Drucker nachzubauen. Steckerpins könnten passen, danke. Sind allerdings 90° verdreht. Ich versuche mal aus dem Demostecker einen auszupinnen.
Frage wäre auch, ob Deine gewünschte Verlängerung einen Einfluss auf die bisher noch unbekannte Schaltung hat. Manchmal sind Messwerte und Schaltzeiten durchaus von der Leitungslänge abhängig!
Was kann man denn an einem Luftfederungs-Steuergerät noch optimieren?
Gast
#7868333
Wie bitte werden "nichtkommerzielle" DIY-Kleinserien vermarktet? Die erste Regel des Fight Club lautet: Ihr verliert kein Wort über den Fight Club!
Ist tatsächlich nur ein Leergehäuse, wird so bei einigen chinesischen Herstellern im Bestand gelistet. Immerhin wissen wir nun schon mal dass es Buchsen sind, also weibliche Kontakte. Ich brauche die männlichen dazu.
Ich denke es handelt sich um 2.8 mm (bis auf die vier größeren 4.8 mm) Unter dem Werkzeug sind die passenden Kontakte verlinkt. Zu den weiblichen Kontakten gibts auch ne schöne Zeichung, zu den männlichen leider nicht. https://de.farnell.com/en-DE/amp-te-connectivity/929939-1/contact-silver-recept-crimp/dp/1653852
SPT, "Standard Power Timer" und JPT, "Junior Power Timer" ist das Kontaktsystem. SPT ist der große mit zwei Kontaktfedern. Üblich bei VW und gelegentlich Daimler. Mit der Info habe ich noch mal bisschen gesucht und was gefunden, könnte passen mit einer Modifikation: 1-964449-1 + 1-965427-1 für die 16x JPT, und für die 4x SPT eine Nr größer. Wenn man die jetzt noch fertig gepinnt auf AliExpress kaufen könnte wäre das genial, Stecker zersägen ist zumutbar. Oder halt eine Crimpzange dazu kaufen. https://www.aliexpress.com/item/1005008319394267.html Andere Variante bei JLCPCB ein paar Lochraster mit drauf, gleich mit Abbruchkanten zur eigentlichen Schaltung, und dort dann die Pins einfädeln. Weiß nur nicht ob die das so gerne sehen wenn man die so zum fräsen missbraucht.
Wir haben solche Stecker, allerdings mit roten (man könnte auch lila erkennen) und roten Riegeln in unseren Staplern. Mal sehen, wenn ich noch mein Passwort zusammen bekomme, dann schaue ich in meinen Firmen Laptop und gucke mal in die Steckerliste. Aber eigentlich solltest du auch so bei Ampex was finden können. Da JPT und SPT ja Standardteile sind wäre es auch möglich die auszupinnen und in ein anderes Gehäuse zu verfrachten, und in das alte Gehäuse neue Pins rein. Das Werkzeug zum Auspinnen ist allerdings zu teuer, das muss ich auf AliExpress finden.

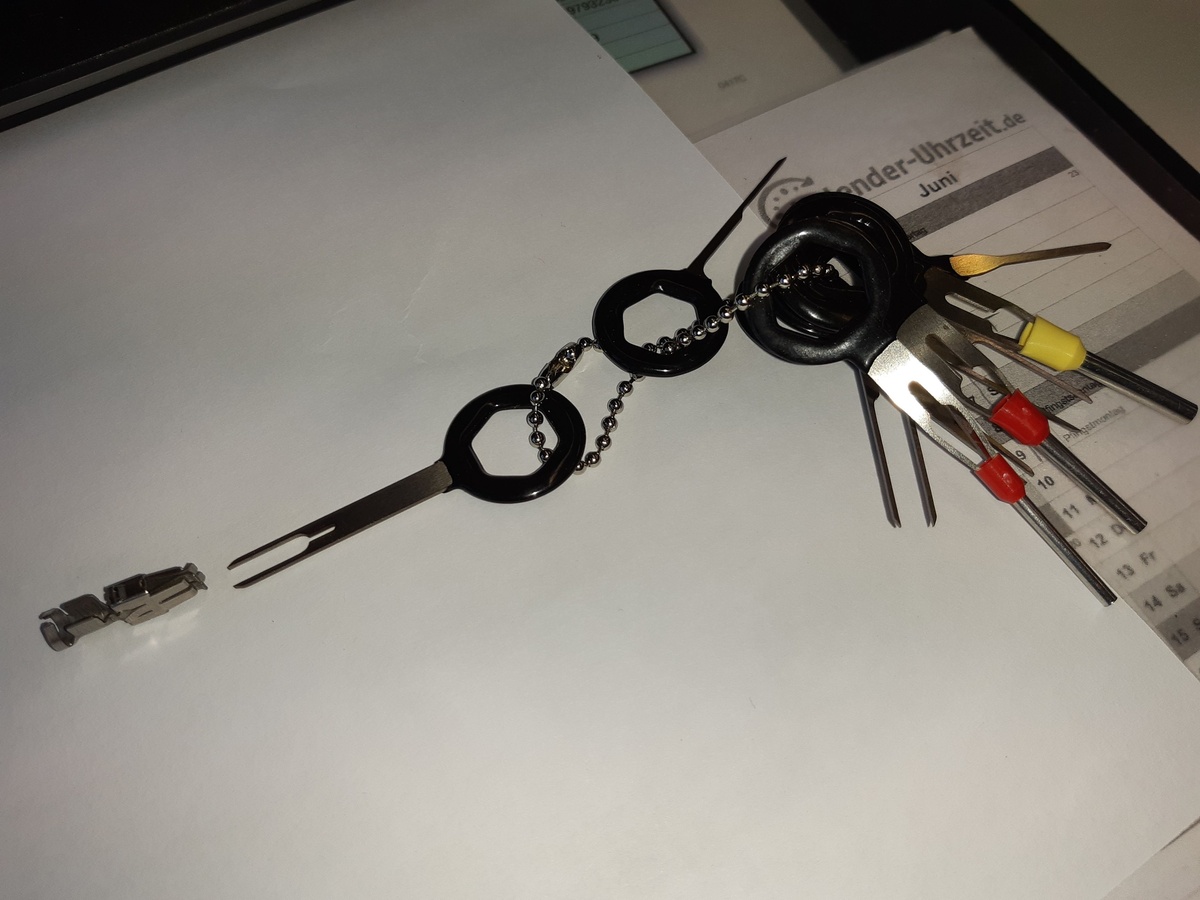

Der freundliche Chinamann verkauft Dir für $2 so ein Set wie auf dem Foto zu sehen ist. Besonders praktisch finde ich das aber nicht, in der Praxis popelt man die doch eher mit einer Nadel raus. Zum Crimpen kaufst Du Dir eine Engineer PA11 für knapp 20 Euro. Originalwerkzeug (Wezag CS30 mit JPT/MCP 2,8 und SPT/TAB 5.8) ist für privat zu teuer. Brauchst Du jetzt Steckerkorb und Buchsengehäuse wie auf dem Foto, oder einfach nur Ersatzkontakte (Crimpterminals) dafür? Üblicherweise liefert TE die Kunststoffteile nur, wenn man nachweisen kann dass man für den OEM ein entsprechendes Projekt bearbeitet. Da muss der BTV dann einen Zweizeiler per Mail schreiben. Kleinmengen bekommt man privat am ehesten in der Vertragswerkstatt, was natürlich wieder relativ teuer ist.
Angehängte Dateien:
Ich mache das mit einer Knipex. Nummer kann ich gerade nicht nennen, aber die kostet um die 60 Euro.
Auch gut. Aber Finger weg von den ganz billigen Crimpzangen auf Aliexpress. Deren Toleranzen sind unterirdisch, da hat man eher Quetschverbindungen als Crimps. Die Engineer-Zangen sind kaum teurer und deutlich besser als der Chinaschrott.
Der JPT male heisst 1-963749-1 Wieviele von den Dingern brauchst Du denn?
Hey, ich möchte das im Fahrzeug rückrüstbar installieren, am liebsten Plug & Play, also suche ich Gehäuse für beide Seiten.
Die Ersatzkontakte habe ich auf AliExpress bereits gefunden, 50 Stk für 2 €. Aber eine Crimpzange für 20 € verdoppelt gleich mal die Kosten für den Bausatz, denn diese muss ja dann jeder selbst dazu bestellen.
Ich habe es versucht, aber ich stelle mich zu doof an, bekomme die nicht ausgepinnt. Wenn ich das nicht hinkriege dann ist das schon mal nicht praxistauglich für einen Bausatz der dann von anderen aufgebaut wird die sich (möglicherweise) noch blöder anstellen als ich.. nur mal so als Preisvergleich, ich hoffe ihr versteht meine Zwickmühle https://www.kleinanzeigen.de/s-anzeige/2852752921-223-1309 Ich war grad mal bei TE Connectivity, aber mir als Privatperson konnten die Mitarbeiter nicht helfen. Ich rufe jetzt da mal an. Ich denke ich könnte diese ähnlichen Stecker zersägen und kombinieren, aber selbst da komme ich auf 18 Eur. Ich werde wohl einfach die Variante Gebrauchtteil nutzen, also zweites Steuergerät kaufen und daraus die Verlängerung basteln.
Angehängte Dateien:

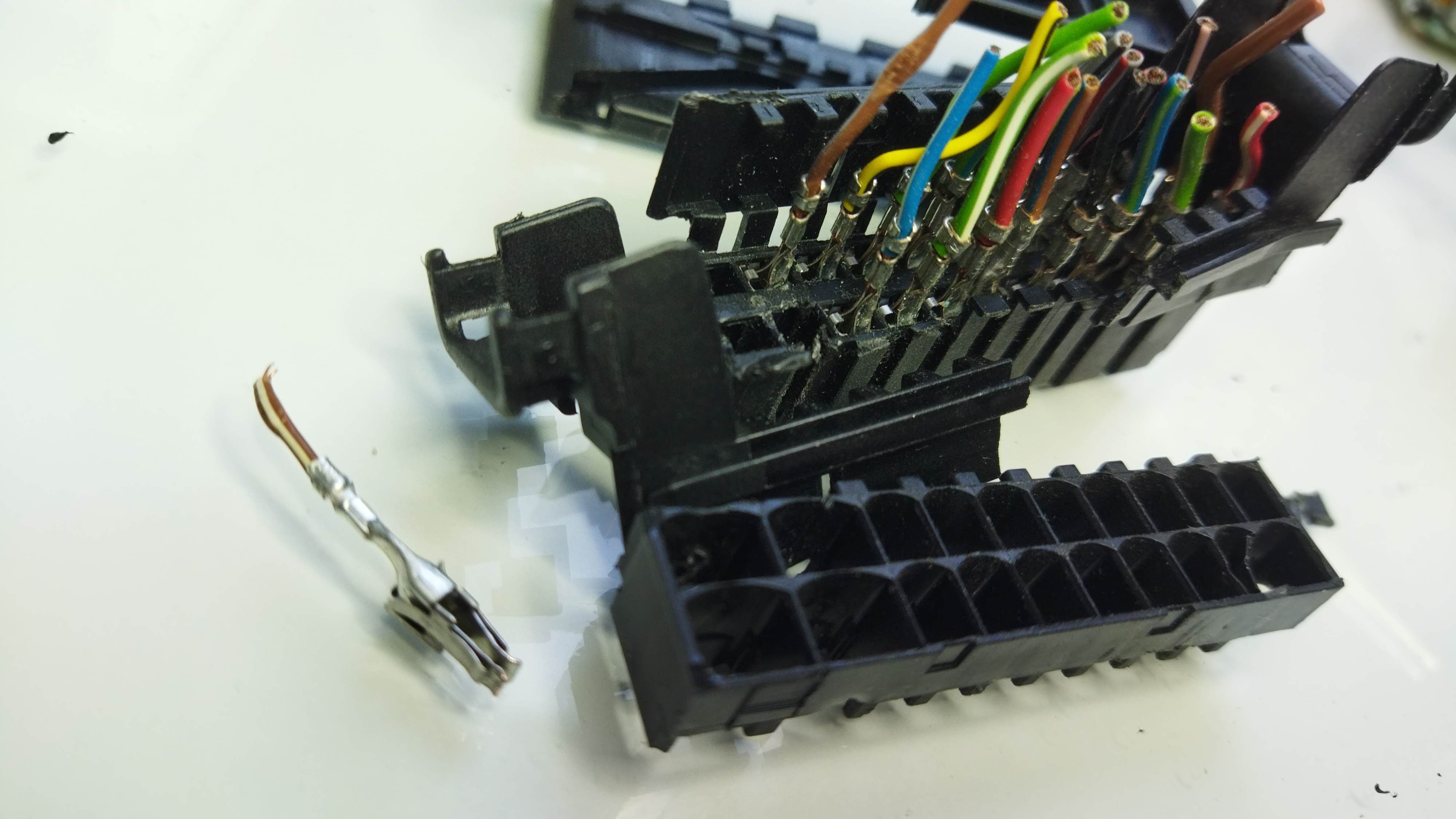

Ich habe heute mal das umpinnen geübt, das kann man vergessen. Diese Kontakte sind echt übel, selbst jetzt bekomm ich die nicht raus.
Angehängte Dateien:

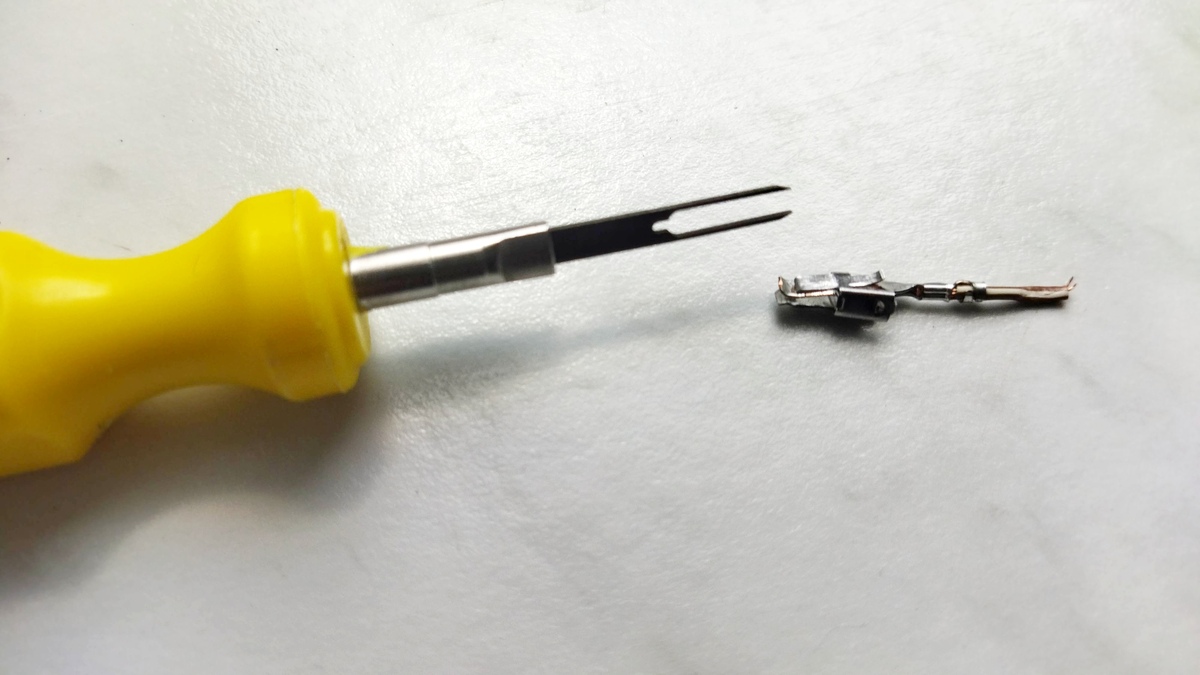

Muss man nur das richtige Werkzeug nehmen.
Gast
#7874498
Und keine zwei linke Hände haben.
Das ist definitiv kein arbeit für dich! wie ich lese du hast immer noch nicht verstanden dass es für jeder konnektor eigene werkzeug gibt! Ich denke es ist nicht zielführend der Stückliste eines Bausatzes irgendwelche Werkzeuge hinzuzufügen. Ich hab jetzt den Preis nicht gesehen bei AliExpress aber das oben auf Farnell verlinkte sprengt das Budget für den Bausatz von 20 € Diese Kontakte sind so stark die bekomm ich nicht mal im ausgebauten Zustand zusammen gedrückt. Ob es mit dem 3 € Werkzeug geht sollte ich vielleicht noch mal testen. Hast Du es schon getestet? Einfacher wäre es TE würde die Buchsengehäuse zum Verkauf freigeben, so wie beim großen Bruder des Steuergeräts da sind die nämlich für 3,15 € verfügbar. Ja, ich habe es getestet und sind für das geld ordentich trotz das meine bausatz von schlechtere quallität als verlinkte ist und sind NUR 48 stück , statt 100 Stück Sind die Dinger auch beschriftet oder muss ich alle 100 ausprobieren? Was würdest Du denn von diesem hier halten: Artikelnummer 226612736462 liegt bei 10€ + Vers. Modul öffnen und Steckerteil von der Platine ablöten, dass wäre die schnellste Methode um das Du weiterkommst.
Angehängte Dateien:
So ist der Plan. Danke
um auch diese Frage noch zu beantworten https://www.mikrocontroller.net/topic/goto_post/7878186
Es. geht. nicht.
Angehängte Dateien:

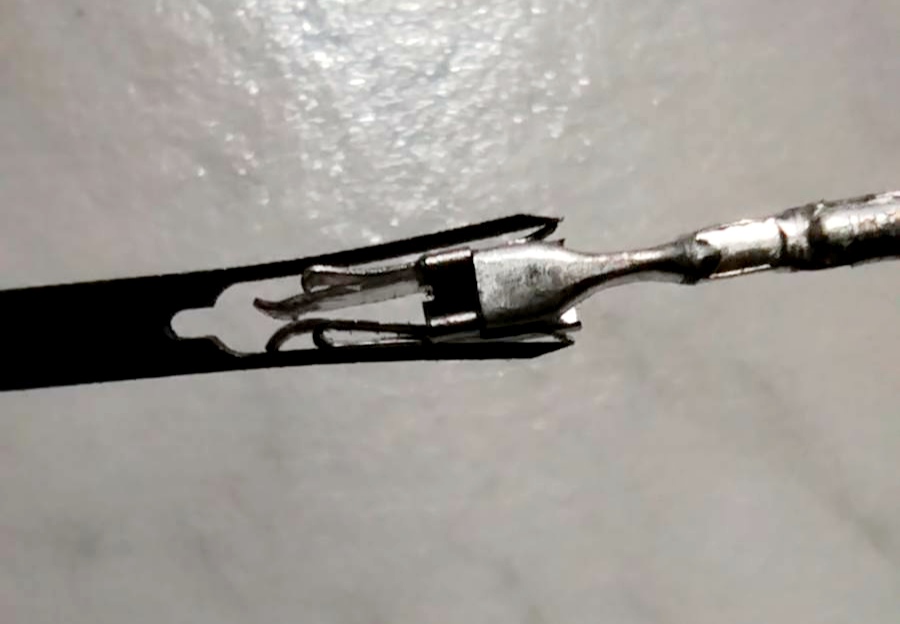

Es ist zu vermuten, dass sich die Zungen des Werkzeugs an den Wänden des Steckergehäuses abstützen. Ein Auseinanderdrücken wie auf dem Foto wäre dann nicht mehr möglich. Das Gehäuse gibt leider keinen Halt. Hab schon überlegt ne Hülse drauf zu schieben, aber erstens passt die nicht auf den JPT und zweitens wäre die geschlitzt und damit wieder nicht stark genug. Hat jetzt noch jemand eine Werkzeugempfehlung, irgendwelche Metallstreifen zum Einschieben? Ich habe jetzt noch mal ein anderes Werkzeug gekauft. Auch dieses funktioniert nicht. Man kann es zwar extern zusammendrücken aber dann rutscht es von den Federn ab. Man hört richtig wie es wegschnipst. Es ist nicht so breit wie das Gehäuse und hat zu viel Spiel.
Angehängte Dateien:
Du musst den Kabelschuh auch immer etwas dabei zunächst nach vorne schieben, sodass die Federn entlastet sind. Ja das ist klar, danke. Ich war schon bei einem Freund und hab ihn gefragt ob er mir ein Werkzeug anfertigt auf CNC Fräse, aber er hatte auch keine Nerven dafür. Die neueren Stecker, die so einen gelben Riegel haben, da funktioniert das Werkzeug auch sehr schlecht bis gar nicht. Laut Hersteller soll es kein neues Werkzeug geben. Da ich nun nicht mehr arbeite, hat sich das für mich erledigt. Sonst hätte ich mir tatsächlich selbst eins gebaut. Auch wenn selbst bei meiner Arbeit nur noch selten Arbeiten an Kabelbäumen vorkommen, da hätte es sich gelohnt, doch privat werde ich das sicher nicht mehr brauchen. Aber es ist wirklich eine Seuche mit diesen Steckern. Hab es gerade im anderen Auto probiert, da ist es ein anderer Stecker. Das Werkzeug von KS-Tools hat anstandslos funktioniert. Es sind liegt also an den Kontakten, die sind aus härterem Blech welches sich nicht zusammen drücken lässt. Könnte auch am "neueren" Gehäuse liegen. Wie geschrieben, wir sollen immer noch das selbe Werkzeug benutzen, aber in den neuen Steckern funktioniert das eher zufällig. Die älteren Gehäuse sind enger für das Werkzeug, sodass das Werkzeug mehr Druck auf die Stecker ausüben kann. Bin grad auf der Suche nach einen Fühlerlehrensatz oder Flachstab, Laubsägeblatt oder irgendwas das 1x2mm dick ist. Habe jetzt endlich was gefunden das geht. 0,9 mm Inbusschlüssel
Angehängte Dateien:
