Suche Tool z. grafischen Darstellung gepulsten Signals über Zeit

Wie stellst du dir die Darstellung vor? Bist du bereit zu Scrollen oder
soll alles in ein Diagramm?

Beim einfachsten Fall (25 Hz) und je einem Pixel für positive/negative
Amplitude kommst du ja auf 30 Min. * 60 s/Min. * 2 Pixel/Periode = 3600
Pixel Mindestbreite. Beim langsameren 1 Hz Signal und gleichem Maßstab
entsprechend auf 90000 Pixel Mindestbreite! Mindestbreite heisst eine 1
Pixel breite schwarze Linie neben einer 1 Pixel breiten weisse Linie
u.s.w.

Mit Scilab komme ich überhaupt nicht klar, nicht im Mindesten.

Würde auch Scrollen in Kauf nehmen. Eigentlich brauche ich die Grafik
nur durchzugucken und mir entsprechende Notizen auf ein Blatt Papier zu
schreiben, würde schon reichen. Im Grunde eine recht simple
Angelegenheit.

So könnte das idealerweise aussehen, Bild zeigt Oberfläche einer
Software zum Editieren von solchen gepulsten Steuersignalen, vertikale
Achse = Frequenz (Hz), horizontale Achse = Timeline (min.).

http://rapidshare.com/files/189927183/Frequenz_und_Timeline_xy-Achse.jpg.html

Rapidshare meint:
Fehler

Sie haben das Download-Limit für die kostenlose Nutzung erreicht. Wollen
Sie mehr?

Holen Sie sich jetzt Ihren Premium-Account! Sofortige
Download-Freischaltung! Oder versuchen Sie es in ca. 8 Minuten wieder.

Ich meine:
"Danke fürs Gespräch"

Ich habe verstanden, dass er eine Spur wie in einem Logikanalysator
haben will
(http://www.mikrocontroller.net/wikifiles/f/fd/PFA_uhr_7segment_logik.png
hier sind mehr (8) Spuren zu sehen)

Aber ich habe mich bei der notwendigen Auflösung des Diagramms
verrechnet, war spät gestern.

Wenn er für die Pulsweite des schnellsten Signals 25 Hz (=> 40ms) einen
schwarzen Pixel für den HIGH Zustand und einen weissen Pixel für den LOW
Zustand nimmt, ist das Bild nach 30 Min. 90000 Pixel breit. Zwei Pixel
im Diagramm auf der Zeitachse (X) entsprechen dann 40ms.

Die 1 Hz (=> 1000 ms Pulsweite) Signale kann man ins gleiche Bild
zeichnen. Ein HIGH Zustand ist dann 25 Pixel breit. 1s entspricht 50
Pixeln auf der Zeitachse im Diagramm (X).

Bei mehr Pixel pro Zustand (1 Pixel ist nicht gut sichtbar)
multiplizieren sich die Werte.

Ich verstehe allerdings nicht, wie die Daten in der WAV-Datei stehen.
D.h. welche Samplingrate (=> Berechnung der Zeitachse, Auslesen der
Daten) ist benutzt worden und wie kommen die Stereospuren ins Spiel? Und
- wieso kann keim Soundeditor zur Anzeige benutzt werden?

Also, hier erst mal ein neuer Screenshot zur Editierprogramm-Oberfläche,
die Linien, die nichts zur Sache tun, habe ich gelöscht:

http://rapidshare.com/files/190117782/Editierprogramm_Screenshot.jpg.html

In dieses Programm sollen die gewonnenen Daten übertragen werden. Die
benötigten Grafiken sollen mir 1. die genauen Frequenzen anzeigen, 2.
den genauen Zeitpunkt (Scheitelpunkt?) anzeigen, zu dem sich die
jeweilige Frequenz zu ändern beginnt. Dies wird sie in der Regel nicht
plötzlich tun, sondern innerhalb eines bestimmten Zeitraums, siehe auch
Grafik Editierprogramm. Das Signal ist ein gepulstes Echtzeitsignal in
stereo. Die Wav.-Datei (bitte nur der runterladen, der´s wissen will)
...

http://rapidshare.com/files/189916473/Pulswavdemo.mp3

... ist also eine Stereodatei und kann auch von mir mit Leichtigkeit
innerhalb eines Audio-Editierprogramms als Stereo-Amplituden angezeigt
werden. Das bringt mir jedoch nicht viel, aus o.g. Gründen.

(Rapidshare ist mir selbst noch recht neu, vielleicht mache ich da ja
noch was falsch.)

Mich bei "Matlab", "Excel" & Co. einzulernen (mit viel Trial & Error)
wäre ein viel zu großer Aufwand für diese Einmal-Geschichte.

Warum auf dem Screenshot des Editierprogramms schon Daten eingetragen
sind? Das ist eine Art Demofile, nicht von mir erstellt.

Auf den Pulstakt kommt es an! Nicht auf "feine Äderchen und Artefakte
innerhalb des einzelnen Pulses" oder so. Das Übertragen des
Steuersignals ins Audioformat ist lediglich ein Hilfsmittel, das ich mir
habe einfallen lassen, als ersten Schritt, um die Steuerdaten
anschließend grafisch darstellen und konvertieren zu können.

> Noch ein Tipp: Wenn Du Deine Screenshots nicht auf Rapidshare ablegst
> ist der Nutzerkreis der sie sich anschaut auch größer.
>
> Gruss
>
> Birk

DAnke, Link schaue ich mir an. Bei Rapidshare habe ich inzwischen so
einen "Collector´s Account" angelegt, so dass das Bild öfter als zehnmal
runtergeladen werden kann. An anderer Stelle wurde mir gestern
empfohlen: "Mach es doch über rapidshare!"

Edit: "gnuplot" scheint ein Grafiktool zu sein, spezialisiert auf die
Darstellung von Diagrammen. Aber was für ein Diagramm sollte ich
darstellen wollen? Ich benötige ein Tool, das MIR eine Grafik darstellt,
durch die ich dann die notwendigen Erkenntnisse erlange, die ich dann in
mein Editierprogramm übertragen kann. Sobald dies geschehen ist, sind
mir alle Grafiken reichlich wurscht. "Von einem Gerät ins andere
übertragen" geht leider nicht, sonst würde ich es so machen.

Hallo,
genau das kann ich auch alles mit meinem Audio-Editierprogramm. Ich kann
ein Gitter drüberlegen und z.B. soweit aufzoomen, dass eine Sekunde in
der Timeline genau in einem Gitter-Karo liegt. Wenn ich jetzt Sekunde
für Sekunde durchgehe und die enthaltenen Sägezahnmuster (Pulse)
durchzähle, dann komme ich sicher auf die gewünschten Erkenntnisse. Dies
wird insgesamt allerdings wohl einige Jährchen in Anspruch nehmen ...

... Darum suche ich ein Tool, das mir auf der vertikalen Achse die
Frequenz in Hz anzeigt, und auf der horizontalen Achse den Zeitverlauf
in Minuten! Denn so würde ich auf einen Blick sehen (ohne nachzählen zu
müssen), wie hoch die Frequenz zu welchem Zeitpunkt jeweils ist, und
wäre imstande auf einen Blick zu lokalisieren, zu exakt welchem
Zeitpunkt ein (frequenzmäßig gesehen) gleichmäßig verlaufendes, an- oder
abschwellendes Signal seinen Scheitelpunkt erreicht hat und wieder einen
anderen Verlauf nimmt.

Die von Euch vorgeschlagenen Tools zeigen meiner Vermutung nach jedoch
nur die Amplitude des Audiosignals an ... das tun sie jedoch alle.

*Ich will aber x-Achse und y-Achse!*

"Adobe Audition" ist m.W. das ehemalige "Cool Edit". Davon habe
ich jetzt schon öfter gelesen. Werde mal reinschauen, vielleicht kann es
ja doch mehr als nur Amplituden ausspucken und drin rumschnippeln.

"Optimierte Bearbeitung in der Spektralansicht" liest sich schon
mal nicht schlecht. Nur leider fängt sogar das mir bekannte teuerste
Profi-Tool in dieser Art mit seiner Spektralansicht unten erst bei 20Hz
an - weniger braucht man im Audiobereich einfach nicht - wäre zu
basslastig.  ;-)

"Adobe Audition" scheint zusätzlich ein Frequenzanalysetool zu besitzen,
die Frequenz ist hier auf der horizontalen Achse, und auf der vertikalen
ist die Lautstärke (Dezibel). Die Frequenzen werden hier auch, typisch
für Audio-Programme, im KHz-Maßstab angegeben - womit ich leider nichts
anfangen kann, da ich ja genaue Angaben im einfachen Hz-Bereich
benötige.

In der Anlage ist der Screenshot von Rapidshare hierher kopiert.

Technisch gesehen suchst du etwas, das man als Waterfall Display
(spectrogram, waterfall spectrum) bezeichnet, eine Auftragung von
Frequenzen gegen die Zeit.

Die Amateurfunker und Softwaredefinedradioler brauchen sowas und haben
da auch einiges an Shareware/Freeware.

Beispiel hier:
http://freenet-homepage.de/dl4yhf/speclab/specdisp.htm#waterfall
aus Spectrum Lab http://freenet-homepage.de/dl4yhf/spectra1.html

Aber kann ich dir nicht direkt sagen, welches von denen WAV/MP3
Dateiimport und zoombare Zeitskala bis 30 Min. und Export in dein
Datenformat beherrscht.

Danke,
bin gerade Deinem Spätzle... ääh ... Specleb-Link gefolgt. Die Grafik,
die dort als "line plot" bezeichnet wird, gefällt mir sehr gut, weil
eine klare Linie gezeigt wird statt einer Darstellung, die ich sonst nur
von Batik-T-Shirts her kenne.  ;-)

Die Information mit dem Waterfall und dass die Funker so etwas
verwenden, ist schon mal wieder sehr hilfreich!

Kann man sagen, ich benötige die Ausgabe einer Waterfall-Grafik als Line
Plot?

Export in mein Datenformat? Eine Anzeige, auf der man was erkennen kann,
würde mir völlig reichen.

Line plot ist aber Auftragung Amplitude gegen Frequenz.

Das Batikmuster ;-) verschwindet. wenn du wenig Rauschen und gute
einzelsignale mit wenigen Frequenzen hast. Wenn du nur zwei
(Haupt-)Frequenzen hast, so wie in deinem Bild, dann wird das auch in
dem Wasserfall als mehr oder weniger scharfe Linien sichtbar sein.

Es gibt da interessante Spielereien bei denen in den Frequenzen Grafiken
versteckt werden... siehe

Spectrogram of Aphex Twin’s “Mathematical Equation” (Musik) track from
Windowlicker.
http://en.wikipedia.org/wiki/Spectrogram

Bicycling across 30 meters (Funk)
http://soldersmoke.blogspot.com/2008/08/bicycling-across-30-meters.html

PS: Auf Johans Seite läuft ein Online Grabber mit einer solchen
Waterfall Anzeige eines 10 MHz Funkbandes (30m Band)
http://www.on5ex.be/grabber/grabber.html

Die Farbe ist ein Maß für die Signalstärke, hier weiss für besonders
starke Signale über dem Rauschen (grün/rot-orange)

Oder hier ein anderer Grabber mit ziemlich scharfen Funksignalen und
sehr wenig Rauschen
http://w1bw.org/drupal/grabber

Mit der Wikipedia-Seite schliesst sich übrigens auch der Kreis zur
Antwort von cho

Mit Mathlab oder den Open Source Alternativen Scilab oder GNU Octave
plus einem Ergänzungstool dafür wie DiscreteTFDs (software for computing
spectrograms and other time-frequency distributions) kann man eigene
Plots machen.

Dann schau dir auch mal Audacity an.

Dort kannst die die Ansicht Spektrum auswählen statt der Wellenform.
Klicke im Programm auf das schwarze Dreieck unter der -15 in der
Zeitleiste dort wo Pulswacde steht, um umzuschalten.

Du kannst vorher unter Menü->Einstellungen angeben, welche
Maximalfrequenz in dem Spektrum angezeigt wird (Y-Achse).

Oben im Anhang das Übersichts-Spektrogramm. Ich war überrascht, dass
trozu MP3 und so niedrigen Frequenzen noch was sichtbar ist.

Hier noch ein Detailzoom

If you have the Matlab, I have the programming:


y=wavread('pulswavdemo.wav');
x=(y(:,2)>0.2);
flanken= x(1:length(x)-1) < x(2:length(x));

letzterWert=1;
k=1;
d=zeros(1,length(x));
t=zeros(1,length(x));

for i= 1:length(flanken)
if flanken(i) == 1
d(k) = i-letzterWert;
letzterWert=i;
k=k+1;
t(k) = i;
end
end
pulsweiten = d(1:k)/44.100;
zeit = t(1:k)/44100;
figure(1)
plot(zeit,pulsweiten);
xlabel('Zeit in [s]');
ylabel('Pulsweite in [ms]')

Wenn du selber programmieren kannst, wäre vielleicht PlotLab und/oder
AudioLab von www.mitov.com was passendes. Sind leicht zu handhaben.

Nein, ich kann nicht programmieren. Das Programm oben hat sich ein
Matlab-Anwender aus einem anderen Forum mal eben so aus dem Ärmel
geschüttelt. Meinen verzweifelten Vorschlag, dass er mir doch die Plots
erstellen könnte, hat er allerdings abgelehnt, was ich gut verstehen
kann.

"Simulator des Quartus2 von altera" schaue ich mal nach, danke! (Auch
für den anderen Vorschlag, dessen Umsetzung allerdings einen höheren IQ
als den meinen voraussetzen würde!)

Gibt es nicht vielleicht auch ein Hobbyseismologen-Forum, das ein
passendes Tool für mich hätte?

Hobbyseismologen, nicht schlecht! Oder Hirnforscher für EEGs ;-)

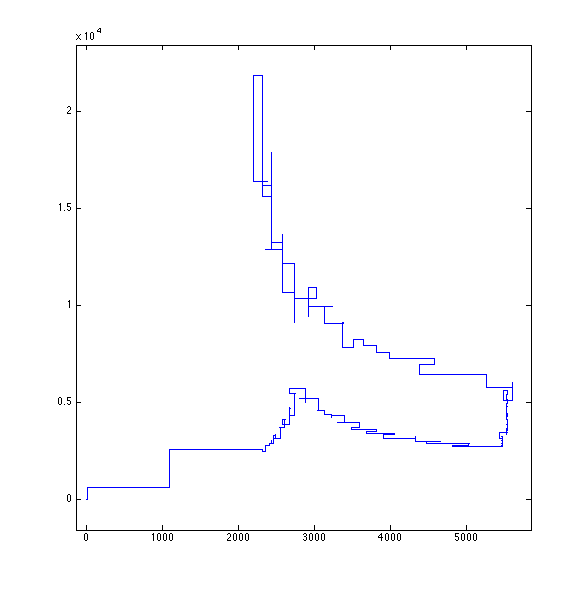

Das Skript oben produziert mit dem aus der MP3-Datei umkodierten
WAV-Datei (#1) die Ausgabe im Anhang.

Allerdings habe ich auch kein MATLAB. Ich habe stattdessen GNU Octave
benutzt. Start des gespeicherten Skripts mit source('D:\TMP\harald.m')
in der Octave Shell. Grafisches Backend meiner Installation von Octave
ist Gnuplot. Fragen zum Skript sind bei mir zwecklos, ich bin bei dem
Thema nur Affe vor der Tastatur.

Kann es sein, dass die Aufnahme um 170s übersteuert ist und es
eigentlich ein ab- und aufschwellendes Glissando sein soll, wie in den
ersten 70s

#1 Die MP3 nach WAV Wandlung habe ich mit Audacity und dessen
Standardeinstellungen gemacht. Irgendwas ist an der Laufzeit noch nicht
sauber: Die MP3 hat ca. 7 Min Laufzeit und die WAV Datei nur 3 Min. da
das Skript oben ziemlich lange braucht, bin ich der Sache aber nicht
nachgegangen.

Hallo,
die Kurve sieht aber sehr schön aus, sowas in der Art bräuchte ich von
der Ausgabe her!  :-))

Kann mich nur an eine Aufnahme von über 3 Minuten erinnern, 7 Minuten
müssen ein Fehler sein! "Übersteuert" halte ich sogar für möglich, weil
ich womöglich während der Aufnahme (?) im "Realtek Audio Manager"
herumgeregelt hatte.

Stimmt, Hirnforscher müssten sowas auch haben, weil das menschliche
Gehirn (sofern nicht gerade mit dem inhaltlichen Verstehen von "RTL II
Big Brother" oder einer Dschungelshow beschäftigt) in eben diesem
schmalen Niederfrequenzband munter vor sich hin schwingt. ...
"Hobby-Hirnforscher"? "Brainactivitool Free Download"? ... Müsste es
doch geben sowas.

Den Rest verstehe ich leider nicht.

Hab mal ein MATLAB-Skript gebastelt, das einfach die Pulslänge zählt und
das nachher als x-y-Plot aufzeichnet.

Hier mal das Skript...

...und hier der Plot.

Ja, deine Datei ist ca. 3 Minuten lang. Wenn du mir mal die 30 Minuten
lange Aufnahme übermitteln möchtest, lasse ich die auch mal durch.

Stefan B. wrote:

> Irgendwas ist an der Laufzeit noch nicht
> sauber: Die MP3 hat ca. 7 Min Laufzeit und die WAV Datei nur 3 Min.

Ja, die 7 Min. sind falsch. Das wird nur im VLC Player so angezeigt.
weiss nicht wie der darauf kommt.
