Schaltung für SynOptics_Anzeige

Al. K. (alterknacker) OP 23.11.2017 14:23 #5219969

Lesenswert?

•

Hallo,
habe das Teil wieder in die Hände genommen.
Hing bestimmt >15 Jahre an der Wand.
Jetzt mochte ich es zum Leben erwecken.

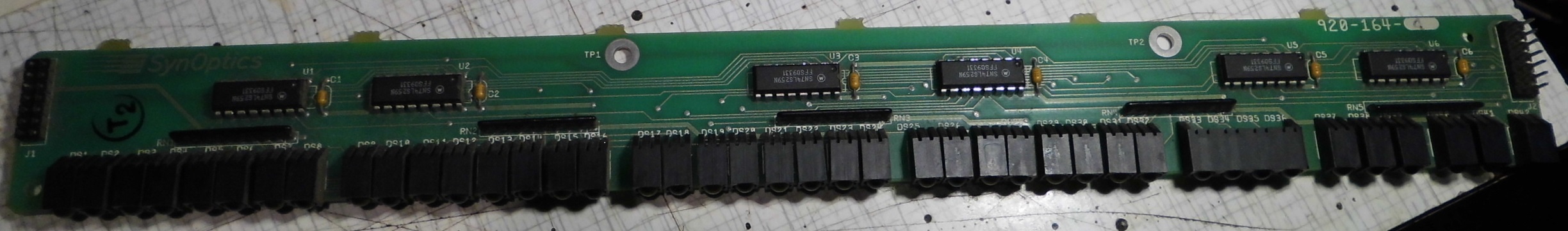

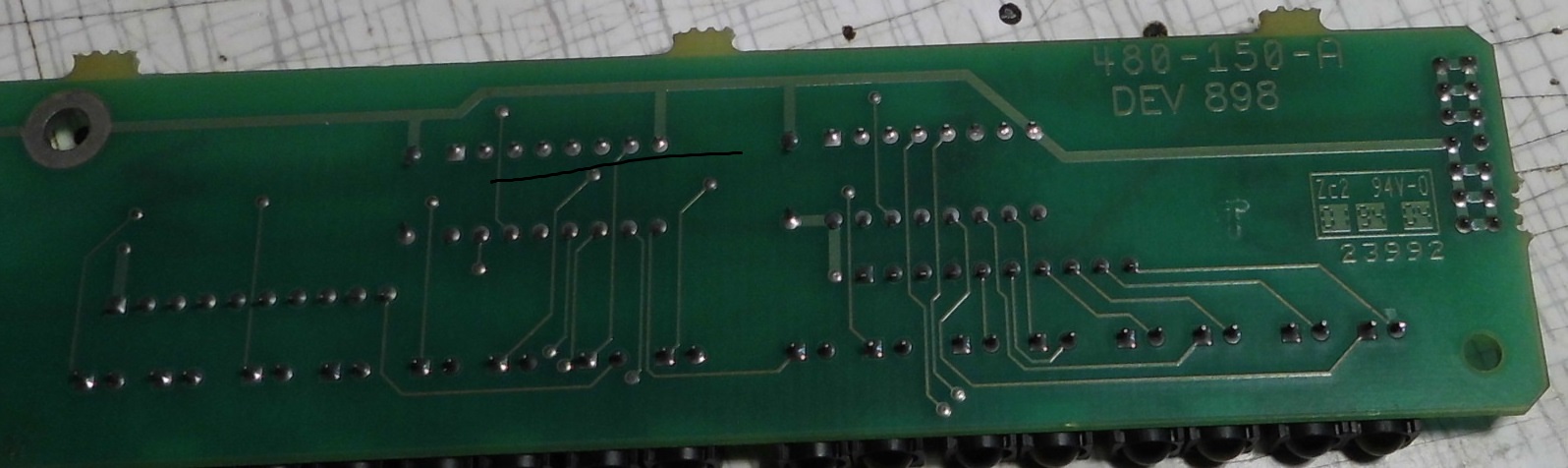

Es könnte ja Einen geben welcher die Zeichnung/Schaltplan von dem Teil
hat.
Auch Zielführende Links sind willkommen.
Wenn nicht muss ich meine Suche auf begrenzte Zeit erweitern.
Diese Zeit würde ich aber lieber in die Software eines Arduino
Programmes stecken

Danke
alterknacker

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Rufus Τ. F. (rufus) 23.11.2017 15:37 #5220072

Lesenswert?

•

▲
▼

Sind das nicht nur eine Handvoll Schieberegister und Leuchtdioden?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Al. K. (alterknacker) OP 23.11.2017 17:26 #5220196

Lesenswert?

•

▲
▼

Rufus Τ. F. schrieb:
> Sind das nicht nur eine Handvoll Schieberegister und Leuchtdioden?

keine Schieberegister,sondern SN74LS259.
Dazu gibt es genug Information.

Bin ja schon bei der Schaltungsgestaltung.;-))

Wenn aber Einer einen Hinweis hat, kann ich mir das sparen.
Die Software dazu ist eh  nicht das Problem.
