Hallo Kann mir jemand eine einseitige ätz Vorlage zeichnen passend zum 2822m (DIP-8) aber als brücke geschaltet ? Meine loch raster versuche laufen nicht :-( Anforderungen habe ich nicht viel so klein wie möglich aber noch lötbar OHNE smd und + für strom sollte oben sein und masse unten von der platine. ich wäre sehr dankbar wenn mir jemand den gefallen tun würde. DANKE
Gast
#3702104
Ich könnte dir gleich noch eben die Platine ätzen, Teile bestellen und zusammenlöten, wenn du magst.
danke aber die vorlage alleine reicht mir DANKE. ich brauche kein stereo mono reicht also als brücke.
Gast
#3702240
Spricht was gegen Schaltung und Layout aus dem TDA2822M DB?
sieht gut aus problem ist nur ich habe hier den mit 6 und nicht mit 16 pins wie geschrieben (DIP-8)
Gast
#3702273
Seit wann hat DIP-8 6 Pins?
Gast
#3702283

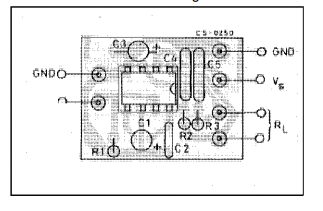

Bei Reichelt gibt's nicht nur den 8poligen, sondern auch sein Datenblatt mit Bridge-Schema und Layout. BTW, das Problem sind offensichtlich nicht die Chinesen, sondern manche Europäer selbst, die nicht mal minimale Eigeninitiative entwickeln. Früher gab's kein Internet, da mußte man Datenblätter sammeln oder zig km zur nächsten Uni-Lib fahren. Und 24ct Stereo-Verstärker gab es auch nicht. Wie haben wie das nur überlebt.
Danke für deine freundliche hilfe :-( ich habe das mal angegangen ICH kann da nix erkennen. Wo sind die zeiten hin wo man sich ein andrer einfach mal hilft ohne dumme fragen oder € zubekommen ?
Angehängte Dateien:
-
(29 KB)
Gast
#3703034
DAVID ------ schrieb: > ich habe das mal angegangen ICH kann da nix erkennen. Das ist eine Leiterplatte mit Bestückungsplan, wenn auch in mieser Druckqualität - was willst du denn noch? Dass die jemand für dich zeichnet, herstellt, bestückt und lötet? Möglichst auch noch durchkontaktiert und natürlich umsonst? DAVID ------ schrieb: > einseitige ätz Vorlage DAVID ------ schrieb: > strom sollte oben sein und masse unten von der > platine. Du weisst offensichtlich garnicht wovon du redest. Georg
ich suche ein plan der erkennbar ist ich erkenne oben keine Leiterbahn nur hier und da paar striche. daher die frage ob mir das mal einer aufzeigen kann was wo hin geht (Plan nach zeichnet)
DAVID ------ schrieb: > was wo hin geht Das steht im Stromlaufplan, die grauen Flächen sind die Leiterzüge auf der Unterseite, das Schwarze sind die Bauelemente mit den Anschlüssen. Das Bild groß ausdrucken, die Bauelementeanschlüsse grün markieren und die Leiterzüge rot zeichnen. wenn der Weg unklar ist den Stromlaufplan zu rate ziehen. dann alles im 2,5 mm Raster zeichnen.
Nimm doch einfach den o.a. oder einen anderen Bausatz, bei dem der TDA2822m in der Stereobeschaltung aufgebaut ist und fädele diese Schaltung während des Aufbauens auf Brückenbetrieb um. Wenn man das geschickt macht, dürften nur sehr wenige Leiterbahnen aufzukratzen sein. Warum soll sich hier einer die Mühe machen, einen für Deine Zwecke angepassten Schaltplan mit Layout zu entwerfen, wenn es so etwas schon wirklich billig auf dem Markt gibt? Angenommen, jemand würde sich die Mühe mache, dann würden doch von Dir noch hunderte von Nachfragen kommen, wie das Teil denn zusammenzubauen sei und warum es anschließend dann doch nicht funktioniere. Außerdem fehlt ein Großteil der relevanten Angaben, z.B. hinsichtlich der mechanischen Montage und gewünschten Anschlüsse bzw. Buchsen.
lutz h. schrieb: > dann alles im 2,5 mm Raster zeichnen. ... und beim Belichten der Leiterplatte darauf achten, dass es gespiegelt werden muss.
Gast
#3703106
Dieter Frohnapfel schrieb: > http://www.elektronik-labor.de/Notizen/0311KhAmp.html Das Layout ist doch ganz passabel. Du solltest nur darauf achten, einen größeren Rand stehen zu lassen, um dort ggf. Befestigungslöcher vorzusehen, denn die o.a. Leiterplatte wird nur durch das Gewinde der Klinkenbuchse gehalten.
Gast
#3703289
DAVID ------ schrieb: > Danke für deine freundliche hilfe :-( > ich habe das mal angegangen ICH kann da nix erkennen. > Wo sind die zeiten hin wo man sich ein andrer einfach mal hilft ohne > dumme fragen oder € zubekommen ? Was willst du denn mehr? Wo sind die Zeiten hin, als man noch zugab, sich blöd anzustellen? Geht notfalls durch ruhigsein. Kauf dir ein i-Device, da ist der Kopfhöhrerausgang "mit im Preis dabei". Verwandt oder verschwägert mit TdB?
Gast
#3703537
DAVID ------ schrieb: > Wo sind die zeiten hin wo man sich ein andrer einfach mal hilft ohne > dumme fragen oder € zubekommen ? Brauchst du doch gar nicht. Dafür gibts ja das Internet und einen bezahlbaren Bausatz, den sicher jeder Anfänger aufbauen kann, gibts auch. Was willst du mehr? http://www.ebay.de/itm/AMP-1-TDA2822M-Power-Amplifier-Module-DIY-Kit-Electronic-Production-AMP-One-2822-/331215044082?pt=Wissenschaftliche_Ger%C3%A4te&hash=item4d1df47df2
könnt die auch mal richtig lesen ? ich suche es als Brucke NICHT als stereo !!! NIX 2 boxen
Ich habe Dir doch bereits geschrieben, dass es trivial ist, beim Zusammenbau eines Stereo-Bausatzes die Schaltung auf den Brückenbetrieb anzupassen. Das sind nur zwei, drei Drähtchen und eine aufgekratzte Leiterbahn. Dafür lohnt es sich nicht, eine separate TDA2822m-Platine für reinen Brückenbetrieb zu konstruieren, zumindest nicht in Deinen homöopathischen Stückzahlen. Natürlich kannst Du mich auch gerne mit der Entwicklung und ggf. auch Herstellung beauftragen, aber eben zu marktüblichen Preisen für Entwicklungsleistungen. Und die willst Du ganz sicher nicht bezahlen.
Gast
#3704371
Wie wär's mit selber zeichnen des Layouts? In Datenblatt gibt es ja eine, in Verbindung mit dem Schaltplan lesbare, Vorlage.
Gast
#3704378
DAVID ------ schrieb: > könnt die auch mal richtig lesen ? Ist manchmal schon schwierig ... Was genau verstehst Du an dem Link nicht? Ist das eigentlich Dein Hobby, mit div. Bausteinen Verstärker bauen zu wollen und hier jeweils nach Ätzvorlagen für die div. Varianten zu fragen?
DAVID ------ schrieb: > könnt die auch mal richtig lesen ? Am 25.06.2014 14:42 hattest Du alle notwendigen Informationen, versuche zu lernen, ich helfe dann gern.
Gast
#3704433
@ DAVID ------ (bastler-david Vielleicht hilft dir ja das hier weiter: http://www.transkommunikation.ch/dateien/schaltungen/diverse_schaltungen/audio_circuits/Mini-Verstaerker%20%28TDA2822M%29.pdf

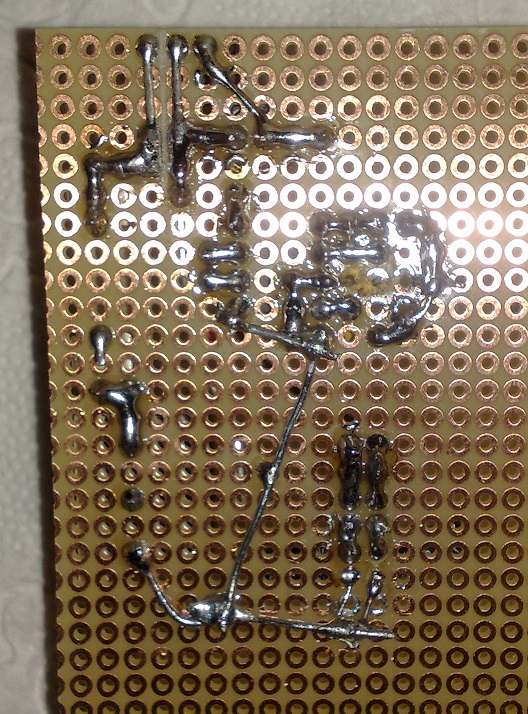

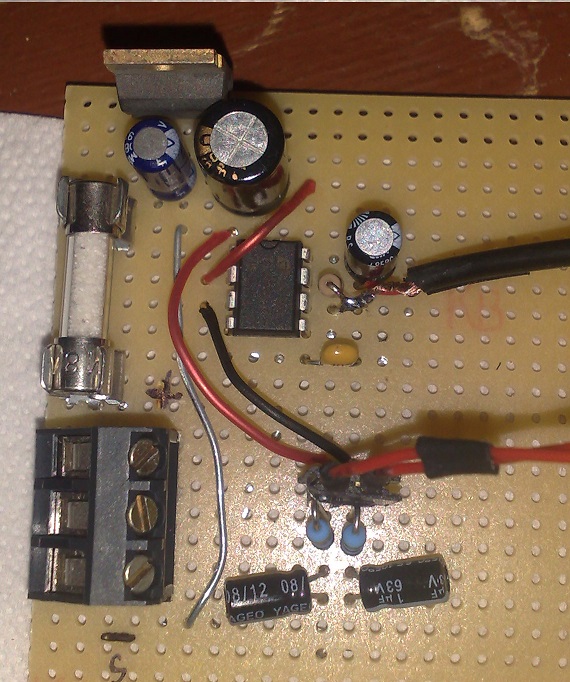

OK ich habe die letzten tage versucht den 2822m auf loch raster zubringen geht auch so weit aber laufen will er nicht richtig bei 5 volt verbraucht der 2822 schon 200 mA und wird merklich warm ton kommt aus dem Lautsprecher (4Ohm 3watt) raus aber sehr leise.
Angehängte Dateien:
-
(170 KB)
-
(240 KB)
Gast
#3704868
Was hast Du denn mit dieser Beitrag "TDA 2822M summt sehr strak" lt. Deiner Aussage "funktionierenden" Version gemacht? Außerdem verstehe ich immer noch nicht, warum Du die Ätzvorlage aus dem Link nicht nutzt? Das ist "nahezu" die Brückenschaltung aus dem Datenblatt ergänzt um eine Lautstärke-Reglung (die Du überbrücken kannst). Die Stereo-Klinkenbuchse (Mono geschaltet) kannst Du weglassen und direkt verdrahten; den 2. Eingang über Widerstand kannst Du ignorieren.
Weiß nicht irgendwo eingebaut, ich sollte mir mal angewöhnen immer ein muster über zulassen so müste ich nicht immer bei null anfangen.
DAVID ------ schrieb: > ich sollte mir mal angewöhnen immer ein muster über zulassen so müste > ich nicht immer bei null anfangen. Oder den Bau des ersten zu dokumentieren.
Gast
#4718903

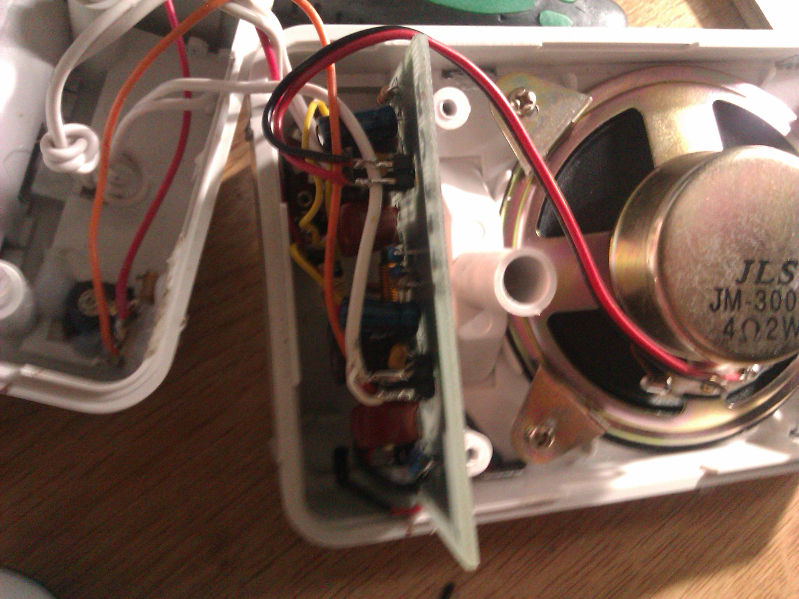

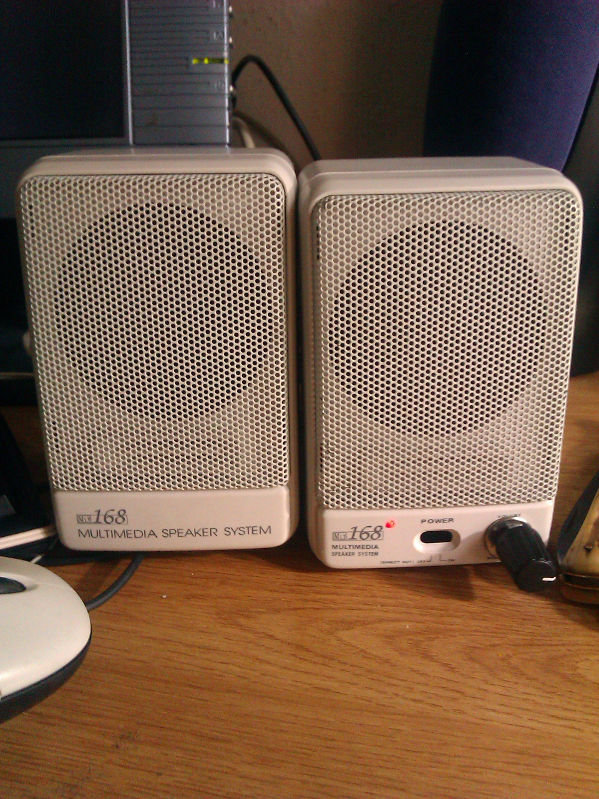

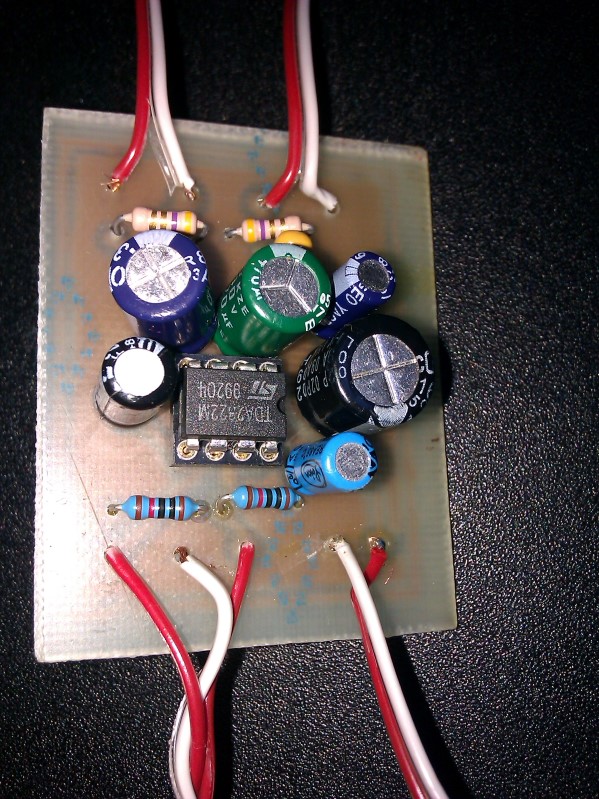

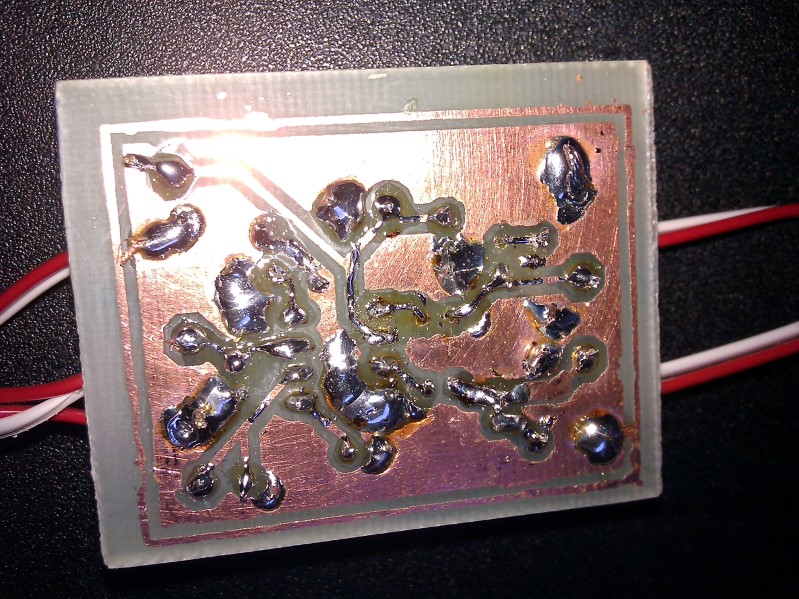

Bevor die Dateien verloren gehen... Hänge ich sie hier mal an. Vieleicht hilft es ja jemanden. Eins meiner ersten PCB's.
Angehängte Dateien:
-
(180 KB)
-
(180 KB)
Gast
#4719008
Bastler schrieb: > TdB Wo ist DER eigentlich? Huhu, Thomas! Gruss Chregu
Gast
#4719249
Mal wieder auf den Spuren von Indianer-Jones? Das der Chip abgekündigt wurde hat sich wohl noch nicht rum gesprochen? Da werden wohl nur noch Reste irgendwo rum schwirren.
Gast
#4719293
Hi
>Da werden wohl nur noch Reste irgendwo rum schwirren.
Bei ST ist er active. Nichts mit abgekündigt.
MfG Spess
Gast
#4719368
spess53 schrieb: > Bei ST ist er active. Nichts mit abgekündigt. Im Datasheet schon.
Gast
#4719385

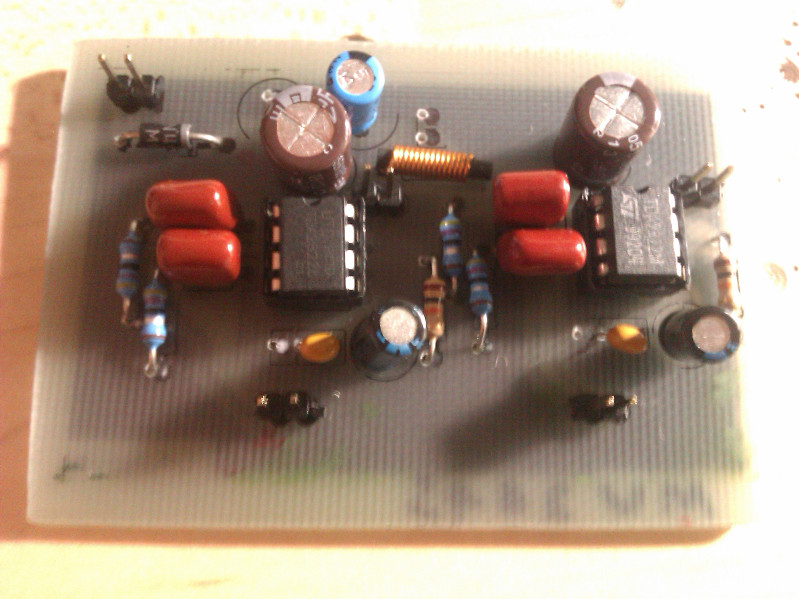

Hier noch die Bridge Version des Verstärkers mit 2x TDA2822M Na nur weil der IC abgekündigt ist heisst das ja nicht das man die jetzt wegwerfen muss.
Matthias W. schrieb: > Na nur weil der IC abgekündigt ist heisst das ja nicht das man die jetzt > wegwerfen muss. Der TDA2822D in SMD ist nicht abgekuendigt. http://www.st.com/content/ccc/resource/technical/document/datasheet/0c/42/cf/e6/9c/58/4e/5b/CD00000133.pdf/files/CD00000133.pdf/jcr:content/translations/en.CD00000133.pdf
Gast
#4719409
Mir ist es ja wurscht :) die stecken halt überall im Elektroschrott. Walkman's, Logitech 2.1 Systeme usw..
Gast
#4719465
Gast
#4719475
Intressiert nur keinen für neue Designs nimmt man eh Class D schon alleine wegen dem Strombedarf.
spess53 schrieb: > Bei ST ist er active. Nichts mit abgekündigt. Falsch. Zu dem Zeitpunkt, als Du Deinen Beitrag geschrieben hattest, ging es nur um den TDA2822M, so wie auch im Betreff des Diskussionsfadens ersichtlich. Und dieser Baustein ist nicht nur abgekündigt, sondern komplett aus dem Produktlebenszyklus von ST entfernt worden. Man findet ihn nicht einmal mehr über die Bauteilesuche auf den Webseiten von ST. Ein noch lieferbarer Baustein wäre z.B. der TDA2822D, welcher zufällig die gleiche Funktionalität und Pinbelegung, jedoch eine andere Gehäuseform besitzt. Aber um diesen Baustein ging es bis zu dem obigen Zeitpunkt ja gar nicht.
Gast
#4719735
Hab bei der Bridge Version den falschen Schaltplan und die falsche BRD Datei hochgeladen, richtige folgt..
