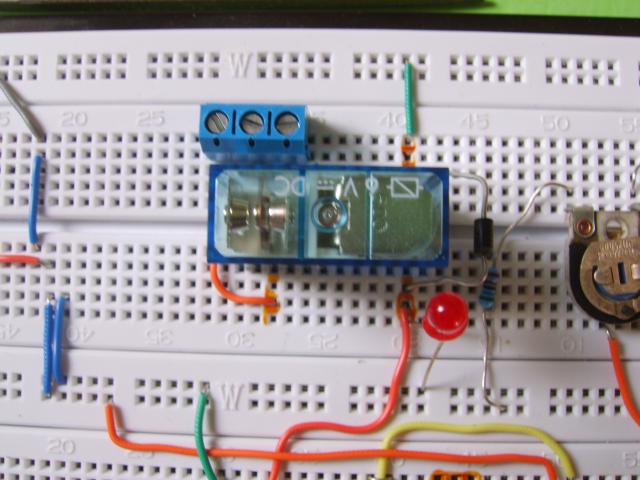

Ich habe folgende Schaltung:

STM32 VL Discovery - Finder-Relais 40.31 (6V -> 250V/10A)

das Relais soll über den µC-Pin angesteuert werden und eine kleine
Heizung schalten (15W)

An dem Relais sind 5 Anschlüsse, 2 für die Ansteuerung, das funktioniert
auch, das Relais schaltet.

Bleiben noch 3. Wie müssen die beschaltet werden, da muss ja das Kabel
von der Steckdose ran und von da weiter zum Gerät.

Leider lässt sich das Datenblatt des Relais sich nicht dazu aus.

Als Hinweis für die Kommentare abseits der Fragestellung:
Es handelt sich hierbei nur um ein Projekt, was einzig darauf abzielt,
funktionsfähigen µC Code zu bekommen und ein sichtbares Ergebnis zu
liefern.
Das Relais wird auf Grundlage eines Temperatursensors geschaltet.

Vielen Dank.
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Falk B. #2179449
Lesenswert?
• ▲
▼
@Heiko P. (Gast)

>das Relais soll über den µC-Pin angesteuert werden und eine kleine
>Heizung schalten (15W)

Bei welcher Spannung? 230V?

>An dem Relais sind 5 Anschlüsse, 2 für die Ansteuerung, das funktioniert
>auch, das Relais schaltet.

>Bleiben noch 3. Wie müssen die beschaltet werden, da muss ja das Kabel
>von der Steckdose ran und von da weiter zum Gerät.

Mit dieser Frage disqualifizierst du dich bis auf weiteres für Arbeiten
an Netzspannung! Und schon GAR NICHT auf einem pissigen Steckbrett.

Da du aber was lernen sollst/willst/musst siehe

Relais mit Logik ansteuern

>Leider lässt sich das Datenblatt des Relais sich nicht dazu aus.

Solche Trivialitäten sind implizit.

>Es handelt sich hierbei nur um ein Projekt, was einzig darauf abzielt,
>funktionsfähigen µC Code zu bekommen und ein sichtbares Ergebnis zu
>liefern.

Dann lass die 230V weg!

>Das Relais wird auf Grundlage eines Temperatursensors geschaltet.

Schön.

MFG
Falk
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Heiko P. Gast #2179482
Lesenswert?
• ▲
▼
Habe mir die Relais-Seite schon durchgelesen.
Nur leider weiß ich trotzdem noch nicht, wofür diese 3 Kontakte am
Relais sind.

Aufgrund der Spannung und der damit verbundenen Gefahren werde ich
jedoch die Relais-Komponente auf eine extra Platine verbannen. Ist wohl
sicherer als auf dem Steckbrett.

Um ein sichtbares Ergebnis liefern zu können, benötige ich die Heizung.

Die Schaltung wird vor Benutzung noch von einem Fachmann abgenommen und
in einem Labor getestet.

Danke
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Falk B. #2179500
Lesenswert?
• ▲
▼
@  Heiko P. (Gast)

>Habe mir die Relais-Seite schon durchgelesen.
>Nur leider weiß ich trotzdem noch nicht, wofür diese 3 Kontakte am
>Relais sind.

Wenn du nicht allein drauf kommst, wofür die Schaltkontakte beim Relais
gut sind, na dann gute Nacht. Kleiner Tip. Das Ding hat einen Wechsler,
mit Öffner und Schließer.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Heiko P. Gast #2186245
Lesenswert?
• ▲
▼
Manchmal ist man so versteift auf diese Datenblattarbeit, da sieht man
die einfachsten Dinge nicht. Hab ne "helle" Minute gehabt. Ist ja auch
eigentlich logisch wofür die drei Pins sind. schäm

benötigt werden ja nur 2 der 3 Pins, je nachdem wie man es schalten
will, ob das Relais ausschalten oder anschalten soll :-)
Antwort Zitieren Bearbeiten Löschen Beitrag melden
