Bauelemente erkennen (allgemein)

Der die Bauelemente nicht kennt Gast #4261705
Lesenswert?
• ▲
▼
Auch wenn es schon einige Threads über unbekannte Bauteile gab, ich
wurde bisher leider nicht fündig.

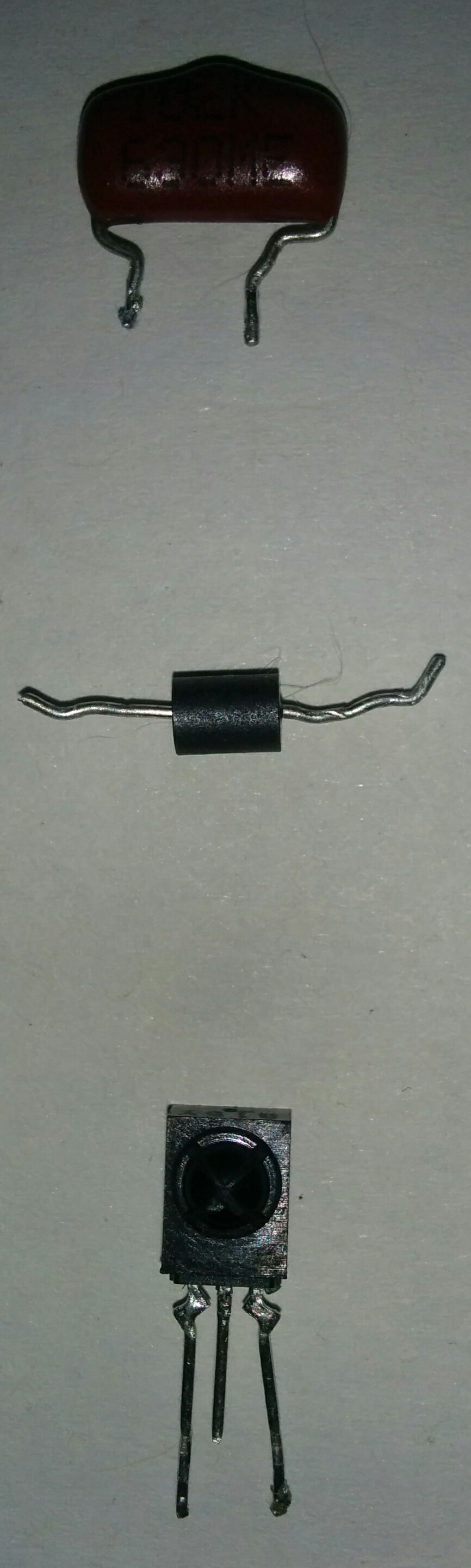

Das oberste Bauteil trägt die Aufschrift "102K 630ME". Ich habe noch das
eine oder andere ähnliche Bauteil, mit Beschriftungen denen ein "K"
angehangen ist. Handelt es sich hierbei vielleicht um Oszillatoren - in
dem Fall mit 102kHz?

In der Mitte ist ein Bauteil in Form und Dimensionierung ähnlich einer
Diode. Der Widerstand liegt im einstelligen Ohmbereich - daher vermute
ich, dass es eine Spule ist?!

Das unterste, 3-polige Teil ist mir gänzlich unklar. Es trägt die
Aufschrift "B15Y" wofür eine Googlesuche recht erfolglos war.

Wenn ich schon mal einen Thread eröffne, kann mir vielleicht noch jemand
erklären, was ein "Low Power Off-line Switcher" ist? Ich habe hier einen
IC mit der Aufschrift "TNY267PN" und 7 Pins. Kennt es jemand auf
Anhieb?! Sonst ists auch nicht so wichtig.

Vorab schon mal Entschuldigung an alle, denen ich gerade auf den Schlips
trete ;) und Danke an alle die schnell Auskunft geben können
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
MaWin Gast #4261748
Lesenswert?
• ▲
▼
Der die Bauelemente nicht kennt schrieb:
> Das oberste Bauteil trägt die Aufschrift "102K 630ME". Ich habe noch das
> eine oder andere ähnliche Bauteil, mit Beschriftungen denen ein "K"
> angehangen ist. Handelt es sich hierbei vielleicht um Oszillatoren - in
> dem Fall mit 102kHz?

Folienkondensator 10 und 2 Nullen = 1000pF, K = +/-10%, 630V und ME ist
irgendwas herstellerspezifisches.
http://www.dse-faq.elektronik-kompendium.de/dse-faq.htm#F.13.2

> In der Mitte ist ein Bauteil in Form und Dimensionierung ähnlich einer
> Diode. Der Widerstand liegt im einstelligen Ohmbereich - daher vermute
> ich, dass es eine Spule ist?!

Kann sein. Kauf dir ein Induktivitätsmessgerät.

> Das unterste, 3-polige Teil ist mir gänzlich unklar. Es trägt die
> Aufschrift "B15Y" wofür eine Googlesuche recht erfolglos war.

Infrarotdemodulationsempfänger
http://rohmfs.rohm.com/en/products/databook/datasheet/opto/remote_module/lead/rpm7138.pdf
http://pdf.datasheetcatalog.com/datasheet/rohm/rpm7100.pdf
allerdings sagt die Nummer nicht welches Modell.

Der die Bauelemente nicht kennt schrieb:
> Ich habe hier einen
> IC mit der Aufschrift "TNY267PN" und 7 Pins. Kennt es jemand auf
> Anhieb?!

Steht doch drauf, TNY267
http://www.mouser.com/ds/2/328/tny263_268-8433.pdf
