V: Bastel-Platinen f. ATMega 32 oder 644

Dietmar Gast #1320228
Lesenswert?
• ▲
▼

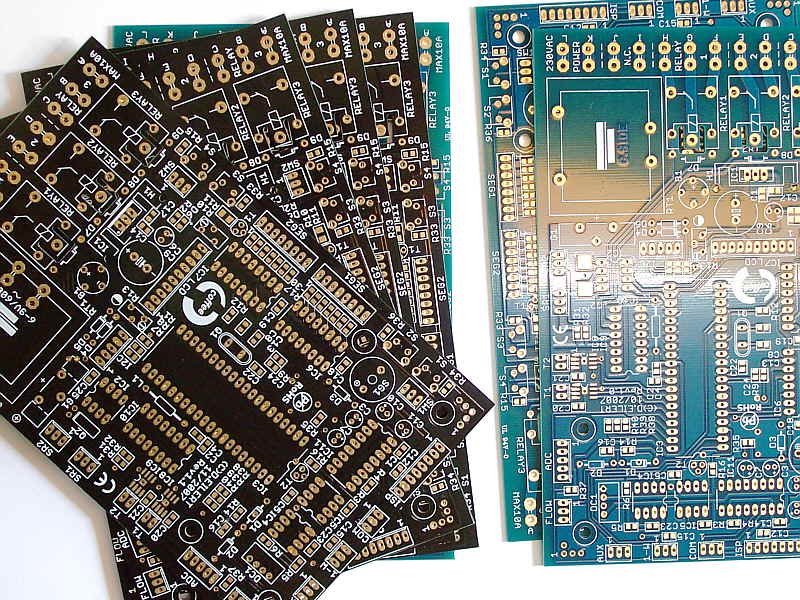

Platinen a 3 EUR für Basteln mit ATmega32 / 644 oder für Lötübungen.
160x100mm, ENIG-Gold, bedruckt, Bohrungen für LCD. **OHNE** Schaltplan!

Platz für 40pin-CPU, 3 Relais an ULN2003, Buzzer, LCD an
"4bit-Bus-ohne-Busy"-Header, Schieberegister für LEDs an SPI, DS1307-Uhr
+ Batterie, optoisolierte RS232, 4 Microtaster an ADC-Pin usw.

Wurden wegen Kleinigkeiten aussortiert, nicht wegen Fehlern im Layout:
bei den grünen ist eine Relais-Freilaufdiode falsch herum gedruckt, bei
allen wurden Montagelöcher vergessen.

Bestückung teilweise SMD (C und R sind SMD 0805).

6 Platinen kosten 18€ zzgl. 5€ versicherter Versand. Nicht einzeln. 3
schwarz-braune, 3 grün-blaue.

Kontakt: http://home.arcor.de/live42/contact
Angehängte Dateien:
